گیربکس حلزونی ایلماز gearbox worm yilmaz
محدوده توان موتور 0.06 تا 7.5 کیلووات
محدوده سرعت خروجی 0.2 تا 260 دور دقیقه
برند ایلماز ترکیه
نسبت تبدیل 7.5 – 100 (i)
محدوده گشتاور 5 – 1000 NM
پوزیشن نصب همه جهات

معرفی گیربکس حلزونی ایلماز Yilmaz ترکیه

شرکت گیربکس ایلماز YILMAZ بزرگترین تولید کننده گیربکس های صنعتی در کشور ترکیه واز تولیدکنندگان گیربکس مطرح جهان می باشدکه انواع گیربکس های صنعتی را در ابعاد مختلف تولید می کند.

گستره ی محصولات این شرکت بسیار زیاد است و این ویژگی می تواند خود ضامن کیفیت محصولات این برند باشد.

شافت ورودی و خروجی گیربکس حلزونی YILMAZ برهم عمود هستند و نمونه های عرضه شده درون بازار در 2 حالت پایه دار و یا فلنج دار می باشند.

گیربکس حلزونی YILMAZ 3 سری EN,EV,ET عرضه می گردند.

طراحی گیربکس حلزونی YILMAZ به نحوی است که علاوه بر حالات نصب متنوع به واسطه ی طراحی خنک کننده و حداکثر ظرفیت حرارتی در موقعیت های مختلف از نظر دما و محیط قابل اطمینان می باشند.

جنس گیربکس های حلزونی YILMAZ آلومینیوم (تا سایز 80) و چدن (سایز 100-120) است.

گیربکس حلزونی از نسبت تبدیل 7.5-100 و گشتاور 5-1000 بهره می برد.

گیربکس حلزونی ایلماز که به عنوان گیربکس سری E نیز در بین تولید کنندگان و استفاده کنندگان شناخته شده است. این گیربکس دارای یک شافت خروجی و یک شافت ورودی است که عمود بر یکدیگر قرار دارند و فاصله ثابتی از یکدیگر دارند.

گیربکس حلزونی ایلماز Yilmaz
گیربکس حلزونی ایلماز Yilmaz

گیربکس حلزونی Yilmaz از نظر ساختاری از یک چرخ دنده حلزونی فسفری بزنی و از یک ماردون فولادی درست شده است. نحوه متصل شدن این گیربکس ها به موتور از طریق بازوی گشتاور، پایه و فلنج صورت می‌گیرد.

گیربکس حلزونی ایلماز به شکل یک واحد ساخته می‌شود که شامل شفت ورودی و شفت خروجی است. در این گیربکس، چرخ دنده‌ها به صورت حلزونی هستند و خروجی آن از نوع Hollow است. بر خلاف سری‌های قبلی، شفت ورودی و خروجی بر روی هم عمود قرار دارند و می‌توان این گیربکس را با استفاده از پایه یا فلنج نصب کرد.

گیربکس ایلماز دارای طرح‌های متنوعی است. این نوع گیربکس دارای ویژگی های بارزی همچون طراحی پره‌های خنک کننده که همین باعث بیشتر شدن ظرفیت گرمایی آن در محیط های بسیار گرم میشود و ویژگی خوب دیگر آن منعطف پذیر بودن در هنگام نصب میباشد.

انواع گیربکس حلزونی ایلماز YILMAZ سری E

گیربکس حلزونی ایلماز دارای انواع مختلفی است، که شامل موارد زیر میباشند:

انواع الکتروگیربکس حلزونی ایلماز سری E
انواع الکتروگیربکس حلزونی ایلماز سری EV
  1. گیربکس حلزونی Yilmaz سری EV (کوپله): این نوع گیربکس دارای شفت کوپله بوده و در اتصال با موتورها با فلنج استاندارد توسط کوپله استفاده می‌شود.الکترو گیربکس حلزونی ایلماز با فلنج موتور IEC B5/B19
  2. گیربکس حلزونی ایلماز سری ET (رودی شافت): این گیربکس دارای شفت رودی است و برای اتصال مستقیم به موتورها از شفت استفاده می‌شود.موتور گیربکس حلزونی با شافت ورودی توپر
  3. گیربکس حلزونی Yilmaz سری EN (ورودی فلنج استاندارد IEC): این نوع گیربکس دارای ورودی با فلنج استاندارد IEC می‌باشد و می‌توان آن را به موتورها با فلنج استاندارد IEC متصل نمود.گیربکس حلزونی با فلنج IEC B5/B14

هر یک از این انواع گیربکس حلزونی ایلماز تحت عنوان سری‌های مختلفی قرار می‌گیرند و بر اساس نیاز و کاربرد خاص مورد استفاده قرار می‌گیرند.

این مدل موتورگیربکس های ایلماز دارای ویژگی ها متمایز کننده ای هستند که در ادامه به چند مورد آن اشاره میکنیم :

  • مقاومت در مقابل گرد و غبار و آب
  • قابلیت استفاده در محیط های سخت و شرایط کاری سخت
  • دقت بالا در تبدیل سرعت و گشتاور
  • سازگاری با انواع موتورها و دستگاه ها
  • امکان نصب در همه جهات با توجه به بازوی گشتاور و فلنج انتخابی
  • محدوده وسیعی از نسبت تبدیل ها
  • صدای کمتر در عملکرد گیربکس
  • گشتاور قابل تنظیم با تغییر ناپذیری
  • استفاده از یاتاقان های قوی و مقاوم
  • طراحی خاص هوزینگ برای افزایش توان حرارتی
  • نصب و استفاده آسان
  • قابلیت تهیه و تولید بر اساس نیاز مشتریان
  • قدرت کششی بالا
  • سازگاری در برابر فشار و لرزش های بالا
  • قابلیت نصب در شرایط کاری سخت
  • عدم نیاز به تعمیر و نگهداری مداوم
  • بازدهی بالا و انتقال قدرت کمتر
  • قیمت مناسب و اقتصادی
  • طول عمر طولانی و استحکام بالا
  • مقاومت در برابر فرسایش و خوردگی
  • حداکثر استفاده از فضای موجود برای نصب و سوئیچگی سریع
  • قابلیت حرکت و انتقال بار با سرعت های مختلف
  • قابلیت تحمل بارها و اثرات جانبی
  • کاهش نیروی مورد نیاز برای انتقال بار
  • کارکرد با کیفیت و دقت بالا
  • استفاده از مواد با کیفیت برای ساخت
  • بهره وری بالا در کاربردهای صنعتی
  • قابلیت تنظیم گشتاور و کنترل دقیق
  • قابلیت افزایش چرخش مخروطی و تبدیل چرخشی
  • کاربرد در صنایع مختلف از جمله صنایع نفت و گاز، صنایع معدنی، صنایع پزشکی و …
  • محدوده گسترده ای از نسبت تبدیل ها که به تنظیم کارایی و عملکرد مطلوب کمک می کند.
انواع گیربکس حلزونی ایلماز سری E
انواع گیربکس حلزونی ایلماز سری E

معایب و مزایا گیربکس حلزونی ایلماز در چیست؟

از مزایای این گیربکس ها قابلیت نصب در 8 حالت متفاوت می باشد که باعث استفاده راحت این گیربکس ها گردیده است .

از دیگر فاکتورهای مهم در گیربکس های حلزونی ، عدم برگشت پذیری در نسبت های تبدیل بالای 30 است . از معروفترین شرکت های تولید کننده گیربکس های حلزونی SEW،MOTOVARIO،YILMAZ،BONFIGLIOLI،TRANSTECNO می باشند.

گیربکس حلزونی خاصیت خود قفل کن یا Self-locking می باشد به این معنی که در صورتیکه عامل محرک گیربکس از حرکت بایستد، گیربکس به حرکت خود ادامه نخواهد داد.

نحوه نصبM1M2M3M4M5M6
E300.0250.040.020.040.040.04
E400.070.100.120.100.100.10
E500.150.150.150.150.150.15
E630.300.400.260.400.500.40
E750.450.650.3565650.65
E800.600.800.500.800.800.80
E1001.72.11.22.12.12.1
E1253.13.623.63.63.6
میزان روغن گیربکس حلزونی ایلماز ترکیه

ویژگی گیربکس حلزونی ایلماز YILMAZ

حالات نصب متنوع (جهات مختلف) – خنک کاری بسیار قوی – قابلیت اتصال به موتور استاندارد (IEC) در 2 سری B5 و B14 – فلنج گزینشی و محور گشتاور

1. طراحی ماژولار: این گیربکس دارای طراحی ماژولار است که به این معنی است که قسمت‌های مختلف آن می‌توانند جداگانه تعویض یا تعمیر شوند. این امکان به کاربر اجازه می‌دهد تا بر اساس نیاز خود گیربکس را تعمیر دهد و به سادگی قطعات آن را جایگزین کند.

2. اتصال انعطاف‌پذیر: با توجه به اینکه شفت ورودی و خروجی بر روی هم عمود قرار دارند، گیربکس حلزونی ایلماز سری E امکان اتصال انعطاف‌پذیر را فراهم می‌کند. به عبارت دیگر، می‌توان این گیربکس را با استفاده از پایه یا فلنج نصب کرد.

3. ظرفیت گرمایی بالا: به دلیل طراحی بهینه دنده‌های خنک‌کننده، گیربکس حلزونی Yilmaz  دارای ظرفیت گرمایی بسیار بالایی است. این به معنی این است که می‌تواند در برابر نیروها و گرمای زیاد مقاومت کند و از دوام و عمر طولانی برخوردار باشد.

4. نسبت تبدیل مختلف: گیربکس ایلماز در تک طبقه دارای نسبت تبدیل 7.5 تا 100 است. اما در صورت نیاز به نسبت تبدیل بالاتر، می‌توان از گیربکس دوطبقه ایلماز استفاده کرد که نسبت تبدیل بالاتری را فراهم می‌کند.

5.  عدم برگشت پذیری یکی دیگر از ویژگی های گیربکس حلزونی Yilmaz است. این بدین صورت است که پیچ حلزونی به راحتی چرخش دنده را به جرخش در می آورد، اما دنده نمی‌تواند پیچ حلزونی را بچرخاند. این ویژگی در سیستم‌های آسانسورها و  بالابرها از اهمیت بالایی برخوردار است زیر از حرکت ناخواسته بار بالا جلوگیری کرده و از ایمنی بیشتری برخوردار است.

گیربکس حلزونی ایلماز در هشت سایز مختلف و با محدوده گشتاور ۵ تا ۱۰۰۰ نیوتن‌متر تولید و وجود دارد. هوزینگ گیربکس سری E30 تا E80 از آلومینیوم ساخته شده است در حالی که هوزینگ سری E100 و E125 از چدن تهیه شده است. این جنس‌های استفاده شده در هوزینگ انعطاف‌پذیری و سطح محافظت بیشتری را به گیربکس می‌بخشند.

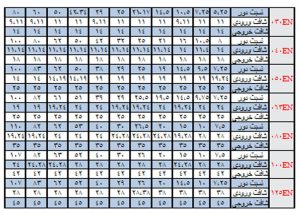

مشخصات فنی گیربکس حلزونی ایلماز YILMAZ

EN080
80/B14
90/B14100-112/B1480/B590/B5100-112/B5
80/B14
90/B14100-112/B1480/B5
c5.55.55.55.55.55.55.55.55.55.5
cl443.5443.5443.54
n80951101301301808095110130
m100115130165165215100115130165
p120140160200200250120140160200
d19242819242819242819
n21.827.331.321.827.331.321.827.331.321.8
t6886886886
a45°45°45°45°45°45°45°45°45°45°
s79913131379913

کاربرد گیربکس حلزونی ایلماز YILMAZ

صنعت میکسر / صنعت فولاد و سیمان / صنعت نفت و گاز / صنعت دریایی / صنعت ماشین آلات بسته بندی / صنعت کاشی و سرامیک / بالابر / نوار نقاله / بچینگ / هواکش

گیربکس حلزونی ایلماز در صنایع مختلف از جمله صنایع غذایی، صنایع سرامیک، کانوایرها، بالابرها، صنایع کاشی و سرامیک، نوار نقاله ها و آسیاب های کوچک استفاده می شود. همچنین، در ماشین های بلوک و آجر، وزنده ها و هواکش ها، خردکن ها و ماشین غربال گری، ماشین آلات بسته بندی و شیشه پرکنی، لرزاننده (Shaker)، کوره های صنعتی و صنایع ماشین سازی نیز بکار گرفته میشود.

علاوه بر موارد بالا در صنایع آب و فاضلاب، صنایع شیشه، صنایع کشاورزی، صنایع بسته بندی، صنایع پلاستیک، صنایع نساجی، صنایع کاغذی و صنایع شکر نیز از گیربکس حلزونی Yilmaz استفاده می شود. تولیدکنندگان گیربکس حلزونی Yilmaz با بهره‌گیری از تکنولوژی پیشرفته و استفاده از مواد اولیه با کیفیت، این گیربکس ها را با عمر مفید بالا و عملکرد بی نقص تولید می کنند.
