شرکت صنعتی MGM ام جی ام
شرکت MGM از سال 1950 در صنعت تولید الکتروموتور ترمز دار فعالیت خود را آغاز نمود . این شرکت هم اکنون برترین تولیدکننده انواع الکتروموتورهای ترمزدار در سایزهای مختلف است .
از موارد استفاده الکتروموتورهای ترمزدار برای حمل کالا و نفر در بنادر ، کارگاه های ساختمانی ، فرودگاه ها ، کارخانجات ، پله برقی مورد استفاده دارند.
از اصلی ترین فعالیت شرکت MGM تولید الکتروموتور ترمزدار ام جی ام می باشد . الکتروموتور ترمزدار MGM ساخت کشور ایتالیا و با نام تجاری ام جی ام MGM و استاندارد NEMA ، MG1 قابل ارائه است .
معرفی الکتروموتور ام جی ام MGM
الکتروموتور ترمز دار MGM یکی از برند های برتر در صنعت الکتروموتور های صنعتی می باشد که به دلیل طراحی مطلوب و کارایی بالا مورد استفاده کاربران قرار گرفته است. این برند تحت استاندارد برق MGI و NEMA قرار دارند. تمتای مدل های این الکتروموتور در صورت ایراد در منبه تغذیه و قطع ناخواسته برق، ترمز های خود را فعال کرده و به صورت ایمن از موتور محافظت می نماید.
همچنین طراحی تمامی سری های این موتور با اینورتر و ترمز و به صورت تک سرعته و دوسرعته می باشدو قابلیت رهایی سازی دارد. علاوه بر آن که گشتاور ترمز در این موتور ها قابلیت تنظیم دارد، قابلیت ساپورت گشتاور بالا هم داراست.
الکتروموتور های ام جی ام در هر موقعیتی قابل نصب می باشند و هم به صورت پایه دار هم فلنچ دار نصب می گردند. لذا دارای دارای سوراخ تخلیه و انکودر نصب شده و آشکارساز میکروسوئیچ می باشد.
انواع الکتروموتور ترمزدار MGM
الکتروموتور های ترمز دار ام جی ام جزو الکتروموتور های آسنکرون بوده و به صورت سه فاز مورد استفاده قرار می گیرند و از محدوده توان 0.25 تا 90 کیلو وات کاربرد دارند. این موتور ها در انواع و سری های مختلف عرضه می گردندکه شامل موارد زیر است.

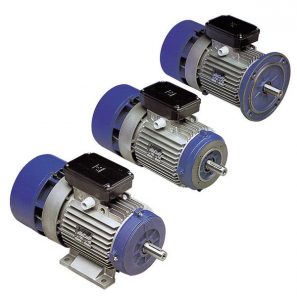

الکتروموتور ترمزدار MGM سری BA/BAX
الکتروموتور ترمزدار MGM سری BM/BMX
الکتروموتور MGM سری SM/SMX
الکتروموتور های سری BA, BM در مدل های زیر عرضه می شوند:
مدل PV همراه با چرخ پرواز که باعث ایجاد شروع و توقف تدریجی می گردد و به صورت BAPV و BMPV موجودند.
مدل F که همراه با گشتاور بسیار بالا و دیسک ترمز مضاعف بوده و به صورت BAF موجودند.
مدل AV-SV که دارای خنک کننده اجباری به صورت اجباری محوری در مدل BMAV و نوع خنک کننده اجباری شعاعی در مدل BMSV می باشد.
مشخصات فنی الکتروموتور ترمزدار MGM سری BA/BAX
الکتروموتور های سری BA ام جی ام قابل استفاده به صورت سه فاز AC می باشند که در صورت درخواست کاربران امکان طراحی ترمز DC با یکسو کننده نیز امکان پذیر است. این مدل از موتور ها دارای مقاومت بالا در بابر حرارت و بارگذاری را دارا هستند.
کلاس حرارتی الکتروموتور ترمز دار BA از نوع F بوده که تا نوع H نیز قابلیت ارتقا دارد. همچنین محدوده توان خروجی آن ها از 0.12 تا 100 اسب بخار و فریم سایز آن ها از 71 تا 255 میلی متر موجود است. این موتور ها در سه سرعت مختلف موتور (1000، 1500 و 3000 دوردر دقیقه) بکار می روند. سایر مشخصات و ویژگی الکتروموتور MGM مدل BA به شرح زیر است:
گشتاور ترمز بالا و سایش کمتر دیسک به دلیل سطح بزرگ دیسک ترمز
قابلیت تنظیم گشتاور مورد نیاز ترمز توسط پیچاندن چند مهره
دارای سطوح اصطکاک ترمز از جنس استاندارد چدنی
قرارگیری ترمینال باکس موتور در سمت راست و با اختلاف 180 درجه ای با پایه ها
دارای سپر و فلنج آلومینیومی تا فریم سایز 90 و جنس چدنی از سایز 100 به بالا
استحکام و تعادل بالا الکتروموتور در هنگام استارت یا توقف به دلیل یکپارچه بودن پایه ها و بدنه
جدول مشخصات الکتروموتور ترمز دار MGM سری BA (3000 دور بر دقیقه)
سری الکتروموتور | توان خروجی kw | جریان مصرفی A | سرعت دور موتور rpm | گشتاور Nm | CosΦ | وزن kg |
BA 71 A2 | 0.37 | 0.90 | 2810 | 1.26 | 0.78 | 9.5 |
BA 71 B2 | 0.55 | 1.40 | 2810 | 1.87 | 0.78 | 10.5 |
BA 71 C2 | 0.75 | 1.8 | 2810 | 2.55 | 0.80 | 11 |
BA 80 A2 | 0.75 | 1.7 | 2800 | 2.56 | 0.86 | 14.5 |
BA 80 B2 | 1.1 | 2.4 | 2800 | 3.75 | 0.86 | 15.5 |
BA 90 SA2 | 1.5 | 3.2 | 2850 | 5.03 | 0.86 | 20 |
BA 90 LA2 | 2.2 | 4.5 | 2840 | 7.40 | 0.86 | 22.5 |
BA 100 LA2 | 3 | 6.3 | 2900 | 9.88 | 0.81 | 30 |
BA 112 MB2 | 4 | 8.1 | 2880 | 13.26 | 0.84 | 44 |
BA 112 MC2 | 5.5 | 11.4 | 2880 | 18.24 | 0.85 | 48 |
BA 132 SA2 | 5.5 | 10.8 | 2890 | 18.17 | 0.86 | 71 |
BA 132 SB2 | 7.5 | 14.6 | 2890 | 24.78 | 0.85 | 71 |
BA 132 MA2 | 9.2 | 17.9 | 2890 | 30.40 | 0.85 | 83 |
BA 132 MB2 | 11 | 21.4 | 2890 | 36.35 | 0.85 | 90 |
BA 160 MA2 | 11 | 19.5 | 2920 | 35.98 | 0.94 | 160 |
BA 160 MB2 | 15 | 26.3 | 2930 | 48.89 | 0.93 | 160 |
BA 160 LA2 | 18.5 | 32.4 | 2930 | 60.30 | 0.93 | 171 |
BA 180 LA2 | 22 | 36.7 | 2950 | 71.22 | 0.95 | 243 |
BA 200 LA2 | 30 | 52 | 2940 | 97.45 | 0.94 | 247 |
BA 200 LB2 | 37 | 64.1 | 2940 | 120.19 | 0.93 | 289 |
جدول مشخصات دینام ترمز دار ام جی ام سری BA (1500 دور بر دقیقه)
سری الکتروموتور | توان خروجی (kw) | جریان مصرفی (A) | سرعت دور موتور (rpm) | گشتاور (Nm) | CosΦ | وزن (kg) |
BA 71 A4 | 0.25 | 0.8 | 1400 | 1.71 | 0.65 | 9.5 |
BA 71 B4 | 0.37 | 1.10 | 1400 | 2.52 | 0.68 | 10.5 |
BA 71 C4 | 0.55 | 1.65 | 1360 | 3.86 | 0.70 | 11.5 |
BA 71 D4 | 0.65 | 2 | 1350 | 4.60 | 0.69 | 12 |
BA 80 A4 | 0.55 | 1.70 | 1400 | 3.75 | 0.69 | 14 |
BA 80 B4 | 0.75 | 2.20 | 1400 | 5.12 | 0.67 | 15 |
BA 80 C4 | 0.9 | 2.60 | 1390 | 6.18 | 0.67 | 16 |
BA 90 SA4 | 1.1 | 2.7 | 1400 | 7.50 | 0.77 | 20 |
BA 90 LA4 | 1.5 | 3.6 | 1400 | 10.23 | 0.75 | 22.5 |
BA 90 LB4 | 1.85 | 4.3 | 1400 | 12.62 | 0.77 | 24 |
BA 90 LC4 | 2.2 | 5.4 | 1390 | 15.12 | 0.75 | 24 |
BA 100 LA4 | 2.2 | 5 | 1410 | 14.90 | 0.78 | 32 |
BA 100 LB4 | 3 | 6.5 | 1410 | 20.32 | 0.80 | 36 |
BA 112 MB4 | 4 | 8.1 | 1415 | 27 | 0.84 | 45 |
BA 112 MC4 | 5.5 | 11.5 | 1420 | 36.99 | 0.83 | 50 |
BA 132 SB4 | 5.5 | 11.3 | 1430 | 36.73 | 0.82 | 78 |
BA 132 MA4 | 7.5 | 14.8 | 1435 | 49.91 | 0.84 | 87 |
BA 132 MB4 | 9.2 | 18.3 | 1445 | 60.80 | 0.85 | 100 |
BA 132 MC4 | 11 | 21.7 | 1440 | 72.95 | 0.86 | 100 |
BA 160 MA4 | 9.2 | 18.6 | 1445 | 60.18 | 0.84 | 148 |
BA 160 MB4 | 11 | 21.2 | 1440 | 71.95 | 0.85 | 154 |
BA 160 LA4 | 15 | 28.5 | 1460 | 98.12 | 0.87 | 171 |
BA 180 LA4 | 18.5 | 33.7 | 1460 | 121.01 | 0.89 | 243 |
BA 180 LB4 | 22 | 41.8 | 1460 | 143.90 | 0.85 | 243 |
BA 200 LB4 | 30 | 56.5 | 1455 | 196.91 | 0.87 | 274 |
BA 225 S4 | 37 | 68.1 | 1475 | 239.56 | 0.85 | 392 |
BA 225 M4 | 45 | 82.6 | 1475 | 291.36 | 0.85 | 440 |
BA 250 M4 | 55 | 100 | 1470 | 357 | 0.85 | 665 |
BA 280 S4 | 75 | 132 | 1480 | 487 | 0.86 | 770 |
BA 280 M4 | 90 | 157 | 1470 | 584 | 0.88 | 810 |
جدول مشخصات موتور ترمز دار MGM مدل BA (1000 دور بر دقیقه)
سری الکتروموتور | توان خروجی kw | جریان مصرفی A | سرعت دور موتور rpm | گشتاور Nm | CosΦ | وزن kg |
BA 71 A6 | 0.18 | 0.60 | 875 | 1.96 | 0.71 | 10.5 |
BA 71 B6 | 0.25 | 0.80 | 900 | 2.65 | 0.71 | 11 |
BA 80 A6 | 0.37 | 1.25 | 910 | 3.88 | 0.67 | 14.5 |
BA 80 B6 | 0.55 | 1.8 | 900 | 5.84 | 0.68 | 15.5 |
BA 90 SA6 | 0.75 | 2.3 | 910 | 7.87 | 0.68 | 19.5 |
BA 90 LA6 | 1.0 | 3.2 | 910 | 11.54 | 0.68 | 22 |
BA 90 LB6 | 1.3 | 3.9 | 910 | 13.64 | 0.68 | 24 |
BA 100 LA6 | 1.5 | 3.9 | 930 | 15.40 | 0.71 | 33 |
BA 100 LB6 | 1.85 | 5 | 920 | 19.20 | 0.68 | 35 |
BA 112 MB6 | 2.2 | 5.2 | 945 | 22.23 | 0.79 | 45 |
BA 132 SB6 | 3 | 7.2 | 960 | 29.84 | 0.72 | 78 |
BA 132 MA6 | 4 | 9.5 | 960 | 39.79 | 0.72 | 83 |
BA 132 MB6 | 5.5 | 12.3 | 960 | 54.71 | 0.75 | 94 |
BA 160 MB6 | 7.5 | 15.9 | 965 | 74.22 | 0.79 | 156 |
BA 160 LA6 | 9.2 | 18.3 | 970 | 90.58 | 0.81 | 174 |
BA 160 LB6 | 11 | 22.7 | 970 | 108.30 | 0.80 | 174 |
BA 180 LB6 | 15 | 29.4 | 970 | 147.68 | 0.84 | 243 |
BA 200 LA6 | 18.5 | 38.1 | 970 | 182.14 | 0.82 | 289 |
BA 200 LB6 | 22 | 43.5 | 970 | 217.72 | 0.85 | 289 |
BA 225 M6 | 30 | 60.7 | 965 | 292.35 | 0.78 | 440 |
BA 250 M6 | 37 | 73 | 980 | 358 | 0.78 | 675 |
BA 280 S6 | 45 | 87 | 985 | 436 | 0.80 | 750 |
BA 280 M6 | 55 | 105 | 985 | 533 | 0.80 | 790 |
آشنایی با الکتروموتور ترمزدار ام جی ام سری BM/BMX
الکتروموتور ترمز دار MGM مدل BM نوع دیگری از موتور های ام جی ام است که توسط منبع DC ترمز همراه با یک یکسو ساز داخلی تغذیه می کند. این الکتروموتور قابلیت تحمل سرعت های بیش از حد و گرما را داراست و در مکان هایی با شرایط سخت کار می کند.
مواد تشکیل دهنده دیسک ترمز در سری BM فاقد آزبست است و به همین دلیل دارای ضریب اصطکاک بالا و ماندگاری طولانی مدت می باشد. همچنین این سری را می توان با یک اهرم دستی تهیه نمود. الکتروموتور مدل BM در محدوده توان 0.12 تا 75 اسب بخار و فریم سایز 56 تا 225 میلی متر طراحی می گردد. از دیگر ویژگی های این سری می توان موارد زیر را نام برد.
تولید صدای کم ترمز
شتاب تدریجی موتور در هنگام روشن شدن
روتور قفس سنجابی
قابلیت تحمل سرعت های بالا
جدول مشخصات الکتروموتور ترمز دار MGM مدل BM (3000 دور بر دقیقه)
سری الکتروموتور | توان خروجی kw | سرعت دور موتور rpm | جریان مصرفی A | گشتاور Nm | CosΦ | وزن kg |
BM 56 A2 | 0.09 | 2820 | 0.38 | 0.30 | 0.60 | 4 |
BM 56 B2 | 0.12 | 2760 | 0.40 | 0.42 | 0.69 | 4 |
BM 63 A2 | 0.18 | 2800 | 0.60 | 0.61 | 0.71 | 4.5 |
BM 63 B2 | 0.25 | 2800 | 0.75 | 0.85 | 0.76 | 5 |
BM 63 C2 | 0.37 | 2760 | 1 | 1.26 | 0.80 | 5.5 |
BM 71 A2 | 0.37 | 2810 | 0.90 | 1.26 | 0.78 | 7 |
BM 71 B2 | 0.55 | 2810 | 1.40 | 1.87 | 0.78 | 8 |
BM 71 C2 | 0.75 | 2810 | 1.80 | 2.55 | 0.80 | 9 |
BM 80 A2 | 0.75 | 2800 | 1.70 | 2.56 | 0.86 | 12 |
BM 80 B2 | 1.1 | 2800 | 2.40 | 3.75 | 0.86 | 13 |
BM 90 SA2 | 1.5 | 2850 | 3.20 | 5.03 | 0.86 | 17 |
BM 90 LA2 | 2.2 | 2840 | 4.50 | 7.40 | 0.86 | 19 |
BM 100 LA2 | 3 | 2860 | 6.20 | 10.02 | 0.84 | 23 |
BM 112 MB2 | 4 | 2880 | 8.10 | 13.26 | 0.84 | 38 |
BM 112 MC2 | 5.5 | 2880 | 11.40 | 18.24 | 0.85 | 40 |
BM 132 SA2 | 5.5 | 2890 | 10.8 | 18.17 | 0.86 | 59 |
BM 132 SB2 | 7.5 | 2890 | 14.6 | 24.78 | 0.85 | 65 |
BM 132 MA2 | 9.2 | 2890 | 17.9 | 30.40 | 0.85 | 71 |
BM 132 MB2 | 11 | 2890 | 21.4 | 36.35 | 0.85 | 78 |
BM 160 MA2 | 11 | 2920 | 19.5 | 35.98 | 0.94 | 142 |
BM 160 MB2 | 15 | 2930 | 26.3 | 48.89 | 0.93 | 142 |
BM 160 LA2 | 18.5 | 2930 | 32.4 | 60.30 | 0.93 | 153 |
BM 180 LA2 | 22 | 2950 | 36.7 | 71.22 | 0.95 | 230 |
BM 200 LA2 | 30 | 2940 | 52 | 97.45 | 0.94 | 260 |
BM 200 LB2 | 37 | 2940 | 64.1 | 120.19 | 0.93 | 270 |
جدول مشخصات الکتروموتور ترمز دار MGM مدل BM (1500 دور بر دقیقه)
سری الکتروموتور | توان خروجی kw | سرعت دور موتور rpm | جریان مصرفی A | گشتاور Nm | CosΦ | وزن kg |
BM 56 A4 | 0.06 | 0.40 | 1390 | 0.41 | 0.48 | 4 |
BM 56 B4 | 0.09 | 0.41 | 1320 | 0.65 | 0.61 | 4 |
BM 56 C4 | 0.12 | 0.55 | 1320 | 0.87 | 0.61 | 4 |
BM 63 A4 | 0.12 | 0.45 | 1330 | 0.86 | 0.70 | 4.5 |
BM 63 B4 | 0.18 | 0.60 | 1350 | 1.27 | 0.71 | 5 |
BM 63 C4 | 0.22 | 0.75 | 1350 | 1.56 | 0.66 | 5.5 |
BM 63 D4 | 0.30 | 1.05 | 1350 | 2.12 | 0.64 | 6 |
BM 71 A4 | 0.25 | 0.80 | 1400 | 1.71 | 0.65 | 7 |
BM 71 B4 | 0.37 | 1.10 | 1400 | 2.52 | 0.68 | 8 |
BM 71 C4 | 0.55 | 1.65 | 1360 | 3.86 | 0.70 | 9 |
BM 71 D4 | 0.65 | 2 | 1350 | 4.60 | 0.69 | 9.5 |
BM 80 A4 | 0.55 | 1.70 | 1400 | 3.75 | 0.69 | 12 |
BM 80 B4رر | 0.75 | 2.20 | 1400 | 5.12 | 0.67 | 13 |
BM 80 C4 | 0.90 | 2.60 | 1390 | 6.18 | 0.68 | 14 |
BM 90 SA4 | 1.1 | 2.70 | 1400 | 7.50 | 0.77 | 16.5 |
BM 90 LA4 | 1.5 | 3.60 | 1400 | 10.23 | 0.75 | 19 |
BM 90 LB4 | 1.85 | 4.30 | 1400 | 12.62 | 0.77 | 21.5 |
BM 90 LC4 | 2.2 | 5.40 | 1390 | 15.12 | 0.75 | 25 |
BM 100 LA4 | 2.2 | 5 | 1410 | 14.90 | 0.78 | 29 |
BM 100 LB4 | 3 | 6.50 | 1410 | 20.32 | 0.80 | 39 |
BM 112 MB4 | 4 | 8.10 | 1415 | 27 | 0.84 | 44 |
BM 112 MC4 | 5.5 | 11.50 | 1420 | 36.99 | 0.83 | 66 |
BM 132 SB4 | 5.5 | 11.30 | 1430 | 36.73 | 0.82 | 75 |
BM 132 MA4 | 7.5 | 14.80 | 1435 | 49.91 | 0.84 | 88 |
BM 132 MB4 | 9.2 | 18.30 | 1445 | 60.80 | 0.85 | 88 |
BM 132 MC4 | 11 | 21.70 | 1440 | 72.95 | 0.86 | 130 |
BM 160 MA4 | 9.2 | 18.60 | 1460 | 60.18 | 0.84 | 136 |
BM 160 MB4 | 11 | 21.20 | 1460 | 71.95 | 0.85 | 153 |
BM 160 LA4 | 15 | 28.50 | 1460 | 98.12 | 0.87 | 230 |
BM 180 LA4 | 18.5 | 33.7 | 1455 | 121.01 | 0.89 | 230 |
BM 180 LB4 | 22 | 41.8 | 1475 | 143.90 | 0.85 | 230 |
BM 200 LB4 | 30 | 56.5 | 1475 | 196.91 | 0.87 | 260 |
BM 225 S4 | 37 | 68.1 | 1475 | 239.56 | 0.85 | 370 |
BM 225 M4 | 45 | 82.6 | 1475 | 291.36 | 0.85 | 405 |
دینام ترمزدار MGM سری SM/SMX
الکتروموتور سری SM از الکتروموتور های MGM است که دارای گشتاور شروع استاندارد و کنترل توسط اینورتر می باشد ولی قابلیت نصب ترمز بر روی آن ها وجود ندارد. روتور این الکتروموتور از نوع آسنکرون قفس سنجابی است. عملکرد بالا و هزینه نگهداری پایین، صرفه جویی در انرژی و تولید صدای کم از دیگر مشخصات الکتروموتور های سری SM می باشد.
جدول مقایسه ویژگی های فنی الکتروموتور های سه فاز MGM سری BA, BM, SM
در جدول زیر مقایسه ای بین ویژگی و مشخصات فنی هر سه سری الکتروموتور سه فاز ام جی م انجام شده است که کاربران متناسب با نیاز و شرایط محیطی موجود بهترین مدل و سری را انتخاب نمایند.
قابلیت های الکتروموتور | SM | BA | BM |
اینورتر آماده | بله | بله | بله |
استاندارد بهره وری بالا | دسترس | دسترس | دسترس |
گشتاور شروع | استاندارد | بالا | بالا |
ترمز | خیر | بله | بله |
ولتاژ سیم پیچ ترمز | – | سه فاز AC یا DC | DC |
یکسو کننده | – | خیر | بله |
زمان واکنش ترمز | – | سریع | استاندارد |
فرکانس شروع/توقف | استاندارد | بالا | استاندارد |
گشتاور ترمز | – | عالی | استاندارد |
قابلیت تنظیم گشتاور ترمز | – | بله | خیر |
قیمت و خرید الکتروموتور های MGM
قیمت الکتروموتور های MGM متناسب با نوع موتور، کارایی، شرایط محیطی موجود و نیاز کاربران متفاوت است. شرکت گذرگاه صنعت و تجارت ایرانیان در زمینه مشاوره و فروش انواع محصولات و الکتروموتور های MGM در خدمت مشتریان و کاربران گرامی می باشد و لذا با اطلاع از نیاز کاربران و شرایط موجود بهترین گزینه را در زمینه خرید الکتروموتور ارائه خواهند داد. به دلیل نوسانات بازار جهت اطلاع از قیمت انواع الکتروموتور می توانید با واحد فروش در ارتباط باشید.
کاربرد الکتروموتور آسنکرون ترمزدار MGM
از مهم ترین کاربرد های الکتروموتور ام جی ام می توان به موارد زیر اشاره کرد:
پله برقی
انواع جرثقیل و کرین ها
کانوایر
خطوط مونتاژ
دستگا های بسته بندی
بالابرها
وینچ ها
صنایع خودروسازی
