رولبرینگ استوانه ای ان اس کی NSK

معرفی تولید کننده رولبرینگ NSK

شرکت ان اس کی NSK در سال 1916 تأسیس شد و اولین بلبرینگ را تولید كرد. از آن زمان، این شرکت پیشگام توسعه بیرینگ ها در ژاپن است و اکنون موفق به فروش آنها در سراسر جهان میباشد. NSK امروز ، بزرگترین تولید کننده یاتاقان در ژاپن و سومین تولید کننده بزرگ در سطح جهان مییباشد. همچنین بزرگترین تامین کننده پیچ های توپی و رهبر بازار در راهنماهای خطی و فرمان برقی (EPS) میباشد.

رولبرینگ استوانه ای NSK

رولبرینگ های استوانه ای اجزای غلتان به شکل استوانه دارند. در یاتاقانهای استوانه ای NSK ، غلتکهای استوانه ای با مسیر در تماس خطی هستند. ظرفیت بار شعاعی بالایی دارند و برای سرعت های بالا مناسب هستند.

انواع رولبرینگ استوانه ای NSK

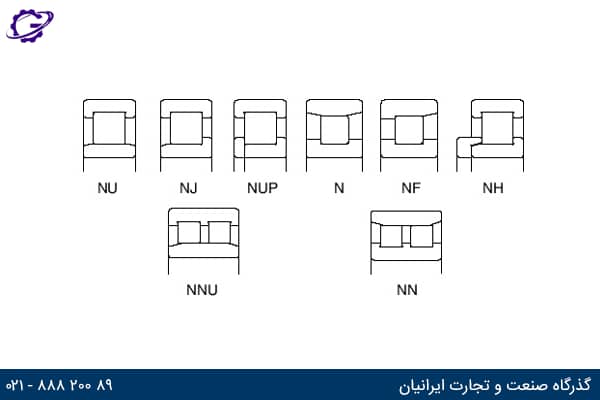

انواع مختلفی بسته به وجود دنده بر روی حلقه های خود به صورت NU ، NJ ، NUP ، N ، NF( برای یاتاقان های تک ردیف) NNU و NN طراحی شده اند (برای بلبرینگ های دو ردیف بسته به طرح یا عدم وجود دنده های جانبی).

انواع NU ، N ، NNU و NN به عنوان یاتاقان های free-end مناسب هستند. انواع NJ و NF می توانند بارهای محوری محدود را در یک جهت تحمل کنند. انواع NH و NUP را می توان به عنوان یاتاقان های انتهایی ثابت استفاده کرد.

حلقه های بیرونی و داخلی از هر نوع قابل جدا شدن هستند.

برخی از یاتاقانهای غلتکی استوانه ای هیچ دنده ای روی حلقه داخلی و بیرونی ندارند ، بنابراین حلقه ها می توانند از نظر محوری نسبت به یکدیگر حرکت کنند که از این مدل می توان به عنوان یاتاقان های آزاد استفاده کرد. یاتاقان غلتکی استوانه ای ، که در آن حلقه های داخلی یا بیرونی دارای دو دنده هستند و حلقه دیگر دارای یک دنده است ، قادر به گرفتن مقداری بار محوری در یک جهت هستند یاتاقان غلتکی استوانه ای دو ردیف دارای استحکام شعاعی بالا هستند و در درجه اول برای ابزار دقیق استفاده می شوند .

جنس قفس های رولبرینگ استوانه ای NSK:

از قفس های فولادی یا برنجی پرس شده معمولاً استفاده می شود ، اما گاهی از قفس های پلی آمید قالب نیز استفاده می شود.

رولبرینگ استوانه ای یک ردیفه NSK

در ساختار این رولبرینگ ها یکی از حلقه های داخلی یا بیرونی، از یک یا دو طرف لبه نداشته بنابراین رولبرینگ قابل تفکیک شدن است

نوعی فلنج های ترکیبی باز با طراحی خاص وجود دارد که باعث هدایت رولبرینگ تک ردیفه استوانه ای بین خود میشوند. و سطح فلنج ها به گونه ای است که عملیات روغنکاری را آسان و اصطکاک را کاهش می دهد.

رولبرینگ استوانه ای دو ردیفه NSK

این نوع رولبرینگ ها سطح مقطع کمی دارند، همچنین ظرفیت بالا تحمل بار و سختی را دارند.

رولبرینگ استوانه ای کف گرد NSK

این رولبرینگ ها دارای یک واشر شافت، یک واشر محفظه و قفسه به همراه تعدادی غلتک میباشند. که تحمل بار های محوری سنگین را دارند. به صورت یک ردیفه ساخته شده و بار محوری را از یک سمت تحمل میکنند. این روابرینگ ها استحکام بالایی دارند و فضای کمی برای نصب اشغال میکنند.
