سرو موتور دلتا B2 AC - DC

  معرفی سروو موتور دلتا B2

سروو موتور دلتا B2
سروو موتور دلتا B2

سروو موتور یکی از انواع الکتروموتور های الکتریکی است که با هدف بکارگیری در سیستم کنترل فیدبک مانند انکودر ( رمز گذار) و یا دیگر ابزار های بازخورد مانند دبی متر، رطوبت سنج ، فشار سنج ، دماسنج و غیره که برای کنترل پارامترهای قابل کنترل استفاده می شود.

انواع سروو موتور دلتا Servomotor

سروو موتور های جریان DC

سروو موتور های جریان AC

سیستم کنترل سروو موتور

سروو موتور مکانیزمی است که با فیدبک گیری از حرکت شفت خروجی موتور حرکت و یا موقعیت نهایی را کنترل می کند سروو موتورها عمدتا برای تشخیص موقعیت و سرعت حرکت شفت موتور، از انکودر بهره می گیرند

در این هنگام سرعت و موقعیت اندازه گیری شده و به سیستم کنترلی بازخورد می دهد و سیستم کنترلی دستورات لازم را برای به تغییرات سرعت به سیستم ارسال می کند.

انواع سیستم کنترلی

سیستم حلقه بسته

سیستم حلقه باز

سیستم تمام حلقه بسته

اجزای و قطعات سرو موتور دلتا B2
اجزای و قطعات سرو موتور دلتا B2

مشخصات سروو موتور دلتا B2 servomotor

۱- گشتاور خروجی موتور باید متناسب با ولتاژ بکار گرفته شده آن باشد .
۲- جهت گشتاور سروو موتور باید به پلاریته لحظه ای ولتاژ کنترل بستگی داشته باشد .

مشخصات فنی سروو موتور دلتا B2

دارای ورودی پالس 4mpps متناسب با کنترلرهای cnc
دارای مدهای speed ، position ، torque
در رنج های 3kw تا 0.1
ورودی ولتاژ 220 ولت – تکفاز و سه فاز
دارای پورت RS-422 ، RS232 ، RS-458
دقت کنترل سرعت گشتاور %1
دارای نرم افزار بسیار آسان و کاربردی
خروجی انکدر با ضریب قابل تنظیم
دارای حفاظت مناسب و سیستم اعلام آلارم
ورودر و خروجی دیجیتال و آنالوگ قابل تنظیم از طریق پارامترهای داخلی
تکنولوژی تنظیم اتوماتیک
پاسخ فرکانسی 1000Hz
رزولوشن انکودر 160000 پالس به ازای هر دور سروو موتور
ویژگی های سرو موتور دلتا B2
برآورد شدن دقت بالا در تعیین موقعیت
دارای صفحه کلید روی درایو جهت دسترسی به پرامترها

مشخصات فنی درایو و سروو موتور سری ASDA-B2 دلتا

انکودر با رزولوشن 17 بیت (160,000 p/rev) توانایی لود و اجرای نرم افزاری کنترل موقعیت با دقت بالا و حرکت پایدار در سرعت کم را دارد.
این اینکودر با دقت و رزولوشن 17 بیتی می تواند گشتاور دارای ریپل (cogging Torque) را برای افزایش دقت موتور کاهش دهد.

پاسخگویی عالی (Outstanding response): پاسخ فرکانسی بالای 550KHZ و زمان تنظیم کمتر از 1MS است.
زمان شتاب گیری 10MS از -3000 r/min تا 3000 r/min در شرایط بی باری.

تفاوت مهم سرو موتور دلتا سری A2 با سروو موتور دلتا سری B2

دقت کمتر سروو موتور سری B2 نسبت به سری A2 دلتا
نداشتن مد پوزیشن داخلی در سری B2 نسبت به سری A2 دلتا
کاربرد سروو موتور دلتا A2
ماشین های حمل و نقل
دستگاه برش
ماشین های فرز و تراش

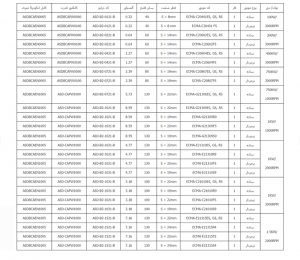

شماره موتور دلتا


به منظور دریافت مشاوره، آگاهی از لیست قیمت و سفارش محصولات با مشاورین و کارشناسان شرکت گذرگاه صنعت و تجارت ایرانیان تماس حاصل فرمایید.
72 437 88889 200 888021
فکس : 15 230 888021
در اسرع وقت پاسخگو هستیم.

دیگر محصولات شرکت : delta

تاکنون 12 دیدگاه ثبت شده است .
  1. هدایتی
    2019/03/20

    عالی دمت گرم

    • MR-Najafi
      2019/03/31

      سلام
      خواهش میکنم.

  2. سعید
    2019/03/30

    قابلیت تنظیم چند مدله در این دستگاه وجود دارد ؟

    • MR-Najafi
      2019/04/06

      سرو موتور قابلیت تنظیم دور موتور را دارد برای اینکه بتونید برناه به دستگاه بدین نیاز است از PLC استفاده کنید تا مدلهاتون رو برای بنویسید

  3. سعادتمند
    2019/04/08

    سروو موتور قابلیت خود تنظیمی دارد؟

    • MR-Najafi
      2019/04/08

      بله این از قابلیت اصلی سروو میباشد.

  4. داوود عباسپور
    2020/11/25

    سلام کاتالوگی درباره مشخصات فنی و ابعادی سروو موتور میخوام .
    البته اگه دستگاهی رو دارید یا میشناسید که بتونه مکانیزمی شبیه این موتور رو ارائه بده معرفی کنید ممنون میشم . میخ.ام مقایسه کنم تا بتونم برای دستگاه مورد نظرم بهترین دستگاه رو بگیرم .
    ممنون

    • MR-Najafi
      2020/11/25

      سلام
      لطفا یک شماره تماس بدین که بتونیم مشخصات رو براتون ارسال کنیم

  5. سارا
    2021/05/30

    متشکرم

    شما انواع درایو سرو موتور خطی هم دارید ؟
    برای کنترل سرعت موتور میخوام

    • MR-Najafi
      2021/05/30

      سلام و عرض اجترام
      بله موجود است
      برای خرید لطفا با شماره 88820089-021 تماس بگیرید.

  6. یاسر ناجی
    2022/02/25

    سلام
    آموزش نصب و سیم کشی آسان سرو موتور دلتا B2 رو میتونید بگید
    پیشاپیش تشکر

    • MR-Najafi
      2022/02/25

      سلام و عرض ادب آقای ناجی

      مدارهای کنترل و اصلی از هم جدا شده اند که باعث افزایش ایمنی و تعمیر و نگهداری بسیار آسان تر می شود.
      درایوهای سروو با قدرت 400 وات و بیشتر با مقاومت احیا کننده داخلی ساخته شده اند که به طور قابل توجهی در سیم کشی و هزینه ها صرفه جویی می کند.
      سروموتور ترمز و مهر و موم و … تنظیمات اضافی برای نیازهای برنامه های مختلف را فراهم می کند.
      دو ترمینال ورودی آنالوگ (CN5) برای تسهیل نظارت و وضعیت سروموتور نصب شده است.
