معرفی سرو موتور ال اس Servo Motor LS

سرو موتور ال اس LS

سرو موتور ال اس Servo Motor LS



سرو موتور ال اس LS یکی از انواع الکتروموتور های الکتریکی است که با هدف بکارگیری در سیستم کنترل فیدبک مانند انکودر (رمز گذار) و یا دیگر ابزار های بازخورد مانند دبی متر، رطوبت سنج ، فشار سنج ، دماسنج و غیره که برای کنترل پارامترهای قابل کنترل استفاده می شود.



انواع سرو موتور Servo motor

سرو موتور های جریان DC

سرو موتور های جریان AC



سیستم کنترل سرو موتور

سرو موتور مکانیزمی است که با فیدبک گیری از حرکت شفت خروجی موتور حرکت و یا موقعیت نهایی را کنترل می کند سرو موتورها عمدتا برای تشخیص موقعیت و سرعت حرکت شفت موتور، از انکودر بهره می گیرند

در این هنگام سرعت و موقعیت اندازه گیری شده و به سیستم کنترلی بازخورد می دهد و سیستم کنترلی دستورات لازم را برای به تغییرات سرعت به سیستم ارسال می کند.



انواع سیستم کنترلی

سیستم حلقه بسته

سیستم حلقه باز

سیستم تمام حلقه بسته



مشخصات سرو موتور Servomotor :

گشتاور خروجی موتور باید متناسب با ولتاژ بکار گرفته شده آن باشد .

جهت گشتاور سروو موتور باید به پلاریته لحظه ای ولتاژ کنترل بستگی داشته باشد .

انتخاب سروو موتور

گشتاور نامی موتور

سرعت موتور

سایز فلنچ موتور

پالس انکودر سرو موتور



انواع سرو موتور ال اس Servo Motor LS :

سرو موتور های تولید شده توسط شرکت LS بطور کلی به دو دسته تقسیم میشود :



سه فاز ۲۰۰ ولت

سه فاز ۴۰۰ ولت

در توانهای ۳۰ وات تا ۱۵ کیلو وات هستند.



گیربکس خورشیدی مخصوص سرو موتور ال اس LS :

شرکت LS کره جنوبی در راستای تکمیل محصولات بخش اتوماسیون صنعتی خود در کنار سایر محصولات تولیدی از قبیل :

HMI-PLC – inverter-servo جدیدا اقدام به تولید گیربکس خورشیدی مخصوص سرو موتور نموده است .



مشخصات فنی گیربکس خورشیدی مخصوص سروو موتور LS

سایز فلنچ از 40 تا 220 میلی متر

قطر شفت ورودی از سایز 14 تا 42 میلی متر

در انواع فلنچ دار و بدون فلنچ

در انواع با محورهای خروجی مستقیم و 90 درجه

BACKLASH بین 3 تا 6 ARC/min



سرو درایو LS سری XDL :

تغذیه ورودی : سه فاز 220ولت

انواع انکودر :

1- مدل افزایشی با دقت 10000 P⁄R

2- مدل SERIAL با رزولوشن بالا 19 bit

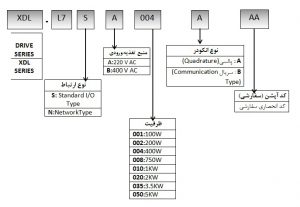

سرو درایو LS سری XDL

سرو درایو LS سری XDL



سیگنال های ورودی و خروجی سرو درایو :

۱۰ کانال ورودی دیجیتال قابل تعریف

ورودی آنالوگ ولتاژی .۱۰v~10v-

۵ کانال خروجی دیجیتال قابل تعریف

۳کانال خروجی جهت اعلام آلارم



نوع عملکرد سرو درایو :

کنترل سرعت Speed control
کنترل موقعیت Position control
کنترل گشتاور Torque control



ارتباطات سرو درایو :

رابط RS422
USB



ویژگی سرو موتور LS سریXML :

توان : متنوع ۳۰W الی ۳٫۵Kw
دارای شفت های Hollow ، Flat و Solid
نرخ سرعت ۱۰۰۰rpm الی ۵۰۰۰rpm
ابعاد کوچک و دقت بالا
سایز فلنج استاندارد و متنوع






به منظور دریافت مشاوره، آگاهی از لیست قیمت و سفارش محصولات با مشاورین و کارشناسان شرکت گذرگاه صنعت و تجارت ایرانیان تماس حاصل فرمایید.
72 437 88889 200 888021
فکس : 15 230 888021
در اسرع وقت پاسخگو هستیم.
