گیربکس هلیکال gearbox helical sew
برند سازنده sew
کشور سازنده آلمان
سایز 17 الی 167
نسبت تبدیل 2 الی 1400
توان موتور kw 0.10 – 300
ماکزیمم گشتاورخروجی 20000
دور خروجی 2 الی 800
وزن 5 الی 2800 کیلوگرم
نوع نصب B3, B5, B34, B14

معرفی گیربکس هلیکال یا شافت مستقیم SEW R series

گیربکس های شافت مستقیم یا هلیکال HELICAL دارای تعدادی چرخ دنده می باشند که به خاطر ساختار مارپیچ گونه یا هلیکالی که دارند به آن ها گیر یکس هلیکال گویند.

چرخ دنده های گیربکس هلیکال از گونه چرخ دنده های ساده با امتداد پروفیل مورب نسبت به امتداد شفت هستند.

ساختار گیربکس های هلیکال به گونه ای است که انتقال نیرو در این گیربکس ها با حرکت یک نقطه در امتداد سطح دنده انجام می شود.

گیربکس های هلیکال به دلیل درگیری نرم در بین چرخ دنده هاوصدای کمی که تولید میکند،بیشتر در سیستم های انتقال نیروبه کار می روند و توانایی کارکرد در توان و دورهای بالاتر نسبت به دنده های ساده را دارد.

گیربکس هلیکال SEW شامل تعدادی چرخ دنده است که ساختار مارپیچی دارند. این گیربکس ها به صورت افقی و عمودی بر روی سطح مورد نظر نصب می شوند، معمولاً از طریق چرخ دنده، چرخ دنده، کوپلینگ و در برخی مصارف با کوپلینگ مستقیم، انتقال نیرو را انجام می دهند.

این نوع چرخ دنده ها متعلق به چرخ دنده های ساده هستند اما دارای نیمرخ مورب در امتداد محور هستند. انتقال نیرو در این گیربکس ها به دلیل کاهش صدا و درگیری چرخ های نرم اتفاق می افتد. از چرخ دنده ها در سیستم انتقال استفاده می شود و در مقایسه با دنده های ساده در دنده ها و تناژهای بالاتر قابل استفاده است.

کاربرد گیربکس هلیکال یا شافت مستقیم sew

صنایع آب و فاضلاب / صنایع نفت و گاز و پتروشیمی / صنایع فولاد و سیمان / صنایع دریایی / صنایع کاشی و سرامیک / گیربکس میکسر / گیربکس تیکنر / گیربکس بچینگ / گیربکس کانوایر / گیربکس نوار نقاله / خطوط بسته بندی / صنایع ماشین سازی

کمپانی آلمانی SEW از پرسابقه ترین، برترین و شناخته شده ترین تولیدکننده های گیربکس های صنعتی و در بین برند های جهان است.

گیربکس هلیکال sew  سری F
گیربکس هلیکال sew سری F

سابقه حضور گیربکس اس ای دبلیو SEW در ایران بسیار طولانی است.

گیربکس SEW در صنایع مختلفی در ایران از جمله فولاد ، سیمان، پتروشیمی، کشاورزی، صنایع غذا و دارو و … به کارگرفته می شود.

  1. برای استفاده در آسیاب
  2. برای استفاده در وینچ
  3. برای استفاده در کوره
  4. برای استفاده در میکسرهای صنعتی
  5. برای استفاده در صنایع سنگین
  6. جهت استفاده در نمایشگاه های تفریحی و شهربازی
  7. برای استفاده در بالابرها

گیربکس SEW درکاناویر / گیربکس SEW درassembleing / گیربکس SEW درکشاورزی / گیربکس SEW درصنعت کاشی و سرامیک / گیربکس SEW درعمران و معدن / گیربکس SEW درمیکسر و همزن / گیربکس SEW در صنعت رنگ سازی / گیربکس SEW در صنعت هوافضا

چهار ویژگی شاخص گیربکس هلیکال یا شافت مستقیم SEW R series

اساس کار گیربکس هلیکال SEW این است که با کاهش دور، گشتاور در خروجی افزایش می یابد. امروزه در صنعت و در اقوال عمومی به این مدل گیربکس های شفت مستقیم، گیربکس حلزونی، الکتروگیربکس شفت مستقیم، گیربکس هلیکال SEW و … می گویند.

گیربکس های شفت مستقیم موجود در بازار را می توان با توجه به نیاز مشتریان در هر دو گیربکس تک گیربکس الکتروگیربکس (الکتروموتور + گیربکس شفت مستقیم) که به صورت کوپل شده تهیه کرد. بر اساس سفارش مشتری تعداد محورهای دور کاهنده گیربکس ها تعیین می شود.

1- توان و مقاومت بالا

2- طول عمر بالا

3- ویژگی بک لش (backlash) درسری های R37 تا R167

4- طراحی مدل RM برای نیازهای همزن و میکسر

مقاله کامل معرفی گیربکس sew چیست ؟

انواع گیربکس هلیکال یا شافت مستقیم SEW R series

انواع گیربکس هلیکال SEW سری R
انواع گیربکس هلیکال SEW سری R

گیربکس هلیکال SEW از نوع G1 تا G6، گیربکس های دور ثابت در 6 تیپ و 4 مدل و 248 نوع دور مختلف عرضه می شود. گیربکس های شافت مستقیم در صنایعی مانند صنایع آب و فاضلاب، صنایع مس و فولاد و … کاربرد دارند. گیربکس هلیکال SEW به دلیل داشتن مزایای همچون حجم کم، اتلاف توان کم، نسبت انتقال بالا در صنعت های مختلف مورد استفاده قرار میگیرد.

1- یک طبقه (stage) و چندطبقه

2- فلنج دار یا پایه دار

3- فلنج دار و پایه دار

4- فلنج دار بهمراه یاتاقان اضافه مخروطی یا بشکه ای درقسمت شفت خروجی

  • مدل( R ): پایه دار با قابلیت نصب افقی
  • مدل ( RF ): فلنج دار با قابلیت نصب عمودی
  • مدل ( RXF ): فلنج دار با قابلیت نصب افقی یک طبقه
  • مدل ( RX ): پایه دار با قابلیت نصب افقی دو طبقه

گیربکس هلیکال SEW سری RX (تک طبقه،stage)

به صورت فلنج دار (RXF) و پایه دار (RX) استفاده می شود؛ مناسب برای برای خروجی با سرعت بالا (سری RX57 تا RX107)

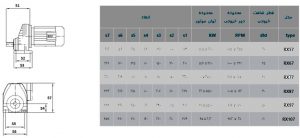

مشخصات فنی گیربکس هلیکال شافت مستقیم SEW) RX series)

سایز : 6 سایز (57/67/77/87/97/107)

نسبت تبدیل : i=1.30 -8.56

 گشتاور :  N.m 830-69

توان موتور : kw 0.12 – 45

گیربکس هلیکال SEW RX Series
گیربکس هلیکال SEW RX Series
مدلمحدوده دور خروجی ( دور بر دقیقه)ماکزیمم گشتاور مجاز( نیوتن متر)
گیربکس هلیکال SEW سری RX57255 تا 107569
گیربکس هلیکال SEW سری RX67231 تا 1000134
گیربکس هلیکال SEW سری RX77175 تا 986215
گیربکس شافت مستقیم SEW سری RX87162 تا 1005405
گیربکس شافت مستقیم SEW سری RX97170 تا 986595
گیربکس شافت مستقیم SEW سری RX107211 تا 971830
نسبت تبدیل (  I)1.30 تا 8.65
گشتاور خروجی ( نیوتن متر)36 تا 830
توان موتور ( کیلو وات)0.12 تا 45

گیربکس هلیکال SEW سری R ( دو طبقه و سه طبقه، stage)

دسته چرخ دنده های ساده، کم صدا، خروجی گشتاور و سرعت بالا، وزن کم – درمواردی که وزن کم مساله ی مهمی است- و بکلش (backlash) کاهش یافته از جمله مزایای این سری می باشد.

سایز : 15 سایز (07/17/27/37/47/57/67/77/87/97/107/127/137/147)

نسبت تبدیل : i=3.21 -289.74

ماکزیمم گشتاورخروجی : (Nm R07 – R167 (50-18.000 / (Nm R127 (6000

توان موتور : kw 0.12 – 90

نسبت تبدیل (  I)3.21تا 289.74
گشتاور خروجی ( نیوتن متر)31 تا 18000
توان موتور ( کیلو وات)0.09 تا 160
محدوده دور خروجی ( دور بر دقیقه)3.21 تا 426
مدلمحدوده دور خروجی ( دور بر دقیقه)ماکزیمم گشتاور مجاز( نیوتن متر)قطر شافت خروجی (میلی متر)
گیربکس شافت مستقیم SEW سری R0718 تا 4365020
گیربکس شافت مستقیم SEW سری R1717 تا 4368520
گیربکس شافت مستقیم SEW سری R2710 تا 41513025
گیربکس شافت مستقیم SEW سری R3710 تا 41120025
گیربکس شافت مستقیم SEW سری R477.9 تا 36630030
گیربکس شافت مستقیم SEW سری R577.5 تا 31945035
گیربکس شافت مستقیم SEW سری R677 تا 32660035
گیربکس هلیکال SEW سری R777.2 تا 26482040
گیربکس هلیکال SEW سری R875.7 تا 264155050
گیربکس هلیکال SEW سری R974.8 تا 311300060
گیربکس هلیکال SEW سری R1075.6 تا 285430070
گیربکس هلیکال SEW سری R1376.3 تا 272800090
گیربکس هلیکال SEW سری R1478.6 تا 28013000110
گیربکس هلیکال SEW سری R1676.1 تا 13718000120

گیربکس هلیکال SEW سری RM :

مزایای این سری از گیربکس های هلیکال شافت مستقیم کاربرد در کاربری های با تحرک بالا و کاربری های معلق می باشد. در این نوع گیربکس ها توسعه یافته است و برای بارگیری های محوری مانند میکسرها، پیشران ها و … کاملا مناسب می باشد. این گیربکس ها دارای یک یاتاقان اضافی در قسمت شفت خروجی است که باعث پیشگیری از اعمال بار غیر مجاز به یاتاقان الکتروموتور می شود.

مشخصات فنی گیربکس هلیکال SEW سری RM

سایز : 10 سایز (167 /57/67/77/87/97/107/127/137/147)

نسبت تبدیل : i=4.29 -289.74

ماکزیمم گشتاورخروجی : 450 – 18000 Nm

توان موتور : kw 0.12 – 160

نسبت تبدیل (  I)4.29 تا 289.74
گشتاور خروجی ( نیوتن متر)134تا 27001
توان موتور ( کیلو وات)270تا 18000
محدوده دور خروجی ( دور بر دقیقه)0.12تا 160

جدول مشخصات گیربکس هلیکال sew

یک طبقهاندازه
57 67 77 8797107
RX..
پایه دار
RX57
RX67
RX77
RX87
RX97
RX107
RXF..
فلنج دار
RXF57
RXF67
RXF77
RXF87
RXF87
RXF107
چند طبقه
اندازه
07
17
2737475767
R..
پایه دار
R07
R17
R27
R37
R47
R57
R67
R..F
پایه دار و فلنج دار
R07F
R17F
R27F
R37F
R47F
R57F
R67F
RF..
B5 فلنج دار
RF07
RF17
RF27
RF37
RF47
RF57
RF67
RZ..
B14 فلنج دار
RZ07
RZ17
RZ27
RZ37
RZ47
RZ57
RZ67
RM..
فلنج دار به همراه بلبرینگ
RM57
RM67
کاتالوگ گیربکس sew سری rm شافت مستقیم بول
گیربکس هلیکال SEW series RF
گیربکس هلیکال SEW series RF
چند طبقه
Size
77
87
97
107
137
147
167
R..
پایه دار
R77
R87
R97
R107
R137
R147
R167
R..F
پایه و فلنج دار
R77F
R87F
R97F
R107F
R137F
R147F
R167F
RF..
B5 فلنج دار
RF77
RF87
RF97
RF107
RF137
RF147
RF167
RZ..
B14 فلنج دار
RZ77
RZ87
RM..
فلنج دار به همرا بلبرینگ
RM77
RM87
RM97
RM107
RM137
RM147
RM167

نحوه تعمیر گیربکس هلیکال SEW

سرویس گیربکس هلیکال SEW (شافت مستقیم)  به صورت منظم انجام شود. هیچ شرایط کاری سنگینی نباید وجود داشته باشد، یعنی انتخاب صحیح گیربکس از قبل هرگونه بار کاری سنگین را متوقف می کند.

نکات مربوط به نصب الکتروگیربکس ها رعایت شود. گیربکس هلیکال SEW (شفت مستقیم)  به ندرت مستهلک می شود. اما به مرور زمان گیربکس های حلزونی (شفت مستقیم) نیاز به تعمیر دارند. از این رو شرکت تولید کننده 10 سال خدمات پس از فروش گیربکس های خود را ارائه می دهد. این شرکت قادر به تعمیر و بازسازی انواع گیربکس های صنعتی داخلی و خارجی می باشد.

مقدار روغن گیربکس مورد نیاز با توجه به نحوه نصب و ابعاد گیربکس (مقادیر به لیتر می باشد)

مدل گیربکسM1M2
RX570.50.8
RX670.70.8
RX770.91.3
RX871.61.95
RXF570.50.8
RXF670.70.8
RXF770.91.3
RXF871.61.95
RXF972.13.7
R070.120.2
R170.250.55
R270.25-0.400.7
R370.30 . 0.950.85
R470.70 .1.501.6
RF070.120.2
RF170.250.55
RF270.28-0.400.7
RF370.35 . 0.950.9
RF470.65 .1.501.6
