معرفی الکتروموتور های sew
شرکت SEW آلمان از قديمی ترين و بزرگترين توليد کنندگان انواع گيربکس و الکتروموتور می باشد و بدون شک يکی از قطب های توليد کننده گيربکس در آلمان و جهان می باشد.
شرکت SEW فعاليتی گسترده در سطح جهان در زمينه الکتروموتور و گيربکس ها دارد به طوری که فعاليت ها و خدمات SEW در 48 کشور جهان در حال ارائه خدمات و توليد مي باشد.
گروه صنعتی SEW به دليل بهره گيری از نيروي متخصص و کارشناسان مجرب و استفاده از پيشرفته ترين و به روزترين تکنولوژی های صنعتی،توانمندی توليد گيربکس و الکتروموتور را دربالاترين کيفيت و همچنين يکسان بودن کيفيت در محصولات را دارا می باشد.
جمله فوق شعار شرکت SEW است. SEW یعنی حرکت، سنت، نوآوری، کیفیت و سرویس دهی
طیف گسترده ی محصولات شرکت SEW در صنایع مختلفی اعم از : کانوایرها، صنایع بطری سازی، سقف های استادیوم ها، خطوط تولید، صنایع پتروشیمی و شیمیایی و … مورد استفاده قرار می گیرند.
آشنایی با الکتروموتور ترمزدار SEW
الکتروموتور های SEW یکی از برترین برند های تولید شده در بازار محصولات های صنعتی است که مورد توجه کاربران زیادی قرار گرفته است. این الکتروموتور ها تحت استاندارد های جهانی IEC طراحی و تولید شده اند و متناسب با نیاز کاربران و نوع کاربرد در انواع سری ها و مدل های مختلفی تولید می شوند. از انواع الکتروموتور های SEW می توان به موارد زیر اشاره کرد.
الکتروموتور SEW سری DR
الکتروموتور SEW سری DT
الکتروموتور قطب متغير SEW سری DR دو سرعته
الکتروموتور سنکرون SEW
الکتروموتور تک فاز SEW
الکتروموتور ترمزدار و کنترل ترمز SEW
شما میتوانید از طریق این لینک به انواع الکتروموتور sew جهت خرید و مشاهده مشخصات این محصول دسترسی داشته باشد.
الکتروموتور های ترمز دار SEW ترکیبی از یک موتور القایی به همراه دیسک ترمز می باشد. در حقیقت الکتروموتور ترمزدار اس ای دبلیو شامل یک الکتروموتور آسنکرون صنعتی، یک آهن ربای الکتریکی (یا بوبین) به همراه لنت و صفحه و یک صفحه هزار خار، مگنت و دیسک های ترمز نصب شده بر روی آن هاست. این الکتروموتور ها در مواردی که نیاز به حرکت توقف آنی و ناگهانی موتور در شرایط خاص باشد، مورد استفاده قرار می گیرند.
شرکت SEW بر اساس تقاضای مشتری قادر به ارائه ی الکتروموتور و موتور گیربکس های خود با سیستم ترمز مکانیکی یکپارچه می باشد. ترمز های الکتروموتور SEW متناسب با نوع ایجاد گشتاور و توان در دو مدل ترمز تک و ترمز دوبل طراحی می گردند.
تنوع بالا در سایزهای ترمزها و گشتاورهای ترمز مختلف ، موجب می شود تا خریداران بتوانند با اطمینان ترمز ایده آل برای کاربرد مورد نظرشان را تهیه کنند.
ترمز با دیسک دوبل محصولی جدید از سری سیستم های ترمز شرکت SEW می باشد.
عملکرد مگنت ترمز الکتروموتور
ساختار کلی این ترمز به گونه ای طراحی شده است که ، از یک آهن ربای الکتریکی (بوبین) به همراه لنت و صفحه و یک هزار خار است .
در حقیقت این مجموعه در هنگام اتصال جریان برق، مگنت لنت را از صفحه آزاد کرده و روتور الکتروموتور را وادار به چرخش می کند. با قطع جریان، مگنت به سرعت صفحه و روتور الکتروموتور را به خود چسبانده و عملیات ترمزگیری انجام می گیرد..
مقاله جامع ترمز الکتروموتور و معرفی انواع آن
توجه داشته باشید که در این حالت ؛ نیروی مغناطیسی ایجاد شده بین صفحه و بدنه بر نیروی دیگر غلبه دارد. در ادامه ؛ با قطع جریان برق روتور الکتروموتور را به خود می چسباند( ایجاد نوعی اصطحکاک ) و در واقع عمل ترمز انجام می شود.
الکتروموتور های سری DT و DV اس ای دبلیو
الکتروموتور های SEW سری DT, DV, DR در دو مدل تک فاز و سه فاز و در دور های مختلف موتور عرضه می شوند. این الکتروموتور ها در ولتاژ های مصرفی 400 ولت و فرکانس 50 هرتز مورد استفاده قررا می گیرند. سایر مشخصات فنی الکتروموتور در جدول زیر می باشد.
سری های الکتروموتور SEW | سری DT | سری DV | سری DR |
فریم سایز (mm) | 56, 71, 80, 90 | 100-280 | 63 |
توان خروجی (kw) | 0.09-2.2 | 0.75-90 | 0.09-0.37 |
جریان مصرفی (A) | 0.29-5.1 | 2.9-170 | 0.38-0.92 |
دور موتور (rpm) | 750-3000 | 750-3000 | 1000-3000 |
قطر شفت (mm) | 9, 14, 19, 24 | 28-75 | 11 |
COSɸ | 0.55-0.86 | 0.55-0.94 | 0.64-0.88 |
وزن (kg) | 7-18 | 27-520 | 6-6.7 |

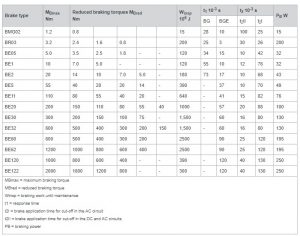

مشخصات فنی ترمز SEW برای موتورهای AC سری DT, DR, DV
ترمز الکتروموتور SEW در انواع مختلفی تولید و بر روی الکتروموتور نصب می گردد. این ترمز ها برای سری و فریم سایز های مختلف قابل نصب می باشند که در جدول زیر مشهود است.
نوع ترمز | فریم سایز قابل نصب | W | T1 | T2 | Pb | MBMAX | MBred | |||||||
T2l | T2ll | |||||||||||||
BMG02 | DT56 | 15 | 28 | 100 | 10 | 25 | 1.2 | 0.8 | – | – | – | – | – | – |
BR03 | DR63 | 200 | 25 | 30 | 3 | 26 | 3.2 | 2.4 | 1.6 | 0.8 | – | – | – | – |
BMG05 | DT71 DT80 | 120 | 30 20 | 35 | 5 | 32 | 5 | 4 | 2.5 | 1.6 | 1.2 | – | – | – |
BMG1 | DT80 | 120 | 50 20 | 40 | 8 | 36 | 10 | 7.5 | 6 | – | – | – | – | – |
BMG2 | DT90 DV100 | 260 | 70 30 | 80 | 12 | 40 | 20 | 16 | 10 | 6.5 | 5 | – | – | – |
BMG4 | DV100 | 260 | 130 30 | 80 | 15 | 50 | 40 | 40 | 30 | 24 | – | – | – | – |
BMG8 | DV112M | 600 | 30 | 60 | 12 | 70 | 55 | 45 | 37 | 30 | 19 | 12.6 | 9.5 | – |
DV132S | 600 | 35 | 50 | 10 | 70 | 75 | 55 | 45 | 37 | 30 | 19 | 12.6 | 9.5 | |
BMG15 | DV132M | 1000 | 40 | 70 | 14 | 95 | 100 | 75 | 50 | 35 | 25 | – | – | – |
DV132ML DV160M | 1000 | 50 | 50 | 12 | 95 | 150 | 125 | 100 | 75 | 50 | 35 | 25 | – | |
BM30 | DV160L | 1500 | 55 | 90 | 18 | 120 | 200 | 150 | 125 | 100 | 75 | 50 | – | – |
DV180M/L | 1500 | 60 | 80 | 16 | 120 | 300 | 250 | 200 | 150 | 125 | 100 | 75 | 50 | |
BM31 | DV200/225 | 1500 | 60 | 80 | 16 | 120 | 300 | 250 | 200 | 150 | 125 | 100 | 75 | 50 |
BM32 | DV180M/L | 1500 | 55 | 90 | 18 | 120 | 300 | 250 | 200 | 150 | 100 | – | – | – |
BM62 | DV200/225 | 1500 | 60 | 80 | 16 | 120 | 600 | 500 | 400 | 300 | 250 | 200 | 150 | 100 |
BMG61 | DV250/280 | 2500 | 90 | 120 | 25 | 195 | 600 | 500 | 400 | 300 | 200 | – | – | – |
BMG122 | DV250/280 | 2500 | 90 | 120 | 25 | 195 | 1200 | 1000 | 800 | 600 | 400 | – | – | – |
مشخصات فنی ترمز دینام SEW
مشخصات و عناوین موجود در جدول بالا هریک بیانگر مشخصه ای از یک ترمز الکتروموتور است که به شرح زیر است:
W: مقدار کار ترمز- بر حسب مگاژول MJ
T1: زمان پاسخ ترمز- بر حسب میلی ثانیه ms
T2: زمان عملکرد ترمز- T2l برای قطع مدار AC و T2ll برای قطع مدار AC و DC (بر حسب میلی ثانیه ms)
Pb: توان ترمز الکتروموتور- بر حسب وات w
MBMAX: حداکثر گشتاور ترمز- بر حسب نیوتون متر Nm
MBred: گشتاور ترمز کاهش یافته- بر حسب نیوتون متر Nm
مزایا و ویژگی الکتروموتور ترمزدار SEW
ترمز الکتروموتور پس از نصب بر روی الکتروموتور های sew دارای کارایی های مختلف و همچنین ویژگی متمایز می گردند. از مهم ترین ویژگی و مزایای دینام های ترمز دار اس ای دبلیو می توان موارد زیر را نام برد.
طراحی بدنه کوتاه ( منجر به کاهش وزن و طول فریم موتور خواهد شد)
طیف گسترده ی موارد انتخابی
واحد تشخیص و مانیتورینگ سایش ترمز
Functional Safety (ایمنی عملکردی کامل)
کاربرد الکتروموتور ترمزدار SEW
موتور های الکتریکی ترمز دار SEW در مواردی که نیازمند توقف سریع چرخش موتور باشیم مودر استفاده قرار می گیرند. از جمله کاربرد های ترمز الکتروموتور SEW می توان موارد زیر را نام برد.
پله برقی
انواع جرثقیل و کرین ها
کانوایر
خطوط مونتاژ
دستگاه های بسته بندی
بالابرها
وینچ ها
صنایع خودرو سازی
تسمه نقاله ها
