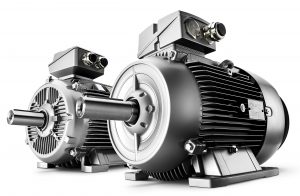

معرفی الکتروموتور ضد انفجار زیمنس SIEMENS Explotion Proof motor
شرکت آلمانی و چند ملیتی زیمنس SIEMENS یکی از تولیدکنندگان برترانواع تجهیزات برقی و مخابراتی، حمل و نقل و انرژی پزشکی در جهان می باشد. از اصلی ترین محصولات تولیدی این شرکت الکتروموتورهای ضد انفجار می باشد.
الکتروموتور های زیمنس در قدرت های پایین تا توان های بالا با دورهای مختلف 700،900،1400و 3000 دور تولید می شود.
الکتروموتور های زیمنس با استاندار معتبر NEMA, ISO ارائه می شود.
الکتروموتور ضد انفجار زیمنس با نام SIMOTICS XP که مخفف Explosion – proof می باشد نام گذاری می شود.
مقاله کامل الکتروموتور ضد انفجار چیست ؟
الکتروموتور های ضد انفجار زیمنس در بسیاری از مکان های صنعتی یا عمومی که می بایست حفاظت در برابر انفجار وجود داشته باشد کاربرد دارد. این الکتروموتور ها متناسب با درجات حفاظت در انواع مختلفی تقسیم بندی می شوند.
نوع حفاظت در الکتروموتور ضد انفجار SIEMENS در دو نوع اصلی 1MA و 1MJ موجود می باشد. این موتور ها تحت استاندارد های بین المللی IEC/EN 60079-10 هم در محیط های گازی و هم در مکان های همراه با غبار بکار می روند.
1- سری 1MA : نوع حفاظت : EEx e II
2- سری 1MJ : نوع حفاظت : EEx e IIC
انواع الکتروموتور ضد انفجار SIEMENS
موتور های ضد انفجار زیمنس در سری های 1MA و 1MJ دارای مشخصات فنی منحر به فردی هستند که کاربران متناسب با نیاز خود بهترین نوع الکتروموتور را انتخاب می کنند.
مشخصات فنی الکتروموتور ضد انفجار زیمنس سری 1MA
نوع حفاظت به صورت EEx e II است.
توان موتور از 0.12 تا 165کیلووات می باشد.
فریم سایز الکتروموتور در محدوده 63 تا 315 میلی متر موجود است.
کلاس حرارت موتور از T1 تا T3 است.
اطلاعات موتور ضد انفجار 1MJ–SIEMENS
نوع حفاظت از نوع EEx e IIC است.
فریم سایز موتور برابر با 71 تا 450 میلی متری می باشد.
محدوده توان خروجی از 0.25 تا 900 کیلو وات است.
و کلاس حرارتی موتور از نوع F و از T1 تا T4 است.
جهت مطالعه اطلاعات بیشتر و استعلام قیمت و خرید الکتروموتور زیمنس میتوانید به این صفحه مراجعه کنید.
مشخصات فنی الکتروموتور SIMOTICS XP
الکتروموتور های ضد جرقه زیمنس با نام اختصاری SIMOTICS XP شناخته می شوند و همانطور که گفته شد متناسب بانوع حفاظت در مدل های مختلفی تولید و عرضه می شوند. این حفاظت شامل مدل های EX E, EX D, EX NA, EX T, NEMA EX هستند که مشخصات و اطلاعات فنی هریک در جداول زیر قابل مشاهده است.
| نوع حفاظت | EX E |
| سایز فریم | 63M- 315 L |
| توان خروجی | 0.12- 165 kw |
| ولتاژ مصرفی | 230-460 V |
| سرعت دور موتور | 750-3600 rpm |
| گشتاور | 0.6-8090 Nm |
| محدوده بکارگیری | Ex-Zone 1 II 2G Ex e IIC T1-T3 |
الکتروموتور های حفاظت شده زیمنس با نوع EX D در محدوده توانی 0.25 تا 460 کیلو وات و در حداکثر سرعت دور موتور 3600 دور در دقیقه بکار می روند.
| نوع حفاظت | EX D |
| سایز فریم | 71M- 355 |
| توان خروجی | 0.25- 460 kw |
| ولتاژ مصرفی | 230-460 V |
| سرعت دور موتور | 750-3600 rpm |
| گشتاور | 0.6-8090 Nm |
| محدوده بکارگیری | Ex-Zone 1 II 2G Ex de IIC T1-T6 |
حفاظت نوع EX T نوع دیگری از انواع حفاظت در الکترموتور های ضد انفجار است که دارای کمینه توان کمتری نسبت به مدل های قبلی بوده و برابر با 0.09 تا حداکثر 1000 کیلو وات است.
| نوع حفاظت | EX T |
| سایز فریم | 63M- 450 |
| توان خروجی | 0.09- 1000 kw |
| ولتاژ مصرفی | 230-460 V |
| سرعت دور موتور | 750-3600 rpm |
| گشتاور | 0.6-8090 Nm |
| محدوده بکارگیری | Ex-Zone 21/22 Zone 21 II 2D Ex tb …IIIC T Zone 22 II 3D Ex tc …IIIB T |
موتور ضد جرقه زیمنس با حفاظت نوع EX NA در بسیاری از مشخصات فنی مشابه با حفاظت نوع EX T است. لذا یکی از تفاوت های آن ها در محدوده بکارگیری الکتروموتور است. سایر مشخصات به شرح زیر است.
| نوع حفاظت | EX NA |
| سایز فریم | 63M- 450 |
| توان خروجی | 0.09- 1000 kw |
| ولتاژ مصرفی | 230-460 V |
| سرعت دور موتور | 750-3600 rpm |
| گشتاور | 0.6-8090 Nm |
| محدوده بکارگیری | Ex-Zone 2 II 3G Ex NA IIC T3 |
آخرین نوع از حفاظت های الکتروموتور ضد انفجار زیمنس حفاظت NEMA EX است که دارای رنج توان موتور 1 تا 300 اسب بخار و فریم سایز 140 تا 440 میلی متر است.
| نوع حفاظت | NEMA EX |
| سایز فریم | 140- 440 L |
| توان خروجی | 1- 300 HP |
| ولتاژ مصرفی | 230-460 V |
| سرعت دور موتور | 900-3600 rpm |
| گشتاور | 1.5-1772 lbf/ft |
| محدوده بکارگیری | کلاس I گروه D کلاس II بخش گروه های F&G مناطق خطرناک 1 |
کاربرد موتور SIMOTICS XP زیمنس
الکتروموتور SIMOTICS XP یا ضد انفجار زیمنس در موارد مختلفی جهت جلوگیری از بروز اتفاقات و خطرات ناشی از انفجار بکار گرفته می شوند که این موارد به شرح زیر است.
1- صنعت نفت، گازو پتروشیمی
2- صنایع شیمیایی
3- صنایع نظامی هسته ای
4- صنایع رنگ سازی
5- صنایع جابجایی سوخت و انتقال گاز
6- صنایع الکل سازی
7- معادن ذغال سنگ
8- صنایع دریایی
9-کارخانه تصفیه فاضلاب
10-کارخانه پردازش چوب
به منظور دریافت مشاوره، آگاهی از لیست قیمت و سفارش محصولات با مشاورین و کارشناسان شرکت گذرگاه صنعت و تجارت ایرانیان تماس حاصل فرمایید.
72 437 888 – 89 200 888 –021
فکس : 15 230 888 –021
در اسرع وقت پاسخگو هستیم.
