الکترموتور اس ای دبلیو electric motor SEW AC
کلاس راندمان IE1, IE2, IE3, IE4
دور موتور 750, 1000, 1500, 3000 rpm
انواع الکتروموتور تکفاز، سه فاز، ضد انفجار، دو سرعته، تک سرعته، سنکرون
فرکانس کاری 50, 60 HZ

معرفی شرکت SEW اس ای دبلیو

شرکت SEW آلمان از قدیمی ترین و بزرگترین تولید کنندگان انواع گیربکس و الکتروموتور می باشد و بدون شک یکی از قطب های تولید کننده گیربکس در آلمان و جهان می باشد.
شرکت SEW فعالیتی گسترده در سطح جهان در زمینه الکتروموتور و گیربکس ها دارد به طوری که فعالیت ها و خدمات SEW در 48 کشور جهان در حال ارائه خدمات و تولید می باشد.

گروه صنعتی SEW،گیربکس و الکتروموتور های های خود رادر 11 کارخانه که در کشورهای آلمان،آمریکا،چین،برزیل،فنلاند،بلاروس که زیر مجموعه ای SEW هستند تولید می کند و در 18کارخانه دیگر گیربکس ها و الکتروموتورهای این شرکت اسمبل و راهی بازار می شوند.

این کمپانی به دلیل بهره گیری از نیروی متخصص و کارشناسان مجرب و استفاده از پیشرفته ترین و به روزترین تکنولوژی های صنعتی،توانمندی تولید گیربکس و الکتروموتوررا دربالاترین کیفیت و همچنین یکسان بودن کیفیت در محصولات را دارا می باشد.

برای دیدن سایر محصولات می توانید کاتالوگ محصولات شرکت SEW را مشاهده کنید.

آشنایی با الکتروموتور های SEW

الکتروموتور اس ای دبلیو SEW متناسب با استاندارد های IEC و جنس بدنه آلومینیومی و چدنی تولید شده و در کلاس راندمان IE1, IE2, IE3 و IE4 عرضه می شود. این موتور ها در دو مدل کلی تکفاز و سه فاز موجودند که در محدوده توان 0.18-110 کیلو وات می باشند. همچنین ولتاژ مصرفی این الکتروموتور به صورت 220, 380,400,690 ولت بوده و دور موتور آن ها در 4 حالت 3000، 1500، 1000 و 750 دور بر دقیقه مورد استفاده قرار می گیرند. الکتروموتور های SEW با درجه حفاظت IP55 در شرایط حفاظتی مناسبی قرار دارند و کلاس حرارتی آن ها به صورت F است.

الکتروموتور های sew اس ای دبلیو
الکتروموتور های sew اس ای دبلیو

انواع الکتروموتور های SEW اس ای دبلیو

3الکتروموتور SEW متناسب با نوع کارایی و کارکرد در انواع مختلفی تولید و عرضه می گردند که شامل مدل های تک سرعته، دو سرعته، تکفاز، سه فاز، سنکرون، ضد انفجار و … می باشد. از کاربردی ترین انواع الکتروموتور SEW می توان به موارد زیر اشاره داشت:

الکتروموتور سری DV

الکتروموتور سری DR

الکتروموتور سری DT

الکتروموتور سری DRS

الکتروموتور های دو سرعته (قطب متغیر)

الکتروموتور سنکرون DR…J

الکتروموتور سه فاز سری DRM

الکتروموتور تکفاز سری DRK

الکتروموتور ضد انفجار سری EDR

شما میتوانید از طریق این لینک به انواع الکتروموتور sew جهت خرید و مشاهده مشخصات این محصول دسترسی داشته باشد.

الکتروموتور SEW سری DV, DR, DT

الکتروموتور های این سری در دو مدل تک فاز و سه فاز ودور های مختلف موتور عرضه می شوند. همچنین این موتور ها در فرکانس 50 هرتز و ولتاژ 400 ولت تولید و مورد استفاده قرار می گیرند. از دیگر مشخصات فنی می توان موارد زیر را نام برد.

سری های تکفاز الکتروموتور SEWسری DRسری DTسری DV
فریم سایز (mm)6356, 71, 80, 90100-280
توان خروجی (kw)0.09-0.370.09-2.20.75-90
جریان مصرفی (A)0.38-0.920.29-5.12.9-170
دور موتور (rpm)1000-3000750-3000750-3000
قطر شفت (mm)119, 14, 19, 2428-75
COSɸ0.64-0.880.55-0.860.55-0.94
وزن (kg)6-6.77-1827-520
نوع جریانتکفازتک فازتکفاز
مشخصات فنی الکتروموتور تکفاز SEW سری DV, DR, DT

نوع دیگری از سری الکتروموتور های فوق با فرکانس کارکرد 50 هرتز و ولتاژ 400 ولت تنها در دور 3000 و به صورت سه فاز مطابق جدول زیر است.

سری های الکتروموتورتوان خروجی (kw)فریم سایز (mm)جریان مصرفی (A)دور موتور (rpm)قطر شفت (mm)COSɸوزن (kg)
DR63S20.18630.453000110.886.2
DR63M20.25630.653000110.866.2
DR63L20.37630.923000110.876.7
DT71D20.55711.653000140.787
DT80K20.758023000190.869.9
DT80N21.1802.653000190.8411.5
DT90S21.5903.83000240.8216
DT90L22.2905.13000240.8218
DV100M231005.93000280.9427
DV112M241128.13000280.8836
DV132S2513210.53000380.8845
DV132M27.513215.23000380.8666
DV132ML29.213218.13000380.8775
DV160M211160213000420.8884
DV160L215160323000420.8124
DV180M218.5160373000420.85147
DV180L222160443000420.85158
مشخصات فنی الکتروموتور سه فاز SEW سری DV, DR, DT
الکتروموتور sew سری DR
الکتروموتور sew سری DR

معرفی ویژگی الکتروموتور SEW سری DR

الکتروموتور سری DR گونه ای از مدل های الکتروموتور SEW است که دارای کلاس راندمان IE1 تا IE4 و همچنین سیستم ترمز مطمئن می باشد.سایر ویژگی های این مدل به شرح زیر است.

طراحی مناسب
کلاس بازدهی IE1 تا IE4
مورد استفاده در کارهای عمومی
انعطاف پذیری بالا
انتخاب آسان الکتروموتور مناسب برای خرید
دارای سیستم ترمز جامع به طوری که در هر سایز موتور 3 سایز ترمز مختلف وجود دارد.
صرفه جویی در زمان از طریق بهینه سازی فرآیند انتخاب موتور ، سفارش و خدمات

انواع الکتروموتور سری DR

الکتروموتور سری DRS
مورد استفاده در کلاس بازدهی IE1

الکتروموتور سری DRE
مورد استفاده در کلاس بازدهی IE2

الکتروموتور سری DRN
مورد استفاده در کلاس بازدهی IE3

الکتروموتور سری DRP
مورد استفاده در کلاس بازدهی IE3

الکتروموتور سری DRU
مورد استفاده در کلاس بازدهی IE4

کاربرد الکتروموتور SEW AC سری DR , DT

کاربردهایی که نیاز به ترمز مکانیکی fail-safe دارند.
تسمه نقاله های لجستیک در همه ی سایزها
بالابر ساختمانی
کاربردهایی که نیاز به کنترل دقیق دارند
کاربردهای پوزیشنینگ با انکودرهای یکپارچه (integrated) یا نصب شده (mounted)
قابل استفاده در تمامی صنایع

الکتروموتور سری DRS، اس ای دبلیو

الکتروموتور SEW سری DRS نوع دیگری از موتور های سه فاز این شرکت هستند که در رنج توانی 0.25 تا 200 کیلو وات و دور های موتور 3000، 1500 و 1000 موجودند. همچنین ولتاژ مصرفی آن ها به صورت 400 ولت و فرکانس کارکرد 50 هرتز می باشد.

دور های الکتروموتور SEW1000 rpm1500 rpm3000 rpm
فریم سایز (mm)71-16071-31571-132
توان خروجی (kw)0.25-7.50.37-2000.55-9.2
جریان مصرفی (A)0.83-17.31.14-3501.37-16.9
قطر شفت (mm)14-4214-8014-38
COSɸ0.68-0.760.7-0.880.79-0.91
وزن (kg)7.8-927.8-11709.1-60
مشخصات فنی الکتروموتور sew سری DRS

الکتروموتور های دو سرعته SEW

الکتروموتور های دو سرعته که در سری های DR موجود هستند نوعی از دینام های SEW است که دارای قابلیت تغییر پل می باشد وبه الکتروموتور های قطب متغیر نیز معروفند. الکتروموتورهای دو سرعته با ترکیب توان 0.15 / 0.20 تا 34 / 18 و با نسبت 1:2 یا 1:4 تولید می گردند و در فرکانس 50 و 60 هرتز قابل کاربرد است. به همین دلیل خریداران به راحتی می توانند الکتروموتور خود را در رنج مورد نظر تهیه نمایند پل های موتور در این سری از دینام ها به صورت 4 و 2 پل یا 4 و 8 بکار می رود. همچنین سیم پیچی استاندارد این موتورهای قطب متغیر ، امکان تعمیر آنها در شرایط اضطراری را میسر می سازد.

الکتروموتور های دو سرعته SEW
الکتروموتور های دو سرعته SEW

کاربرد های الکتروموتور قطب متغیر SEW

محدود کردن بار مکانیکی در زمان startup
با محدود کردن بار مکانیکی در زمان startup از سرعت کم استفاده می شود و سپس سرعت بدون توقف به سرعت بالاتر سوئیچ می شود و درست در لحظه ی قبل از رسیدن به موقعیت نهایی ، سرعت به حد پایین تغییر پیدا می کند و این مسئله مانع از عبور از موقعیت نهایی (target position) خواهد شد.

انتقال پیوسته ی مواد در یک جهت
در هنگام انتقال پیوسته ی مواد در یک جهت که منجر به شرایط مختلف حمل بار برای دو جهت چرخش درایو می شود : برای بهینه کردن زمان برگشت بدون بار ، سیستم به سرعت بالا سوئیچ می کند و سریع به نقطه ی شروع باز خواهد گشت. این نوع الکتروموتور در کانوایرهای بالارونده برای حمل مواد ساختمانی یا فله یا تراموای برقی و میزهای چرخشی کاربرد دارند.

سرعت های متغیر برای حمل مواد با مقادیر متفاوت
درتسمه نقاله های حمل مواد ساختمانی و فله ای، برای کاهش فشار بر ماشین آلات و اجزاء سیستم مورد استفاده قرار می گیرند.

انواع الکتروموتور سنکرون DR…J با فناوری LSPM (SEW)

الکتروموتور LSPM یک موتور AC آسنکرون است که یک مغناطیس دائم اضافی در روتور قفسه سنجابی آن وجود دارد . بعد از استارت آسنکرون موتور ، این الکتروموتور با فرکانس کارکرد خود بصورت هماهنگ و در حالت (mode) سنکرون کار می کند و فریم سایز این موتور ها از 71S تا 100L می باشد.

این سری از الکتروموتور ها دارای بالاترین سطح بازدهی انرژی و طراحی کامپکت هستند و سه کلاس بازدهی IE2.IE3 و IE4 را پوشش می دهند.

ویژگی الکتروموتور AC سنکرون SEW

گستردگی بازدهی انرژی
بدلیل اینکه شما قادر به استفاده از الکتروموتورهای سنکرون DR..j با بالاترین کلاس بازدهی IE4 در سراسرجهان هستید.

کاهش سایز
الکتروموتورهای سری DR..j شرکت SEW می توانند تا 2 سایز کوچکتر از موتورهای آسنکرون استاندارد مشابه خود انتخاب شوند.

سرعت ثابت
بدلیل اینکه موتورهای سری DR..j می توانند ( مستقل از میزان بار ) با سرعت ثابت کار کنند ، قادر به عملکرد هماهنگ با فرکانس عملیاتی خود ( بدون اسلیپ ) هستند.

الکتروموتور مدل LSPM اس ای دبلیو
الکتروموتور مدل LSPM اس ای دبلیو

کاربرد الکتروموتور AC سنکرون SEW سری DR…j

کارکرد دائم

مانند تسمه نقاله های حمل بار در بخش لجستیک فرودگاه ها یا کاربردهای پمپ

کاربردهایی که نیازمند سرعت بالا هستند

مانند درایوهای پمپ های چرخشی برای تامین مواد در ماشین آلات نساجی ، رولر درایوهادرکارخانجات شیشه یا درایوهای کانوایر برای فرآیندهای پوشش دهنده ( coating processes )

 طراحی سیستم های جدید با بازدهی بالا

بعنوان مثال : تعویض الکتروموتورهای رلوکتانس یا الکتروموتورهای IE2 با سایز مشابه

کاربردهایی در تکنولوژی فرآیند

این الکتروموتور با اینورتر فرکانس سری MOVITRAC@LTP B و MOVITRAC@B بصورت بسیار موثری بعنوان درایو تکی یا گروهی عمل می نماید

الکتروموتور تک فاز SEW سری DRK

یکی از ویژگی های خاص الکتروموتور تک فاز سری DRK شرکت SEW خازن راه انداز داخلی آن است که درون جعبه ترمینال موتور تعبیه شده است .این مسئله نه تنها منجر به کامپکت شدن موتور می شود ، بلکه امکان استفاده از آن در کاربردهایی با درجه ی حفاظت IP66 را میسر می سازد.

این الکتروموتورها در سراسر جهان قابل استفاده هستند زیرا قابلیت عملکرد با فرکانس 50 یا 60 Hz و ولتاژ 220 تا 230 V را دارا می باشند.

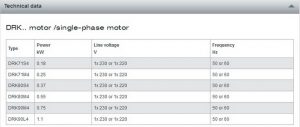

در نهایت 6 سایز مختلف در رنج توان 0.18 تا 1.1 KW تولید می شود.
در کاربردهایی که نیاز به گشتاور راه اندازی بالا ندارند : مانند فن ها ، پمپ ها یا کمپکتورها می توان ازالکتروموتور تک فاز SEW سری DRK استفاده نمود.

دینام SEW سری DRK
دینام SEW سری DRK

الکتروموتور ضد انفجار EDR

الکتروموتور اس ای دبلیو سری EDR از جمله الکتروموتور های ضد انفجار یا ضد حریق SEW می باشد که تحت برترین و مهم ترین استاندارد های بین المللی تولید و طراحی شده اند. این موتور ها در مکان هایی با احتمال انفجار و یا آتش و حریق مورد استفاده قرار می گیرند و فریم آن ها در 14 سایز، 63 تا 315 تولید می شود. همچنین توان خروجی الکتروموتور ضد انفجار از 0.12 تا 175 کیلووات در فرکانس 50 هرتز و مقدار 0.12 تا 200 کیلووات در فرکانس 60 هرتز می باشد.

الکتروموتور های ضد انفجار EDR، SEW
الکتروموتور های ضد انفجار EDR، SEW
