بوستر پمپ دور متغیر آبرسانی چیست و کاربرد آن در صنعت چیست؟

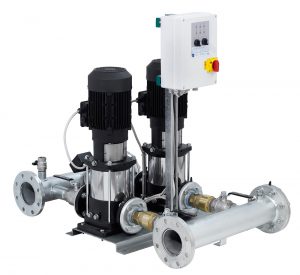

بوستر پمپ آبرسانی (booster pump) دستگاهی متشکل از دو یا چند پمپ یا دو خط یا سه خط که به صورت موازی و کنار یکدیگر به هم متصل هستند، می باشد. این اتصال موازی به این دلیل است که بتوان دبی و هد لازم برای سیستم مورد نظر را تامین کرد.
بوستر پمپ آبرسانی دور متغیر، با دارا بودن قابلیت تنظیم دور موتور، به تناسب با نیاز آب در سیستم، فشار آب مورد نیاز را ایجاد میکند. این ویژگی باعث میشود که بوستر پمپهای آبرسانی دور متغیر، به عنوان یک راه حل کارآمد برای افزایش فشار آب در ساختمانها مورد استفاده قرار گیرند.
با استفاده از بوستر پمپ آبرسانی دور متغیر، میتوان به راحتی برای تأمین فشار آب مورد نیاز در سیستمهای توزیع آب با توجه به نیاز مصرف کنندگان، بهرهبرداری کرد.
در فیلم زیر میتوانید مشاهده کنید که فشار آب طبق میزان آب مصرفی تنظیم میشود و مانند پمپ های دور ثابت فشار آب را با فشار بسیار بالا به لوله ها تزریق نمیکند.
بوستر پمپ ها به دو صورت پمپ های افقی یا پمپ های عمودی و درکنار هم و بصورت اتصالات بعنوان کلکتور اصلی به یک خروجی واحد منتهی می شوند که به منظور کار کرد منظم و بدون صدا و بدون لرزش از ضربه گیرها و شیرآلات و کلکتور ها و منبع تغذیه استفاده می کنند.
در بوستر پمپ ها دستور اصلی راه اندازی را از تابلو برق مستقل در خود پکیج می گیرند و برای کاهش مصرف و کاهش کارکرد 100 درصدی پمپ ها از یک دستگاه کاهنده برق و هزینه مصرف بنام اینورتر استفاده می کنند و از کلید های برق و کنتاکتورها و سیم های رابط و HDMI نیز جهت استفاده بهینه و پیشرفته از بوستر پمپ استفاده می کنند.
راهنمای کامل خرید انواع بوستر پمپ و کاربرد آن در صنایع و ساختمان
تفاوت پمپ و بوستر پمپ آبرسانی
در پمپ های موازی روش کار به این گونه است که ابتدا یکی از پمپ ها روشن شده و شروع به کار می کند تا هنگامی که در سیستم مصرف کمی وجود داشته باشد و فشار تغییر چندانی نکند ولی به محض افزایش مصرف در سیستم که با افت فشار همراه است مواجه شویم .
بوسترپمپ ها با قابلیت تنظیم دور موتور، به صورت دقیق و به تناسب با نیاز آب در سیستم، فشار آب مورد نیاز را ایجاد میکند.
برای تامین و جبران این افت فشار یکی دیگر از پمپ های بوستر پمپ وارد سیستم می شود و به همین ترتیب با افزایش دوباره مصرف و افت فشار پمپ های دیگر نیز وارد سیستم می شود تا افت فشار را جبران کند در واقع فشار آب نباید کاهش یابد چون خود تجهیزات نیز به غیر از مصرف ، عامل افت فشار می باشند که ممکن است لوله ها دچار خرابی و یا نشتی شوند.
ویژگی و مزایای استفاده از بوستر پمپ دور متغیر آبرسانی
- حذف ضربات هیدرولیکی
- قابلیت حمل و نصب آسان
- قابلیت سرویس در حین کار
- وجود سیستم های مختلف محافظت الکترونیک
- صرفه جویی در مصرف انرژی الکتریکی
- آب دهی بسیار پایین تا بسیار بالا
بوستر پمپ آبرسانی دور متغیر، با داشتن ویژگیهایی مانند قابلیت تنظیم دور موتور، کارایی بالا، صرفهجویی در مصرف انرژی، عمر طولانی و دوام بالا، عدم تأثیر آن بر کیفیت آب و توانایی کنترل دقیق فشار آب، به عنوان یک راه حل کارآمد برای افزایش فشار آب در ساختمانها مورد استفاده قرار میگیرد.
با استفاده از بوستر پمپ آبرسانی دور متغیر، میتوان به راحتی برای تأمین فشار آب مورد نیاز در سیستمهای توزیع آب با توجه به نیاز مصرف کنندگان، بهرهبرداری کرد. این پمپ، علاوه بر اینها، با دارا بودن طراحی مدولار و قابل تنظیم با توجه به نیازهای مختلف مصرف کنندگان، به راحتی قابل تطبیق با سیستمهای توزیع آب مختلف است.
با توجه به مزایای فوق، بوستر پمپ آبرسانی دور متغیر، برای استفاده در سیستمهای توزیع آب ساختمانها، بیمارستانها، هتلها، مراکز خرید، کارخانجات و سایر اماکن صنعتی و عمومی مناسب است.
وجود برد اینورتر باعث کنترل میزان دور موتور پمپ شده واین امر باعث صرفه جویی در برق و آب و همچنین عمر بیشتر پمپ میشود و حتی در صورت ضعیف بودن لوله های آب باعث ترکیدگی بر اثر فشار مضاعف نمیشود.
همچنین بعلت دور متغییر بودن صدای کمتری نسبت به سایر مدل پمپ های دیگر دارد.
بوستر پمپ آبرسانی دور ثابت با PLC و بدون PLC
این پمپ ها جهت مصارف آبرسانی کاربرد فراوان دارند. بااین تفاوت که در دو نوع همراه با Change over یا PLC قطعه ی هوشمند که پمپ ها را از طریق برنامه ای که در خود حفظ می کند در طیف زمانی خاصی روشن و خاموش کرده و استهلاک پمپ ها را به یک میزان بالا می برد و نوع دیگر بدون Change over یا PLC که پمپ به ترتیب و از طریق تنظیم کلید های فرمان دهنده در مدار قرار گرفته و فشار شبکه را تامین می کند.
شرکت گذرگاه صنعت و تجارت ایرانیان تامین کننده و وارد کننده انواع پمپ،گیربکس،الکتروموتور،بوستر پمپ،بیرینگ و کمپرسور در ایران می باشد.
بوستر پمپ دور متغییر آبرسانی و مدار فرمان بوستر پمپ Variable Frequency Drive/ Inverter
پمپ دور متغیریا پمپ آب رسانی این بوستر پمپ ها جهت مصارف آب رسانی بیشتر مورد استفاده قرار می گیرند. تفاوت عمده این بوستر پمپ ها در قطعه هوشمند موجود در برد الکترونیکی آن می باشد که کار کنترل دور موتور دینام در سازه را بر اساس هرتز HZ صورت می دهد و الکتروموتور به یکباره در شدت جریان HZ 50 قرار نمی گیرد و این افزایش شدت جریان به صورت تدریجی می باشد.
اجزاء و عملکرد بوستر پمپ آبرسانی دور متغییر
گشتاور راه اندازی 200%
انواع ورودی ها و خروجی های دیجتال و آنالوگ
قابلیت کپی پارامترها از طریق کپی کد
قابلیت کنترل گشتاور علاوه بر کنترل دور
قابلیت Close Loop شدن با برد ENCODER
عمده مزیت استفاده از این نوع بوستر پمپ ها ،کاهش استهلاک پمپ ،کاهش مصرف انرژی الکتریکی و فعالیت نرم و بدون صدای این پمپ ها می باشد. در این قبیل بوستر پمپ ها دور موتور به تدریج و بر اساس نیاز شبکه افزایش و کاهش می یابد.
پمپ های گرندفوس به صورت CM و CME در بازار موجود می باشد.
تفاوت بین CM و CME محدوده پمپ موتور است. پمپ های CM با موتورهای دور ثابت کار می کنند، در حالی که
موتورهای پمپ CME یک مبدل فرکانس یکپارچه و کنترل کننده PID دارند.
در یک بوستر پمپ دور متغير برخلاف بوستر پمـپ هاي دور ثابت كه الكتروپمپ هاي آن به یکباره روشن و خاموش می شوند، روشن و خاموش شدن الكتروپمپ ها كاملا نرم و تغييرات سرعت گردش آنها به تدريج و با تغييرات دبی مصرف آب صورت می گيرد.
مشخصات فنی بوستر پمپ و کنترلر بوستر پمپ آب رسانی دور متغیر
بوستر پمپ ها یا پمپ های موازی بر اساس میزان دبی و ارتفاع مورد مصرف طراحی و ساخته می شوند که عمدا بصورت دو پمپه یا نهایتا سه پمپ طراحی و ساخته می شوند.
در برخی از بوستر پمپ ها یک پمپ پیشران بعنوان پمپ جوکی طراحی می شود تا در ابتدای مصرف و به منظور جلوگیری از استارت پمپ های اصلی در مدار قرار بگیرد.
بوستر پمپ ها عمدا به دوصورت بوستر پمپ آبرسانی و بوستر پمپ آتشنشانی طراحی و ساخته می گردند که بوستر پمپ آبرسانی نیز به دو صورت دور متغیر و دور ثابت ساخته می شوند.
در بوستر پمپ های دور متغیر از یک اینورتر جهت تغییر دور الکتروموتور های پمپ به منظور کاهش مصرف برق و انرژی و عدم ضربه اولیه استارت که بعنوان ضربه قوچی نیز شناخته می شود بهره می گیرند.
دبی | 10 الی 500 متر مکعب بر ساعت |
هد | 50 الی 150 متر ستون آب |
توان موتور | 5.5 الی 550 کیلووات |
جنس پمپ و پروانه | چدنی و استنلس استیل 316 |
تعداد پمپ | 2 و 3 و 4 پمپه |
برق مصرفی | بر اساس تعداد و توان پمپ ها سه فاز |
کاربرد بوستر پمپ دور متغیر و ثابت آب رسانی در کجاست ؟
جهت آبرسانی و افزایش فشار شبکه های آب شهری
آبرسانی و افزایش فشارشبکه های آب ساختمانی
آبیاری پارک ها و فضای سبز
آبیاری مراکز تجاری، بیمارستان ها ، فرودگاهها و مراکز صنعتی
بوستر پمپ های آتش نشانی دور ثابت بوده و جهت مصارف آتش نشانی استفاده می شود.
در زمان احتراق و آتش سوزی در مجتمع های تولید و صنعتی بزرگ از قبیل نیروگاه های برق و پتروشیمی ها صنایع نفتی و گازی و تولید سیالات قابل اشتعال و غیره به منظو دسترسی سریع برای اطفاء حریق و شعله های آتش و جهت آسیب پذیری کمتر اغلب شرکت ها در چنین شرایطی یک الی دو سیستم بوستر پمپ دور ثابت آتشنشانی در مجموعه خود تعبیه می بینند تا بر اثر احتراق هزینه و آسیب کمتری به محل آتش سوزی وارد گردد.
مقایسه بوستر پمپ دور متغیر با بوستر پمپ دور ثابت آبرسانی
در صنعت پمپها، دو نوع پمپ بوستر پمپ دور ثابت و بوستر پمپ آبرسانی دور متغیر وجود دارند که به منظور افزایش فشار آب در سیستمهای توزیع آب مورد استفاده قرار میگیرند. در این مقاله، به مقایسه بین این دو نوع پمپ پرداخته میشود.
بوستر پمپ دور ثابت چیست و چه طرز کاری دارد ؟
بوستر پمپ دور ثابت، یکی از پمپهای مورد استفاده در سیستمهای توزیع آب است که برای افزایش فشار آب در سیستمهای توزیع آب استفاده میشود. این نوع پمپ، با دارا بودن یک موتور الکتریکی و پمپهای افقی چند مرحلهای، قادر به تأمین فشار آب مورد نیاز در سیستمهای توزیع آب است.
1- قابلیت تنظیم دقیق فشار آب
بوستر پمپ آبرسانی دور متغیر، با داشتن قابلیت تنظیم دور موتور، به صورت دقیق و به تناسب با نیاز آب در سیستم، فشار آب مورد نیاز را ایجاد میکند. در حالی که بوستر پمپ دور ثابت، فشار آب را به صورت ثابت و بدون توجه به نیاز آب در سیستم افزایش میدهد.
1- صرفهجویی در مصرف انرژی
بوستر پمپ آبرسانی دور متغیر، با قابلیت تنظیم دور موتور، توانایی صرفهجویی در مصرف انرژی را دارد، زیرا تنها دور موتور را تنظیم میکند که لازم است. در حالی که بوستر پمپ دور ثابت، بدون توجه به نیاز آب، دور موتور را به صورت ثابت تنظیم میکند و در نتیجه بیشترین مصرف انرژی را دارد.
3- کنترل دقیق فشار آب
با توجه به قابلیت تنظیم دقیق فشار آب در بوستر پمپ آبرسانی دور متغیر، کنترل دقیقتری بر روی فشار آب در سیستم توزیع آب دارد. در حالی که در بوستر پمپ دور ثابت، فشار آب به صورت ثابت و بدون توجه به نیاز سیستم، تنظیم میشود و کنترل دقیقی در این مورد ندارد.
4- هزینهی تعمیر و نگهداری پمپ
بوستر پمپ آبرسانی دور متغیر، با داشتن قابلیت تنظیم دقیق دور موتور، میتواند هزینهی نگهداری را کاهش دهد، زیرا موتور با توجه به نیاز سیستم تنظیم میشود و بیشترین مصرف انرژی را ندارد. در حالی که بوستر پمپ دور ثابت،دور موتور را به صورت ثابت تنظیم میکند و بیشترین مصرف انرژی را دارد و هزینهی نگهداری بالاتری دارد.
5- استاندارد ها و امنیت خاطر از عملکرد
بوستر پمپ آبرسانی دور متغیر، با داشتن قابلیت تنظیم دقیق دور موتور، قابلیت اعتماد بیشتری نسبت به بوستر پمپ دور ثابت دارد. زیرا با تنظیم دقیق دور موتور، میتوان از نرخ خرابی کمتری برخوردار بود.
به طور کلی، بوستر پمپ آبرسانی دور متغیر، با قابلیت تنظیم دقیق دور موتور، صرفهجویی در مصرف انرژی، کنترل دقیق فشار آب و هزینهی نگهداری کمتر، بهترین گزینه برای سیستمهای توزیع آب با نیازهای متنوع است. در حالی که بوستر پمپ دور ثابت، برای سیستمهای توزیع آب با نیاز ثابت و یکنواخت مناسب است.
کاتالوگ و قیمت بوستر پمپ آب رسانی دور متغیر و دور ثابت
با توجه به متغیر بودن مصارف پمپ های دور متغیر در منازل و برج های مسکونی یا بلند مرتبه ها و انتخاب بوستر پمپ بر اساس میزان مصرف و میزان طبقات برج ها می بایست در ابتدا انواع پمپ معین گردد که از نوع بوستر پمپ آبرسانی دور متغیر باشد یا بوستر پمپ دور ثابت آتشنشانی مشخص گردد و سپس کاتالوگ محصول مورد درنظر انتخاب و در اختیار مصرف کننده ها قرار میگیرد.
دریافت کاتالوگ بوستر پمپ آبرسانی پنتاکس
انواع بوستر پمپ آبرسانی دور متغیر و دور ثابت
پمپ آبرسانی دور متغیر پنتاکس
پمپ آب رسانی سایر
پمپ آبرسانی دور متغیر لوارا
پمپ آبرسانی دور متغیر پمپیران
پمپ آبرسانی دور متغیر گراندفوس
پمپ آبرسانی دور متغیر ابارا
پمپ آبرسانی دور متغیر خانگی
پمپ آبرسانی دور متغیر گراندفارس
از معایب بوستر پمپ های دورمتغیر میتوان به صدای بالا و لرزش هنگام کار اشاره کرد و گاها بعلت نصب اشتباه این پمپ ها باعث افزایش دمای آب و کاهش رانمدمان پمپ ها که با افت فشار روبرو میشود.
نصب و راه اندازی بوستر پمپ دور متغیر و دور ثابت آبرسانی
نصب و راهاندازی بوستر پمپ آبرسانی دور متغیر توسط کارشناسان گذرگاه صنعت انجام میشود که شمابا رعایت چند نکته زیر و داشتن پیش ززمینه کاری در این حوزه میتوانید نصب کنید.
۱. انتخاب پمپ مناسب:
برای انتخاب پمپ مناسب، باید ابتدا نیاز سیستم به دبی و فشار آب محاسبه شود. سپس باید پمپی با دبی و فشار مناسب انتخاب شود. همچنین، باید مطمئن شد که پمپ منتخب دارای قابلیت کارکرد دور متغیر باشد.
۲. انتخاب موتور مناسب:
موتور باید با توان مناسب و با دور متغیر باشد تا بتواند با پمپ منتخب کار کند. برای انتخاب موتور مناسب، باید نیاز سیستم به توان محاسبه شود و موتور با توان مناسب انتخاب شود.
۳. انتخاب لولههای مناسب:
لولههای مناسب با قطر و ضخامت مناسب باید در سیستم استفاده شوند تا افت فشار آب کاهش یابد و راندمان پمپ به حداکثر برسد.
۴. نصب پمپ:
پمپ باید در محل مناسب و با اندازه مناسب نصب شود. باید از پایههای مناسب برای نصب پمپ استفاده کرد تا ایجاد لرزش و نویز در سیستم جلوگیری شود. همچنین، تمام اتصالات و شیرها باید به درستی نصب شوند.
۵. اتصالات الکتریکی:
اتصالات الکتریکی بین پمپ و موتور باید به درستی انجام شود. باید از کابلها و محافظ کابل مناسب استفاده کرد و تمام اتصالات الکتریکی به درستی انجام شوند.
۶. تست و راهاندازی:
پس از نصب و اتصالات الکتریکی، باید سیستم تست و راهاندازی شود. در این مرحله، باید تنظیمات پمپ و موتور به درستی انجام شود و عملکرد سیستم بررسی شود. همچنین، باید اطمینان حاصل شود که بوستر پمپ آبرسانی دور متغیر در دمای مناسب کار میکند و هیچ مشکلی در سیستم وجود ندارد.
در نهایت، برای نصب و راهاندازی بوستر پمپ آبرسانی دور متغیر، بهتر است از یک تکنسین مجرب و متخصص در این زمینه استفاده کرد تا از نصب درست و بهینه سیستم اطمینان حاصل شود.
