معرفی پمپ دیافراگمی  گراکو هاسکی پنوماتیک  Graco Husky

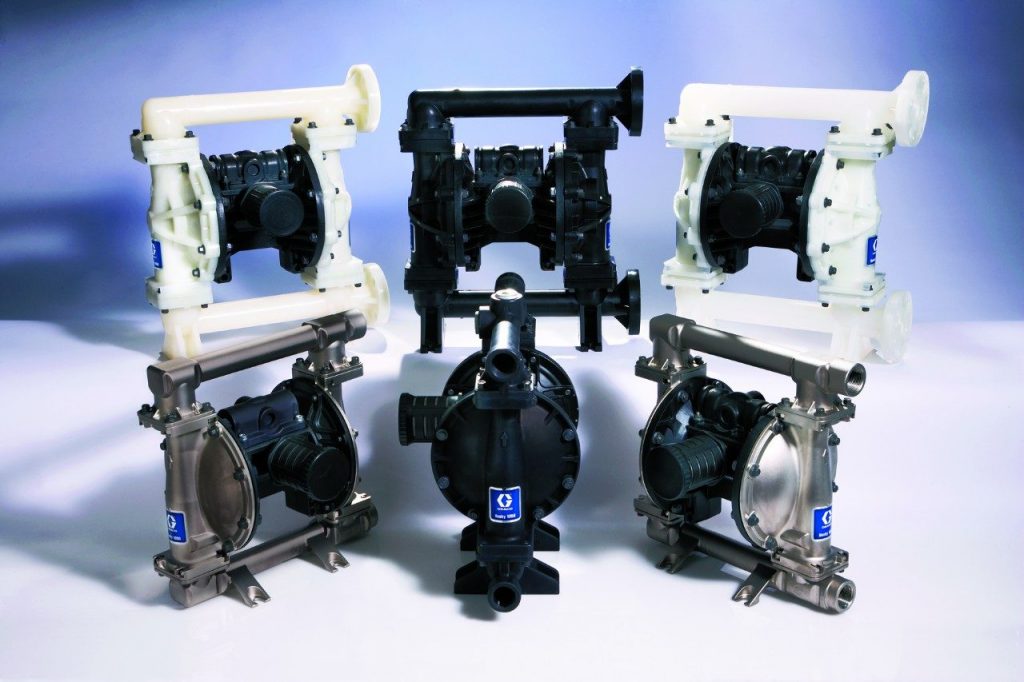

پمپ دیافراگمی گراکو هاسکی
پمپ دیافراگمی گراکو هاسکی

شرکت گراکو هاسکی در سال 1926 فعاليتش را در آمریکا با توليد تجهيزات انتقال سيال و دستگاه هاي اسپري رنگ و کامپوزيت آغاز کرد. شرکت گراکو یکی از محصولات خود را در قالب پمپ دیافراگمی تولید کرد و از نظر تنوع يکي از بزرگترين و وسيع ترين توليد کنندگان و رهبران تجهيزات انتقال سيال و صنعت پمپ در جهان می باشد.
بسیاری از محصولات گراکو دارای گواهینامه استاندارد و معتبر جهانی می باشند. پمپ های دیافراگمی این شرکت تحت نام تجاری هاسکی (Husky) در دنیا شناخته می شوند.

پمپ دیافراگمی ، پمپی از خانواده پمپ های جابجایی مثبت ( Positive Displacement Pump ) می باشد که بوسیله عملگر و اکچویتور پنوماتیک بوده و بوسیله جریان فشار باد یا هوای فشرده و از طریق دیافرگم های تعبیه شده در پمپ ، باعث جابجایی سیال می شود که غالبا از جنس پلاستیک و فلز تولید و در اختیار مصرف کنندگان قرار می گیرد .

پمپ دیافراگمی گراکو هاسکی آمریکا بدلیل افزایش جریان سیال در پمپ منحصر بفرد بوده و مزایای پمپ دیافراگمی هاسکی بشرح ذیل می باشد

  • ضد انفجار ( بهدلیل حذف شعله از مثلث آتش که شامل اکسیژن، ماده سوختنی و شعله می باشد )
  • حذف مکانیکال سیل از ساختار پمپ
  • قابلیت غوطه وری در سیال
  • مقاوم در برابر مواد خورنده
  • کارکرد آسان و عمر طولانی
  • خود مکش و بدون نیاز به هواگیری
  • قابلیت نصب در بالاتر از سطح سیال، زیرسطح سیال و به حالت غوطه ور درون سیال
  • تعمیرات و نگهداری آسان
  • قابلیت کنترل و تنظیم دبی و فشار پمپاژ با تغییر فشار هوای مصرفی
  • قابلیت کارکرد خشک
  • قابلیت نصب در محیط های بسته ( بدلیل اینکه در حین کار ایجاد حرارت نمی کند )
  • قابلیت پرتابل و نصب در مکان های مختلف
  • حداقل نشتی ( نزدیک به صفر ) بهترین انتخاب جهت سیالات سمی، خورنده و قابل اشتعال و قابل انفجار
پمپ دیافراگمی هاسکی

مشخصات پمپ دیافراگمی گراکو هاسکی

بطور کلی می توان گفت که پمپ دیافراگمی گراکو در سایزهای 3/8,1/2,3/4,1/2,2,3 اینچ ساخته می شود و در برخی از صنایع نیز پمپ دیافراگمی برقی نصب و راه اندازی گردیده است که وارادت و فروش ، گارانتی و خدمات پس از فروش این پمپ ها و مشاوره فوق تخصصی جهت انتخاب ، نصب و راه اندازی پمپ ها  با متریال های آلومینیوم ، استنلس استیل ، پلاستیکی و  کاینار طی تماس با کارشناسان مجرب  شرکت گذرگاه صنعت و تجارت ایرانیان ، خدمات مقتضی تقدیم حضورتان می گردد. البته برخی از سازندگان در شرایط خاص سایزهای بالاتر تا 6 اینچ را نیز تولید کرده اند.

حداکثر دبی 1135 لیتر بر دقیقه
پورت سایز” 3 – ” ¼
حداکثر هد 80 متر
حداکثر فشار عملیاتی8 بار

پمپ دیافراگمی گراکو هاسکی

پمپ دیافراگمی گراکو هاسکی ، از خانواده پمپ های جابجایی مثبت ( Positive Displacement Pump ) می باشد که بوسیله عملگر و اکچویتور پنوماتیک بوده و بوسیله جریان فشار باد یا هوای فشرده و از طریق دیافرگم های تعبیه شده در پمپ باعث جابجایی سیال می شود که غالبا از جنس پلاستیک و فلز تولید و در اختیار مصرف کنندگان قرار می گیرد . معمولا دارای دو یا چهار عدد دیافراگم ، چهار عدد سیت ، چهار عدد بال Ball  و قسمت مرکزی یا بعبارت دیگر Center Section  که عامل اتصال اجزاء پمپ به همدیگر می باشد، تشکیل شده است.

پمپ دیافراگمی پنوماتیک-بادی
پمپ دیافراگمی پنوماتیک ( بادی )
پمپ دیافراگمی گراکو هاسکی GRACO
پمپ دیافراگمی گراکو هاسکی GRACO
پمپ های دیافراگمی Husky سری 205
حداکثر دبی 19 لیتر بر دقیقه
حداکثر فشار 7 bar
سایز اتصالات ورودی و خروجی ” 1/4 inch
حداکثر مکش 3 متر
حداکثر ویسکوزیته 500 cps
جنس پمپپلی پروپیلن ، استال ، PVDF
وزن پمپ 1.3 کیلوگرم
اندازه ذرات جامد سیال1.5 میلی متر
پمپ های دیافراگمی Husky سری 307
حداکثر دبی 26 لیتر بر دقیقه
حداکثر فشار 7 bar
سایز اتصالات ورودی و خروجی ” 3/8 inch
حداکثر مکش 3.7 متر
حداکثر ویسکوزیته 1000 cps
جنس پمپپلی پروپیلن ، اکتال
وزن پمپ 2.4 کیلوگرم
اندازه ذرات جامد سیال1.6 میلی متر
پمپ های دیافراگمی Husky سری 515
حداکثر دبی 57 لیتر بر دقیقه
حداکثر فشار 7 bar
سایز اتصالات ورودی و خروجی ” 1/2 inch
حداکثر مکش 3.7 متر
حداکثر ویسکوزیته 500 cps
جنس پمپپلی پروپیلن ، اکتال ، PVDF
وزن پمپ 3.5 کیلوگرم
اندازه ذرات جامد سیال2.5 میلی متر
پمپ های دیافراگمی Husky سری 716
حداکثر دبی 61 لیتر بر دقیقه
حداکثر فشار 7 bar
سایز اتصالات ورودی و خروجی ” 3/4 inch
حداکثر مکش 3.7 متر
حداکثر ویسکوزیته 500 cps
جنس پمپآلومینیوم ، استنلس استیل 316
وزن پمپ 8.2 کیلوگرم
اندازه ذرات جامد سیال2.5 میلی متر
پمپ های دیافراگمی Husky سری 1050
حداکثر دبی 189 لیتر بر دقیقه
حداکثر فشار 8.6 bar
سایز اتصالات ورودی و خروجی ” 1 inch
حداکثر مکش 4.9 متر
حداکثر ویسکوزیته 10000 cps
جنس پمپپلی پروپیلن ، پلی رسانا ، PVDF
وزن پمپ 11.8 کیلوگرم
اندازه ذرات جامد سیال3.2 میلی متر
پمپ های دیافراگمی Husky سری 1590
حداکثر دبی 379 لیتر بر دقیقه
حداکثر فشار 8.3 bar
سایز اتصالات ورودی و خروجی ” 1/2 – ” 1 inch
حداکثر مکش 6.8 متر
حداکثر ویسکوزیته 15000 cps
جنس پمپپلی پروپیلن ، PVDF
وزن پمپ 22 کیلوگرم
اندازه ذرات جامد سیال4.8 میلی متر
پمپ های دیافراگمی Husky سری 15120
حداکثر دبی 454 لیتر بر دقیقه
حداکثر فشار 8.3 bar
سایز اتصالات ورودی و خروجی ” 1/2 – ” 1 inch
حداکثر مکش 7.6 متر
حداکثر ویسکوزیته 15000 cps
جنس پمپپلی پروپیلن ، PVDF
وزن پمپ 33.6 کیلوگرم
اندازه ذرات جامد سیال6.3 میلی متر
پمپ های دیافراگمی Husky سری 2150
حداکثر دبی 568 لیتر بر دقیقه
حداکثر فشار 8.3 bar
سایز اتصالات ورودی و خروجی ” 2 inch
حداکثر مکش 5.5 متر
حداکثر ویسکوزیته 20000 cps
جنس پمپپلی پروپیلن ، PVDF
وزن پمپ 31 کیلوگرم
اندازه ذرات جامد سیال6.3 میلی متر
پمپ های دیافراگمی Husky سری 3300
حداکثر دبی 1059 ( پلاستیک ) 1135 ( فلز ) لیتر بر دقیقه
حداکثر فشار 7 bar
سایز اتصالات ورودی و خروجی ” 3 inch
حداکثر مکش 3.6 متر
حداکثر ویسکوزیته 20000 cps
جنس پمپپلی پروپیلن
وزن پمپ 90.7 کیلوگرم
اندازه ذرات جامد سیال12.7 میلی متر

طریقه عملکرد پمپ دیافراگمی گراکو هاسکی

پمپ دیافراگمی پنوماتیک گراکو ، یک پمپ رفت و برگشتی می باشد که از هوای فشرده تولید شده از کمپرسور به عنوان منبع تغذیه استفاده می کند. هوای فشرده که می بایست کاملا تحت کنترل باشد بوسیله اتصالات پنوماتیک به قسمت مرکزی پمپ وصل شده و همزمان با وارد شدن هوای فشرده به بخش مرکزی ( Center Section ) پمپ ، سوپاپ های موجود در پمپ تحریک شده و با بالا و پائین آمدن ، موجب ساکشن یا مکش منفی ( Negative Suction )  سیال گردیده و با عقب و جلو شدن دیافراگم های لاستیکی پمپ ، جابجایی سیال انجام می پذیرد و همچنین وجود سوپاپ های موجود در پمپ باعث می شود از برگشت سیال به عقب و به مخزن جلوگیری شود.

پمپ دیافراگمی بادی-پنوماتیک
پمپ دیافراگمی بادی ( پنوماتیکی )

جنس و مشخصات فنی پمپ دیافراگمی گراکو هاسکی

  • بدنه Polypropylene
  • بدنه استنلس استیل Stainless Steel
  • بدنه آلومینیوم Aluminum
  • بدنه استال Asetal
  • بدنه کاینار Kynar
  • بدنه PVDF – Polyvinylidene fluoride
  • بدنه چدن داکتیل

جنس و متریال دیافراگم پمپ دیافراگمی گراکو هاسکی Graco

  • Teflon-PTFE
  • Hytral
  • santoperne
  • Buna
  • Nitril
  • Neoprene
مجموعه پمپ های دیافراگمی هاسکی

پمپ دیافراگمی پنوماتیک بشکه کش گراکو هاسکی

پمپ دیافراگمی با هوای فشرده کار کرده و با توانایی مکش بالا، جهت پمپاژ انواع سیالات و بعنوان غلیظ کش مورد استفاده قرار می گیرد و با توجه به ویسکوزیته و خورندگی سیال با متریال های متفاوت و سایز های گوناگون از قبیل شفت کوتاه و بلند تولید می شود.

پمپ دیافراگمی بشکه کش پنوماتیک
پمپ دیافراگمی بشکه کش پنوماتیک
پمپ دیافراگمی بشکه کش
پمپ دیافراگمی بشکه کش

کاربرد پمپ دیافراگمی گراکو هاسکی یا پمپ بادی گراکو

پمپ دیافراگمی هاسکی جهت پمپاژ انواع سیالات روان و غلیظ مورد استفاده قرار می گیرد.

  • تخلیه سیالات قابل اشتعال
  • انواع الکل ها
  • روغن های خوراکی و صنعتی
  • گازهای مایع
  • اسیدها و بازها
  • آبمیوه ، شیر و سیالات خوراکی
  • مواد شوینده
  • جابجایی و پمپاژ اسید ها ( اسید سولفوریک  H2SO4 . اسید فسفریک  H3PO4 . اسید نیتریک   HNO3 . اسید کلریدریک  HCL )
  • آب ژاول
  • وایتکس
  • هیدروکربن ها
  • آلیفاتیک
  • آروماتیک
  • دیسکلر
  • بنزین
  • نفت

ویژگی پمپ دیافراگمی گراکو هاسکی graco

از آنجا که پمپ دیافراگمی گراکو هاسکی Graco با هوای فشرده کار می کند در مواردی که سیال و یا محیط قابلیت اشتعال و یا انفجار دارد بسیار مناسب و پرکاربرد می باشد و می بایست پمپ دیافراگمی هاسکی را از نمایندگی پمپ هاسکی بمنظور اطمینان از اصالت و اورجینال بودن کالا تهیه نمود.
فشار و هد تولید شده توسط پمپ تا ۶۰m نیز می رسد.
توانایی پمپاژ سیالات سنگین با ویسکوزیته بالا مانند انواع روغن ها و ….
قدرت مکش بالا و توانایی مکش از بشکه ها و مخازن با ابعاد گوناگون

پمپ دیافراگمی گراکو هاسکی
پمپ دیافراگمی گراکو هاسکی

انواع و لیست قیمت پمپ دیافراگمی گراکو هاسکی Graco Husky

پمپ دیافراگمی گراکو هاسکی سری 205

پمپ دیافراگمی گراکو هاسکی 205
پمپ دیافراگمی گراکو هاسکی 205

پمپ دیافراگمی گراکو سری 307

پمپ دیافراگمی گراکو هاسکی 307
پمپ دیافراگمی گراکو هاسکی 307

پمپ دیافراگمی گراکو هاسکی سری 515

پمپ دیافراگمی گراکو هاسکی 515
پمپ دیافراگمی گراکو هاسکی 515

پمپ دیافراگمی گراکو هاسکی سری 716

پمپ دیافراگمی گراکو هاسکی 716
پمپ دیافراگمی گراکو هاسکی 716

پمپ گراکو هاسکی سری 1050

پمپ دیافراگمی گراکو هاسکی 1050
پمپ دیافراگمی گراکو هاسکی 1050

پمپ گراکو هاسکی سری 1590

پمپ دیافراگمی گراکو هاسکی 1590
پمپ دیافراگمی گراکو هاسکی 1590

پمپ دیافراگمی Graco Husky سری 2150

پمپ دیافراگمی گراکو هاسکی 2150
پمپ دیافراگمی گراکو هاسکی 2150

پمپ پنوماتیک هاسکی سری 3300

پمپ دیافراگمی گراکو هاسکی 3300
پمپ دیافراگمی گراکو هاسکی 3300

پمپ دیافراگمی هاسکی سری SaniForce

پمپ دیافراگمی هاسکی سری Chem Safe

کاربرد پمپ دیافراگمی هاسکی گراکو Graco Husky

صنایع شیمیایی

صنایع نفت و گاز

صنایع پتروشیمی

صنایع پالایش و پالایشگاز

صنایع کاغذ سازی

صنایع غذایی و دارویی

صنایع کاشی و سرامیک

صنایع نفت و پتروشیمی

صنایع باطری سازی

صنایع رنگ سازی

صنایع چسب و رزین

صنایع تولید پلی اورتان و یلی اورتان

شرکت های حفاری

دکل های نفتی

صنایع تولید اسید و باز

معادن طلا

صنایع تولید سم و سموم صنعتی و کشاورزی

تولید ضد یخ و Adblue

تولید روسوب زدا و آنتی اسکوآلانت

آب و فاضلاب

تصفیه خانه های صنعتی

تولید انواع حلال ها

نصب وتعمیر پمپ دیافراگمی گراکو و پمپ دیافراگمی گراکو هاسکی آمریکا و اروپایی

پمپ دیافراگمی گراکو Air Operated Double Diaphragm Pump-AODD Pump با مکانیزم پنوماتیکی . مزایای منحصر بفردی نسبت به پمپ های دیگر دارند که این مزایا و کاربرد ، عملکرد این پمپ را بسیار بالا برده که عبارتند از : پرتابل بودن ، دارای مکش منفی ، نداشتن نشتی و ضد انفجار بودن .

از طریق تماس با نمایندگی فروش این پمپ در ایران می توانید از قیمت و کاتالوگ و مشخصات فنی و مزایا و معایب آن باخبر باشید .

گذرگاه صنعت و تجارت ایرانیان : 88820089

پمپ دیافراگمی پنوماتیک با مخزن استیل
پمپ دیافراگمی پنوماتیک با مخزن استیل

کاتالوگ و لیست قیمت پمپ دیافراگمی گراکو هاسکی و انواع پمپ دیافراگمی ایرانی :

مصرف کننده عزیز با توجه با وارداتی بودن  پمپ دیافراگمی برقی و دستی و بادی  گراکو هاسکی (HUSKY) و نوسات ارز در بازار ، خواهشمندیم با کارشناسان مجرب مجموعه گذرگاه Gozargah.biz تماس حاصل فرموده و از قیمت نهایی و به روز این کالای تخصصی اطمینان حاصل بفرمایید و از نماینده و عاملیت فروش اصلی در ایران  با شماره 88820089-021 شرکت گذرگاه صنعت و تجارت ایرانیان کالای خود را تهیه و خرید شما شامل گارانتی شرکتی و خدمات پس از فروش خواهد شد.

تعمیر و تعویض قطعات انواع پمپ دیافراگمی Graco آمریکا

شرکت گذرگاه صنعت و تجارت به منظور اورهال و تعمیر و تعویض قطعات معیوب انواع پمپ دیافراگمی گراکو ایتالیا در کارگاه اقدام بعمل آورده و جهت بهره برداری مجدد از پمپ های پلاستیکی و استنلس استیل و آلومینویم در تیپ های مختلف،قطعات معیوب را شناسایی و تقدیم می نماید با توجه به اینکه این کار دانش و تجربه خاص خود را می طلبد پیشنهاد می گردد مصرف کننده های محترم کالا را جهت اورهال و تعمیر برای دفتر مرکزی شرکت واقع در هفت تیر ارسال و اورهال تجهیز در کمترین زمان با نازل ترین هزینه انجام می پذیرد.

محصولات مشابه پمپ دیافراگمی گراکو هاسکی و پمپ دیافراگمی ایرانی

پمپ دیافراگمی دبم DEBEM

پمپ دیافراگمی یامادا ژاپن YAMADA

پمپ دیافراگمی لوتز-جسکو LUTZ-Jesco

پمپ دیافراگمی آرو ARO-ARO Ingersoll Rand

پمپ دیافراگمی ویلدن Wilden

پمپ دیافراگمی ران پمپ Run Pump

پمپ دیافراگمی ریور ویو Rivar Vawe

پمپ دیافراگمی فلویمک Fluimac

پمپ دیافراگمی آرگال ایتالیا Argal

پمپ دیافراگمی سندپایپر Sandpiper

پمپ دیافراگمی ایرانی


به منظور دریافت مشاوره , آگاهی از لیست قیمت و سفارش محصولات با مشاورین و کارشناسان شرکت گذرگاه صنعت و تجارت ایرانیان تماس حاصل فرمائید .

72 437 888 – 89 200 888 –021

فکس : 15 230 888 –021

دیگر محصولات شرکت : Graco husky
