پمپ دیافراگمی و نحوه عملکرد پمپ پنوماتیکی

پمپ دیافراگمی AODD که مخفف عبارت Air Operated Double Diaphragm Pump است یک پمپ از خانواده پمپ های جابجایی مثبت بوده و  عامل محرک این پمپ با هوای فشرده کمپرسور عملکرد داشته و با ورودی هوای فشرده به داخل پمپ و با جابجایی دیافراگم های موجود در داخل هوزینگ پمپ باعث جابجایی و مکش سیال می شود که از مهمترین ویژگی پمپ های دیافراگمی خود مکش بودن و ضد انفجار بودن این پمپ ها می باشد.

در این نوع پمپ بادی یا دیافراگمی بدلیل نبودن آب بند ، نشتی سیال به حداقل خود رسیده و جزء امتیاز این پمپ محسوب می گردد.

پمپ دیافراگمی بادی-پنوماتیک
طرز کار پمپ دیافراگمی بادی-پنوماتیک
  • بدنه اصلی : شامل ورودی و خروجی هوا و مبدل پنوماتیک است که فشار متناوب را برای شیر هوا فراهم می کند و به پمپاژ کمک می کند. مبدل پنوماتیکی یک عنصر کلیدی در عملکرد پمپ است. این مبدل شامل یک سیلندر بیرونی بوده و سیلندر به سه قسمت تقسیم می شود. مبدل پنوماتیک همچنین شامل یک قرقره است که در امتداد محور حرکت می کند و بطور متناوب هوا را دقیقا به دو دریچه و شفت هدایت می کند .
  • منیفولدها : رابط اتصال به سیستم پمپ بوده که به چمبرزهای بیرونی متصل شده اند و مسیر گردش سیال را فراهم می کنند. گاهی اوقات منیفولدها شامل محفظه توپی بوده که دارای شیر تنظیم کننده برای جلوگیری از برگشت مایع مکیده شده به نقطه شروع می باشد.
  • شیر هوا : هوای فشرده را به داخل اتاقک ها ( چمبرزها ) هدایت می کند.
  • دیافراگم ها
اجزاء پمپ دیافراگمی

انواع پمپ دیافراگمی

پمپ های دیافراگم دوگانه

پمپ دیافراگمی گراکو هاسکی

پمپ دیافراگمی دبم ایتالیا

دوزینگ پمپ دیافراگمی برقی

دوزینگ پمپ دیافراگمی کوچک

پمپ دیافراگمی پنوماتیک و بادی

پمپ دیافراگمی آرو

پمپ دیافراگمی یامادا

پمپ دیافراگمی ایرانی

فیلم معرفی پمپ دیافراگمی

این نوع پمپ در صنایع شیمیائی و پتروشیمی ، صنایع داروئی و شرکت های حفاری ، پالایش نفت و گاز ، آب و فاضلاب و تصفیه خانه ها ، فیلتر پرس ها ، سیستم های بیولوژیکی و آزمایشگاهی و تولیدات اسید و باز استفاده گردیده و پرمصرف ترین پمپ ها در این صنایع می باشد.

در صنایع معدنی و حفر تونل جهت جابجایی سیالات فاضلابی و کاشی و سرامیک ها نیز پر کاربرد می باشد.

جنس پمپ دیافراگمی

پمپ پنوماتیک از جنس PP, stainless steel , Aluminum  , GG 25 و یا پلاستیکی ، استیل ضد زنگ ، آلومینیومی و چدنی ساخته می شوند و جنس دیافراگم این نوع پمپ ها عمدتا از جنس پلاستیک ، لاستیک و تفلون تولید و در داخل پمپ نصب می گردد.

اصولا جنس پمپ دیافراگمی با توجه به نوع سیال پمپاژ شونده انتخاب و ساخته می شوند و قطعات تفلونی داخلی پمپ باعث خورده نشدن این قطعات می شوند.

اجزا و مشخصات فنی پمپ دیافراگمی
قطعات و مشخصات فنی پمپ دیافراگمی

اتصالات پمپ بادی یا دیافراگمی

انواع پمپ بادی در سایز های زیر تولید و ارائه می گردد:

3/8 اینچ     1/2 اینچ     3/4 اینچ     1 اینچ     1.5 اینچ

2 اینچ     3 اینچ

اتصالات این پمپ ها عمدتا رزوه ای و فلنچی می باشد همچنین متریال و جنس این پمپ ها از پلاستیک ، آلومینیوم و استنلس استیل ساخته می شوند و قطعات داخلی پمپ دیافراگمی از جنس تفلون و لاستیک تهیه می گردند.

پمپ های دیافراگمی پنوماتیک از دیافراگم و توپک ها ، نشیمنگاه و اورینگ و قسمت هوا تشکیل شده اند که به قسمت هوای این پمپ Air Motor گفته می شود.

با توجه به تخصصی بودن تعمیر پمپ دیافراگمی و وجود عاملیت های فروش غیر حرفه ای و غیر متخصص در بازار ایران ، پیشنهاد می گردد که از نماینده اصلی پمپ دیافراگمی در ایران یعنی شرکت گذرگاه صنعت و تجارت ایرانیان بشماره تماس 88820089-021 خریداری نمائید و با حضور کارشناسان متخصص ، کالای تهیه شده شامل خدمات پس از فروش و گارانتی و تعمیرات نیز می گردد.

کاتالوگ و لیست قیمت پمپ دیافراگمی AODD

مصرف کننده عزیز با توجه با وارداتی بودن پمپ های دیافراگمی برقی و دستی ، بادی  و نوسان ارز در بازار ، خواهشمندیم با کارشناسان مجرب مجموعه گذرگاه Gozargah.biz تماس حاصل فرمائید.

نهایتا از قیمت نهایی و به روز این کالای تخصصی اطمینان حاصل نموده و از نماینده و عاملیت فروش اصلی در ایران  با شماره 88820089-021 شرکت گذرگاه صنعت و تجارت ایرانیان کالای خود را تهیه و لذا خرید شما شامل گارانتی شرکتی و خدمات پس از فروش خواهد شد.

پمپ دیافراگمی برقی

پمپ های دیافراگمی برقی  از خانواده پمپ های جابجایی مثبت بوده و پمپ رفت و برگشتی هم نامیده می شود که در این پمپ ها عاملیت جابجایی دیافراگم دیگر هوای فشرده نمی باشد و اتصال به یک الکتروموتور برقی پمپ برقی دیافراگمی حاصل می شود که در سایز پمپ های دیافراگمی کوچک و صنعتی تولید و به بازار ارائه می گردد.

نحوه کار پمپ دیافراگمی در مخزن آب

پمپ تخلیه بنزین

در مورد سیال بنزین بدلیل بالا بودن عنصر اوکتان و خاصیت انفجاری و اشتعالی فوق العاده بالا می بایست از پمپ تخلیه بنزین ضد انفجار و دارای استاندارد ATEX استفاده نمود.

پمپ تخلیه بنزین باید دارای درجه حفاظت بالایی برخوردار باشد و بودن هیچ گونه اشتعالی جهت جابجایی بنزین مورد بهربرداری قرار گیرد.

مزایا و ویژگی پمپ دیافراگمی

نمونه های استفاده شده در صنایع هواپیمائی و پتروشیمی ها و شرکت های نفتی شامل : پمپ تخلیه بنزین دیافراگمی ، پمپ تخلیه بنزین سانتریفیوژ استنلس استیل 316 با الکتروموتور ضدانفجار ، انواع پمپ بشکه کش بادی و پنوماتیک ، پمپ تخلیه بشکه و بنزین از مخازن و بشکه ها با الکتروموتور ضد انفجار T6 و موارد دیگر.

از مزایا و ویژگی این پمپ می توان به این مطلب اشاره کرد که پمپ بادی پنوماتیکی بسیار سبک و پرتابل بوده و از نظر عملکرد محیط زیستی هم بسیار مفید و بدون آلودگی زیستی می باشد . برای جبران دسی بل صوتی ایجاد شده در پمپ ، تمامی سازندگان از یک مافلر برای کاستن صدای حاصله از پمپ تولید می کنند.

تعمیر پمپ دیافراگمی و راه اندازی پمپ پنوماتیک

برای تعمیر و نصب و راه اندازی این مدل از پمپ باید از متخصص این پمپ ها استفاده کرد و از  اتصالات استاندارد برای راه اندازی این پمپ های حساس استفاده کرد و در طول پمپاژ سیال باید مراقب بود تا به دیافراگم پمپ آسیب وارد نشدخ و موجب پاره گی و پوسته دار شدن دیافراگم پمپ که بعنوان عامل اصلی عبور سیال ابرشمرده می شود نگردد.

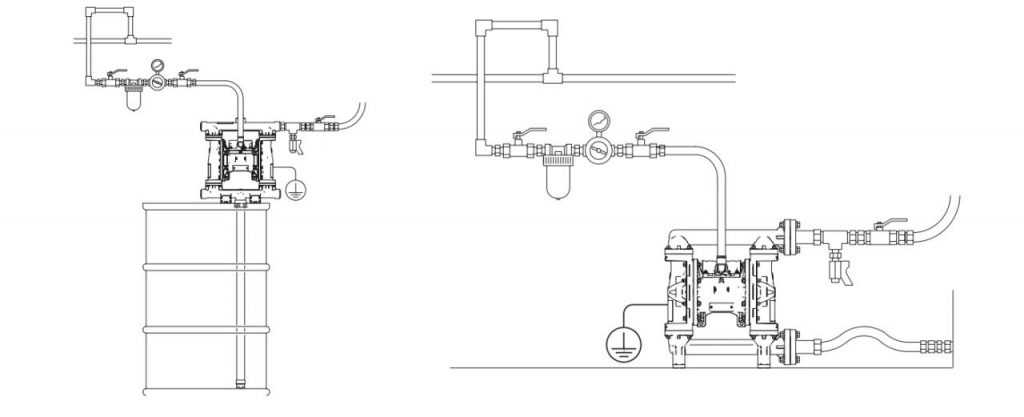

نصب و راه اندازی پمپ دیافراگمی
نصب و راه اندازی پمپ دیافراگمی

نحوه عملکرد پمپ پنوماتیک

این نوع پمپ ، از خانواده پمپ های جابجایی مثبت بوده و عامل محرک این پمپ با هوای فشرده کمپرسور عملکرد داشته و با ورودی هوای فشرده به داخل پمپ و با جابجایی دیافراگم های موجود در داخل هوزینگ پمپ باعث جابجایی و مکش سیال می شود از مهمترین ویژگی پمپ های دیافراگمی خود مکش و ضدانفجار بودن این پمپ ها می باشد.

 تولید پمپ دیافراگمی در تهران

از آنجایی که پمپ دیافراگمی دارای اجزاء متفاوتی می باشد تولید پمپ دیافراگمی مستلزم طراحی و تولید و ساخت با دقت و با کیفیت می باشد که مجموعه گذرگاه با دارا بودن دانش این پمپ ها و استفاده از نفرات باتجربه کالاهای مناسب برای مشتریان در بازار ایران را ارائه می دهد.

کارکرد پمپ دیافرگمی اغلب توسط سیستم پنوماتیک می باشد و بنام پمپ پنوماتیکی فشار قوی نیز شناخته می گردد که در صنعت کاربرد بیشتری نسبت به پمپ پنوماتیک دستی دارد و ساختن پمپ دیافراگمی دستی مقرون به صرفه نمی باشد.

اجزاء پمپ دیافراگمی

اجزاء پمپ بادی دیافراگمی ضد اسید و باز شامل دیافراگم های سمت هوا و سمت سیال و بال های سوپاپ و نشیمنگاه و منیفولدهای ورودی و خروجی و قسمت مرکزی پمپ که مربوط به هوای فشرده می باشد تشکیل شده است .

اجزاء پمپ دیافراگمی

پمپ دیافراگمی از بدنه اصلی پمپ که از جنس PP ، استیل یا آلومینیوم ساخته شده و با توجه سیالات و خورندگی سیال انتخاب می گردد.

ساختار پمپ دیافراگمی بیشتر از بدنه و دیافراگم تشکیل شده و توسط قسمت مرکزی پمپ ، دیافراگم ها به هم اتصال پیدا می گردند.

در قسمت ورودی و خروجی پمپ دیافراگمی ضد اسید، توپک ها ( Ball ) و نشیمنگاه توپک ها قرار دارند که در انتقال مناسب سیال به پمپ کمک می کنند.

Diaphragm Pump یا پنوماتیک پمپ نام دیگر این نوع پمپ ها می باشد که بیشتر در صنعت به اسم پمپ دیافراگمی ضد اسید شناخته می شوند.

معرفی اجزای پمپ پنوماتیکی
معرفی اجزای پمپ پنوماتیکی

قطعات و تعمیر پمپ دیافراگمی و پمپ بادی

مکانیزم این نوع از پمپ ها  بصورت کارکرد با هوای فشرده حاصله از کمپرسور بوده و به محض ورود هوای فشرده به داخل ایر موتور (Air Motor ) پمپ ، تحریک شدن دیافراگم های موجود در داخل پمپ باعث مکش و جابجایی سیال می گردد.

تعمیر و تعویض قطعات انواع پمپ دیافراگمی ضد اسید

شرکت گذرگاه صنعت و تجارت بمنظور اورهال و تعمیر و تعویض قطعات معیوب انواع پمپ دیافراگمی در کارگاه اقدام بعمل آورده و جهت بهره برداری مجدد از پمپ های پنوماتیک قطعات معیوب را شناسایی و تقدیم می نماید . با توجه به اینکه این کار دانش و تجربه خاص خود را می طلبد پیشنهاد می گردد مصرف کننده های محترم کالا را جهت اورهال و تعمیر برای دفتر مرکزی شرکت واقع در هفت تیر ارسال و اورهال و تجهیز در کمترین زمان و با نازلترین هزینه انجام می پذیرد.

دوزینگ پمپ دیافراگمی

این دوزینگ  پمپ ها هم از خانواده پمپ های جابجایی مثبت بوده و برای تزریق سیال ثانویه به سیال یا پایپینگ مادر یا اصلی کارکرد دارد و با یک دوز کنترل شده سیال جابجا و تزریق می گردد . دارای دیافراگم از نوع تفلون و مقاوم به انواع سیالات خورنده می باشد.

پمپ دیافراگمی گراکو و پمپ دیافراگمی هاسکی

شرکت گراکو یکی از قدیمی ترین و معروف ترین تولید کننده تجهیزات صنعتی جهت جابجایی سیالات با ویسکوزیته بالا از قیبل رنگ و رزین بوده و دارای تنوع بالایی در زمینه تولید پمپ های AODD می باشد که تحت عنوان برند گراکو هاسکی (Graco Husky) محصولات خود را در سراسر دنیا ارائه می دهد.

تیپ پمپ های دیافراگمی گراکو هاسکی ساخته شده شامل :

3075157161050159021503300

پمپ دبل دیافراگم پنوماتیک یا پمپ بادی

پمپ دیافراگمی پنوماتیک بمنظور جابجایی سیالات قابل اشتعال و محیط های آلوده و خطرناک که احتمال آتش سوزی و انفجار و مواد سمی وجود دارد برای جابجایی این نوع سیالات از پمپ دیافراگمی پنوماتیک استفاده می گردد و کاملا Safe بوده و دارای امنیت کارکرد بالایی نیز می باشد.

بوسیله هوای فشرده کار می کنند و مکش بالایی نیز دارند و همچنین از مزایای این پمپ عدم نشتی سیال می باشد.

پمپ دبل دیافراگم با اسم کامل Air Operated Double Diaphragm Pump با اسم اختصاری AODD در صنعت شناخته و کاربرد فراوانی دارد.

بدلیل وجود دو عدد دیافراگم جهت جابجایی سیال در هوزینگ پمپ بادی با این نوع پمپ ها ،پمپ های دبل دیافراگم گفته می شود.

پمپ ضدانفجار بادی چیست و چگونه کار میکند؟

پمپ های پنوماتیک با هوای فشرده کار می کنند . بمنظور جابجایی سیالات قابل اشتعال و محیط های آلوده و خطرناک که احتمال اتش سوزی و انفجار و مواد سمی وجود دارد برای جابجایی این نوع سیالات از پمپ دیافراگمی پنوماتیک استفاده می گردد و کاملا Safe بوده و دارای امنیت کارکرد بالایی می باشد.

پمپ ضد افنجار دیافراگمی

راهنمای انتخاب و خرید پمپ دیافراگمی

برای انتخاب یک پمپ پنومتاتیک بادی می بایست به نوع سیال و PH سیال و شیوه پمپاژ دقت کرد و با توجه به نکات اشاره شده یک پمپ دیافراگمی مناسب برای عمل پمپاژ در صنعت استفاده کرد و همچنین پمپ دیافراگمی ضد اسید با انتخاب مناسب برای متریال و جنس پمپ باعث افزایش عمر پمپ بادی و تعمیر و نگهداری پمپ دیافراگمی آسان می گردد.

پمپهای دیافراگمی از آنجایی که از متریالهای مختلف ساخته می شوند و با توجه به وجود سیالات گوناگون در صنعت و کارخانه ها می بایست از پمپ هایی که متناسب با سیال مورد نظر بوده و مقاوم در برابر خورندگی استفاده و انتخاب گردد.

قطعات داخلی پمپ های پنوماتیک دیافراگمی هم دقیقا با جنس بدنه پمپ ها متناسب بوده و هم جنس و هم آلیاژ می باشند و از آنجایی که قطعات داخلی پمپ زیاد بوده باید به سوپاپ های ورودی و خروجی و نشیمنگاه ها دقت بیشتری کرد.

پمپ دیافراگمی تصفیه آب

پمپ های دیافراگمی برای تصفیه خانه های سیستم آب و فاضلاب استفاده می گردند و جهت عبور سیال و فاضلاب از فیلتر پرس و گند زدایی از آب و استخر ها مورد استفاده قرار می گیرند و نیز برخی پمپ های کوچک تصفیه خانه ای که با مکانیزم رفت و برگشتی و بوسیله دیافراگم جهت جابجایی سیال مورد استفاده قرار میگیرند را پمپ دیافراگمی تصفیه آب نام می نامند.

عمده مورد استفاده از تصفیه خانه ها از فیلتر ها جهت رسوب گیری و تصفیه آب در شهر هایی هستند که دارای ذرات ریز در داخل آب شهری می باشد و از چند فیلتر در کنار هم ، تشکیل می شوند و هر چند وقت یکبار باید فیلتر ها باز شده و تمیز کاری و رسوب زدایی گردد.

دمپر پمپ دیافراگمی چیست ؟

پمپ دیافراگمی Diaphragm Pump
پمپ دیافراگمی Diaphragm Pump

دمپر پمپ دیافراگم یا به عبارت صحیح تر دمپنر پمپ دیافراگمی بعنوان یک وسیله جانبی در پمپ بادی و پمپ ضد اسید دیافراگمی مورد استفاده قرار می گیرد و وظیفه یکنواخت کردن جریان سیال را از مدل سینوسی جریان به مدل خطی بر عهده دارد.

این دمپر ها عمدتا در متریال های پلاستیکی و فلزی ساخته شده و در سایز های مختلف جهت سیال های متفاوت مورد استفاده و بهره برداری قرار می گیرند.

جنس قطعات داخلی دمپرها از پلاستیک و لاستیک جهت کاربرد در سیالات شیمیائی مورد استفاده قرار می گیرد.

سیستم بادی و پنوماتیک متصل شده بر روی ورودی دمپر باعث فشار آوردن بر دیافراگم موجود در دمپر جهت یکنواخت کردن سیال استفاده می گردد.

سوالات متدوال پمپ دیافراگمی چیست ؟

پمپ دیافراگمی دستی و کوچک چیست ؟

پمپهای دیافراگمی دستی برای جابجایی سیالات با حجم کمتر در حد گالن ها استفاده می گردد و به منظور تسهیل در کار آزمایشگاه ها و لابراتور ها و کارگاه های کوچک مورد استفاده و بهره برداری قرار می گردد.امتیاز این پمپ ها ساده و پرتابل بودن آنها می باشد.

معایب پمپ دیافراگمی درچیست ؟

معایب پمپ پنوماتیک در چند مورد بیشتر نمی باشد که عبارتنداز :
پالسی و سینوسی بودن جریان عبویری سیال
در برابر اشیاء برنده به شدت آسیب پذیر هستند
عدم دسترسی به سیستم هوای فشرده

پمپ دیافراگمی کوچک و پمپ دیافراگمی دستی به چه صورت است ؟

این نوع پمپ های کوچک و دستی دارای کوچکترین سایز ورودی و خروجی و بدنه در بین این نوع پمپ ها بوده و اغلب کارکرد آزمایشگاهی دارد و به منظور جابجایی ها اندک با لیتراژ پایین تر از این نوع پمپ استفاده می کنند.عمده ترین امتیاز این پمپ ها سبک و پرتابل بودن آنها می باشد.

 تولید پمپ دیافراگمی چگونه است ؟

از آنجایی که پمپ پنوماتیک دارای اجزاء متفاوتی می باشد تولید پمپ پنوماتیک مستلزم طراحی و تولید و ساخت با دقت و با کیفیت می باشد که مجموعه گذرگاه با دارا بودن دانش این پمپ ها و استفاده از نفرات باتجربه کالاهای مناسب برای مشتریان در بازار ایران را ارایه می دهد.

پمپ دیافراگمی 12 ولت چیست ؟

پمپهای دیافراگمی 12 ولت جزء قدیمترین پمپ های موجود بوده که با برق باطری کار میکند و در سیستم حمل و نفل  و ترابری کاربرد بالایی داشتند اما با توجه به تولید پمپ های برقی و بادی این نوع از پمپ ها از رده خارج گردیده شده اند.
این پمپ های دارای مکانیزم ساده ای بوده و بوسیله باطری خودروها راه اندازی می گردند و دارای حجم کمی از پمپاژ سیال را دارا می باشند.
از آنجایی که ابعاد این نوع پمپ ها کوچک بوده به داخلی در مخزن نگهداری سیالات قرار میگیرند و امکان خشک کار کردن پمپ به حداقل می رسد.

قمیت و خرید پمپ دیافراگمی

شرکت گذرگاه صنعت و تجارت با بهره گیری از متخصصین مربوطه و اشراف کامل تخصصی در رابطه با پمپ پنوماتیک و پمپ دیافراگمی ضد اسید بعنوان نمایندگی و عاملیت اصلی فروش انواع پمپ پنوماتیک ضد اسید در ایران شناخته شده و در لیست فروش و تامین کننده گان اصلی شرکت های بزرگ صنعتی در خدمت صنعت کشور می باشد

تعمیرات پمپ دیافراگمی:

پمپ دیافراگمی پمپ کاملا تخصصی و دانش خاص خود را دارا می باشد و لذا شرکت گذرگاه صنعت و تجارت با توجه به نیاز اغلب شرکت های صنعتی و شیمیایی و پتروشیمی به تعمیرات و اورهال کردن این پمپ ها فلذا با توجه به تخصصی بودن کار تمامی قطعات پمپ دیافراگمی پنوماتیک موجود و ارایه می گردد . کارگاه مجهز شرکت گذرگاه با ثبت سفارش و پذیرفتن تعمیرات گام بلندی در زمینه تعمیرات در صنعت را برداشته است.


به منظور دریافت مشاوره، آگاهی از لیست قیمت و سفارش محصولات با مشاورین و کارشناسان شرکت گذرگاه صنعت و تجارت ایرانیان تماس حاصل فرمایید.
89 200 888021
فکس : 15 230 888021
در اسرع وقت پاسخگو هستیم.
