معرفی موتور دالاندر یا دو دور یا دو سرعته

در یک موتور الکتریکی سرعت چرخش موتور به تعداد دور های موتور در واحد زمان وابسته است و در حقیقت تعداد دور، واحد اندازه گیری سرعت موتور است که این سرعت همواره ثابت است.

در برخی از کاربرد ها، نیاز است که سرعت و دور موتور متفاوت و متغیر باشد که بدین منظور بایستی فرکانس موتور و یا قطب (پل) تغییر یابد. از آن جا که تغییر فرکانس باعث تغییر در عملکرد موتور می گردد و راندمان را کاهش می دهد، ازاین رو لازم است قطب موتور تغییر کند.

به همین منظور به جای استفاده از درایو های اینورتر گران قیمت از موتور های چند سرعته که به موتور های دالاندر معروفند استفاده می گردد. این موتور ها به گونه ای سیم پیچی می شوند که با تغییر اتصال سر بندی موتور یا تغییر اتصال موتور به شبکه سرعت چرخششان عوض می شود.

نقشه سربندی الکتروموتور دالاندر چند سرعته

در حقیقت در داخل الکتروموتور دالاندر شیار محل قرارگیری سیم پیچ های استاتور، عمیق تر طراحی می شود که درون آن ها چند دسته سیم پیچ قرار گیرد. در حقیقت متغیر بودن سرعت و دور موتور در دالاندر به دلیل تفاوت در اتصال سیم پیچی موتور است. این موتور ها در دو نوع جنس پوسته آلومینیوم و چدن تولید می شوند.

موتور دالاندر نوعی از موتور های القائی (موتور آسنکرون) دو یا چند سرعته بوده و قطب آن نسبت ½ (یک به دو) تغییر می کنند. برای مثال الکتروموتور سه فاز دالاندر به صورت 2 و 4 قطب (سرعت 3000 و 1500 دور)، 4 و 8 قطب (سرعت 1500 و 750 دور)، 6 و 12 قطب (1000 و 500 دور) موجودند که در فرکانس 50 هرتز کار می کنند.

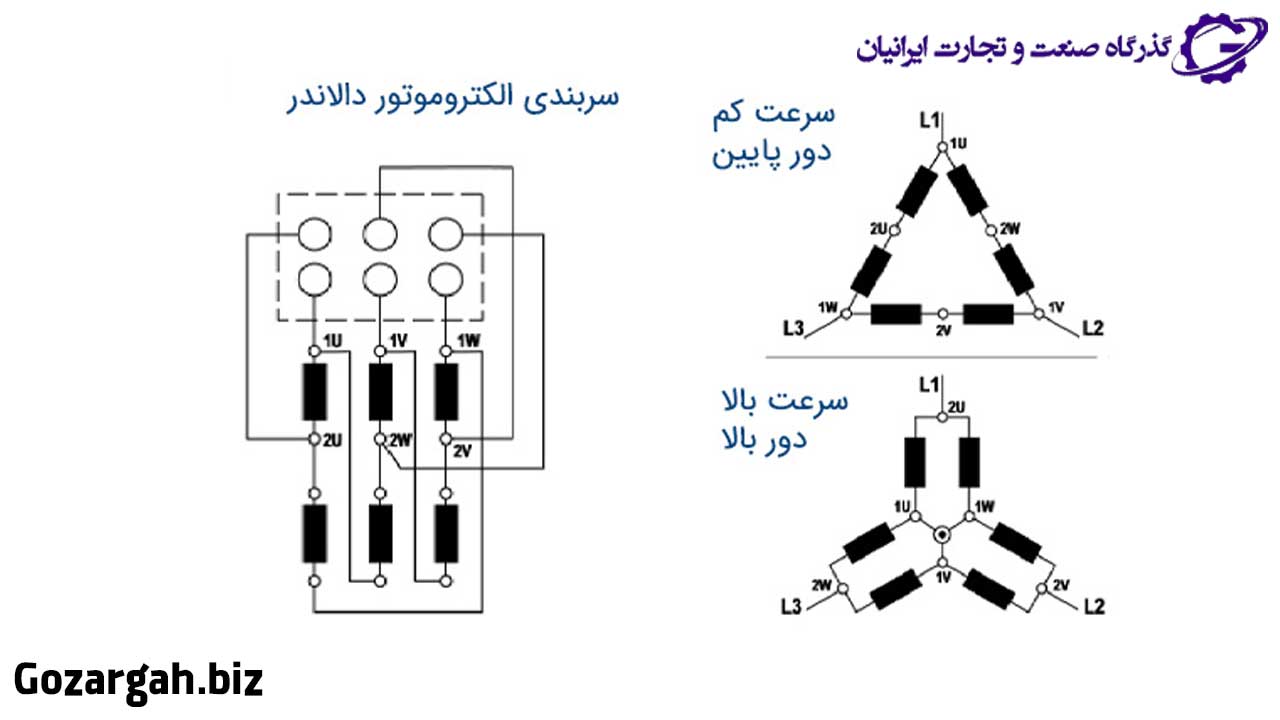

نقشه سربندی قدرت موتور دالاندر یا دو دور

سیم پیچی موتور های دالاندر به دو صورت ستاره-ستاره دوبل و مثلث-ستاره دوبل طراحی می گردد که هریک از این سیم پیچی در دور های کم و زیاد به صورت متفاوت راه اندازی می شوند.

محاسبات سیم پیچی موتور الکتریکی دالاندر در حالت ستاره-ستاره دوبل

راه اندازی موتور دالاندر در حالت ستاره-ستاره دوبل که با نماد Y/YY نشان داده می شود، در دور کم و زیاد طراحی می شود. بر طبق شکل زیر در دور های کم منبع تغذیه به ترمینال های 1W، 1V و 1U متصل شده و ترمینال های 2W، 2V و 2U بدون تغییر باقی می مانند.
در این حالت به دلیل سری بودن جریان سیم پیچ های هر فاز، موتور با جریان و توان کمتر و به صورت ستاره Y راه اندازی می گردند.

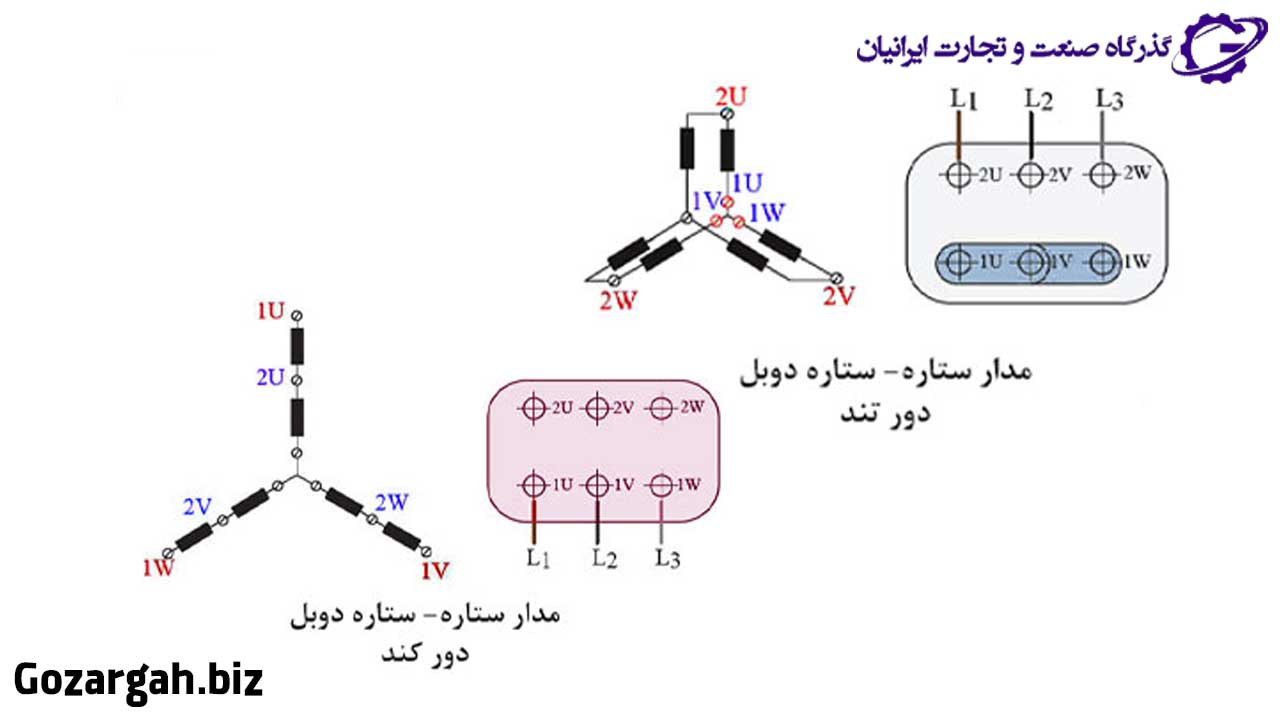

نقشه سیم پیچی دالاندر ستاره دوبل دور کند و تند

نقشه سیم پیچی دالاندر ستاره دوبل دور کند و تند

ولی در حالت دور های زیاد منبع تغذیه به سر های 2W، 2V و 2U وصل شده و همچنین ترمینال های 1W، 1V و 1U به یکدیگر متصل می گردندو به صورت ستاره دوبل YY راه اندازی می شود. به همین دلیل تعداد قطب ها نصف گردیده و طبق رابطه N=120*F/P دور (سرعت) موتور دو برابر می شود.
همچنین مقاومت سیم پیچ هر فاز کاهش می یابد و نهایتا جریان و توان راه اندازی افزایش می یابد.

دیاگرام سیم پیچی موتور چند یا دو سرعته مثلث-ستاره دوبل

نقشه سیم پیچی موتور دالاندر در حالت مثلث-ستاره دوبل مشابه حالت قبل طراحی می شود. به طوری که بر طبق شکل در دور های زیاد مطابق شکل سمت راست و به صورت مثلث ∆ و در دور کم متناسب با شکل سمت چپ و به صورت ستاره دوبل YY سیم پیچی و طراحی می گردند.

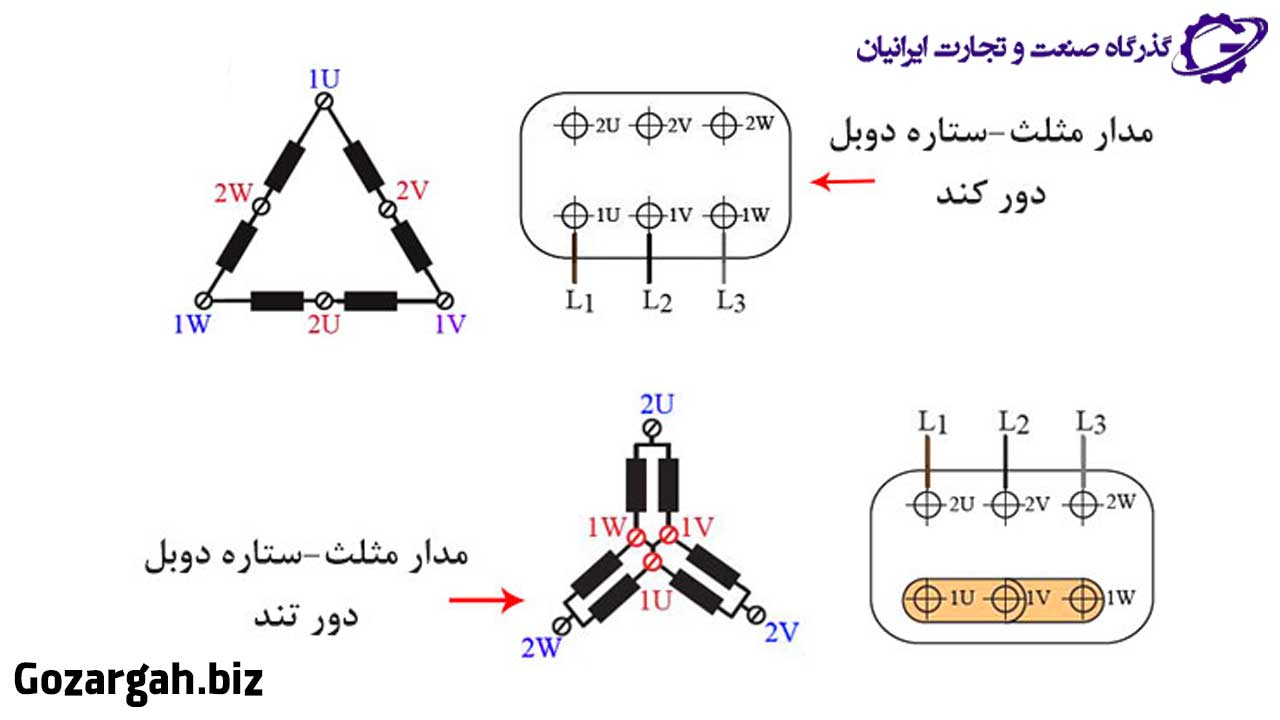

مدار مثلث ستاره دوبل دور کند و تند

مدار مثلث ستاره دوبل دور کند و تند

تخته کلم موتور الکتریکی Dahlander

در اين نوع اتصال ولتاژ هر سيم پيچ در هر دو حالت تنها مقدار کمى تغيير مى کند.

موتور های با اتصال دالاندر اغلب داراى شش سرسيم در روى تخته کلم هستند و فقط مى توانند به يک ولتاژ اتصال يابند.
موتور هاى با اتصال دالاندر در دور هاى مختلف داراى قدرت هاى متفاوت هستند و در مواردى مى توان به کار برد که نسبت سرعت هاى مورد نياز 1 به 2 باشد.
در استاندارد قديم VDE سرهاى موتور دالاندر (W1,V1,U1) را براى سرعت کم با حروف Va , Wa و Ua و براى سرعت زياد (W2,V2,U2 ) را با حروف Vb , Wb و Ub نشان مى دهند.

مدار فرمان موتور دالاندر یا دو سرعته

مدار موتور دالاندر در دو حالت دور های کند و دور تند طراحی می شوند که مطابق با شکل زیر فرمان می گیرند. در حالتی که دور کند (کم) مدنظر است، کنتاکتور C1 بسته شده و C2 و C3 باز هستند. بر عکس آن در حالتی که دور تند (زیاد) می باشند C1 باز می شود و هر دو کنتاکتور C2 و C3 بسته هستند.

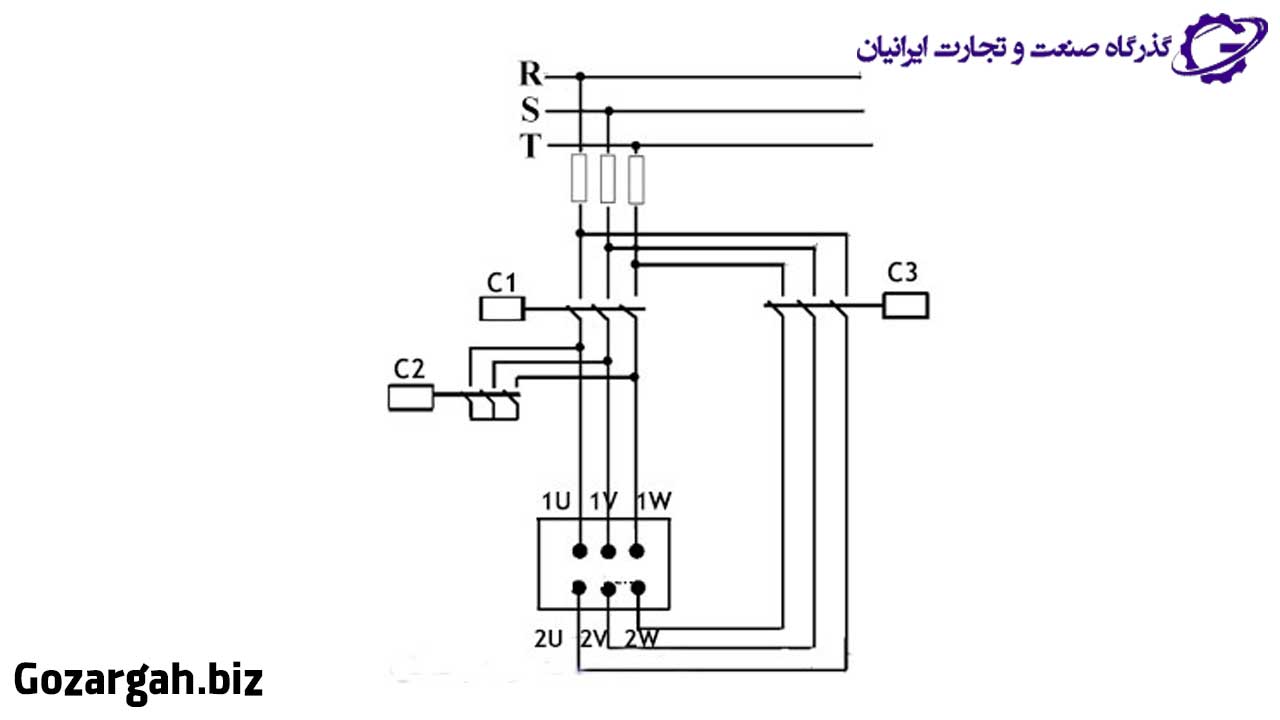

مدار فرمان موتور دالاندر

مدار فرمان موتور دالاندر

نحوه پلاک خوانی موتور چند سرعته

بر روی موتور های الکتریکی پلاکی توسط کارخانه نصب می گردد که کلیه اطلاعات موتور برروی آن برای راه اندازی آورده می شود و در صورتی که موارد اعلام شده به درستی رعایت نشود موتور می سوزد و یا عمر مفید آن کاهش پیدا می کند.

پلاك خوانی الكترو موتور ها كمك زيادی به طراح و راه انداز براي طراحی مدار مربوطه و انتخاب صحيح كنتاكتور و بی متال و … می نمايد .

مشخصاتی که روی پلاک ها نوشته می شوند به طور معمول عبارتند از :

  1. No: شماره ساخته شده توسط كارخانه
  2. Type: شامل كليه مشخصات فنی الكتروموتور كه در كاتالوگ كارخانه موجود بوده و يا در مكاتبه با كارخانه بايد به آن اشاره شود:
  3. A: حداكثر جريان مجاز الكتروموتور را نشان مي دهد كه ميزان جريان نبايد بيشتر از مقدار فوق و بلكه هميشه الكترو موتور طوری انتخاب شود كه زير مقدار فوق كار كند.
  4. V: ولتاژ كاری الكتروموتور مي باشد كه نبايد ولتاژ بيشتر و يا كمتر به سيم پيچ های الكترو موتور اعمال گردد.
  5. HZ 50: الكتروموتور بايد در فركانس 50 هرتز كار كند (برق ايران)
  6. HZ 60: الكتروموتور بايد در فركانس 60 هرتز كار كند (فركانس برق برخي كشورها)
  7. R.P.M: نشان دهنده دور الكتروموتور در يك دقيقه در روی شفت خروجی می باشد.
  8. KW: مقدار توان الكتروموتور را نشان می دهد.
  9. IP: ميزان حفاظت الكترو موتور در مقابل گرد و غبار و .. و طبق جدول زير می باشد.
پلاک خوانی موتور دالاندر

پلاک خوانی موتور دالاندر

نکات مهم در انتخاب و خرید موتور دالاندر

جهت خرید موتور های چند سرعته و بکارگیری آن ها بایستی از مشخصات و ویژگی های این موتور آگاهی کامل داشت و متناسب با شرایط موجود بهترین موتور را انتخاب نمود. این مشخصات شامل موارد زیر است.

• توان و قدرت موتور
• فریم سایز و ابعاد موتور
• سرعت و دور موتور
• وزن الکتروموتور
• نحوه اتصال و سیم پیچی داخلی موتور
• تعداد قطب یا پل های موتور

مزایا و معایب انواع موتور Dahlander چند سرعته

• کم مصرف بودن موتور
• ساختمان ساده
• هزینه نصب و نگهداری پایین
• قابلیت کارکرد با دو سرعت مختلف
• قابلیت کارکرد با دو جریان AC (متناوب) و DC (مستقیم)
• قیمت مناسب
• غیر قابل تنظیم برای سرعت هایی که نسبت یک به دو ندارند
• استهلاک بالا به دلیل تغییر سرعت در موتور

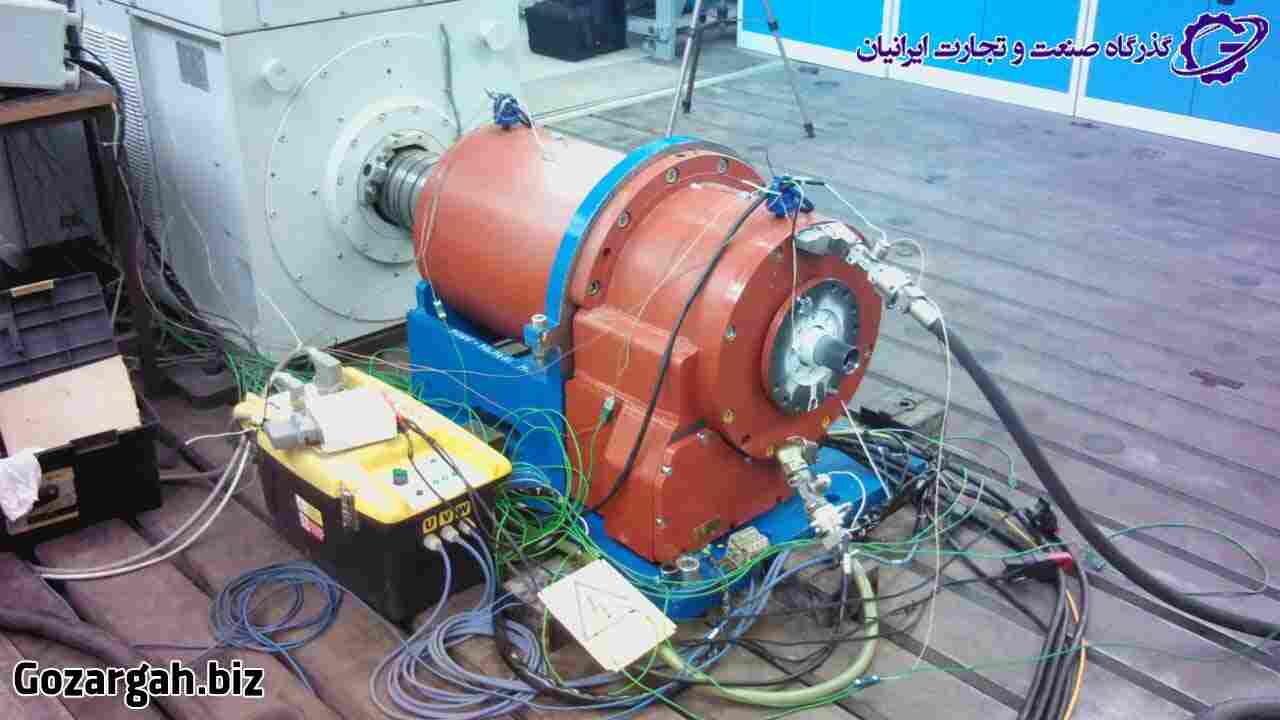

کاربرد الکتروموتور دالاندر یا دو دور در صنعت

صنایع دارویی / صنایع غذایی / صنایع فلزی / جرثقیل های سقفی / صنایع نفت ، گاز و پتروشیمی / صنایع بارگیری و تخلیه اسکله / صنایع بسته بندی / صنایع انتقال مواد / صنایع نساجی
