سیمپیچ در الکتروموتور، نقش اصلی در تبدیل انرژی الکتریکی به نیروی مغناطیسی و سپس به حرکت مکانیکی را ایفا میکند؛ به عبارتی، هسته عملکردی موتور است. در صورتی که این بخش دچار سوختگی یا آسیب شود، عملکرد کل موتور مختل خواهد شد. در چنین شرایطی، سیمپیچی مجدد معمولاً گزینهای مقرونبهصرفهتر نسبت به تعویض کامل الکتروموتور محسوب میشود. البته این کار نیازمند تخصص، دقت بالا و استفاده از تجهیزات باکیفیت است. شناخت دقیق ابزارهای مورد استفاده در سیمپیچی و آگاهی از مراحل انجام آن، گامی اساسی در انجام تعمیراتی مؤثر و بازگرداندن موتور به چرخه عملیاتی آن خواهد بود. در این راهنما، بهصورت کامل با لوازم سیمپیچی و فرآیند آن آشنا خواهید شد.
لوازم و ابزارهای مورد نیاز برای سیم پیچی الکتروموتور
یک کارگاه سیمپیچی مجهز، مجموعهای از مواد مصرفی، ابزارهای دستی و دستگاههای تخصصی را در خود جای داده است. در جدول زیر، این تجهیزات دستهبندی شدهاند:
| دستهبندی | ابزار/لوازم | کاربرد اصلی |
| مواد مصرفی | سیم لاکی، کاغذ عایق، نخ، وارنیش (لاک) | تشکیل کلافها، عایقبندی شیارها و فازها، تثبیت نهایی سیمپیچ |
| ابزار آمادهسازی | قالب، دستگاه سیمپیچ، سیمچین، چکش چوبی | شکلدهی کلافها، پیچیدن دقیق سیم، برش و جا زدن کلافها |
| ابزار تست و اندازهگیری | کولیس، اهممتر، مگااهممتر، گرولر | اندازهگیری قطر سیم، تست اتصال کوتاه، تست مقاومت عایقی |
| تجهیزات نهاییسازی | کوره پخت، دستگاههای بالانس، پرس | خشک کردن و پخت لاک نهایی، بالانس کردن روتور، جا زدن بلبرینگها |
در ادامه، برخی از مهمترین این موارد را با جزئیات بیشتری بررسی میکنیم.
سیم لاکی (Wire Enamel)
این مهمترین ماده مصرفی است. سیم لاکی موتور یک سیم مسی یا آلومینیومی بوده که با لایهای بسیار نازک از لاک عایق پوشانده میشود. این سیمها بر اساس کلاس حرارتی (مانند کلاس F با تحمل دمای ۱۵۵ درجه سانتیگراد) و ضخامت لایه عایق (گرید ۱، ۲ یا ۳) دستهبندی میشوند.
قالب و شابلون سیمپیچی
برای اینکه تمام کلافهای سیمپیچ یک موتور، شکل و اندازه یکسانی داشته باشند، از قالبهای چوبی یا پلاستیکی قابل تنظیم استفاده میشود. این کار باعث میشود کلافها به راحتی در شیارهای استاتور جای گیرند.
دستگاه سیمپیچ دستی یا اتومات
یک دستگاه سیمپیچ وظیفه پیچیدن سیم لاکی به دور قالب با تعداد دور دقیق را بر عهده دارد. مدلهای دستی توسط اپراتور چرخانده میشوند، در حالی که مدلهای اتوماتیک این کار را با سرعت و دقت بسیار بالاتری انجام میدهند.
لوازم اندازهگیری (اهممتر، مگا اهممتر، کولیس)
- کولیس دیجیتال: برای اندازهگیری دقیق قطر سیم لاکی (پس از سوزاندن لاک نوک آن) استفاده میشود.
- اهممتر: برای بررسی پیوستگی سیمها و اطمینان از عدم وجود اتصال کوتاه بین حلقههای یک کلاف به کار میرود.
- مگا اهممتر (میگر): ابزاری حیاتی برای تست مقاومت عایقی بین سیمپیچ و بدنه استاتور است. این تست نشان میدهد که آیا سیمپیچ به بدنه اتصال دارد یا خیر.
چسب و لاک عایق
قبل از قرار دادن کلافها، داخل شیارهای استاتور با کاغذهای عایق مخصوص پوشانده میشود. پس از اتمام سیمپیچی، کل مجموعه با یک لاک یا وارنیش مخصوص آغشته میشود تا در برابر رطوبت و لرزش مقاوم شده و حرارت را بهتر دفع کند.
درایر (خشککن) و کوره پخت عایق
پس از لاکزنی، استاتور باید در یک کوره با دمای کنترلشده قرار گیرد تا لاک به طور کامل پخته و سخت شود. این مرحله برای رسیدن به حداکثر استحکام مکانیکی و عایقی سیمپیچ ضروری است.
تامین تمامی این لوازم سیم پیچی الکتروموتور با کیفیت بالا، اولین قدم برای یک تعمیر موفق است. مجموعه گذرگاه با ارائه مشاوره فنی، به شما در انتخاب بهترین مواد و ابزار برای انواع الکتروموتور AC، از استاندارد گرفته تا الکتروموتور ضد انفجار، کمک میکند.

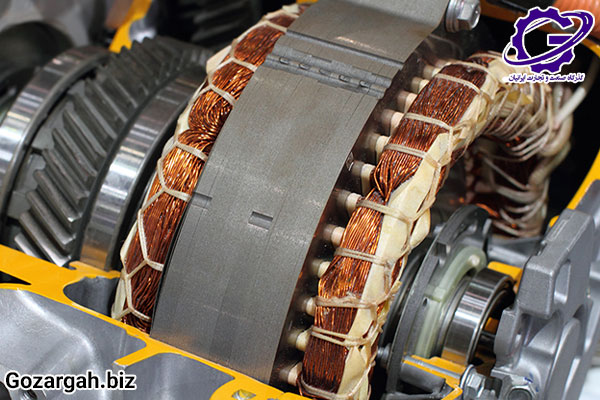

آموزش مرحلهبهمرحله سیم پیچی الکتروموتور
فرآیند سیمپیچی مجدد موتور الکتریکی شامل مراحل دقیقی مانند باز کردن پوسته، سوزاندن سیمپیچ قبلی در کوره، نقشهبرداری دقیق از سیمپیچ اصلی، انتخاب سیم مناسب با توجه به قطر و کلاس حرارتی، پیچیدن یکنواخت کلافها، عایقکاری شیارها و فازها، سربندی حرفهای، انجام تستهای الکتریکی شامل تست مقاومت عایقی و تست ضربه، و در نهایت لاککاری و پخت حرارتی در کوره میباشد. این مراحل، نیازمند دانش فنی، مهارت دستی بالا و تجهیزات تخصصی هستند تا عملکرد، ایمنی و عمر مفید موتور بهطور کامل تضمین شود.
| مرحله | شرح فنی کامل |
|---|---|
| 1. باز کردن پوسته و حذف سیمپیچ قبلی | موتور بهطور کامل دمونتاژ شده و سیمپیچهای سوخته در کورههای مخصوص با دمای کنترلشده (حدود 400–500 درجه سانتیگراد) سوزانده میشوند. این روش باعث سوختن عایقها بدون آسیب به خواص مغناطیسی هسته میشود و استخراج راحت و ایمن سیمها را ممکن میسازد. |
| 2. نقشهبرداری از سیمپیچ قبلی (شمارهگذاری و اندازهگیری) | قبل از حذف کامل سیمها، تمام مشخصات فنی مانند قطر دقیق سیم (با میکرومتر)، تعداد دور هر کلاف، گام سیمپیچی، نحوه توزیع کلافها در فازها، و نوع اتصال (ستاره یا مثلث) ثبت میشود. این دادهها مبنای طراحی مجدد و سیمپیچی جدید خواهند بود. |
| 3. انتخاب سیم مناسب جایگزین | سیم لاکی با همان قطر یا معادل سطح مقطع (در صورت استفاده از چند رشته نازکتر) انتخاب میشود. همچنین کلاس حرارتی سیم (مثلاً F یا H) باید مطابق کاربرد موتور باشد تا در برابر دماهای عملیاتی مقاومت کند. |
| 4. قالبگذاری و پیچیدن یکنواخت کلافها | با استفاده از قالب مخصوص و دستگاه سیمپیچ، هر کلاف با دقت بالا و کشش یکنواخت پیچیده میشود. این کشش باید بهگونهای باشد که از لرزش یا حرکت ناخواسته سیمها در شیار جلوگیری کند. قالب نیز باید متناسب با طول و قطر مجاز پیشانیها تنظیم شود. |
| 5. جا زدن کلافها و عایقبندی شیارها | ابتدا شیارهای استاتور با عایق شیار (Slot Liner) پوشش داده میشوند. سپس کلافها با ترتیب مناسب داخل شیارها قرار میگیرند. برای جداسازی بین فازها از عایق فازی استفاده میشود و در انتها با گوههای شیار، سیمها محکم در جای خود تثبیت میگردند. |
| 6. سربندی، اتصال فاز و عایقکاری نهایی | اتصالهای نهایی بین کلافها بر اساس دیاگرام طراحی انجام شده و از روش لحیمکاری سخت (Brazing) یا اتصالات مکانیکی مخصوص استفاده میشود. سپس کل مجموعه با وارنیش یا عایق حرارتی پوشیده میشود تا اتصالها در برابر رطوبت و جریانهای نشتی ایمن شوند. |

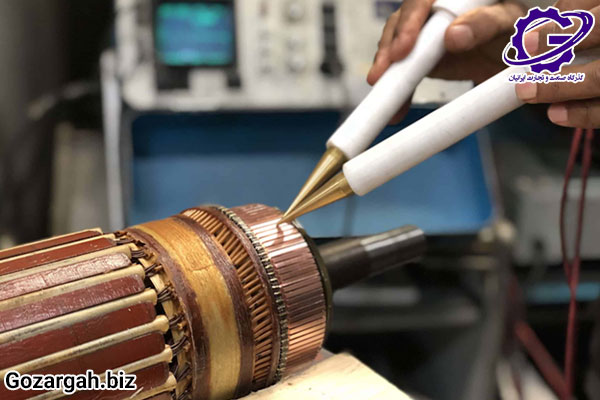

| 7. تستهای الکتریکی قبل از لاکزنی | برای اطمینان از عملکرد صحیح، تست اهممتر جهت تشخیص قطع یا اتصال کوتاه و تست مگااهممتر برای بررسی عایقکاری انجام میشود. همچنین در کارگاههای پیشرفته، تست ولتاژ ضربه (Surge Test) برای شناسایی عیوب حلقه به حلقه داخل کلافها انجام میشود. |
| 8. لاککاری و خشککردن نهایی | استاتور در لاک مخصوص عایق غوطهور شده و با روش اشباع تحت خلا و فشار (VPI) لاک به تمام بخشهای داخلی نفوذ میکند. سپس در کوره با دمای استاندارد (مثلاً 130–150 درجه سانتیگراد) پخته میشود. این کار سبب استحکام مکانیکی، محافظت در برابر رطوبت و ارتعاش، و افزایش دوام سیمپیچ میگردد. |
جمعبندی
سیمپیچی مجدد یک الکتروموتور AC، هنری است که دانش فنی و مهارت عملی را با هم ترکیب میکند. استفاده از ابزار سیمپیچی مناسب و مواد مصرفی باکیفیت، تضمینکننده یک تعمیر قابل اعتماد و بادوام خواهد بود. اگرچه این فرآیند میتواند هزینهها را کاهش دهد، اما باید توجه داشت که نگهداری صحیح، از جمله روغن کاری الکتروموتور به صورت منظم، از بروز بسیاری از این خرابیها پیشگیری میکند. در موارد حساس یا زمانی که هسته آسیب دیده، فرآیند خرید الکتروموتور جدید گزینه بهتری محسوب میشود. برای تأمین بهترین لوازم سیم پیچی الکتروموتور و دریافت مشاوره تخصصی، مجموعه گذرگاه همواره آماده ارائه خدمات به شماست.
سوالات متداول
1. برای سیمپیچی مجدد الکتروموتور به چه ابزارهایی نیاز داریم؟
برای انجام سیمپیچی اصولی، تجهیزاتی مانند میکرومتر، کولیس، دستگاه وایرکات، سیم لاکی با کیفیت، عایقهای کلاس حرارتی مناسب، لاک عایق، دستگاه فنرزن و شابلون سیمپیچی ضروری هستند.
2. چگونه میتوان کیفیت سیم لاکی مناسب برای سیمپیچی را تشخیص داد؟
سیم لاکی با کیفیت دارای پوشش یکنواخت، مقاومت حرارتی بالا، انعطافپذیری مناسب و مقاومت در برابر ساییدگی است. تست مقاومت الکتریکی و خراش لاک نیز از روشهای بررسی کیفیت آن است.
3. آیا امکان سیمپیچی مجدد موتورهای سهفاز و تکفاز با ابزار یکسان وجود دارد؟
در بسیاری از موارد ابزارها مشابهاند، اما سیمپیچی موتور سهفاز به دقت بالاتر و رعایت دقیقتر نظم سیمها و جهتگیری فازها نیاز دارد. شابلون و جدول پیچش مخصوص هر نوع توصیه میشود.
4. چه نکاتی در انتخاب عایق مناسب برای سیمپیچی اهمیت دارد؟
باید به کلاس حرارتی موتور، نوع کاربرد، شرایط محیطی (رطوبت، گرد و غبار، دمای بالا)، و ولتاژ کاری توجه شود. استفاده از عایق مناسب باعث افزایش عمر سیمپیچ و کاهش احتمال آسیبهای الکتریکی خواهد شد.
5.آیا میتوان موتور سوخته را دوباره سیمپیچی کرد؟
در اکثر موارد بله. اگر حرارت ناشی از سوختگی به قدری بالا نبوده باشد که هسته آهنی استاتور را دچار آسیب فیزیکی یا افت خاصیت مغناطیسی کرده باشد، سیمپیچی مجدد یک راهحل کاملا عملی و اقتصادی است.
