گیربکس هلیکال یکی از پرکاربردترین انواع گیربکسهای صنعتی است که در انتقال قدرت بین محورهای موازی با بازده بالا استفاده میشود. دندههای مورب در این گیربکس باعث انتقال نرمتر نیرو، کاهش صدا و افزایش راندمان میشوند. به دلیل همین ویژگیها، در خطوط تولید، نوار نقاله، صنایع فولاد، سیمان، و تهویه صنعتی از گیربکسهای هلیکال به طور گسترده استفاده میشود.
ویژگیهای کلیدی گیربکس هلیکال:
- راندمان بالا (تا ۹۷٪) به دلیل طراحی دندههای مورب
- عملکرد بیصدا و بدون لرزش حتی در بارهای سنگین
- امکان کارکرد مداوم در ۲۴ ساعت شبانهروز
- قابلیت نصب در وضعیتهای مختلف (افقی، عمودی، فلنجی)
- ساختار مستحکم و عمر طولانی
در صنایع امروزی که بهرهوری انرژی و کاهش هزینهها در اولویت است، گیربکسهای هلیکال به عنوان یک انتخاب هوشمندانه شناخته میشوند.
مزایای کلیدی گیربکس هلیکال شافت مستقیم در کاهش هزینههای عملیاتی
گیربکسهای هلیکال شافت مستقیم با انتقال یکنواخت گشتاور، باعث کاهش تلفات مکانیکی و افزایش راندمان کل سیستم میشوند. به دلیل طراحی دقیق دندهها، نیاز به روانکاری مداوم کمتر است و در نتیجه هزینه نگهداری کاهش مییابد.
مزایای اقتصادی و فنی:
- مصرف انرژی کمتر به دلیل راندمان بالا
- کاهش استهلاک قطعات متحرک
- افزایش عمر مفید موتور متصل به گیربکس
- کاهش نیاز به تعمیرات دورهای
- صرفهجویی در هزینههای توقف تولید
این ویژگیها در مجموع منجر به کاهش هزینههای عملیاتی و افزایش بازده سرمایهگذاری در خطوط تولید میشوند.
عوامل موثر بر قیمت نهایی گیربکس هلیکال صنعتی
قیمت نهایی یک گیربکس هلیکال صنعتی به عوامل مختلفی وابسته است.
مهمترین عوامل تعیینکننده قیمت:
- توان و گشتاور خروجی: هرچه توان بالاتر باشد، ابعاد و قیمت نیز افزایش مییابد.
- نسبت تبدیل: مدلهایی با نسبتهای خاص یا چندمرحلهای گرانتر هستند.
- جنس پوسته و دندهها: پوسته چدنی و دندههای سختکاریشده هزینه بیشتری دارند اما دوام بالاتری ارائه میدهند.

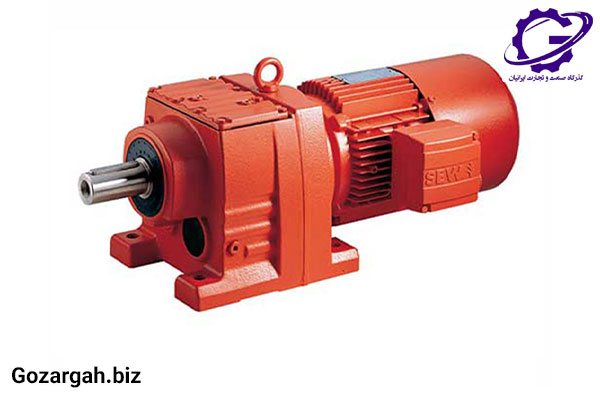

- کشور سازنده: برندهای اروپایی مانند SEW، Flender یا Rossi معمولاً قیمت بالاتری نسبت به نمونههای آسیایی دارند.
- کلاس حفاظتی IP و استاندارد ساخت: مدلهایی با IP66 یا گواهی ATEX برای محیطهای خاص گرانتر هستند.
- فکس : ۸۸۸۲۳۰۱۵ - ۰۲۱
- شماره تماس با کارشناسان: ۸۸۸۲۰۰۸۹ - ۰۲۱
- تهران، تقاطع اتوبان مدرس و مفتح شمالی، برج نگین آبی ، واحد ۱۰۲
راهنمای جامع انتخاب و مشخصات فنی گیربکس هلیکال مناسب کاربرد شما
محاسبه توان، گشتاور و نسبت تبدیل مورد نیاز برای انتخاب بهینه
پیش از خرید گیربکس، محاسبه دقیق توان و گشتاور بسیار حیاتی است. گشتاور خروجی (T) از رابطه زیر محاسبه میشود:
T = (9550 × P) / n
که در آن P توان بر حسب کیلووات و n سرعت بر حسب دور در دقیقه است. نسبت تبدیل نیز تعیینکننده سرعت خروجی است و باید متناسب با نوع کاربرد انتخاب شود.
| ویژگیها | شافت مستقیم | آویز (شافت موازی) | پایهدار | ترکیبی (هلیکال-کرانویل) |
|---|---|---|---|---|
| نسبت تبدیل | 3:1 تا 60:1 | 5:1 تا 400:1 | 3:1 تا 100:1 | 5:1 تا 300:1 |
| ظرفیت گشتاور (Nm) | 100 – 10000 | 500 – 300000 | 200 – 80000 | 300 – 150000 |
| بازده انتقال | 94% تا 98% | 94% تا 98% | 94% تا 98% | 94% تا 98% |
| سرعت ورودی (RPM) | تا 3000 | تا 3000 | تا 3000 | تا 3000 |
| کاربرد بار شعاعی | بالا | بسیار بالا | بالا | بالا |
| کاربرد بار محوری | متوسط | بالا | متوسط | بالا |
| نحوه نصب | افقی | آویز از سازه | روی پایه | افقی / عمودی |
| نگهداری | کم | کم | کم | کم |
توصیههای انتخاب فنی:
- در نوار نقالهها نسبت تبدیل پایینتر برای سرعت بیشتر مناسب است.
- در سیستمهای میکسر یا بالابر، نسبتهای بالاتر برای گشتاور زیاد توصیه میشود.
- ضریب اطمینان (SF) بین ۱٫۲ تا ۱٫۸ انتخاب شود تا از اضافه بار جلوگیری گردد.
بررسی انواع نصب (پایه دار، فلنجی، شافت مستقیم) و ابعاد فیزیکی
گیربکسهای هلیکال بسته به محل نصب و نیاز پروژه در سه مدل اصلی تولید میشوند:
- مدل پایهدار (B3): برای نصب روی سطح یا شاسی، مناسب خطوط انتقال افقی.
- مدل فلنجدار (B5): برای نصب مستقیم به ماشینآلات صنعتی یا پمپها.
- مدل شافت مستقیم: برای انتقال نیرو بدون واسطه بین موتور و محور خروجی.
ابعاد فیزیکی گیربکس بسته به توان و گشتاور متفاوت است، اما معمولاً از فریم سایز 63 تا 280 تولید میشوند.
اهمیت درجه حفاظت IP (Ingress Protection) و کلاس عایقی در محیطهای صنعتی
در محیطهای صنعتی که گردوغبار، رطوبت یا بخارات شیمیایی وجود دارد، انتخاب درجه حفاظت مناسب بسیار مهم است.
- IP55: مناسب محیطهای عادی و خشک
- IP65: مقاوم در برابر پاشش آب و گردوغبار
- IP66: ضد نفوذ کامل گردوغبار و مقاوم در برابر پرفشارترین شرایط محیطی
همچنین، کلاس عایقی موتور متصل به گیربکس باید حداقل کلاس F یا H باشد تا در دمای بالا عملکرد پایدار داشته باشد.
چگونه بهترین قیمت خرید گیربکس هلیکال را با حفظ کیفیت بدست آوریم؟
برای خرید بهینه، تنها مقایسه قیمت کافی نیست؛ باید کیفیت ساخت، برند، خدمات پس از فروش و شرایط گارانتی را نیز در نظر گرفت.
توصیههای کاربردی برای خریداران صنعتی:
- از نمایندگیهای معتبر مانند گذرگاه خرید کنید تا از اصالت کالا مطمئن باشید.
- از خرید کالاهای بدون برچسب یا فاقد شماره سریال خودداری کنید.
- استعلام قیمت از چند تأمینکننده معتبر بگیرید و تفاوت گارانتیها را بررسی کنید.
- در سفارشهای سازمانی، شرایط پرداخت و تأمین دورهای را مذاکره کنید.
هزینههای پنهان و آشکار در خرید گیربکسهای صنعتی
در خرید گیربکس صنعتی ، تنها هزینه خرید اولیه مطرح نیست. هزینههای جانبی مانند نصب، روغنکاری، سرویسهای دورهای و انرژی مصرفی نیز باید در نظر گرفته شود. گیربکسهای هلیکال با راندمان بالاتر، گرچه قیمت اولیه بیشتری دارند، اما در بلندمدت باعث صرفهجویی در هزینه انرژی و تعمیرات میشوند.
تضمین کیفیت و گارانتی گیربکس هلیکال؛ سرمایهگذاری بر دوام و عملکرد
استانداردهای ساخت و متریال (جنس بدنه، چرخ دنده) در گیربکسهای هلیکال
بدنه گیربکسهای هلیکال معمولاً از چدن خاکستری (GG20) یا چدن داکتیل (GGG40) ساخته میشود که مقاومت بالا در برابر لرزش و ضربه دارد. چرخدندهها از فولاد آلیاژی سختکاریشده با دقت سنگزنی بالا تولید میشوند که باعث کاهش صدا و افزایش طول عمر میشود.
استانداردهای تولید:
- ISO 9001 برای کنترل کیفیت
- IEC 60034 برای عملکرد الکتریکی
- DIN 3990 برای دندههای هلیکال
مشخصات فنی گیربکس شافت مستقیم یا هلیکال
گیربکسهای شافت مستقیم یا هلیکال معمولا دارای مشخصات فنی خاصی هستند که به آنها در عملکرد روان و کاهش نویز کمک میکند. برخی از این مشخصات عبارتند از:
- نوع چرخدنده: چرخدندههای هلیکال به گونهای طراحی شدهاند که با محورهای موازی و در زاویهای خاص قرار میگیرند.
- نسبت تبدیل: نسبت تبدیل چرخدندهها در گیربکس هلیکال از ۱:۲ تا ۱:۲۰۰ متغیر است و بسته به نیاز کاربر انتخاب میشود.
- ظرفیت گشتاور: بسته به مدل، ظرفیت تحمل گشتاور گیربکسهای هلیکال متفاوت است.
- دور ورودی و خروجی: این مشخصات به نوع کاربرد گیربکس بستگی دارند و سرعت انتقال نیرو را تعیین میکنند.
| مشخصه | توضیحات |
| نوع چرخدنده | هلیکال یا مارپیچی |
| زاویه دندانهها | 15 تا 30 درجه (بسته به مدل و نیاز کاربری) |
| نسبت تبدیل | 1:2 تا 1:200 (بسته به کاربرد و طراحی) |
| ظرفیت گشتاور | تا 1,000,000 نیوتنمتر (بسته به مدل و شرکت سازنده) |
| دور ورودی | 750 تا 3000 دور در دقیقه |
| دور خروجی | بسته به نسبت تبدیل، معمولا 1 تا 600 دور در دقیقه |
| توان انتقالی | از 0.5 تا 500 کیلووات (بسته به مدل) |
| جنس چرخدندهها | فولاد سختکاریشده، چدن، یا مواد مرکب (بسته به نوع کاربرد و نیاز) |
| بلبرینگ و رولبرینگ | بلبرینگهای کیفیت بالا جهت کاهش اصطکاک و افزایش طول عمر |
| محدوده دمای عملیاتی | -20 تا +80 درجه سانتیگراد |
| نوع پوسته | معمولا از جنس چدن یا آلومینیوم، مقاوم به خوردگی و ضربه |
| سیستم روغنکاری | روغنکاری دستی یا اتوماتیک (بسته به طراحی) |
| میزان نویز | بهینه برای کاهش صدا (بسته به زاویه دندانهها و جنس مواد) |
| طول عمر متوسط | تا 30,000 ساعت (با نگهداری مناسب) |
| کاربردها | صنایع معدنی، خطوط تولید، خودروسازی، صنایع غذایی، صنایع دارویی و بستهبندی |
اهمیت گارانتی معتبر و خدمات پس از فروش در طول عمر مفید گیربکس
خرید گیربکس صنعتی بدون گارانتی معتبر، ریسک بالایی دارد. گارانتی معتبر معمولاً شامل ۱۲ تا ۱۸ ماه پوشش قطعات و خدمات است. شرکت گذرگاه با ارائه گارانتی رسمی و پشتیبانی فنی در سراسر کشور، خیال مشتریان را از دوام و کیفیت محصول راحت میکند.
بررسی گواهینامههای کیفیت و اصالت کالا قبل از خرید
قبل از خرید، حتماً باید به برچسب فنی، شماره سریال و گواهی اصالت کارخانه دقت کرد. محصولات اصلی دارای QR Code یا پلاک حکاکیشده با لوگوی برند هستند. همچنین گواهیهایی مانند CE اروپا و گواهی تست عملکردی از معتبرترین نشانههای اصالت کالا هستند.
راهنمای خرید گیربکس هلیکال از معتبرترین تامینکنندگان و نمایندگیها
چگونه یک تامین کننده یا نمایندگی معتبر گیربکس هلیکال انتخاب کنیم
یک تأمینکننده معتبر باید چند ویژگی کلیدی داشته باشد:
- سابقه فعالیت صنعتی و همکاری با برندهای اروپایی
- ارائه فاکتور رسمی و گارانتی مکتوب
- انبار قطعات یدکی و تیم فنی متخصص
- امکان ارائه مشاوره فنی قبل از خرید
شرکت گذرگاه با تجربه طولانی در تأمین تجهیزات صنعتی، یکی از معتبرترین منابع خرید گیربکس هلیکال در ایران محسوب میشود.
فرآیند خرید، استعلام قیمت و مشاوره فنی تخصصی
فرآیند خرید از گذرگاه شفاف و حرفهای طراحی شده است:
- بررسی نیاز فنی و انتخاب مدل مناسب
- استعلام قیمت روز و شرایط گارانتی
- دریافت پیشفاکتور و تأیید سفارش
- ارسال سریع به سراسر کشور با بستهبندی استاندارد
دانلود کاتالوگ جامع گیربکس هلیکال و مشخصات فنی برندهای برتر
کاتالوگ محصولات شامل اطلاعات فنی، جداول گشتاور، ابعاد نصب، کلاس حفاظتی و نمودار عملکردی است. این کاتالوگها از وبسایت رسمی گذرگاه قابل دانلود بوده و بهصورت فایل PDF در اختیار مشتریان صنعتی قرار میگیرد.
