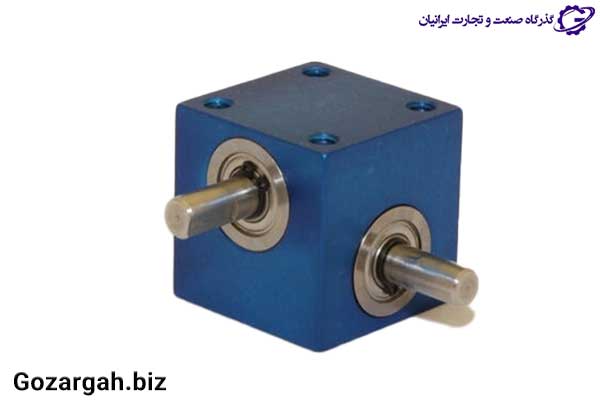

گیربکس رن RAN (گیربکس ۹۰ درجه) یکی از تجهیزات تخصصی برای انتقال قدرت است که در صنایع مختلفی مانند فولاد، سیمان، پتروشیمی و معادن کاربرد دارد. این گیربکسها با ویژگی تغییر جهت نیرو به زاویه ۹۰ درجه، به سیستمهای صنعتی این امکان را میدهند که بهطور مؤثر و با راندمان بالا عمل کنند. در این گیربکس ها زاویه شافت های ورودی و خروجی با نسبت 90 درجه ساخته می شود و نحوه عملکرد گیربکس های ran با چرخ دنده مخروطی انجام می گیرد.
بیشترین استفاده از گیربکس های RAN در اگزاست فن است. در اغلب فن ها برای رسیدن به سرعت مطلوب و رسیدن به دورهای پایین از گیربکس های RAN با نسبت تبدیل های 1:1 – 1:6 استفاده می شود. در این گیربکس ها تغییر جهت نیرو با استفاده از گیربکس RAN با نسبت تبدیل 1:1 با یک یا دو خروجی عمود بر محور ورودی صورت می پذیرد.
همچنین در جاهایی که نیاز به سری سازی گیربکس با سرعت ثابت می باشد گیربکس های RAN کاربرد زیادی دارند در این شرایط سایز گیربکس ها و گشتاور تحملی و دور خروجی گیربکس ها مشابه یک دیگر هستند.
گذرگاه با ارائه انواع گیربکسهای رن RAN از برندهای معتبر، این امکان را برای مشتریان فراهم کرده تا گیربکس صنعتی مناسب با نیاز سیستم خود را انتخاب کنند. محصولات گذرگاه بهخاطر کیفیت بالا و قیمتهای رقابتی، گزینهای ایدهآل برای صنایع مختلف به شمار میآیند.
قیمت گیربکس رن RAN (گیربکس ۹۰ درجه)
قیمت گیربکس رن RAN به عوامل مختلفی بستگی دارد که شامل نوع گیربکس، توان و ظرفیت آن، و جنس مواد ساخت میشود. این گیربکسها به دلیل ویژگیهای خاصی که دارند، بهویژه در صنایع سنگین و سیستمهای انتقال قدرت پرکاربرد هستند. همچنین، راندمان بالا و توانایی تحمل فشارهای زیاد باعث شده تا گیربکسهای ۹۰ درجه معمولاً قیمتهای بالاتری نسبت به گیربکسهای معمولی داشته باشند. با این حال، گذرگاه با ارائه قیمتهای رقابتی و محصولات با کیفیت، امکان خرید این گیربکسها را با بهترین شرایط فراهم میکند.
خرید گیربکس رن RAN (گیربکس ۹۰ درجه)
خرید گیربکس رن RAN بهویژه برای صنایع سنگین مانند فولاد، سیمان، پتروشیمی و معادن مزایای بسیاری دارد. این گیربکسها به دلیل راندمان بالای بیش از 95 درصد، عملکرد بسیار مؤثری دارند. برای خرید این محصولات، نیاز است که گیربکس مناسب با توجه به ظرفیت مورد نیاز و نوع استفاده انتخاب شود. طراحیهای این برند شامل مدلهای متنوعی همچون گیربکس بول کرانویل برای انتقال نیرو با زاویه ۹۰ درجه، گیربکس هلیکال برای شرایطی با بار بالا و راندمان بالا، و همچنین گیربکس حلزونی برای انتقال نرم و کمصداست. این تنوع باعث شده تا گیربکسهای RAN به انتخابی کاربردی برای طراحان سیستمهای صنعتی تبدیل شوند.
گذرگاه انواع گیربکسهای ۹۰ درجه را از برندهای معتبر عرضه میکند و به مشتریان مشاوره تخصصی برای انتخاب صحیح محصول ارائه میدهد.
- فکس : ۸۸۸۲۳۰۱۵ - ۰۲۱
- شماره تماس با کارشناسان: ۸۸۸۲۰۰۸۹ - ۰۲۱
- تهران، تقاطع اتوبان مدرس و مفتح شمالی، برج نگین آبی ، واحد ۱۰۲
مشخصات فنی گیربکس رن RAN (گیربکس ۹۰ درجه)

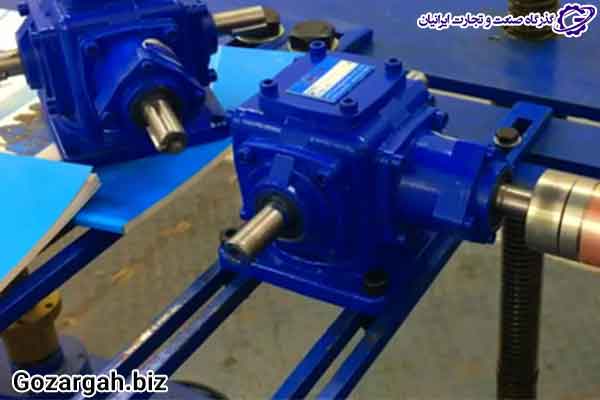

گیربکسهای رن RAN معمولاً از چرخدندههای مخروطی برای انتقال قدرت استفاده میکنند که این ویژگی باعث کاهش اتلاف انرژی و افزایش راندمان میشود. این گیربکسها میتوانند نیروی محرکه را با زاویه ۹۰ درجه منتقل کنند و در سیستمهای مختلفی که نیاز به تغییر جهت حرکت دارند، استفاده میشوند. راندمان بالای بیش از 95 درصد یکی دیگر از ویژگیهای مهم این گیربکسها است که باعث عملکرد مؤثر و کاهش هزینههای انرژی میشود.
| ویژگیها | زاویه راست 90° | تقسیم توان | افزاینده سرعت | شافت موازی | سری G |
|---|---|---|---|---|---|
| نسبت تبدیل | 1:1 تا 6:1 | 1:1 | 1:1.5 تا 1:5 | 3:1 تا 10:1 | 3:1 تا 15:1 |
| ظرفیت گشتاور (Nm) | 10 – 8000 | 50 – 5000 | 20 – 3000 | 100 – 7000 | 200 – 8000 |
| بازده انتقال | 94% تا 98% | 96% | 90% تا 95% | 94% تا 98% | 94% تا 98% |
| نحوه نصب | پایهدار / فلنجی | پایهدار | پایهدار | پایهدار | پایهدار |
| سرعت ورودی (RPM) | تا 3000 | تا 3000 | تا 6000 | تا 3000 | تا 3000 |
| وزن تقریبی | سبک تا متوسط | متوسط | سبک | متوسط | متوسط |
| کاربرد بار محوری | متوسط | کم | کم | متوسط | متوسط |
| کاربرد بار شعاعی | بالا | بالا | متوسط | بالا | بالا |
انواع گیربکس ۹۰ درجه
گیربکسهای ۹۰ درجه به طور کلی به دو نوع اصلی تقسیم میشوند که هرکدام برای کاربردهای خاص و نیازهای متفاوت طراحی شدهاند. این تقسیمبندی بهویژه در صنایع سنگین و سیستمهای انتقال نیرو که نیاز به عملکرد بهینه و انتقال قدرت با دقت بالا دارند، اهمیت دارد.
گیربکس رن RAN تک محور
گیربکس رن RAN تکمحور بیشتر در سیستمهایی استفاده میشود که نیاز به قدرت بالا و ابعاد کم دارند. این گیربکسها بهطور ویژه در صنایع سنگین مانند فولاد، سیمان، پتروشیمی و معادن به کار میروند. طراحی این گیربکسها بهگونهای است که میتوانند نیروی زیادی را در ابعاد کوچکتر منتقل کنند. این ویژگی آنها را برای انتقال قدرت در حجم زیاد در فضاهای محدود ایدهآل میسازد. گیربکسهای تکمحور به دلیل راندمان بالا و نیاز به تعمیرات کم، گزینهای مناسب برای سیستمهای صنعتی با حجم بار متوسط هستند که نیاز به دقت در انتقال قدرت دارند.
گیربکس رن RAN دو محور
گیربکس رن RAN دومحور برای تسریع فرآیند انتقال قدرت و افزایش گشتاور و سرعت طراحی شدهاند. این مدلها معمولاً در صنایع با نیاز به قدرت بالا و کاربردهای پیچیدهتر به کار میروند. گیربکسهای دومحور میتوانند بهطور همزمان دو محور را به حرکت درآورند، که این ویژگی برای سیستمهای نیازمند به سرعت بیشتر یا چند مرحلهای بسیار مناسب است. بهعنوان مثال، در سیستمهای بزرگ انتقال مواد، کورههای ذوب و جرثقیلهای صنعتی، از این نوع گیربکسها برای افزایش عملکرد و بهینهسازی فرآیندهای تولیدی استفاده میشود. این گیربکسها با گشتاور بالا و ظرفیت بیشتر، میتوانند در شرایط سخت و فشارهای زیاد، عملکرد بهینهای داشته باشند.
| نوع گیربکس RAN | نحوه عملکرد | کاربردها | مزایا و ویژگیها |
|---|---|---|---|
| گیربکس زاویه راست RAN (Bevel Gearbox 90°) | انتقال گشتاور با تغییر مسیر ۹۰ درجه توسط دنده مخروطی | نوار نقالهها، خطوط بستهبندی، سیستمهای بالابر | طراحی فشرده، نصب آسان، تغییر مسیر انتقال نیرو بدون تغییر آرایش تجهیزات |
| گیربکس تقسیم توان RAN (Shaft Splitter) | تقسیم یکنواخت گشتاور روی چند شافت خروجی | خطوط انتقال نیرو، سیستمهای چند محور | یکنواختی در تقسیم بار، قابلیت کارکرد همزمان چند خروجی |
| گیربکس افزاینده سرعت RAN (Speed Increaser) | افزایش سرعت خروجی نسبت به ورودی | کمپرسورها، توربینها | افزایش دور با حفظ گشتاور مجاز، دقت بالا در سرعت |
| گیربکس شافت موازی RAN | انتقال نیرو با چیدمان شافتهای موازی (هلیکال ساده) | اکسترودرها، میکسرها، ماشینآلات صنعتی | انتقال روان قدرت، صدای کمتر، راندمان بالا |
| گیربکس سری RAN G | ترکیب گیربکس ۹۰ درجه و شافت موازی | کاربردهای عمومی صنعتی | انعطاف نصب، راندمان مناسب، فضای نصب کمتر |
اجزای گیربکس رن RAN (گیربکس ۹۰ درجه)

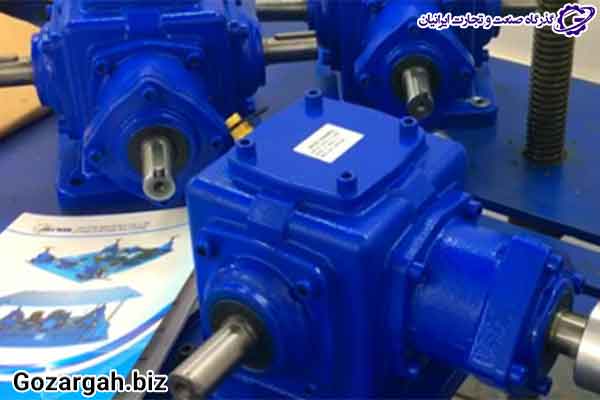

گیربکسهای رن RAN شامل اجزای مختلفی هستند که شامل چرخدندههای مخروطی، شافتها، یاتاقانها و پوسته مقاوم میباشند. چرخدندههای مخروطی در این گیربکسها وظیفه انتقال قدرت با زاویه ۹۰ درجه را دارند و برای کاربردهای صنعتی سنگین بهطور ویژه طراحی شدهاند. شافتها در این گیربکسها بهصورت متعامد قرار دارند و توانایی انتقال قدرت از ورودی به خروجی را دارند. این ویژگیها باعث میشود که گیربکس رن RAN در محیطهای صنعتی پیچیده بهخوبی عمل کند و از کارایی مطلوبی برخوردار باشد.
نحوه انتخاب گیربکس ۹۰ درجه
انتخاب گیربکس ۹۰ درجه به عواملی چون ظرفیت انتقال قدرت، میزان گشتاور و سرعت بستگی دارد. برای صنایع سنگین و پروژههایی که نیاز به توان بالا دارند، گیربکسهای رن RAN با ظرفیتهای بالا و راندمان بالا مناسبترین گزینه هستند. همچنین، برای انتخاب درست، توجه به جنس مواد ساخت و کیفیت چرخدندهها نیز اهمیت دارد تا گیربکس بتواند در شرایط سخت و دمای بالا بهطور مؤثر عمل کند.
جمعبندی
گیربکس رن RAN یا همان گیربکس ۹۰ درجه یکی از تجهیزات حیاتی در صنایع سنگین و سیستمهای انتقال قدرت است که به دلیل ویژگیهای برجستهای مانند راندمان بالا و ظرفیت انتقال قدرت زیاد کاربرد فراوانی دارد. این گیربکسها در دو نوع تک محور و دو محور برای انجام فرآیندهای پیچیدهتر و حجم بالای تولید طراحی شدهاند. انتخاب درست گیربکس با توجه به نیاز سیستم و ویژگیهای فنی میتواند تأثیر زیادی در عملکرد بهینه و کاهش هزینهها داشته باشد.
