ابزار دقیق مجموعهای از تجهیزات اندازهگیری و کنترل است که برای ثبت و انتقال کمیتهایی مثل فشار، دما، جریان یا سطح استفاده میشود. این تجهیزات پایهی بسیاری از سامانههای کنترلگر در صنایع مختلف را تشکیل میدهند و به اپراتورها یا سیستمهای اتوماسیون کمک میکنند تا وضعیت فرآیند را بهدرستی پایش و تنظیم کنند.
کاربرد ابزار دقیق محدود به یک حوزه خاص نیست. در صنایع نفت و گاز برای کنترل فشار و جلوگیری از نشت، در صنایع غذایی برای تنظیم دما و بهداشت فرآیند و در واحدهای دارویی برای اطمینان از شرایط دقیق تولید، حضور ابزار دقیق ضروری است. بدون این تجهیزات، هیچ فرآیند صنعتیای قابل اتکا و پایدار نخواهد بود.
| نوع ابزار دقیق | نحوه عملکرد | کاربردها | مزایا و ویژگیها |
|---|---|---|---|
| ترانسمیتر فشار (Pressure Transmitter) | تبدیل فشار فیزیکی به سیگنال الکتریکی آنالوگ یا دیجیتال | صنایع نفت، گاز، پتروشیمی، نیروگاهها | دقت بالا، مقاومت در برابر خوردگی، مناسب اندازهگیری فشار گاز و مایع |
| فلومتر (Flowmeter) | اندازهگیری سرعت یا حجم جریان سیال با روشهای مختلف (مغناطیسی، آلتراسونیک…) | پایش مصرف، کنترل فرآیند، سیستمهای HVAC | امکان اندازهگیری لحظهای، بعضاً بدون تماس با سیال، دقت بالا |
| ترموکوپل / RTD | اندازهگیری دما با استفاده از مقاومت الکتریکی یا ولتاژ حرارتی | دیگ بخار، کوره، خطوط فرآیندی دما بالا یا پایین | بازه دمایی گسترده، نصب آسان، دقت مناسب در محیطهای صنعتی |
| سطحسنج (Level Transmitter) | اندازهگیری سطح سیالات در مخازن به روش التراسونیک، راداری یا فشاری | صنایع غذایی، دارویی، نفت و گاز | بدون تماس با سیال، مناسب برای مخازن پرفشار یا خورنده |
| آنالایزر گاز | تشخیص و تحلیل ترکیبات گازی موجود در محیط یا خط فرآیند | پالایشگاهها، محیطهای کاری خطرناک، کلین رومها | ایمنی، دقت بالا، امکان هشدار خودکار و اتصال به سیستم کنترل |
| نشانگر دیجیتال (Digital Indicator) | نمایش کمیتهای مختلف مانند دما، فشار، وزن و … | تابلوهای کنترل، آزمایشگاهها، خطوط تولید | نمایشگر خوانا، قابلیت اتصال به ترانسمیترها، قابل برنامهریزی |
انواع محصولات ابزار دقیق موجود در بازار
در هر واحد صنعتی، ابزار دقیق متناسب با نیاز فرآیند انتخاب میشود. گاهی باید جریان سیال اندازهگیری شود، گاهی دما، فشار یا سطح. برای هرکدام از این موارد، تجهیز مشخصی طراحی شده که با دقت و حساسیت خاص خود کار میکند. آشنایی با این انواع تجهیزات، کمک میکند نیاز پروژه بهتر تحلیل و انتخاب نهایی دقیقتر انجام شود.

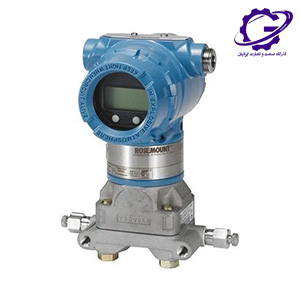

- ترانسمیتر فشار: برای پایش لحظهای فشار سیال در خطوط لوله یا مخازن از ترانسمیتر فشار استفاده میشود. این دستگاه مقدار فشار را اندازهگیری کرده و به سیگنال قابلخواندن برای سیستم کنترل تبدیل میکند.
- ترانسمیتر دما: در فرآیندهایی که کنترل دما اهمیت دارد، ترانسمیتر دما داده را از سنسور دریافت کرده و به سیگنال خروجی تبدیل میکند. این تجهیز امکان پایش مستمر دما را فراهم میکند و برای تنظیم خودکار سیستم یا ثبت اطلاعات در سامانه مانیتورینگ استفاده میشود.

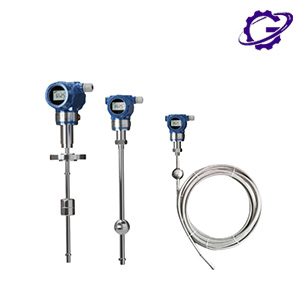

- ترانسمیتر سطح (Level Transmitter): ترانسمیتر سطح برای اندازهگیری ارتفاع مایع یا جامد در مخازن، سیلوها یا حوضچهها استفاده میشود. دقت این تجهیز در حفظ ایمنی، جلوگیری از سرریز یا خالیماندن بیشازحد مخزن اهمیت زیادی دارد.

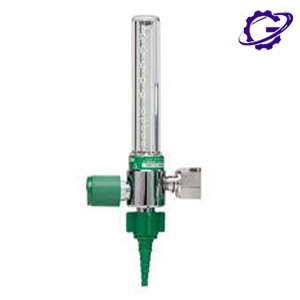

- فلومتر (Flow Meter): فلومتر برای اندازهگیری دقیق میزان جریان سیال در خط لوله استفاده میشود. بسته به نوع سیال، دقت مورد انتظار و شرایط نصب، از مدلهای مختلف مثل مغناطیسی، توربینی یا جرمی استفاده میشود.
- کنترلرها و نشاندهندهها: کنترلر وظیفه دارد مقدار اندازهگیریشده را با مقدار مطلوب مقایسه کرده و در صورت نیاز، دستور اصلاح به سیستم ارسال کند.
- تجهیزات کالیبراسیون: برای اطمینان از دقت ابزار دقیق، کالیبراسیون دورهای ضروری است. تجهیزات کالیبراسیون برای بررسی و تنظیم صحت عملکرد ابزارهایی مثل ترانسمیتر، گیج و فلومتر بهکار میروند.

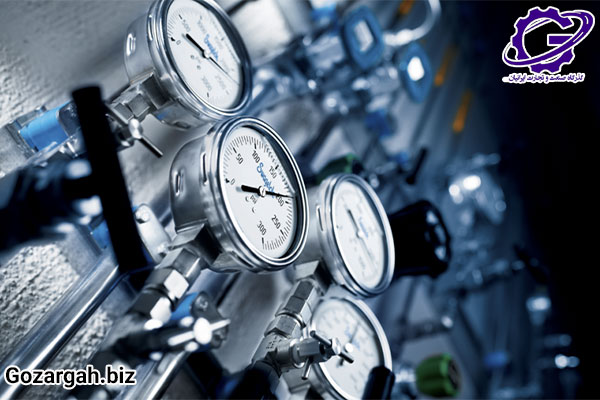

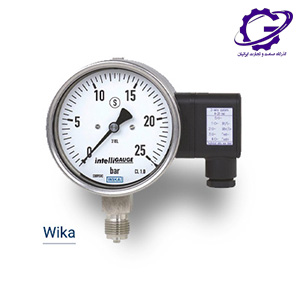

- گیجهای فشار و دما: گیج فشار و گیج دما ابزارهای سادهای برای نمایش مستقیم فشار یا دما هستند که معمولاً روی خطوط لوله یا مخازن نصب میشوند. این تجهیزات بدون نیاز به برق یا سیستم کنترلی، مقدار لحظهای را روی صفحه نشان میدهند.
| کاربرد | توضیحات |
|---|---|
| کنترل و پایش فرآیندها | اطلاعات نادقیق یا دیرهنگام یکی از دلایل رایج اختلال در فرآیندهای صنعتی است. ابزار دقیق برای همین طراحی شده؛ تا تغییرات مهم مثل افت فشار یا نوسان دما را دقیق و بهموقع ثبت کند و در اختیار سیستمهای کنترلی قرار دهد. وقتی داده قابلاعتماد باشد، کنترل فرآیند هم هدفمند و بیوقفه انجام میشود. |
| صنایع نفت و گاز | در این صنعت، کوچکترین خطا در اندازهگیری میتواند به اتفاقات پرهزینه منجر شود. ابزار دقیق برای پایش مداوم فشار، دما، سطح و نشت طراحی شده و باید در برابر شرایط سخت محیطی دوام بیاورد. |
| صنایع غذایی و دارویی | در این حوزهها، همهچیز به دقت و پاکیزگی وابسته است. تجهیزات ابزار دقیق باید قابل اعتماد، ضدآلودگی و مطابق با استانداردهای بهداشتی باشند. تنظیم دما، کنترل فشار و ثبت دقیق پارامترها در هر مرحله از تولید ضروری است. |
| خطوط تولید خودکار | در سیستمهای اتوماسیون، ابزار دقیق اطلاعات لازم برای تصمیمگیری سیستم را فراهم میکند. بدون دادهی دقیق، هیچ واکنش درستی از سوی کنترلر صادر نمیشود و در نهایت جریان تولید مختل خواهد شد. |
نکات مهم در انتخاب ابزار دقیق متناسب با نیاز صنعتی
هر پروژه صنعتی نیازهای خودش را دارد. نوع سیال، شرایط محیطی، دقت مورد انتظار یا حتی محل نصب میتواند انتخاب ابزار دقیق را کاملاً تغییر دهد. برای همین، خرید این تجهیزات نیاز به بررسی دقیق فنی دارد، نه صرفاً انتخاب از روی لیست موجودی یا برند. در این مسیر، داشتن دسترسی به مشاوره تخصصی اهمیت زیادی دارد.
گذرگاه با تجربه در تأمین تجهیزات ابزار دقیق و همراهی پروژههای صنعتی، این فضا را ایجاد کرده که انتخاب نهایی هم خرید سادهتری باشد و هم متناسب با واقعیت فنی پروژه انجام شود. در ادامه چند نکته کلیدی را مرور میکنیم که در چنین انتخابی نباید نادیده گرفته شوند.
دقت اندازهگیری
دقت ابزار اندازهگیری نباید در حد تقریبی باشد. هرچه تلورانس کمتر باشد، امکان خطای سیستم هم پایینتر میآید. هنگام انتخاب تجهیز، باید محدوده اندازهگیری و میزان خطای مجاز آن بهدرستی بررسی شود. دقت پایینتر از نیاز واقعی، باعث خروج از استاندارد تولید یا هشدارهای اشتباه خواهد شد.
مقاومت در شرایط محیطی خاص
ابزار دقیق باید متناسب با محیطی که در آن نصب میشود انتخاب شود. اگر تجهیز در فضای باز، مناطق خورنده یا نقاطی با لرزش بالا قرار دارد، بدنه، نوع سنسور و کلاس حفاظتی آن باید با این شرایط سازگار باشد. رطوبت، گردوغبار، اختلاف دما یا بخارات شیمیایی، همگی میتوانند عملکرد دستگاه را مختل کنند اگر در زمان خرید، مقاومت محیطی بهدرستی در نظر گرفته نشده باشد.
پشتیبانی برند و کالیبراسیون دورهای
حتی دقیقترین تجهیزات هم بدون پشتیبانی فنی و امکان کالیبراسیون، قابل اتکا نیستند. برندهای معتبر معمولاً خدمات پس از فروش، تأییدیههای فنی و قطعات یدکی در دسترس دارند. این مزیت در پروژههایی که زمان توقف تولید هزینهبر است، اهمیت بیشتری پیدا میکند. همچنین برای حفظ دقت در بلندمدت، باید امکان کالیبراسیون دورهای بهصورت محلی یا از طریق نمایندگیها فراهم باشد.
| ویژگیها | ترانسمیتر فشار | فلومتر | ترموکوپل / RTD | سطحسنج | آنالایزر گاز | نشانگر دیجیتال |
|---|---|---|---|---|---|---|
| نوع سیگنال خروجی | 4–20mA / Modbus | 4–20mA / Pulse | mV / RTD | آنالوگ / دیجیتال | دیجیتال / رله | دیجیتال (RS485/Modbus) |
| دقت اندازهگیری | ±0.1% تا ±0.5% | ±0.2% تا ±1% | ±0.1°C تا ±1°C | ±0.25% تا ±1% | وابسته به گاز | وابسته به ورودی |
| نوع تغذیه | 24V DC | 24–220V AC/DC | ندارد (برای سنسور) | 24V DC | باتری / برق | 24V یا 220V AC |
| جنس بدنه | استنلس استیل | استیل / PVC | استیل / سرامیک | استیل / PP / PTFE | آلومینیوم / استیل | پلاستیک صنعتی |
| شرایط کاری | -40 تا 120°C | -20 تا 180°C | -200 تا 800°C | -40 تا 200°C | 0 تا 50°C | 0 تا 60°C |
| قابلیت نصب در فضای باز | بله | بستگی به مدل | بله | بله | برخی مدلها | معمولاً خیر |
| قابلیت اتصال به PLC | بله | بله | بله (با ماژول) | بله | بله | بله |
جمعبندی
وقتی قرار است یک فرآیند بدون وقفه، دقیق و ایمن کار کند، ابزار دقیق دیگر یک انتخاب جانبی نیست. هر تجهیز، یک بخش حیاتی از زنجیرهی کنترل است که اگر درست انتخاب نشود، اثر آن در کل سیستم دیده میشود. دقت اندازهگیری، دوام در شرایط محیطی و امکان کالیبراسیون، همان چیزهایی هستند که در بلندمدت تفاوت ایجاد میکنند.
اگر در مرحله انتخاب تجهیزات ابزار دقیق هستید، مرور گزینهها در کنار مشاورهی فنی میتواند کمک بزرگی باشد. گذرگاه با تجربه در تأمین این محصولات و همراهی پروژههای صنعتی، بستری فراهم کرده تا انتخاب تجهیزات، دقیق و مطابق نیاز واقعی انجام شود.
