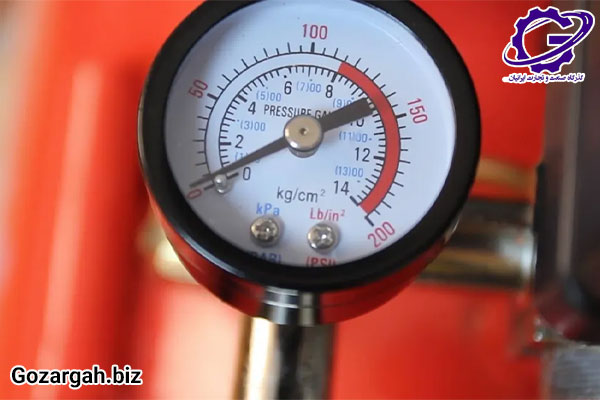

گیج فشار (Pressure Gauge) دستگاهی است که فشار سیالات را در سیستمها و تجهیزات صنعتی اندازهگیری کرده و به نمایش میگذارد. این ابزارها با دقت بالا، در طیف گستردهای از صنایع مانند نفت و گاز، شیمیایی، خودروسازی و تأسیسات حرارتی به کار میروند. گیج فشار با اندازهگیری دقیق فشار، به کنترل بهتر فرایندها کمک کرده و از بروز خسارات ناشی از فشارهای غیرمجاز جلوگیری میکند. گذرگاه، بهعنوان تأمینکنندهای معتبر در حوزه ابزار دقیق، با ارائه انواع گیجهای فشار با کیفیت بالا، این امکان را برای صنایع فراهم کرده است تا به دقت و پایداری بیشتری در فرآیندهای خود دست یابند.
اجزای تشکیلدهنده گیج فشار
گیجهای فشار از چندین جزء اصلی تشکیل شدهاند که هرکدام نقشی کلیدی در عملکرد صحیح دستگاه ایفا میکنند. آشنایی با این اجزا میتواند به انتخاب و نگهداری بهتر گیج فشار کمک کند. در زیر به معرفی مهمترین اجزای گیج فشار میپردازیم:
- بدنه (Case): بدنه یا قاب بیرونی گیج که وظیفه حفاظت از اجزای داخلی را دارد. این بخش معمولاً از جنس فلز مقاوم یا پلاستیک ساخته میشود تا در برابر ضربه و عوامل محیطی مقاومت داشته باشد.
- صفحه نمایش (Dial): صفحهای مدرج که مقادیر فشار را نشان میدهد و معمولاً دارای مقیاسهای مشخص و استاندارد است. طراحی واضح صفحه نمایش، خواندن اعداد فشار را آسان میسازد.
- عقربه (Pointer): عقربه گیج فشار، میزان فشار را بهصورت مکانیکی نمایش میدهد. این عقربه با حرکت بر روی صفحه مدرج، میزان فشار سیال را نشان میدهد.
- مکانیزم داخلی (Internal Mechanism): شامل قطعاتی مانند لوله بوردون، دیافراگم یا کپسول است که تغییرات فشار سیال را به حرکت مکانیکی تبدیل کرده و عقربه را بهحرکت درمیآورند.
- اتصالات (Connections): این اتصالات گیج را به سیستم متصل میکنند و بهصورت رزوهای یا فلنجی هستند. طراحی و جنس این اتصالات باید با نوع سیال و شرایط کاری هماهنگ باشد.

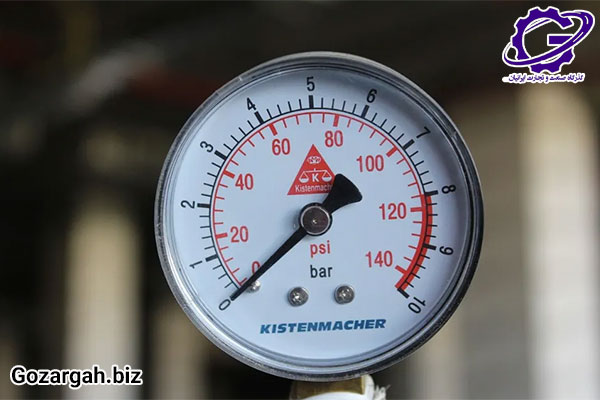

نحوه خرید گیج فشار
برای انتخاب گیج فشار مناسب، بررسی نیازها و شرایط کاری ضروری است. در ادامه به نکات مهم در خرید گیج فشار اشاره میکنیم.
- محدوده فشار: ابتدا محدوده فشاری که قرار است اندازهگیری شود را مشخص کنید تا دستگاهی با طول عمر و دقت بالا انتخاب شود.
- نوع سیال: نوع سیال (گاز، مایع، یا خورنده) بر جنس و نوع گیج فشار اثرگذار است. برای سیالات خاص، گیجهای مقاومتری نیاز است.
- دقت دستگاه: برای کاربردهای دقیق، گیجی با کلاس دقت بالاتر انتخاب کنید.
- انتخاب برند معتبر: برندهای معتبر، کیفیت و دقت بالاتری را تضمین میکنند. گذرگاه با ارائه گیجهای فشار از برندهای معتبر و با گواهی استاندارد، انتخابی مطمئن را فراهم میکند.
- مشاوره فنی: تیم فنی گذرگاه با مشاوره تخصصی، شما را در انتخاب بهترین گیج برای شرایط خاص پروژه همراهی میکند.
این نکات به شما کمک میکنند تا گیجی متناسب با نیازهای صنعتی و دقیق تهیه کنید.
- فکس : ۸۸۸۲۳۰۱۵ - ۰۲۱
- شماره تماس با کارشناسان: ۸۸۸۲۰۰۸۹ - ۰۲۱
- تهران، تقاطع اتوبان مدرس و مفتح شمالی، برج نگین آبی ، واحد ۱۰۲
قیمت گیج فشار
قیمت گیج فشار به عواملی مانند دقت اندازهگیری، جنس بدنه، نوع سیال مورد استفاده و برند سازنده بستگی دارد. گیجهایی که دقت بیشتری دارند، از متریال مقاومتری ساخته شدهاند یا برای سیالات خاص طراحی شدهاند، معمولاً قیمت بالاتری دارند. همچنین برندهای مطرح که از تکنولوژی پیشرفتهتری بهره میبرند، گیجهایی با کیفیت بالاتر اما قیمت بالاتر عرضه میکنند.
| عامل مؤثر | توضیح |
|---|---|
| دقت اندازهگیری | دقت بیشتر نیازمند تکنولوژی پیشرفتهتر بوده و موجب افزایش قیمت میشود. |
| جنس بدنه و اجزای داخلی | استفاده از فولاد ضدزنگ، برنج یا آلیاژهای خاص برای مقاومت بیشتر، قیمت را بالا میبرد. |
| نوع سیال قابل اندازهگیری | سیالات خورنده یا با دمای بالا نیاز به طراحی ویژه دارند که هزینه بیشتری ایجاد میکند. |
| برند و سازنده | برندهای معتبر معمولاً قیمت بالاتری دارند، اما کیفیت، دقت و پشتیبانی بهتری ارائه میدهند. |
انواع گیج فشار
گیجهای فشار در انواع مختلفی تولید میشوند که هر یک برای کاربردهای خاصی طراحی شدهاند. آشنایی با این انواع به کاربران کمک میکند تا بر اساس نیازهای عملیاتی، مناسبترین گیج را انتخاب کنند. در ادامه به رایجترین انواع گیج فشار اشاره میکنیم.
| نوع گیج فشار | توضیح | کاربردهای رایج |
|---|---|---|
| گیج فشار عقربهای (آنالوگ) | نمایش مکانیکی فشار با عقربه روی صفحه مدرج؛ ساختار ساده و اقتصادی | صنایع عمومی، تأسیسات، آب و فاضلاب |
| گیج فشار دیجیتال | نمایش عددی و دقیق فشار روی نمایشگر دیجیتال؛ مناسب برای محیطهای دقیق | داروسازی، آزمایشگاهها، صنایع حساس |
| گیج فشار دیافراگمی | استفاده از دیافراگم انعطافپذیر برای سنجش فشار؛ مقاوم در برابر خورندگی و دمای بالا | صنایع شیمیایی، نفت و گاز، سیالات خورنده |
| گیج فشار بوردون تیوب | بهرهگیری از لوله خمیده بوردون برای تبدیل فشار به حرکت عقربه | کاربردهای صنعتی عمومی، فشارهای بالا |

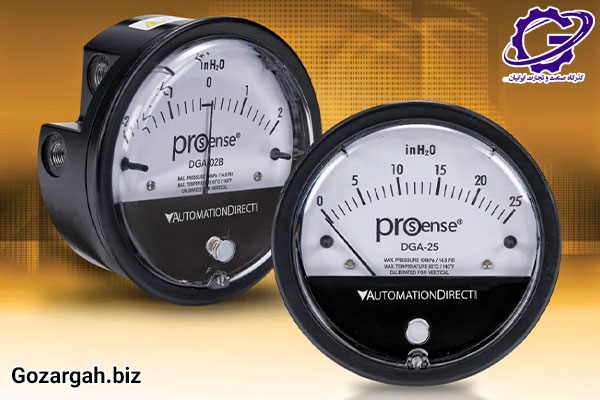

| گیج فشار تفاضلی | اندازهگیری اختلاف فشار بین دو نقطه مختلف | سیستمهای تهویه، تصفیه آب، HVAC |
نحوه عملکرد گیج فشار
گیجهای فشار از مکانیزمهای مختلفی برای اندازهگیری و نمایش فشار استفاده میکنند. در ادامه به دو روش رایج که به طور گسترده در گیجهای فشار به کار میروند، اشاره میکنیم:
- لوله بوردون (Bourdon Tube): لوله بوردون، یکی از رایجترین مکانیزمهای اندازهگیری فشار در گیجهای آنالوگ است. این لوله، که به شکل خمیده یا C شکل است، با افزایش فشار سیال داخل آن، تمایل به صاف شدن پیدا میکند. این تغییر شکل مکانیکی توسط مجموعهای از اتصالات به عقربه منتقل میشود و عقربه را به حرکت درمیآورد تا فشار را بر روی صفحه مدرج نمایش دهد. این مکانیزم به دلیل دقت و سادگی ساختاری، در بسیاری از صنایع به کار میرود.
- دیافراگم (Diaphragm): دیافراگم، یک غشای انعطافپذیر است که با تغییرات فشار جابجا میشود. این جابجایی، بسته به طراحی گیج، به حرکت مکانیکی یا سیگنال الکتریکی تبدیل میشود که به نمایش فشار بر روی عقربه یا نمایشگر دیجیتال منجر میشود. این مکانیزم برای سیالات خورنده یا کاربردهایی که به مقاومت در برابر خوردگی نیاز دارند، بسیار مناسب است.
نحوه کالیبره کردن گیج فشار
کالیبراسیون گیج فشار، فرآیندی برای بررسی و تنظیم دقت دستگاه است و بهویژه در صنایع حساس ضروری است. مراحل اصلی شامل موارد زیر است.
- آمادهسازی: جداسازی گیج و انتقال به محیطی بدون ارتعاش.
- اتصال به دستگاه مرجع: وصل کردن گیج به فشارسنج مرجع با دقت بالا.
- اعمال فشار و مقایسه: افزایش تدریجی فشار و مقایسه مقادیر گیج با دستگاه مرجع.
- تنظیم گیج: اصلاح انحرافات با تنظیمات دستی.
- ثبت نتایج: مستندسازی برای ارزیابیهای آتی.
کالیبراسیون منظم، دقت و ایمنی عملکرد گیجهای فشار را تضمین میکند. همچنین گیج فشار برای نمایش لحظهای مقدار فشار در محل نصب استفاده میشود و به اپراتور امکان میدهد بدون نیاز به تجهیزات دیجیتال، وضعیت فشار را بررسی کند. در بسیاری از سیستمها، برای انتقال این اطلاعات به اتاق کنترل از ترانسمیتر فشار استفاده میشود تا فرآیند بهصورت خودکار پایش شود. از طرف دیگر، اندازهگیری دقیق دما در همان سیستم میتواند به کمک ترانسمیتر دما انجام شود، که دادههای حرارتی را با دقت بالا به سامانههای مانیتورینگ ارسال میکند.
جمع بندی
گیج فشار ابزاری ضروری برای نظارت دقیق بر فشار سیالات در صنایع مختلف است و به بهبود ایمنی و کارایی فرآیندها کمک میکند. از انتخاب نوع گیج تا توجه به کالیبراسیون منظم آن، هر مرحله نقش مهمی در عملکرد صحیح این دستگاهها دارد. گذرگاه با ارائه انواع گیجهای فشار و خدمات مشاوره فنی، امکان انتخاب و استفاده مطمئن از این ابزارها را برای صنایع فراهم میکند.
