پایپینگ

پایپینگ ساختار اصلی انتقال سیالات در واحدهای صنعتی را شکل می‌دهد و ارتباط بین تجهیزات گوناگون را برقرار می‌کند. طراحی این سیستم باید پاسخ‌گوی الزامات فنی از نظر فشار، دما، نوع سیال و نحوه بهره‌برداری باشد. انتخاب اجزای مناسب، از لوله‌ها و اتصالات تا شیرآلات و فلنج‌ها، مستقیماً بر عملکرد، ایمنی و دوام خطوط اثر می‌گذارد.

هر بخش از این شبکه باید با دقت و بر اساس استانداردهای مشخص انتخاب شود تا از نشتی، خوردگی، افت فشار یا انسدادهای ناخواسته جلوگیری شود. مهندسی دقیق پایپینگ به‌معنای کنترل بهتر جریان، سهولت تعمیرات و پایداری عملکرد در طول زمان است.

پایپینگ چیست و چه کاربردی در صنایع دارد؟

پایپینگ به مجموعه‌ای از لوله‌ها، اتصالات، شیرآلات و تجهیزات جانبی گفته می‌شود که برای انتقال سیالات از یک نقطه به نقطه دیگر در محیط‌های صنعتی به‌کار می‌رود. اما کارکرد آن به همین‌جا ختم نمی‌شود. پایپینگ نقشی کلیدی در کنترل فشار، تنظیم دما و حفظ ایمنی و پایداری جریان ایفا می‌کند.

در صنایعی مثل نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، دارویی و تأسیسات ساختمانی، پایپینگ زیرساخت اصلی انتقال مواد محسوب می‌شود. طراحی درست این سیستم باید متناسب با نوع سیال، فشار و دمای کاری و شرایط محیطی انجام شود. هر خط لوله باید به‌گونه‌ای مهندسی شود که انتقال سیال را به‌شکل دقیق انجام دهد و در برابر خوردگی، لرزش یا تنش مکانیکی مقاوم باشد.

اجزای اصلی سیستم پایپینگ صنعتی

یک سیستم پایپینگ صنعتی از اجزای مختلفی تشکیل شده که هرکدام نقش مشخصی در مسیر انتقال سیال دارند. انتخاب درست این اجزا هم به عملکرد بهتر سیستم کمک می‌کند و هم روی طول عمر تجهیزات، ایمنی مجموعه و هزینه‌های نگهداری اثر می‌گذارد. در ادامه، مهم‌ترین اجزای پایپینگ را بررسی می‌کنیم.

شیرآلات صنعتی (Ball Valve، Gate Valve، Globe Valve)

شیرآلات صنعتی در پایپینگ برای قطع، وصل یا تنظیم جریان استفاده می‌شوند. نوع شیر باید با توجه به ماهیت سیال، فشار کاری و سطح کنترل موردنیاز انتخاب شود. شیر توپی برای قطع و وصل سریع جریان کاربرد دارد و ساختار ساده‌ای دارد. گیت ولو یا شیر کشویی در مسیرهایی به‌کار می‌رود که نیاز به قطع کامل جریان با کمترین افت فشار باشد، اما برای تنظیم مناسب نیست. شیر کروی برای تنظیم دقیق جریان طراحی شده و در خطوطی که نیاز به کنترل تدریجی دارند استفاده می‌شود.

اکچویتورهای صنعتی (پنوماتیک، برقی، هیدرولیک)

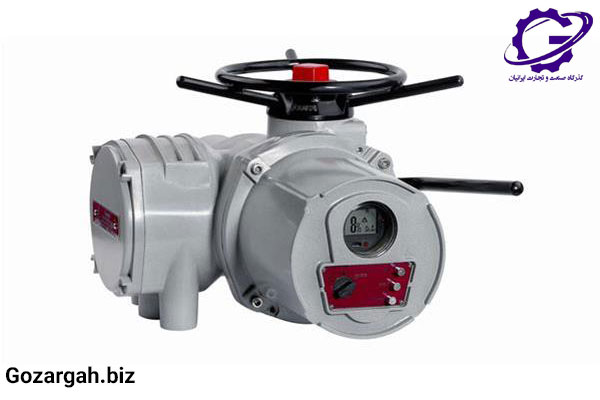

اکچویتور وظیفه تبدیل سیگنال‌های کنترلی به حرکت مکانیکی دارد و در پایپینگ برای باز و بسته‌کردن خودکار شیرآلات استفاده می‌شود. نوع پنوماتیک با هوای فشرده کار می‌کند و برای کاربردهای سریع و عمومی مناسب است. اکچویتور برقی دقت بالایی دارد و در خطوطی با نیاز به کنترل پیوسته به‌کار می‌رود. مدل هیدرولیک با فشار روغن عمل می‌کند و برای سیستم‌هایی با بار سنگین یا فشار بالا، مثل صنایع فولاد، گزینه‌ای مؤثر محسوب می‌شود.

تله بخار (ترمودینامیکی، مکانیکی، ترموستاتیکی)

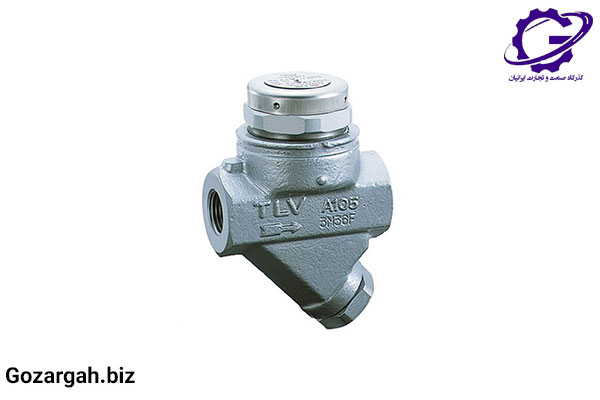

تله بخار بخشی از سیستم بخار است که اجازه خروج کندانس، هوا و گازهای ناخواسته را می‌دهد اما مانع از هدر رفت بخار می‌شود. اگر انتخاب درستی نداشته باشد، هم بازده حرارتی کاهش می‌یابد و هم تجهیزات آسیب می‌بینند. تله‌های ترمودینامیکی با اختلاف فشار کار می‌کنند و برای خطوط متغیر مناسب‌اند. مدل‌های مکانیکی از شناور برای تخلیه دقیق کندانس استفاده می‌کنند و بیشتر در شرایط پایدار به‌کار می‌روند. تله‌های ترموستاتیکی هم به دما حساس‌اند و در خطوطی با نیاز به کنترل تدریجی، مثل بخار کم‌فشار، استفاده می‌شوند.

ساپورت و نگهدارنده لوله (Clamp، Bracket، Saddle)

ساپورت‌ها وظیفه دارند تا وزن لوله را تحمل کنند، از لرزش و جابجایی ناخواسته جلوگیری کنند و تنش‌های ناشی از دما یا فشار را کاهش دهند. بست‌ها معمولاً در مسیرهای عمودی یا نقاطی به‌کار می‌روند که لوله به سازه نزدیک است. براکت برای نگهداری لوله روی دیوار یا شاسی استفاده می‌شود و در چیدمان‌های افقی یا زاویه‌دار کاربرد دارد. زین لوله هم در مسیرهای طولانی یا برای پشتیبانی از لوله‌های قطور و سنگین استفاده می‌شود تا پایداری سیستم حفظ شود.

گسکت، پیچ و مهره و سایر اقلام مصرفی

وقتی دو فلنج در یک خط لوله صنعتی به هم متصل می‌شوند، فشار، دما و سیال در حال حرکت، کوچک‌ترین ضعف در آب‌بندی را به نشتی یا توقف کامل تبدیل می‌کند. به همین دلیل، انتخاب گسکت متناسب با نوع سیال، محدوده فشار و شرایط دمایی، یک تصمیم صرفاً مصرفی نیست؛ بخشی از طراحی سیستم است. پیچ و مهره‌ها هم اگر از جنس یا پوشش نامناسب استفاده شوند، در برابر لرزش و خوردگی دوام نمی‌آورند. حتی اجزایی مثل نوار تفلون یا عایق‌های ساده، اگر با دقت انتخاب نشوند، می‌توانند عملکرد کل سیستم را در بلندمدت تحت‌تأثیر قرار دهند.

لوله‌های صنعتی (استنلس استیل، کربن استیل، پلی‌اتیلن)

لوله‌ها بدنه اصلی سیستم پایپینگ را تشکیل می‌دهند و بسته به نوع سیال، دما، فشار و محیط کاری، از جنس‌ها و استانداردهای مختلف انتخاب می‌شوند.

• استنلس استیل (Stainless Steel): مناسب برای محیط‌های خورنده، خطوط بهداشتی، صنایع غذایی و دارویی. مقاومت بالا در برابر زنگ‌زدگی و دمای بالا، از ویژگی‌های بارز این لوله‌هاست.
• کربن استیل (Carbon Steel): انتخاب رایج در صنایع نفت، گاز و پتروشیمی. این لوله‌ها برای انتقال سیالات با فشار بالا مناسب‌اند و از نظر اقتصادی نیز مقرون‌به‌صرفه هستند.
• پلی‌اتیلن (PE): بیشتر در سیستم‌های آب‌رسانی، فاضلاب یا خطوط کم‌فشار استفاده می‌شود. وزن سبک و انعطاف‌پذیری از مزیت‌های آن در نصب‌های گسترده است.

اتصالات

اتصالات مجموعه‌ای از قطعات صنعتی هستند که برای اتصال، تغییر جهت، انشعاب‌گیری، مسدودسازی یا کاهش و افزایش قطر لوله‌ها در سیستم‌های لوله‌کشی مورد استفاده قرار می‌گیرند. این اتصالات شامل انواع زانویی (Elbow)، سه‌راهی (Tee)، تبدیل (Reducer)، درپوش (Cap)، فلنج (Flange) و کوپلینگ (Coupling) می‌شوند و از جنس‌هایی چون فولاد کربنی، استنلس استیل، آلیاژهای خاص یا پلیمرهای مقاوم ساخته می‌شوند. رعایت استانداردهایی مانند ASME B16.9 و DIN در طراحی و ساخت این اتصالات، تضمین‌کننده ایمنی و عملکرد صحیح سیستم‌های تحت فشار، دمای بالا یا سیالات خورنده است. اتصالات پایپینگ نقش کلیدی در تضمین دوام، عملکرد و آب‌بندی سیستم‌های انتقال سیال در صنایع مختلف دارند.

فلنج‌ها (Welding Neck، Blind، Slip-On، Threaded)

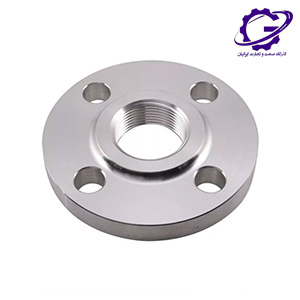

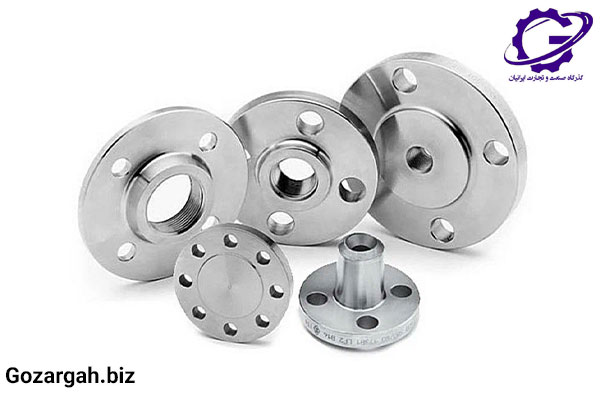

فلنج برای اتصال لوله‌ها به یکدیگر یا به تجهیزات دیگر استفاده می‌شود و امکان باز و بسته کردن بخش‌هایی از سیستم را بدون برشکاری فراهم می‌کنند. انتخاب نوع فلنج به فشار، دما و شرایط نصب بستگی دارد. فلنج گردن‌جوشی برای شرایط کاری سنگین مناسب است و مقاومت مکانیکی بالایی دارد. فلنج کور زمانی به‌کار می‌رود که بخشی از خط باید مسدود یا تست فشار روی آن انجام شود. مدل‌های روکش‌دار بیشتر به‌خاطر نصب ساده در سیستم‌های متوسط استفاده می‌شوند و نوع دنده‌ای هم در خطوط موقت یا کم‌فشار که نیاز به جوشکاری نیست، کاربرد دارد.

اتصالات جوشی، رزوه‌ای و دنده‌ای (Elbow، Tee، Coupling، Reducer)

اتصالات جوشی (Welded) در سیستم‌های تحت فشار بالا استفاده می‌شوند و پیوستگی کامل بین لوله‌ها ایجاد می‌کنند. این نوع اتصال برای مسیرهای دائم و حساس مناسب است.

اتصالات رزوه‌ای (Threaded) معمولاً در خطوط کم‌فشار یا بخش‌هایی از سیستم که نیاز به باز و بسته شدن مکرر دارند، کاربرد دارد. نصب آن‌ها آسان‌تر است ولی در فشارهای بالا توصیه نمی‌شود.

اتصالات دنده‌ای نیز برای شرایطی کاربرد دارند که جوشکاری ممکن نیست یا تعمیرات سریع اهمیت دارد.

نکات مهم در طراحی و انتخاب تجهیزات پایپینگ

در طراحی سیستم‌های پایپینگ، انتخاب تجهیزات باید براساس نیاز واقعی پروژه انجام شود، نه صرفاً موجودی انبار یا قیمت پایین‌تر. هر قطعه‌ای که به‌درستی با فشار، دما، نوع سیال و شرایط محیطی تطبیق نداشته باشد، خیلی زود باعث افت راندمان، نشتی یا توقف ناخواسته در فرآیند خواهد شد. این‌جاست که همراهی با مجموعه‌هایی مثل گذرگاه که هم تنوع محصول دارند و هم مشاوره تخصصی ارائه می‌دهند، می‌تواند در تصمیم‌گیری فنی، نقشی تعیین‌کننده داشته باشد.

تطابق با فشار و دمای سیال

هیچ تجهیزی را نمی‌توان به‌صورت کلی برای همه پروژه‌ها مناسب دانست. اگر فشار کاری یا دمای سیال از ظرفیت قطعه انتخاب‌شده بالاتر باشد، نتیجه آن معمولاً خرابی زودرس، نشتی یا حتی آسیب به خط تولید خواهد بود. مثلاً فلنجی که برای فشار پایین طراحی شده، اگر در خط بخار با دمای بالا استفاده شود، به‌سرعت تغییر شکل می‌دهد یا دچار نشتی می‌شود. بنابراین قبل از انتخاب هر قطعه، باید دقیقاً مشخص شود سیال مورد نظر با چه فشار و دمایی در سیستم جریان دارد و تجهیز انتخابی تا چه محدوده‌ای را پوشش می‌دهد.

در نظر گرفتن جنس، خوردگی و استانداردها

انتخاب جنس تجهیزات باید بر اساس نوع سیال و شرایط محیطی انجام شود، نه ظاهر یا اندازه. مثلاً استفاده از کربن استیل برای سیالات خورنده، حتی در فشار مجاز، می‌تواند باعث خوردگی و نشتی شود. گسکت، فلنج، پیچ و مهره و سایر قطعات هم باید از نظر متریال و پوشش، با پروژه هماهنگ باشند. رعایت استانداردهایی مثل ASME یا API در این انتخاب‌ها، ضامن دوام و ایمنی کل سیستم است. نادیده گرفتن این موارد، معمولاً به خرابی زودهنگام و توقف‌های پرهزینه منجر می‌شود.

تأثیر چیدمان و نصب صحیح بر بهره‌وری و ایمنی

چیدمان اشتباه لوله‌ها، استفاده از نگهدارنده‌های نامناسب یا بی‌توجهی به مسیر جریان، معمولاً با کاهش عمر تجهیزات و بروز نشتی همراه است. اگر نصب اصولی انجام نشود، حتی بهترین قطعات هم دچار لرزش، تنش یا افت عملکرد می‌شوند. رعایت جهت صحیح شیرآلات، فاصله استاندارد بین ساپورت‌ها و جای‌گذاری مناسب فلنج‌ها، مستقیماً بر ایمنی و بهره‌وری تأثیر دارد.

جمع‌بندی

سیستم پایپینگ مجموعه‌ای از تجهیزات فنی است که طراحی، انتخاب و چیدمان صحیح آن‌ها مستقیماً بر عملکرد، ایمنی و دوام کل فرآیند صنعتی اثر می‌گذارد. هر قطعه، از لوله و شیر گرفته تا گسکت و نگهدارنده، باید با شرایط واقعی پروژه هماهنگ باشد؛ در غیر این‌صورت، هزینه‌های نگهداری و توقف‌های ناخواسته اجتناب‌ناپذیر خواهند بود.

شرکت گذرگاه با ارائه تجهیزات پایپینگ مطابق با استانداردهای صنعتی و فراهم‌کردن امکان مشاوره فنی پیش از خرید، مسیر انتخاب را برای مدیران پروژه و مهندسان فنی ساده‌تر کرده است. بررسی دسته‌بندی محصولات پایپینگ در وب‌سایت این مجموعه، نقطه شروع مناسبی برای انتخاب دقیق و هدفمند خواهد بود.

سوالات متداول

۱. تفاوت پایپینگ و لوله‌کشی ساده در چیست؟

پایپینگ صنعتی با طراحی مهندسی، تجهیزات استاندارد و الزامات فنی همراه است؛ برخلاف لوله‌کشی عمومی که بیشتر برای کاربردهای خانگی یا غیرصنعتی استفاده می‌شود.

۲. چه زمانی باید از فلنج به‌جای جوشکاری استفاده کرد؟

زمانی‌که نیاز به باز کردن یا تعمیر دوره‌ای وجود دارد، استفاده از فلنج به‌جای جوشکاری توصیه می‌شود، به‌خصوص در تجهیزات حساس یا قابل تعویض.

۳. برای انتخاب گسکت مناسب چه عواملی را باید در نظر گرفت؟

نوع سیال، دما، فشار و جنس فلنج‌ها چهار عامل اصلی در انتخاب گسکت مناسب هستند.

۴. آیا تجهیزات پایپینگ گذرگاه دارای گارانتی هستند؟

بله. محصولات عرضه‌شده توسط شرکت گذرگاه همراه با گارانتی معتبر، مشاوره فنی پیش از خرید و پشتیبانی پس از فروش ارائه می‌شوند.
