شیر دروازهای یا گیت ولو یکی از اجزای اساسی سیستمهای لوله کشی صنعتی است که برای کنترل و قطع و وصل جریان سیالات مختلف بهکار میرود. این شیر از یک دیسک یا گیت تشکیل شده که با حرکت عمودی در داخل بدنه شیر، مسیر عبور سیال را باز یا بسته میکند. گیت ولوها بهدلیل ساختار ساده، قابلیت اطمینان بالا و افت فشار کم در حالت کاملا باز، در صنایع مختلفی مانند نفت و گاز، پتروشیمی، آب و فاضلاب و نیروگاهها کاربرد گستردهای دارند.
گیت ولو (شیر دروازه ای) چیست؟

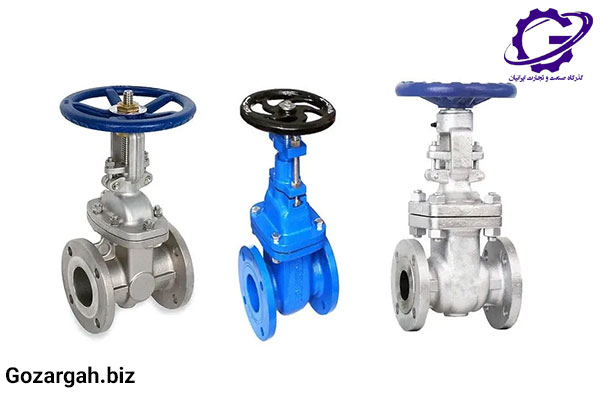

شیر دروازهای یا گیت ولو (Gate Valve) یکی از انواع شیرهایی است که برای باز و بسته کردن جریان سیالات در خطوط لوله استفاده میشود. این شیر با دیسک یا گیت گوه ای کار میکند که بهصورت عمود بر جریان حرکت کرده و باعث شروع یا توقف جریان میشود. شیرهای دروازهای در صنایع مختلف به کار میروند و برای نصب در سطح زمین و زیر زمین مناسب هستند. انتخاب نوع مناسب این شیرها، به ویژه برای تاسیسات زیرزمینی، اهمیت بالایی دارد، زیرا از هزینههای سنگین جایگزینی جلوگیری میکند.
شیرهای دروازهای برای باز و بسته کردن کامل جریان طراحی شدهاند و نباید برای تنظیم یا کنترل جریان استفاده شوند. این شیرها با چرخاندن میل سوپاپ در جهت عقربههای ساعت برای بستن و خلاف جهت آن برای باز کردن کار میکنند. حرکت گیت به سمت بالا یا پایین از طریق رزوههای میل صورت میگیرد و به این ترتیب امکان باز یا بسته کردن جریان به شکل کامل فراهم میشود.
گیت ولو (شیر دروازه ای) در کجا استفاده میشود؟
شیرهای دروازهای، بهدلیل طراحی خاص خود، برای کاربردهایی که افت فشار کم و جریان آزاد نیاز دارند، بسیار مناسب هستند. در زمان باز شدن کامل، این شیر هیچ مانعی در مسیر جریان ایجاد نمیکند و افت فشار ناچیزی به همراه دارد. این ویژگی موجب میشود تا امکان استفاده از پیگهای تمیزکننده نیز فراهم شود.
شیر دروازهای نوعی شیر چند چرخشی است که به کمک یک میله رزوهای کار میکند و نیازمند چندین چرخش برای حرکت از وضعیت باز به بسته است. این عملکرد آهسته، از ایجاد اثرات شدید آب جلوگیری کرده و در نتیجه، پایداری سیستم را افزایش میدهد.
این شیرها برای استفاده در شرایط کاری مختلفی مانند آب آشامیدنی، فاضلاب، گاز و مایعات خنثی مناسب هستند. برای آب و فاضلاب، شیرهای دروازهای دمای بین ۲۰- تا ۷۰+ درجه سانتیگراد، حداکثر سرعت جریان ۵ متر بر ثانیه و فشار دیفرانسیل تا ۱۶ بار را تحمل میکنند. همچنین، در سیستمهای گازی، دمای بین ۲۰- تا ۶۰+ درجه و حداکثر سرعت جریان ۲۰ متر بر ثانیه قابل قبول است.
نصب صحیح گیت ولو بر اساس دستورالعملهای ویژه، برای عملکرد بهینه و ایمنی بسیار مهم است.
خرید و فروش گیت ولو
شرکت گذرگاه یکی از تامینکنندگان معتبر انواع گیت ولو یا شیرهای دروازهای در بازار ایران است. این شرکت با ارائه طیف گستردهای از محصولات با کیفیت، پاسخگوی نیازهای صنایع مختلف است. گیت ولوهای عرضهشده در این شرکت از برندهای معتبر و مطابق با استانداردهای جهانی هستند که اطمینان لازم را برای خریداران فراهم میکنند.
خرید و فروش گیت ولو در شرکت گذرگاه بهصورت تخصصی و با مشاوره فنی انجام میشود تا مشتریان بهترین گزینه را برای نیازهای خود انتخاب کنند. این مجموعه با ارائه خدمات پس از فروش و تضمین کیفیت، شرایطی را برای تامین طولانیمدت و مطمئن تجهیزات صنعتی فراهم کرده است. برای کسب اطلاعات بیشتر یا ثبت سفارش، میتوانید با کارشناسان این شرکت در ارتباط باشید و از خدمات حرفهای آن بهرهمند شوید.
قیمت گیت ولو
برای بررسی قیمت گیت ولو و دریافت مشاوره تخصصی، میتوانید با کارشناسان شرکت گذرگاه تماس بگیرید. تیم مجرب ما آماده است تا شما را در انتخاب بهترین گزینه متناسب با نیاز صنعتیتان راهنمایی کند و اطلاعات لازم درباره قیمت و مشخصات محصولات را در اختیارتان قرار دهد. هدف ما ارائه محصولاتی باکیفیت و قیمت مناسب به مشتریان عزیز است تا بتوانید با اطمینان کامل خرید کنید. برای کسب اطلاعات بیشتر، لطفا با بخش فروش ما در ارتباط باشید.
انواع شیر دروازه ای
گیت ولوها انواع مختلفی دارند که براساس مشخصات فنی آنها دستهبندی میشوند. در این بخش آنها را بررسی میکنیم.
انواع دیسک در گیت ولو
- گوه مخروطی جامد: این نوع دیسک ساده و مقاوم است و برای فشارهای بالای سیال مناسب است. با ساختاری محکم، میتواند در شرایط سخت کاری مقاومت خوبی داشته باشد.
- گوه انعطافپذیر: این دیسک با قابلیت انعطاف طراحی شده و در صورت ناهماهنگی جزئی در مسیر سیال، عملکرد بهتری دارد. مناسب برای شرایطی است که فشارهای متغیری بر سیستم اعمال میشود.
- دیسک موازی یا شکاف گوه: این نوع دیسک به گونهای طراحی شده که با قرارگیری در مسیر سیال، برای کنترل دقیقتر جریان در سیستمهایی با فشار پایینتر مناسب است.
انواع مفصل بونت بدنه در گیت ولو
- بونت پیچ: سادهترین نوع بونت است و برای شیرآلات ارزان قیمت به کار میرود. از آن در مواردی که نیاز به تعمیرات کمی دارند، استفاده میشود.
- بونت پیچ و مهرهای: یکی از انواع محبوب که با استفاده از پیچ و مهره به بدنه متصل میشود. برای این نوع، از واشر برای آببندی بین بدنه و بونت بهره میبرند.
- بونت جوش دادهشده: این بونت بدون نیاز به جداسازی قطعات طراحی شده و سبکتر از انواع دیگر است. به همین دلیل در بسیاری از کاربردها پرطرفدار است.
- بونت مهر و موم فشار: مخصوص کاربردهای فشار بالا و دمای بالا است. این نوع، با افزایش فشار حفره بدنه، عملکرد واشر آببندی را بهبود میدهد.
انواع حرکت استم در گیت ولو
- استم بالارونده: در این نوع، استم بیرونی و پیچ وجود دارد که در زمان باز و بسته کردن شیر، بالا و پایین میرود. این نوع برای کاربردهایی که نیاز به نظارت دقیق دارند، مناسب است.
- استم ثابت یا بدون افزایش: در این نوع، استم در جای خود ثابت میماند و تنها دیسک حرکت میکند. این طراحی مناسب برای فضاهای محدود و کوچکتر است.
انواع برند گیت ولو
گیت ولوها (Gate Valves) از جمله تجهیزات مهم در صنعت هستند که توسط برندهای معتبر در جهان تولید میشوند. در اینجا به معرفی چند برند برجسته گیت ولو میپردازیم:
- Kitazawa Valve: این برند ژاپنی یکی از معتبرترین تولیدکنندگان گیت ولو است که بهخاطر محصولات باکیفیت و مقاوم در برابر خوردگی شناخته میشود.

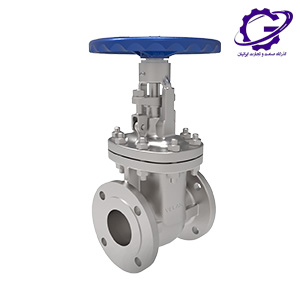

- Velan: شرکت کانادایی Velan گیت ولوهای پیشرفتهای برای کاربردهای صنعتی و خاص، از جمله صنایع نفت و گاز، تولید میکند و به کیفیت و دوام محصولات خود توجه ویژهای دارد.
- Powell Valves: برند آمریکایی Powell با بیش از 170 سال سابقه، انواع گیت ولوها را در سایزها و جنسهای مختلف عرضه میکند. محصولات این شرکت در صنایع نفت، گاز و پتروشیمی استفاده میشود.
- KSB: این شرکت آلمانی نیز با تولید گیت ولوهای با کیفیت و دارای تکنولوژی پیشرفته، در صنعت آب و فاضلاب و تاسیسات شهری بسیار معروف است.
- Crane: برند Crane با بیش از یک قرن تجربه، انواع ولوها از جمله گیت ولوهای صنعتی را برای کاربردهای سنگین تولید میکند و در صنایعی مانند پالایشگاهها استفاده میشود.
این برندها محصولات متنوعی با استانداردهای بینالمللی عرضه میکنند و انتخاب هر کدام باتوجهبه نیاز و کاربرد مورد نظر متفاوت است.
عملکرد گیت ولو
گیت ولو (شیر دروازهای) با حرکت عمودی گیت، جریان رسانه را کنترل میکند. با چرخاندن چرخدستی، گیت روی استم حرکت کرده و شیر را باز یا بسته میکند. برای باز شدن کامل شیر، بیش از یک دور ۳۶۰ درجه نیاز است. در حالت باز، گیت کاملا از مسیر جریان کنار میرود و مسیر عبور آزاد میشود.
اما در حالت بسته، گیت پایین آمده و جریان را مسدود میکند. حرکت عمودی گیت و نرخ جریان رابطهای غیرخطی دارند، بنابراین گیت ولو برای تنظیم جریان مناسب نیست. استفاده مداوم از این شیر برای تنظیم جریان باعث سایش گیت و کاهش عمر مفید شیر میشود.
روش فعال سازی شیر دروازه ای
شیر دروازهای یا گیت ولو به سه روش اصلی فعال میشود: دستی، پنوماتیکی و برقی.
- در نوع دستی، یک چرخدستی توسط کاربر چرخانده میشود تا شیر باز یا بسته شود و این مدل بهدلیل سادگی، مقرونبهصرفه است.
- در شیر دروازهای پنوماتیکی، هوای فشرده یک محرک پنوماتیکی را به کار میاندازد تا گیت را جابجا کند. این روش به سیستم هوای فشرده نیاز دارد اما از راه دور قابل کنترل است.
- در نوع برقی، موتور الکتریکی بهجای چرخدستی عمل میکند و امکان کنترل از راه دور را فراهم میسازد، اما نیازمند تامین برق در محل است.
مزایای استفاده از شیر دروازه
شیر دروازهای یا گیت ولو دارای مزایای متعددی است که آن را به انتخابی مناسب در سیستمهای انتقال سیالات تبدیل میکند.
- این شیرها با طراحی ساده و بدون مانع، به سیال اجازه میدهند تا بدون افت فشار قابلتوجه عبور کند.
- بهدلیل بسته شدن کامل گیت ولو، این شیر برای کاربردهای قطع و وصل جریان بسیار کارآمد است.
- همچنین، بهعلت ساختار کمحجم، فضای زیادی اشغال نمیکند و نصب آن ساده است.
این ویژگیها، همراه با دوام بالا و امکان کارکرد در شرایط فشار و دمای بالا، گیت ولو را به گزینهای اقتصادی و موثر تبدیل کرده است.
متریال یا جنس شیرهای دروازه ای

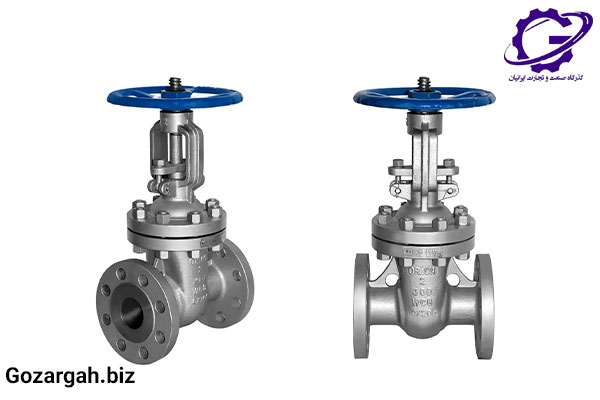

شیرهای دروازهای از جنسهای متنوعی مانند چدن، فولاد کربنی، چدن شکلپذیر، PVC، پلیاتیلن، فولاد ضدزنگ، فولاد آلیاژی و فولاد آهنگری ساخته میشوند. شیرهای تمام فلزی بهویژه در اتاقکهای خلأ فوقالعاده بالا برای جداسازی بخشهای مختلف محفظه بهکار میروند. انتخاب متریال مناسب برای گیت ولو به نوع سیال، دما و فشار کاری بستگی دارد تا عملکرد و دوام بهتری داشته باشد.
نحوه انتخاب جهت خرید گیت ولو
برای خرید گیت ولو (شیر دروازهای) توجه به کیفیت اهمیت زیادی دارد؛ چراکه انتخاب شیرهای کمکیفیت منجر به خرابی زودهنگام و نیاز به تعویض خواهد شد. استفاده از شیرهای باکیفیتتر هزینههای تعمیر و نگهداری را کاهش داده و عمر مفید بیشتری فراهم میکند. این راهنمای دو قسمتی به شما کمک میکند تا در میان گزینههای موجود، محصولاتی با کیفیت مناسب و دوام بالا انتخاب کنید.
- فکس : ۸۸۸۲۳۰۱۵ - ۰۲۱
- شماره تماس با کارشناسان: ۸۸۸۲۰۰۸۹ - ۰۲۱
- تهران، تقاطع اتوبان مدرس و مفتح شمالی، برج نگین آبی ، واحد ۱۰۲
جمع بندی
گیت ولو یا شیر دروازهای یکی از انواع شیرآلات صنعتی است که برای قطع و وصل جریان سیالات بهکار میرود. این شیر با حرکت عمودی گیت مسیر جریان را باز یا بسته میکند و بیشتر برای کاربردهای روشن و خاموش توصیه میشود. گیت ولو در متریالهای مختلفی تولید میشود و نوع دستی، پنوماتیکی یا برقی آن بر اساس نیاز و شرایط محیطی انتخاب میشود.
