شیر پروانه ای بهعنوان یکی از پرکاربردترین انواع شیرآلات صنعتی، نقش محوری در کنترل جریان سیالات در صنایع مختلف ایفا میکند. سادگی ساختار، هزینه پایین و وزن سبک از جمله مزایای اصلی این نوع شیر بهشمار میرود.

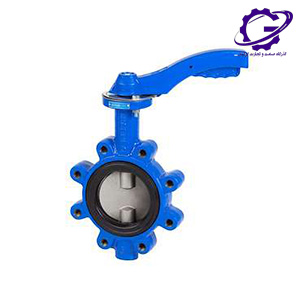

شیر پروانه ای چیست؟
شیر پروانه ای یا باترفلای ولو، در اندازههای مختلف و بهصورت دستی یا خودکار در دسترس است. در مدلهای دستی این شیر و سایزهای بزرگتر از 8 اینچ، بهدلیل ابعاد بزرگ و نحوه نصب، از گیربکس مکانیکی بین فلکه و دیسک شیر استفاده میشود. گیربکس مکانیکی نیروی وارد شده از فلکه را به شافت متصل به دیسک منتقل میکند و با کاهش نیاز به گشتاور، سرعت در باز و بسته شدن دیسک را افزایش میدهد.
دیسک شیر به گونهای طراحی شده که دقیقا در مرکز آن قرار دارد و این ویژگی به باز و بسته شدن آسان آن کمک میکند. چرخش 90 درجهای فلکه، دیسک را بهطور کامل از حالت بسته به باز و برعکس تغییر میدهد. طراحی مناسب این شیرها، علاوه بر کاهش انرژی لازم برای عمل کردن، عمر طولانیتری را برای شیر فراهم میآورد و در صنایع مختلف کاربرد فراوانی دارد.

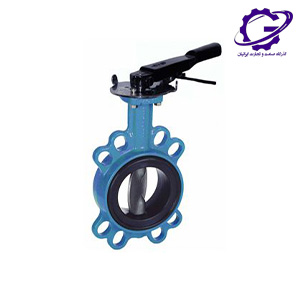

خرید و فروش شیر پروانه ای
شرکت گذرگاه انواع شیر پروانه ای را در سایزهای مختلف و بهصورت دستی و خودکار عرضه میکند. این شیرها که به نام باترفلای ولو نیز شناخته میشوند، با کیفیت بالا و مناسب برای کاربردهای صنعتی مختلف ارائه میشوند.
در این شرکت، شیرهای پروانهای در مدلهای دستی، گیربکسدار و موتورایز ولو (شیر برقی) برای کنترل دقیقتر جریان موجود است. مشتریان میتوانند باتوجهبه نیاز خود و مشخصات پروژه، از مشاوره تخصصی کارشناسان شرکت گذرگاه بهرهمند شده و مناسبترین گزینه را برای خرید انتخاب کنند.
قیمت شیر پروانه ای
قیمت شیر پروانه ای بسته به عوامل مختلفی مانند سایز، نوع عملگر (دستی، گیربکسدار یا موتورایز ولو)، جنس بدنه و برند آن متفاوت است. همچنین، باتوجهبه نوسانات بازار و تغییرات نرخ ارز، قیمتها ممکن است متغیر باشند. این شیرها در سایزها و مدلهای متنوعی برای کاربردهای صنعتی و ساختمانی عرضه میشوند و هر کدام براساس کیفیت ساخت و قابلیتها قیمتگذاری میشوند.
برای اطلاع از جدیدترین لیست قیمت و دریافت مشاوره خرید، میتوانید با کارشناسان شرکت تماس بگیرید تا شما را در انتخاب بهترین گزینه راهنمایی کنند.
مشخصات باترفلای ولو
شیر پروانه ای از جمله شیرهای صنعتی سبک و کارآمد است که بهدلیل عملکرد سریع و کنترل آسان، در بسیاری از صنایع مورد استفاده قرار میگیرد. این نوع شیر بهعنوان یک شیر دو طرفه، با چرخش 90 درجه (¼ دور) دیسک، جریان سیال را قطع یا وصل میکند. دیسک شیر پروانهای که معمولا در مرکز لوله نصب میشود، توسط شفتی که به یک محرک خارجی متصل است، کنترل میگردد و میتواند بهطور تدریجی یا سریع باز و بسته شود.
برای کاربردهایی که نیاز به باز و بسته شدن سریع دارند، از شیر پروانهای با عملگر پنوماتیک یا برقی استفاده میشود. همچنین، در موارد کنترل جریان سیال، نوع پنوماتیک با سوییچ باکس و شیر برقی همراه با PLC انتخاب مناسبی است.
شیرهای پروانهای در جنسهای چدنی، پلیمری، فولادی و استیل با پوشش اپوکسی در دسترس هستند. این تنوع در جنس بدنه و محرکهای دستی یا خودکار، کاربردهای گستردهای برای آن در صنایع مختلف فراهم کرده است.
کاربردهای شیر پروانهای در صنایع مختلف
شیر پروانه ای بهدلیل کنترل آسان و سرعت در باز و بسته شدن، در صنایع مختلف کاربرد گستردهای دارد. این شیرها برای قطع و وصل جریان سیالات و گازها در سیستمهای انتقال آب، صنایع نفت و گاز، پتروشیمی، تصفیهخانهها و سیستمهای تهویه مطبوع بهکار میروند. همچنین، شیرهای پروانهای بهدلیل وزن سبک و هزینه مقرونبهصرفه، گزینهای محبوب در صنایع ساختمانی و آب و فاضلاب هستند.

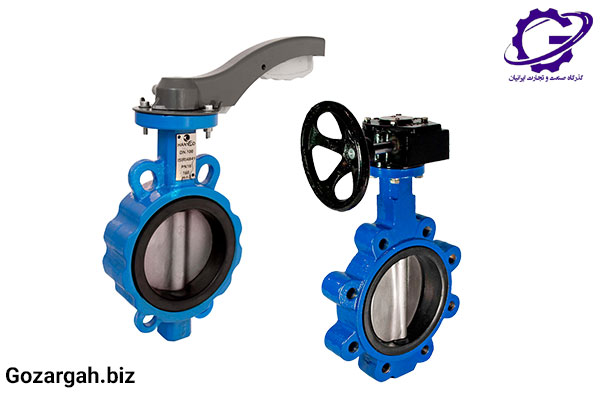

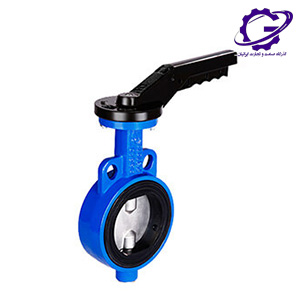

انواع شیر پروانهای
شیر پروانه ای از پرکاربردترین انواع شیرها در صنایع مختلف است و باتوجهبه نوع عملگر و طراحی، در انواع گوناگون برای شرایط مختلف بهکار میرود. در ادامه، برخی از انواع شیرهای پروانهای را معرفی میکنیم.

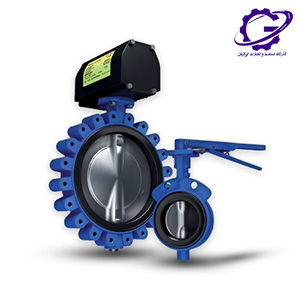

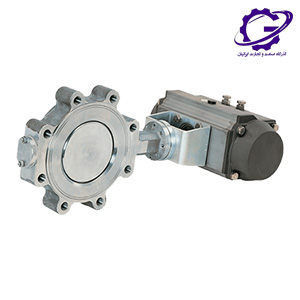

شیر پروانهای پنوماتیک
این نوع شیر پروانه ای از یک عملگر پنوماتیک برای باز و بسته کردن شیر استفاده میکند. با استفاده از فشار هوا، دیسک شیر چرخیده و جریان سیال را کنترل میکند. این شیر بهدلیل سرعت و عملکرد بالا در باز و بسته شدن، در کاربردهایی که نیاز به کنترل سریع دارند، مانند صنایع شیمیایی، نفت و گاز و سیستمهای آبیاری، بسیار پرطرفدار است.

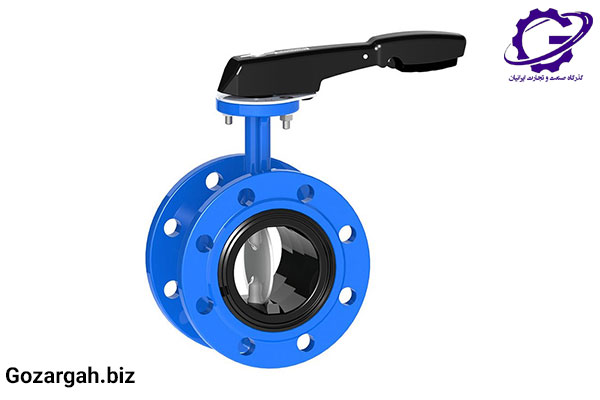

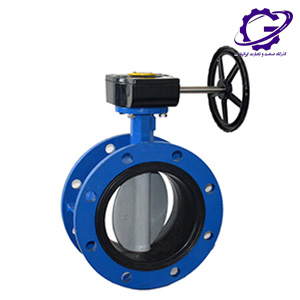

شیر پروانهای فلنجدار
این شیر با اتصال فلنجی به لولهها متصل شده و طراحی آن باعث میشود که بهراحتی بتوان در خطوط لوله فشار بالا از آن استفاده کرد. شیر پروانهای فلنجدار بهدلیل ساختار محکم و آببندی مناسب، در صنایع آب و فاضلاب، نیروگاهها و صنایع دریایی کاربرد وسیعی دارد.

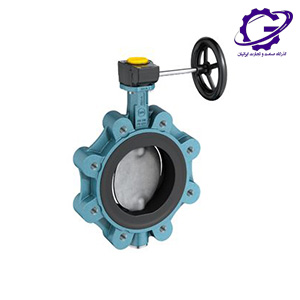

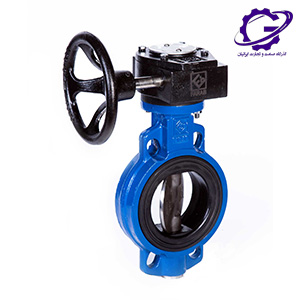

شیر پروانهای گیربکسی
در این نوع شیر، از یک سیستم گیربکس برای انتقال نیروی چرخشی و کنترل باز و بسته شدن شیر استفاده میشود. این طراحی به اپراتورها اجازه میدهد تا شیر را با نیروی کمتری نسبت به حالت دستی کنترل کنند، بهخصوص در شرایطی که نیاز به تنظیم دقیق جریان باشد. شیر پروانهای گیربکسی بیشتر در صنایعی که به فشار و دقت بالایی در کنترل جریان نیاز دارند، مانند صنایع پتروشیمی و پالایشگاهها، استفاده میشود.

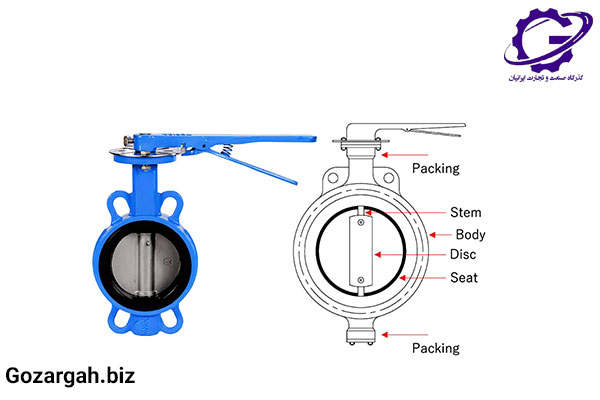

اجزای تشکیلدهنده شیر پروانهای
شیر پروانه ای یکی از انواع شیرهای صنعتی است که از اجزاء مختلفی تشکیل شده است. این اجزاء در کنار یکدیگر باعث عملکرد بهینه شیر و کنترل جریان سیال میشوند. اجزاء اصلی شیر پروانهای عبارتند از:

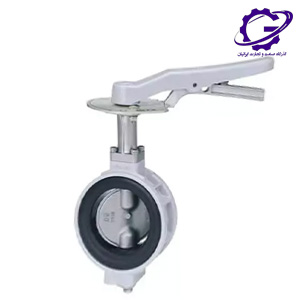

دیسک یا مجرابند (Disc)
دیسک یا مجرابند، بخش اصلی شیر پروانهای است که وظیفه کنترل جریان سیال را بر عهده دارد. این دیسک معمولا بهصورت دایرهای و از جنس فلز مقاوم در برابر خوردگی ساخته میشود و درون بدنه شیر چرخیده تا جریان سیال را باز یا بسته کند. نحوه چرخش دیسک، جریان سیال را تنظیم میکند.
بدنه (Body)
بدنه شیر پروانه ای قسمت خارجی و اصلی شیر است که سایر اجزاء در آن قرار میگیرند. این قسمت معمولا از فلزات مقاوم در برابر فشار و خوردگی ساخته میشود و به شیر استحکام میبخشد. بدنه شیر پروانهای معمولا به دو صورت طراحی میشود: فلنجدار که به لولهها متصل میشود یا دندهای که برای اتصالات پیچ و مهرهای به کار میرود.
- نشیمنگاه (Seat)
نشیمنگاه یا صندلی شیر، قسمتی است که دیسک شیر بر روی آن قرار میگیرد تا جریان سیال را قطع کند. این قسمت از جنس مواد نرمتر مانند لاستیک، تفلون یا مواد پلیاوروتان ساخته میشود تا آببندی مطلوبی فراهم کرده و از نشتی جلوگیری کند. نشیمنگاه در واقع رابط بین دیسک و بدنه است و نقش اساسی در عملکرد صحیح شیر دارد.
محرک یا راهانداز (Actuator)
محرک یا راهانداز، عملگر شیر پروانه ای است که حرکت دیسک را برای باز یا بسته کردن شیر فراهم میکند. این عملگر میتواند بهصورت دستی، پنوماتیکی، الکتریکی یا هیدرولیکی باشد. انواع مختلف محرکها بسته به نیاز کاربرد، سرعت عمل و دقت کنترل جریان، انتخاب میشوند. برای مثال، محرک پنوماتیکی با استفاده از فشار هوا، حرکت دیسک را انجام میدهد، درحالیکه محرک الکتریکی از موتورهای الکتریکی برای این منظور استفاده میکند.
مزایا و معایب شیر پروانه ای
شیر پروانه ای بهدلیل وزن سبک، سرعت بالا در باز و بسته شدن، و کنترل آسان، از مزایای قابل توجهی برخوردار است. این شیرها هزینه نگهداری پایین و عمر طولانی دارند و در اندازههای بزرگ نیز اقتصادیتر از سایر شیرها هستند. بااینحال، از معایب آن میتوان به وجود همیشگی دیسک در مسیر جریان اشاره کرد که موجب افت فشار سیال میشود و ممکن است برای برخی کاربردها محدودیت ایجاد کند.
نصب و راهاندازی شیر پروانه ای
نصب و راهاندازی شیر پروانه ای بهدلیل طراحی ساده و وزن سبک، بهسرعت و با هزینه کم انجام میشود. این شیر بهصورت عمودی یا افقی نصب شده و نیاز به فضای کمتری نسبت به سایر شیرها دارد. در هنگام نصب، توجه به تراز بودن دیسک و عدم تماس آن با لوله اهمیت دارد تا عملکرد روان و بدون اصطکاک باشد. همچنین، انتخاب عملگر مناسب (دستی یا خودکار) بسته به نیاز سیستم ضروری است.
- فکس : ۸۸۸۲۳۰۱۵ - ۰۲۱
- شماره تماس با کارشناسان: ۸۸۸۲۰۰۸۹ - ۰۲۱
- تهران، تقاطع اتوبان مدرس و مفتح شمالی، برج نگین آبی ، واحد ۱۰۲
جمع بندی
شیر پروانه ای بهعنوان یک شیر قطع و وصل با عملکرد سریع، کنترل آسان و وزن سبک در صنایع مختلف کاربرد گستردهای دارد. این شیرها بهویژه برای قطع و وصل جریان سیالات و گازها در سیستمهای مختلف مناسب هستند. با طراحی ساده و هزینه نگهداری پایین، شیر پروانهای در اندازههای مختلف و با جنسهای متنوع تولید میشود و گزینهای مقرونبهصرفه برای بسیاری از کاربردها بهشمار میرود.
