پمپ دیافراگمی یکی از پیشرفتهترین و کاربردیترین انواع پمپهای صنعتی است که با بهرهگیری از یک غشای انعطافپذیر (دیافراگم) و مکانیزم جابجایی مثبت، عملیات انتقال سیال را انجام میدهد. این پمپ با حرکت نوسانی دیافراگم که توسط نیروی محرکه (معمولاً هوای فشرده یا نیروی مکانیکی) تأمین میشود، سیال را از طریق شیرهای یکطرفه مکش کرده و به سمت خروجی هدایت میکند. طراحی منحصر به فرد این پمپ امکان کار با انواع سیالات از جمله مواد خورنده، ویسکوز و حتی دوغابهای حاوی ذرات جامد را فراهم میکند.
آنچه پمپ دیافراگمی را از دیگر انواع پمپ صنعتی متمایز میسازد، قابلیت کارکرد بدون نشتی و توانایی پمپاژ مواد حساس بدون آسیب به ساختار مولکولی آنهاست. این ویژگیها باعث شده تا این نوع پمپ به انتخابی ایدهآل برای صنایع مختلف از جمله صنایع شیمیایی، دارویی، غذایی و پتروشیمی تبدیل شود. همچنین، قابلیت کار در محیطهای خطرناک و انفجاری، مصرف انرژی پایین، هزینه نگهداری مناسب و عمر طولانی قطعات، از دیگر مزایای قابل توجه این نوع پمپ به شمار میرود.

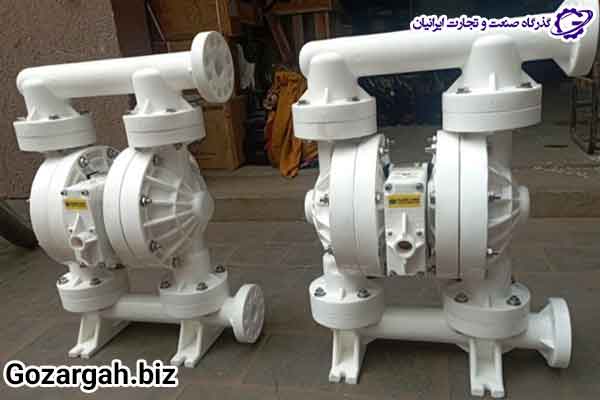

پمپ دیافراگمی چیست؟
پمپ دیافراگمی نوعی پمپ جابجایی مثبت است که از یک غشای انعطافپذیر (دیافراگم) برای ایجاد حرکت سیال استفاده میکند. این پمپ با حرکت رفت و برگشتی دیافراگم، که معمولاً توسط هوای فشرده یا سیستم مکانیکی تأمین میشود، عمل مکش و رانش سیال را انجام میدهد. در هر سیکل کاری، با حرکت دیافراگم به سمت عقب، خلأ نسبی ایجاد شده و سیال از طریق دریچه ورودی وارد محفظه پمپ میشود.
در مرحله بعد، با حرکت دیافراگم به سمت جلو، سیال تحت فشار قرار گرفته و از طریق دریچه خروجی به بیرون رانده میشود. این فرآیند به صورت مداوم تکرار شده و جریان پیوستهای از سیال ایجاد میکند. طراحی خاص این پمپ امکان کار با انواع مختلف سیالات، از مایعات رقیق گرفته تا دوغابهای غلیظ و مواد خورنده را فراهم میکند.
اجزای اصلی پمپ دیافراگمی
سیستم پمپ دیافراگمی از چندین جزء حیاتی تشکیل شده است که هر کدام نقش مهمی در عملکرد کلی سیستم ایفا میکنند. مهمترین این اجزا شامل دیافراگم است که از مواد الاستومری یا PTFE ساخته میشود و وظیفه اصلی جداسازی محفظه سیال از محفظه محرک را بر عهده دارد.
سیستم محرک که میتواند پنوماتیکی یا مکانیکی باشد، مسئول تأمین نیروی لازم برای حرکت دیافراگم است. همچنین شیرهای یکطرفه در ورودی و خروجی پمپ، کنترل جهت جریان سیال را بر عهده دارند.
محفظههای پمپ که شامل محفظه سیال و محفظه هوا میشوند، فضای لازم برای حرکت سیال و عملکرد دیافراگم را فراهم میکنند. سیستم توزیع هوا در پمپهای پنوماتیک، مسئول هدایت و کنترل جریان هوای فشرده است. همچنین اتصالات و آببندها که از مواد مقاوم در برابر خوردگی ساخته میشوند، وظیفه جلوگیری از نشتی و حفظ فشار سیستم را بر عهده دارند.

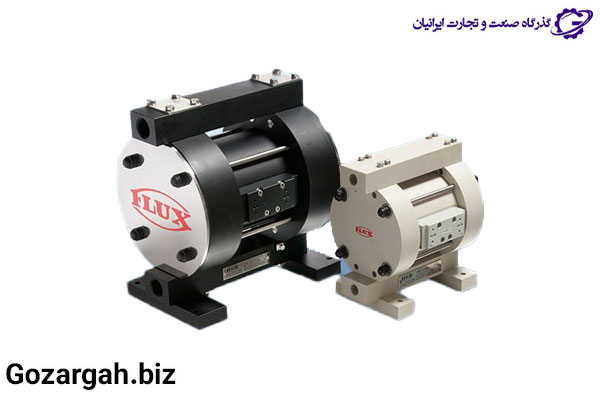

انواع پمپ دیافراگمی
پمپهای دیافراگمی بر اساس نوع سیستم محرک و کاربردشان به انواع مختلفی تقسیم میشوند. هر کدام از این انواع، ویژگیهای منحصر به فردی دارند که آنها را برای کاربردهای خاصی مناسب میسازد. دو نوع اصلی و پرکاربرد این پمپها عبارتند از پمپ دیافراگمی هوای فشرده و پمپ دیافراگمی فشار بالا که در ادامه به تشریح هر یک میپردازیم.
پمپ دیافراگمی هوای فشرده
پمپ دیافراگمی هوای فشرده یکی از متداولترین انواع پمپهای دیافراگمی است که از هوای فشرده به عنوان نیروی محرکه استفاده میکند. در این نوع پمپ، هوای فشرده از طریق یک سیستم توزیع هوا به پشت دیافراگمها هدایت میشود و باعث حرکت متناوب آنها میشود. این پمپها معمولاً دارای دو دیافراگم هستند که به صورت همزمان و در جهت مخالف یکدیگر حرکت میکنند. طراحی هوشمندانه این پمپها امکان کار در محیطهای انفجاری را فراهم میکند، زیرا برخلاف سایر پمپها از موتور الکتریکی استفاده نمیکنند و این ویژگی آنها را به گزینهای ایمن برای محیطهای حساس تبدیل کرده است
یکی از برجستهترین ویژگیهای این نوع پمپ، قابلیت تنظیم آسان دبی از طریق تغییر فشار هوای ورودی است که کنترل دقیق فرآیند را امکانپذیر میسازد. علاوه بر این، این پمپها میتوانند بدون آسیب به صورت خشک کار کنند، که این ویژگی در شرایط اضطراری یا هنگام راهاندازی اولیه بسیار ارزشمند است. ساختار ساده و قابل اطمینان این پمپها، همراه با هزینه نگهداری پایین و سهولت تعمیرات، آنها را به گزینهای اقتصادی و کاربردی برای صنایع مختلف تبدیل کرده است. این مجموعه مزایا باعث شده است که پمپهای دیافراگمی هوای فشرده به یکی از پرکاربردترین انواع پمپها در صنایع فرآیندی تبدیل شوند.
پمپ دیافراگمی فشار بالا
پمپ دیافراگمی فشار بالا نوع خاصی از پمپهای دیافراگمی است که برای کاربردهای نیازمند فشار خروجی بالا طراحی شده است. این پمپها با بهرهگیری از سیستم محرک هیدرولیکی یا مکانیکی پیشرفته، قادر به تولید فشارهای خروجی فوقالعاده بالا، گاهی تا چند صد بار، هستند. ساختار مستحکم و مهندسی شده این پمپها به گونهای است که میتوانند در محدوده فشاری معمول بین ۵۰ تا ۳۵۰ بار به طور مداوم و ایمن کار کنند.
این پمپها با برخورداری از سیستم محافظت پیشرفته در برابر اضافه فشار و ساختار بسیار مقاوم، برای کاربردهای صنعتی سنگین و پروسههای پیچیده بسیار مناسب هستند. یکی از ویژگیهای برجسته این نوع پمپها، دقت بالا در کنترل دبی و فشار خروجی است که آنها را برای فرآیندهای حساس و دقیق ایدهآل میسازد. علاوه بر این، قابلیت کار با سیالات خورنده و ویسکوز در فشارهای بالا، این پمپها را به گزینهای منحصر به فرد برای صنایع خاص تبدیل کرده است. این مجموعه ویژگیها باعث شده است که پمپهای دیافراگمی فشار بالا در صنایع پیشرفته و فرآیندهای تخصصی که نیازمند عملکرد مطمئن در فشارهای بالا هستند، کاربرد گستردهای پیدا کنند.

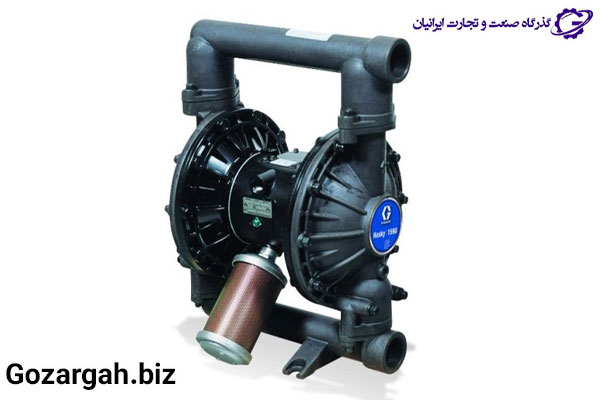

کاربردهای پمپ دیافراگمی در صنایع مختلف
پمپهای دیافراگمی به دلیل طراحی منحصر به فرد و قابلیتهای متنوع، در طیف گستردهای از صنایع مورد استفاده قرار میگیرند. این پمپها با توانایی پمپاژ انواع مختلف سیالات، از مواد شیمیایی خورنده تا محصولات حساس غذایی، راهحلی مطمئن برای نیازهای پمپاژ صنعتی هستند.
پمپاژ سیالات غلیظ و حساس
پمپهای دیافراگمی قابلیت منحصر به فردی در پمپاژ سیالات غلیظ و حساس دارند. این پمپها توانایی پمپاژ مواد با ویسکوزیته بالا، دوغابها و حتی سیالات حاوی ذرات جامد را بدون آسیب به ساختار مولکولی آنها دارند. در صنایع مختلف، این پمپها برای انتقال خمیرها و رزینهای صنعتی، پمپاژ رنگها و پوششهای صنعتی به کار میروند. همچنین در صنایع معدنی برای انتقال دوغابهای معدنی و سرامیکی و در صنایع شیمیایی برای پمپاژ محلولهای پلیمری و چسبها استفاده میشوند.
استفاده در صنایع شیمیایی، غذایی و دارویی
در صنایع شیمیایی، غذایی و دارویی، پمپهای دیافراگمی به دلیل رعایت استانداردهای بهداشتی و ایمنی، گزینهای ایدهآل به شمار میروند. این پمپها که مطابق با استانداردهای FDA و USDA طراحی میشوند، قابلیت کار در محیطهای استریل را دارند. در صنایع شیمیایی، این پمپها نقش مهمی در تولید و انتقال مواد شیمیایی حساس ایفا میکنند. در صنعت غذا، برای فرآوری محصولات لبنی و نوشیدنیها کاربرد دارند و در صنعت داروسازی، در خط تولید داروها و محصولات بهداشتی مورد استفاده قرار میگیرند.
نکات مهم در انتخاب پمپ دیافراگمی مناسب
انتخاب پمپ دیافراگمی مناسب یکی از مهمترین تصمیمات در طراحی سیستمهای پمپاژ است که تأثیر مستقیمی بر عملکرد، کارایی و طول عمر سیستم دارد. این فرآیند نیازمند بررسی دقیق پارامترهای مختلف عملیاتی، شرایط محیطی و الزامات فرآیندی است. انتخاب نادرست میتواند منجر به کاهش بازدهی، افزایش هزینههای عملیاتی و حتی خرابی زودهنگام تجهیزات شود. بنابراین، درک صحیح از نیازهای سیستم و شناخت کامل از ویژگیهای انواع مختلف پمپهای دیافراگمی برای انتخاب بهینه ضروری است.
توجه به نوع سیال
انتخاب پمپ دیافراگمی مناسب به طور مستقیم با خصوصیات سیال پمپاژ شونده ارتباط دارد. ویسکوزیته، خورندگی، دما و وجود ذرات جامد معلق در سیال از مهمترین پارامترهایی هستند که باید در انتخاب پمپ مورد توجه قرار گیرند. برای سیالات خورنده، استفاده از پمپهای با جنس مقاوم در برابر خوردگی مانند PTFE یا استیل ضد زنگ ضروری است. در مورد سیالات با ویسکوزیته بالا، باید از پمپهایی با توان مکش کافی و مجاری عبور مناسب استفاده شود. همچنین، در صورت وجود ذرات جامد در سیال، انتخاب پمپی با قابلیت عبور ذرات جامد و مقاومت در برابر سایش اهمیت ویژهای پیدا میکند.
بررسی فشار و دبی مورد نیاز
تعیین دقیق فشار و دبی مورد نیاز در سیستم، گام اساسی در انتخاب پمپ دیافراگمی مناسب است. فشار کاری سیستم باید با محدوده فشار قابل تحمل پمپ مطابقت داشته باشد و حاشیه اطمینان کافی نیز در نظر گرفته شود. در مورد دبی، علاوه بر مقدار متوسط مورد نیاز، باید به نوسانات احتمالی در مصرف و نیاز به تنظیم دبی در حین کار نیز توجه شود. پمپهای دیافراگمی هوای فشرده قابلیت تنظیم آسان دبی را دارند، در حالی که پمپهای دیافراگمی فشار بالا میتوانند دبی ثابتتری را در فشارهای بالاتر تأمین کنند. همچنین، باید به ارتفاع مکش مورد نیاز و افت فشار در مسیر لولهکشی توجه ویژهای شود تا اطمینان حاصل شود که پمپ انتخابی قادر به تأمین شرایط عملیاتی مورد نظر خواهد بود.
قیمت و خرید پمپ دیافراگمی
قیمت پمپ دیافراگمی به عوامل متعددی از جمله برند سازنده، کیفیت ساخت، ظرفیت پمپاژ، جنس قطعات و تکنولوژی به کار رفته در آن بستگی دارد. در بازار ایران، انواع مختلفی از پمپهای دیافراگمی با قیمتهای متفاوت موجود است که از چند میلیون تومان تا چند ده میلیون تومان متغیر است. سرمایهگذاری در خرید یک پمپ با کیفیت، اگرچه هزینه اولیه بالاتری دارد، اما در درازمدت با کاهش هزینههای تعمیر و نگهداری و افزایش طول عمر دستگاه، به صرفهتر خواهد بود.
راهنمای خرید بهترین مدل پمپ دیافراگمی
در فرآیند خرید پمپ دیافراگمی، توجه به چندین عامل کلیدی میتواند تضمینکننده انتخابی مناسب و کارآمد باشد. اولین و مهمترین گام، بررسی دقیق مشخصات فنی و تطبیق آن با نیازهای عملیاتی است. همچنین، اطمینان از اصالت برند و وجود گارانتی معتبر، به همراه بررسی سابقه و اعتبار شرکت سازنده، از اهمیت ویژهای برخوردار است. در کنار این موارد، دسترسی به خدمات پس از فروش مطمئن و قطعات یدکی اصلی، مقایسه قیمتها از فروشندگان معتبر، و بهرهگیری از تجربیات سایر مصرفکنندگان میتواند به اتخاذ تصمیمی آگاهانه و اقتصادی منجر شود. خریداران باید توجه داشته باشند که قیمت پایینتر همیشه به معنای انتخاب بهتر نیست و گاهی سرمایهگذاری بیشتر در ابتدا میتواند منجر به صرفهجویی قابل توجه در هزینههای بلندمدت شود.
جمعبندی
انتخاب و خرید پمپ دیافراگمی مناسب، فرآیندی است که نیازمند دقت و بررسی همهجانبه میباشد. با توجه به اهمیت این تجهیز در فرآیندهای صنعتی، سرمایهگذاری در خرید یک پمپ با کیفیت و متناسب با نیازهای عملیاتی، تصمیمی هوشمندانه خواهد بود. توجه به پارامترهای فنی، شرایط کاری، قابلیتهای سرویس و نگهداری، و همچنین هزینههای چرخه عمر محصول، میتواند تضمینکننده انتخابی مناسب و اقتصادی باشد. در نهایت، مشورت با متخصصان و کارشناسان با تجربه در این زمینه میتواند به اتخاذ تصمیم بهتر کمک کند.
سوالات متداول
چگونه از پمپ دیافراگمی نگهداری کنیم؟
برای نگهداری مناسب پمپ دیافراگمی، باید بازرسیهای دورهای شامل کنترل اتصالات، شیلنگها و فشار کاری را انجام دهید. تمیزکاری منظم قطعات، روانکاری بخشهای متحرک و پاکسازی فیلترها ضروری است. همچنین از کارکرد خشک پمپ اجتناب کرده و دمای کاری مجاز را رعایت کنید.
چگونه پمپ دیافراگمی مناسب را انتخاب کنیم؟
برای انتخاب پمپ دیافراگمی مناسب، باید مشخصات فنی مانند دبی مورد نیاز، فشار کاری، جنس مواد سازنده و نوع سیال را در نظر بگیرید. همچنین شرایط محیطی نصب، محدودیتهای فضایی و ملاحظات اقتصادی مانند هزینه خرید، نگهداری و دسترسی به قطعات یدکی را بررسی کنید.
چه زمانی پمپ دیافراگمی نیاز به تعمیر دارد؟
پمپ دیافراگمی زمانی نیاز به تعمیر دارد که علائمی مانند نشتی، لرزش غیرعادی، صدای ناهنجار یا کاهش عملکرد مشاهده شود. همچنین کاهش فشار خروجی، افزایش مصرف انرژی و گرم شدن بیش از حد نیز نشانههای نیاز به تعمیر هستند. توصیه میشود طبق برنامه زمانی پیشنهادی سازنده، بازرسی و تعمیرات پیشگیرانه انجام شود.
