جک پنوماتیک یا سیلندر بادی یکی از ابزارهای اصلی در اتوماسیون صنعتی است که از نیروی هوا برای تولید حرکت استفاده میکند. این نوع جکها در صنایع مختلف مانند بستهبندی، خودروسازی، و ماشینآلات سنگین کاربرد دارند.
انتخاب سیلندر پنوماتیک مناسب میتواند تأثیر زیادی بر بهینهسازی فرآیندهای تولید و کاهش هزینهها داشته باشد. در این راهنما به بررسی تمام جنبههای خرید جک پنوماتیک میپردازیم تا شما بتوانید با دقت و اطمینان اقدام به انتخاب کنید.
جک پنوماتیک چیست و کاربردهای کلیدی آن در صنعت
جک پنوماتیک، با استفاده از فشار هوای فشرده، نیروی حرکتی تولید میکند. این نوع جکها معمولاً در کاربردهایی که نیاز به سرعت بالا و دقت دارند، مانند خطوط تولید خودکار، ماشینآلات صنعتی، و سیستمهای هیدرولیک سبک، استفاده میشوند. جک پنوماتیک در مقایسه با جکهای هیدرولیک، وزن کمتری دارند و بهراحتی قابل نگهداری هستند.
اهمیت انتخاب صحیح سیلندر پنوماتیک برای بهینهسازی عملکرد و هزینهها
انتخاب درست سیلندر پنوماتیک میتواند هزینههای عملیاتی را کاهش دهد و بهرهوری تولید را بهطور چشمگیری افزایش دهد. جکهای مناسب میتوانند سرعت کار را افزایش داده و از خرابیهای غیرمنتظره جلوگیری کنند. در نتیجه، انتخاب سیلندر با دقت به نوع کاربرد، فشار کاری و اندازه مناسب برای پروژههای شما از اهمیت بالایی برخوردار است.
عوامل اصلی موثر بر قیمت جک پنوماتیک در بازار
قیمت جکهای پنوماتیک بسته به عوامل مختلفی مانند اندازه، برند، جنس، و پیچیدگی طراحی متغیر است. جکهای پنوماتیک از برندهای معتبر معمولاً قیمت بالاتری دارند، اما در عوض از کیفیت و دوام بیشتری برخوردارند. همچنین، عوامل دیگری مانند نوع متریال ساخت و نیاز به ویژگیهای خاص مانند مقاومت در برابر دما و رطوبت نیز میتواند قیمت را تحت تأثیر قرار دهد.
انواع سیلندر پنوماتیک و معیارهای انتخاب بر اساس نیازهای پروژه
در این بخش به بررسی انواع مختلف سیلندرهای پنوماتیک و معیارهای انتخاب آنها میپردازیم تا شما بتوانید با توجه به نیاز پروژه خود، انتخاب هوشمندانهتری داشته باشید.

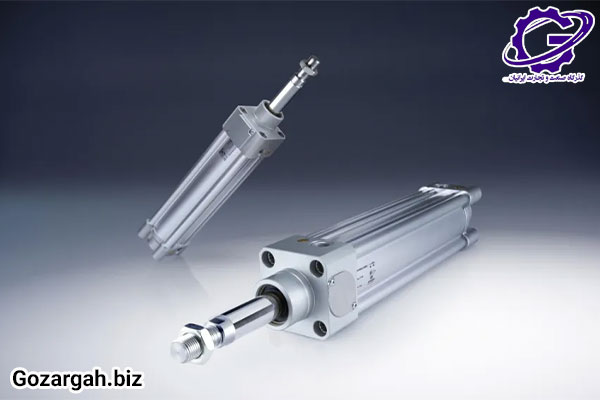

مقایسه انواع جک پنوماتیک (یکطرفه، دوطرفه، کامپکت، رادلس) و کاربردهایشان
جک یکطرفه: این نوع جکها فقط در یک جهت حرکت دارند و بازگشت آنها توسط فنر یا نیروی گاز انجام میشود. از این نوع جکها بیشتر در مواردی که به بازگشت خودکار نیازی نیست، استفاده میشود.
جک دوطرفه: این نوع جکها میتوانند در هر دو جهت حرکت کنند و برای کاربردهایی که نیاز به حرکت رفت و برگشت دارند، بسیار مناسب هستند.
جک کامپکت: طراحی کوچک و جمعوجور این جکها باعث میشود تا در فضاهای محدود استفاده شوند.
جک رادلس: این نوع جکها طراحی ویژهای دارند که در محیطهای با فضای محدود و شرایط پیچیده قابل استفاده هستند.
- فکس : ۸۸۸۲۳۰۱۵ - ۰۲۱
- شماره تماس با کارشناسان: ۸۸۸۲۰۰۸۹ - ۰۲۱
- تهران، تقاطع اتوبان مدرس و مفتح شمالی، برج نگین آبی ، واحد ۱۰۲
راهنمای انتخاب قطر پیستون (Bore Size) و کورس (Stroke Length) مناسب
یکی از مهمترین نکات در انتخاب جک پنوماتیک، تعیین اندازه قطر پیستون و طول کورس است. قطر پیستون تأثیر زیادی بر نیروی تولیدی دارد و طول کورس نشاندهنده مسافتی است که جک میتواند حرکت کند. برای کاربردهایی با نیاز به نیروی بالا، باید از جکهایی با قطر پیستون بزرگتر استفاده کنید.
بررسی تاثیر متریال ساخت و آببندی (Seals) بر طول عمر و کارایی سیلندر پنوماتیک
انتخاب مواد مناسب برای سیلندر پنوماتیک میتواند تأثیر زیادی بر کارایی و طول عمر آن داشته باشد. جکهای پنوماتیک با بدنههای آلومینیومی سبک و مقاوم یا استیل ضدزنگ تولید میشوند. همچنین، نوع آببندی در جلوگیری از نشت هوا و جلوگیری از خرابیها بسیار حیاتی است.
مشخصات فنی و استانداردهای کلیدی برای خرید هوشمندانه جک پنوماتیک
انتخاب یک جک پنوماتیک بهطور مستقیم به استانداردهای فنی و سازگاری آن با نیازهای پروژه شما بستگی دارد. در این قسمت، مهمترین مشخصات فنی و استانداردها را معرفی میکنیم.
استانداردهای بینالمللی (مانند ISO 6431 و ISO 15552) و اهمیت آنها در سازگاری
استانداردهای ISO 6431 و ISO 15552 برای سیلندرهای پنوماتیک، معیارهایی را برای کیفیت، دوام، و سازگاری بین برندها تعیین میکنند. انتخاب جکهای پنوماتیک که این استانداردها را رعایت کنند، به شما این اطمینان را میدهد که محصول خریداریشده در طولانیمدت بهخوبی عمل خواهد کرد و با سایر تجهیزات پنوماتیک سازگار خواهد بود.
عوامل محیطی (دما، فشار، رطوبت) و چگونگی تاثیر آنها بر انتخاب سیلندر
سیلندرهای پنوماتیک باید برای شرایط محیطی خاص انتخاب شوند. برای محیطهایی با دمای بالا یا رطوبت زیاد، باید از جکهایی با متریال مقاوم به این شرایط استفاده کنید.
بررسی اتصالات و لوازم جانبی ضروری (شیر پنوماتیک، فیتینگ، سنسور)
اتصالات و لوازم جانبی مانند شیر پنوماتیک، فیتینگ و سنسورها، نقش مهمی در عملکرد جک پنوماتیک دارند. این قطعات باید با دقت انتخاب شوند تا عملکرد بهینه دستگاه حفظ شود.
| ویژگی | جک پنوماتیک یکطرفه | جک پنوماتیک دوطرفه | جک پنوماتیک کامپکت | جک پنوماتیک پروفیلی |
| فشار کاری (Bar) | 6-10 بار | 6-10 بار | 4-10 بار | 6-12 بار |
| قطر پیستون (Bore Size) | 32mm – 200mm | 32mm – 250mm | 32mm – 100mm | 50mm – 250mm |
| طول کورس (Stroke) | 50mm – 1000mm | 50mm – 1000mm | 25mm – 300mm | 50mm – 1000mm |
| نوع اتصال | فلنجی، رزوهای | فلنجی، رزوهای | فلنجی، رزوهای | فلنجی، رزوهای |
| متریال بدنه | آلومینیوم، استیل | آلومینیوم، استیل | آلومینیوم، استیل | آلومینیوم، استیل |
| آببندی (Seals) | لاستیکی NBR، Viton | لاستیکی NBR، Viton | لاستیکی NBR، Viton | لاستیکی NBR، Viton |
| دمای کاری (°C) | -10°C تا 80°C | -10°C تا 80°C | -10°C تا 60°C | -10°C تا 80°C |
| کاربرد | سیستمهای استاندارد و عمومی | سیستمهای صنعتی پیچیده | فضاهای محدود، سیستمهای کوچک | سیستمهای صنعتی سنگین |
| ویژگی خاص | بازگشت فنری یا هوای فشرده | حرکت رفت و برگشت با هوای فشرده | طراحی کوچک و جمعوجور | مقاومت بالا در برابر فشار |
| گارانتی | 12 ماه | 12 ماه | 12 ماه | 12 ماه |
اجزای تشکیلدهنده جک پنوماتیک
جکهای پنوماتیک از چندین جزء اصلی تشکیل شدهاند که با همکاری یکدیگر عملکرد کلی دستگاه را تضمین میکنند. در ادامه به معرفی مهمترین اجزای این دستگاه میپردازیم:
- سیلندر: سیلندر، محفظهای است که پیستون درون آن حرکت میکند. این بخش اصلی جک است که فضای لازم برای ایجاد نیروی مکانیکی را فراهم میآورد.
- پیستون: پیستون قطعهای است که به کمک فشار هوای فشرده به حرکت درمیآید و نیروی لازم برای انجام کار را تولید میکند.
- شفت یا میله پیستون: شفت، میلهای است که حرکت پیستون را به بیرون از سیلندر منتقل میکند و نیروی تولیدشده را به قطعات خارجی انتقال میدهد.
- درپوشها: درپوشها در دو انتهای سیلندر قرار دارند و وظیفه نگهداری اجزای داخلی و جلوگیری از نشت هوا را بر عهده دارند.
- آببندها و سیلها: این قطعات برای جلوگیری از نشت هوا و حفظ فشار درون سیلندر استفاده میشوند. کیفیت سیلها تأثیر مستقیمی بر دوام و عملکرد جک پنوماتیک دارد.
لیست قیمت جک پنوماتیک؛ تحلیل عوامل موثر بر بودجهبندی و صرفه اقتصادی
در این بخش، به تحلیل قیمت جک پنوماتیک و عواملی که بر قیمت آن تأثیر دارند، خواهیم پرداخت.
لیست قیمت انواع سیلندر پنوماتیک؛ مقایسه مدلهای اقتصادی تا پرکاربرد
قیمت جکهای پنوماتیک بسته به نوع، اندازه، و برند آنها میتواند متفاوت باشد. در اینجا، شما میتوانید لیستی از قیمتها و ویژگیهای مختلف سیلندرها را مشاهده کنید.
عوامل تعیینکننده قیمت نهایی جک پنوماتیک (برند، کشور سازنده، مشخصات فنی)
برند، کشور سازنده، و ویژگیهای خاصی مانند فشار کاری، طول کورس، و جنس بدنه، همگی بر قیمت جک پنوماتیک تأثیر میگذارند. انتخاب مدلهای با ویژگیهای خاص معمولاً منجر به افزایش قیمت میشود.
راهکارهای کاهش هزینههای بلندمدت با انتخاب جک پنوماتیک با کیفیت
انتخاب جک پنوماتیک با کیفیت بالا میتواند در بلندمدت هزینههای نگهداری و تعمیرات را کاهش دهد و به بهرهوری بالاتر در طول عمر دستگاه کمک کند.
خرید جک پنوماتیک؛ معرفی برندها و راهنمای انتخاب تامینکننده معتبر
معرفی بهترین برندهای جک پنوماتیک (ایرانی و خارجی) در بازار

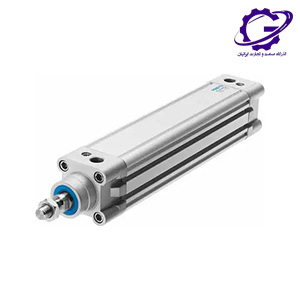

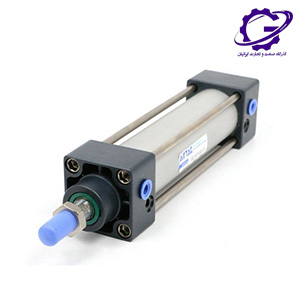

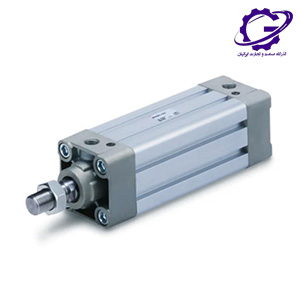

در بازار، برندهای مختلفی از جک پنوماتیک موجود هستند که از کیفیتهای مختلفی برخوردارند. برندهایی مانند Airtac، Festo و SMC از معروفترین برندهای خارجی هستند. در ایران، برندهایی مانند پنوایر و هیدروپرشین نیز از کیفیت بالایی برخوردارند.
نکات کلیدی در انتخاب فروشگاه و نمایندگی معتبر برای خرید سیلندر پنوماتیک
برای خرید جک پنوماتیک، به دنبال فروشگاهها و نمایندگیهای معتبر باشید که گارانتی و خدمات پس از فروش ارائه دهند. همچنین، باید بررسی کنید که فروشگاه مورد نظر انواع مختلفی از جکهای پنوماتیک را در دسترس داشته باشد.
اهمیت گارانتی، خدمات پس از فروش و دسترسی به قطعات یدکی
خرید جک پنوماتیک از برندهایی که خدمات پس از فروش معتبر دارند، بسیار مهم است. این اطمینان را به شما میدهد که در صورت بروز مشکل، میتوانید بهراحتی از خدمات تعمیر و تعویض قطعات یدکی بهرهمند شوید.
