اندازهگیری دقیق جریان سیالات در فرآیندهای صنعتی یکی از عوامل کلیدی برای افزایش بهرهوری و بهبود عملکرد سیستمهاست. فلومتر صنعتی، ابزارهایی کاربردی برای سنجش جریان مایعات و گازها هستند که در انواع مختلفی طراحی و تولید میشوند. انواع فلومتر صنعتی با توجه به ساختار و عملکرد خود، در شرایط خاص و صنایع مختلف مورد استفاده قرار میگیرد.
شرکت گذرگاه با ارائه راهکارهای جامع در زمینه ابزار دقیق و تجهیزات صنعتی، مجموعه متنوعی از انواع فلومتر صنعتی را برای رفع نیازهای گوناگون کاربران عرضه میکند. در ادامه، با ۱۲ نوع از فلومترهای صنعتی و ویژگیهای منحصربهفرد آنها آشنا میشویم.
بررسی ۱۲ مدل از انواع فلومتر صنعتی
اندازهگیری جریان سیالات در فرآیندهای صنعتی، یکی از عوامل کلیدی برای افزایش دقت و بهرهوری سیستمها است. انواع فلومتر صنعتی با طراحی و عملکرد متفاوت، در شرایط گوناگون و برای سیالات مختلف استفاده میشوند. این تنوع نهتنها کاربردهای گوناگونی را پوشش میدهد، بلکه به صنایع کمک میکند تا با انتخاب ابزار مناسب، دقت و کارایی فرآیندهای خود را بهبود بخشند.
در این بخش، ۱۲ نوع از انواع فلومتر صنعتی معرفی میشوند که هرکدام با ویژگیهای منحصربهفرد خود، در صنایعی مانند نفت و گاز، آب و فاضلاب، و تولید مواد شیمیایی نقش مهمی ایفا میکنند. ابتدا با فلومتر جرمی کوریولیس آشنا میشویم که یکی از دقیقترین ابزارهای اندازهگیری جریان به شمار میرود.

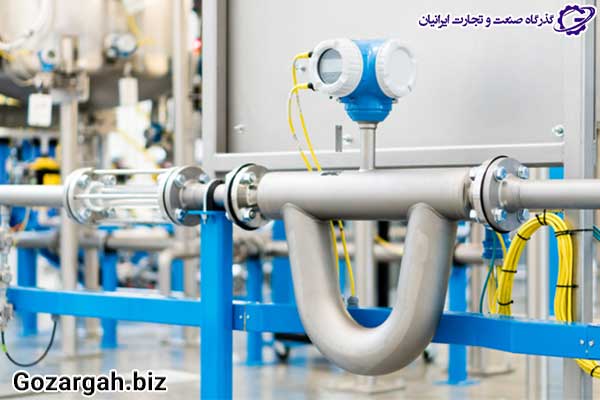

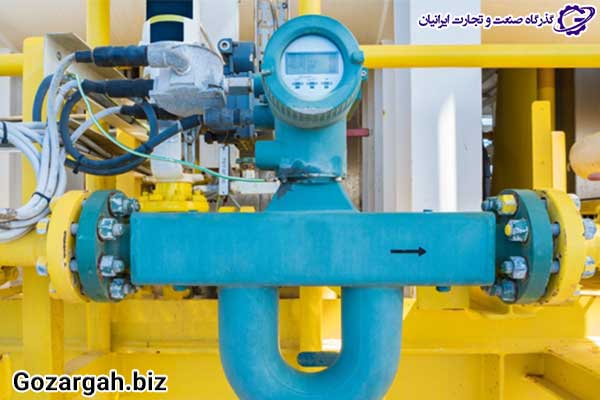

۱. فلومتر جرمی کوریولیس
فلومتر جرمی کوریولیس، بر اساس اصل فیزیکی کوریولیس عمل میکند و برای اندازهگیری مستقیم جرم سیال استفاده میشود. این دستگاه زمانی که سیال از یک لوله ارتعاشی عبور میکند، با تحلیل تغییرات ارتعاشی ناشی از نیروی کوریولیس، مقدار جرم جریان را به دقت تعیین میکند.
این فلومتر به دلیل توانایی بالا در اندازهگیری سیالات با ویسکوزیتههای مختلف و تطابق با شرایط دمایی و فشاری گوناگون، در صنایع حساسی مانند صنعت غذا و دارو برای اندازهگیری دقیق جریان موادی مانند شیر و شربت، در صنایع شیمیایی برای کنترل ترکیبات حساس و خورنده و در صنعت نفت و گاز برای اندازهگیری جریان سوختها و گاز طبیعی بسیار محبوب است. یکی از ویژگیهای مهم این ابزار، نبود قطعات متحرک در ساختار آن است که باعث کاهش هزینههای نگهداری و افزایش طول عمر دستگاه میشود.

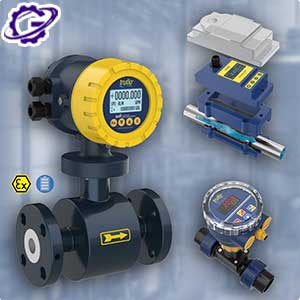

۲. فلومتر الکترومغناطیسی
فلومتر الکترومغناطیسی یکی از پرکاربردترین ابزارهای اندازهگیری جریان در سیستمهایی است که سیال مورد نظر دارای خاصیت رسانایی باشد. این فلومتر با ایجاد یک میدان مغناطیسی و اندازهگیری ولتاژ القاشده در اثر حرکت سیال، سرعت جریان را محاسبه میکند.
این ابزار به دلیل عدم وجود قطعات متحرک در ساختار خود، دارای دقت بالایی است و نیاز به تعمیرات و نگهداری کمتری دارد. فلومترهای الکترومغناطیسی عمدتاً برای اندازهگیری مایعاتی مانند آب، فاضلاب و محلولهای شیمیایی مورد استفاده قرار میگیرند.
۳. فلومتر جابجایی مثبت
یکی دیگر از انواع فلومتر صنعتی، فلومتر جابجایی مثبت بوده که یکی از ابزارهای قابلاعتماد برای اندازهگیری جریان سیالات با ویسکوزیته بالا است. این فلومتر با محصور کردن حجم مشخصی از سیال در هر سیکل و شمارش تعداد دفعات پر و خالی شدن، جریان سیال را محاسبه میکند. عملکرد مکانیکی این ابزار باعث شده است که دقت آن در کاربردهایی که نیاز به اندازهگیری دقیق و پایدار دارند، بسیار بالا باشد.
یکی از ویژگیهای برجسته این فلومتر، عدم تأثیرپذیری آن از نوسانات جریان است. به همین دلیل، در صنایعی که سیالاتی مانند روغن، شربت، یا مواد شیمیایی غلیظ جریان دارند، این ابزار انتخابی ایدهآل محسوب میشود. همچنین به دلیل طراحی ساده، نصب و نگهداری این دستگاه آسان بوده و در شرایط کاری مختلف، کارایی خود را حفظ میکند.
۴. فلومتر دیفرانسیلی البو
فلومتر دیفرانسیلی البو ابزاری ساده و مقرونبهصرفه است که از اصل ایجاد اختلاف فشار برای اندازهگیری جریان سیالات بهره میبرد. این فلومتر بهطور خاص در نقاط زانویی لوله نصب میشود و با محاسبه اختلاف فشار ایجادشده بین دو طرف زانویی، میزان جریان سیال را تعیین میکند.
یکی از مزایای برجسته این فلومتر، عدم نیاز به قطعات متحرک در طراحی آن است که باعث کاهش هزینههای نگهداری و افزایش طول عمر دستگاه میشود. اگرچه دقت این نوع فلومتر ممکن است در مقایسه با ابزارهای پیشرفتهتر مانند کوریولیس یا التراسونیک کمتر باشد، اما سادگی و قیمت اقتصادی آن باعث شده است که در بسیاری از سیستمهای لولهکشی صنعتی کاربرد داشته باشد.
۵. فلومتر لوله پیتوت
فلومتر لوله پیتوت یکی از ابزارهای دقیق برای اندازهگیری جریان سیال در شرایطی است که نیاز به سنجش سرعت جریان وجود دارد. این فلومتر بر اساس اندازهگیری فشار استاتیک و دینامیک سیال کار میکند. لوله پیتوت از یک ساختار ساده شامل یک لوله کوچک تشکیل شده است که در جریان سیال قرار میگیرد و با تحلیل فشارهای وارد شده، سرعت جریان را تعیین میکند.
این ابزار بهویژه در اندازهگیری جریان در خطوط انتقال گاز، صنایع هوافضا، و سیستمهای تهویه مطبوع کاربرد دارد. دقت بالای فلومتر لوله پیتوت، آن را به گزینهای مناسب برای محیطهایی تبدیل کرده است که در آنها جریان سیال باید با سرعت بالا و دقت کافی کنترل شود.
۶. فلومتر ونتوری
فلومتر ونتوری یکی از دقیقترین ابزارهای اندازهگیری جریان سیال است که بر اساس ایجاد اختلاف فشار در مقاطع مختلف لوله عمل میکند. طراحی این فلومتر به گونهای است که مقطع لوله در قسمتی تنگتر میشود و این کاهش مقطع، سرعت جریان سیال را افزایش و فشار آن را کاهش میدهد. اختلاف فشار ایجادشده بین دو نقطه، معیاری برای اندازهگیری میزان جریان سیال است.
فلومترهای ونتوری در صنایع نفت و گاز برای اندازهگیری جریان در خطوط انتقال، در سیستمهای آبیاری و آب و فاضلاب برای کنترل جریان آب، و در صنایع پتروشیمی برای پایش و تنظیم جریان مواد شیمیایی بهطور گسترده استفاده میشوند. طراحی مقاوم این ابزار، آن را به گزینهای مناسب برای محیطهای صنعتی با شرایط سخت تبدیل کرده است.
۷. فلومتر اوریفیس
فلومتر اوریفیس مثالی دیگر از انواع فلومتر صنعتی است که به دلیل طراحی ساده و هزینه پایین، در بسیاری از صنایع مورد استفاده قرار میگیرد. این فلومتر با نصب یک صفحه دارای سوراخ (اوریفیس) در مسیر جریان، اختلاف فشار ایجاد میکند و از این اختلاف برای محاسبه سرعت و میزان جریان سیال بهره میبرد.
یکی از ویژگیهای کلیدی این فلومتر، سادگی در نصب و استفاده است. به دلیل طراحی ساده و قطعات کم، این ابزار به راحتی در سیستمهای مختلف قابل اجرا بوده و هزینههای نگهداری آن نیز به حداقل میرسد. با این حال، دقت آن در مقایسه با ابزارهایی مانند ونتوری یا کوریولیس ممکن است کمتر باشد، اما همچنان گزینهای اقتصادی و قابلاعتماد برای کاربردهای عمومی به شمار میآید.
فلومترهای اوریفیس عمدتاً در صنایعی مانند نیروگاهها، خطوط انتقال گاز و صنایع فرآوری شیمیایی به کار گرفته میشوند. همچنین، در فرآیندهای پایش و کنترل جریان در خطوط لولهکشی عمومی، این ابزار به دلیل سادگی و هزینه مناسب، جایگاه ویژهای دارد.
۸. فلومتر مکانیکی
فلومتر مکانیکی یکی از ابزارهای سنتی و قابلاعتماد برای اندازهگیری جریان سیالات است. این فلومتر با استفاده از اجزای متحرکی مانند پروانه یا توربین عمل میکند. جریان سیال باعث چرخش این اجزا میشود و تعداد چرخشها بهطور مستقیم با سرعت جریان سیال مرتبط است. این ابزار برای سیالاتی که دارای جریان پایدار و بدون ذرات جامد هستند، بهویژه در مایعات، عملکرد بسیار مناسبی دارد.
یکی از مزایای فلومتر مکانیکی، طراحی ساده و قیمت مناسب آن است که باعث شده در بسیاری از کاربردهای صنعتی و تجاری مورد استفاده قرار گیرد. با این حال، وجود قطعات متحرک در این ابزار ممکن است باعث افزایش نیاز به تعمیرات دورهای شود، بهویژه در محیطهایی که سیال حاوی ذرات معلق یا مواد ساینده باشد.
فلومترهای مکانیکی در صنایع آب و فاضلاب برای اندازهگیری جریان آب، در خطوط انتقال نفت برای پایش جریان سوخت و در صنایع شیمیایی برای اندازهگیری مایعات غیرخورنده بهکار گرفته میشوند. استفاده از این ابزار در سیستمهای خانگی مانند کنتورهای آب نیز بسیار رایج است.
۹. فلومتر التراسونیک
فلومتر التراسونیک یکی از ابزارهای پیشرفته برای اندازهگیری جریان سیالات است که بدون نیاز به تماس مستقیم با سیال عمل میکند. این فلومتر با ارسال امواج صوتی به داخل جریان سیال و اندازهگیری تغییرات فرکانس امواج بازتابی یا عبوری، سرعت و حجم جریان را محاسبه میکند.
یکی از مزایای مهم فلومتر التراسونیک، عدم وجود قطعات متحرک و در نتیجه کاهش نیاز به تعمیر و نگهداری است. همچنین، این ابزار برای سیالاتی که حاوی مواد خورنده یا ذرات جامد هستند، عملکرد مناسبی دارد، زیرا ساختار آن بهگونهای طراحی شده که سیال نیازی به عبور از داخل دستگاه ندارد.
این فلومتر در صنایع مختلفی از جمله صنایع غذایی، دارویی و شیمیایی برای اندازهگیری سیالات حساس یا خورنده، خطوط انتقال گاز و آب برای کنترل جریان، و همچنین در نیروگاهها و صنایع نفت و گاز بهطور گسترده استفاده میشود. دقت بالا، مقاومت در برابر شرایط دشوار محیطی و توانایی اندازهگیری جریان در لولههای بزرگ از دیگر ویژگیهای برجسته این ابزار است.

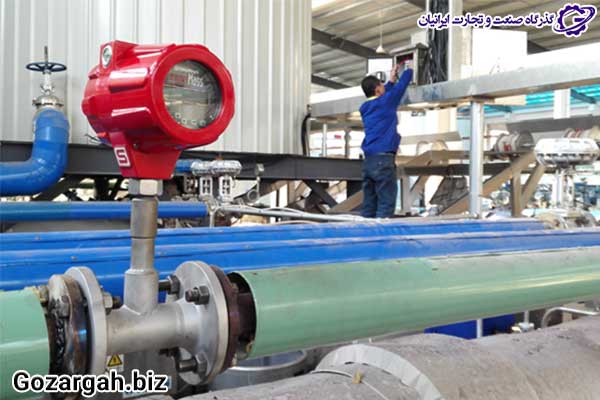

۱۰. فلومتر ورتکس (گردابی)
فلومتر گردابی، یکی از ابزارهای دقیق و قابلاعتماد برای اندازهگیری جریان سیال است. عملکرد این فلومتر بر اساس ایجاد گردابه در جریان سیال و اندازهگیری فرکانس این گردابهها صورت میگیرد. زمانی که سیال از مانعی در مسیر خود عبور میکند، گردابههایی در دو طرف مانع تشکیل میشوند که فرکانس آنها متناسب با سرعت جریان سیال است.
یکی از ویژگیهای برجسته فلومتر ورتکس، عدم وابستگی به خواص فیزیکی سیال مانند ویسکوزیته و چگالی است. این ویژگی باعث شده تا این ابزار برای طیف گستردهای از سیالات، از جمله مایعات، گازها و بخار، مناسب باشد. همچنین، طراحی ساده این فلومتر و عدم وجود قطعات متحرک، نیاز به تعمیر و نگهداری را کاهش داده و دقت و طول عمر بالایی به آن بخشیده است.
فلومترهای ورتکس در صنایع پتروشیمی و نیروگاهها برای اندازهگیری جریان بخار و گازهای صنعتی، در سیستمهای تهویه مطبوع برای پایش جریان هوا، و در صنایع غذایی برای کنترل جریان مایعات بهطور گسترده استفاده میشوند. این ابزار به دلیل قابلیت استفاده در شرایط دمایی و فشاری بالا، انتخابی ایدهآل برای محیطهای صنعتی سخت محسوب میشود.
۱۱. فلومتر حرارتی
فلومتر حرارتی یکی از ابزارهای پیشرفته و کاربردی برای اندازهگیری جریان گازها است. عملکرد این فلومتر بر اساس اصل انتقال حرارت استوار است. در این ابزار، دو سنسور حرارتی وجود دارد؛ یکی از سنسورها بهعنوان مرجع عمل میکند و دیگری با تغییر دمای ناشی از عبور گاز، میزان جریان را اندازهگیری میکند.
فلومترهای حرارتی بیشتر در صنایع شیمیایی و محیطزیستی برای پایش گازهای خروجی و اندازهگیری جریان گازهای فرآیندی استفاده میشوند. در صنایع دارویی، این ابزار برای کنترل جریان گازهای خالص بهکار میرود و در نیروگاهها و صنایع انرژی، برای نظارت بر جریان گازهای سوختی و صنعتی نقش مهمی ایفا میکند.
۱۲. فلومتر کانال باز
یک مدل دیگر از انواع فلومتر صنعتی، فلومتر کانال باز است که برای اندازهگیری جریان سیالات در محیطهای غیرمحصور، مانند رودخانهها، کانالهای آبیاری و سیستمهای فاضلاب، استفاده میشود. این فلومترها با ترکیب سنسورهای سطح و سرعت، جریان را بهطور دقیق اندازهگیری میکنند. روش اندازهگیری به این صورت است که سطح سیال و سرعت جریان بهصورت جداگانه ارزیابی شده و با ترکیب این دو مقدار، میزان جریان حجمی محاسبه میشود.
یکی از ویژگیهای برجسته فلومتر کانال باز، توانایی آن در عملکرد در محیطهای طبیعی و شرایط متغیر است. این ابزار حتی در محیطهایی با جریان ناپایدار یا وجود ذرات جامد، میتواند دادههای دقیقی ارائه دهد. همچنین، نصب این فلومترها آسان بوده و برای نظارت بر جریان در مقاطع بزرگ مناسب است.
کاربردهای انواع فلومتر صنعتی در صنایع مختلف
انواع فلومتر صنعتی به دلیل دقت بالا و قابلیت تطبیق با نیازهای مختلف، در بسیاری از صنایع نقش اساسی ایفا میکنند. این ابزارها در صنایعی مانند نفت و گاز برای اندازهگیری جریان نفت خام، گاز طبیعی و فرآوردههای نفتی، و در صنعت آب و فاضلاب برای پایش جریان در سیستمهای توزیع آب و تصفیهخانهها استفاده میشوند. همچنین در صنایع غذایی و نوشیدنی، فلومترهایی مانند کوریولیس و التراسونیک برای تضمین کیفیت و رعایت استانداردهای بهداشتی بهکار میروند.
در صنایع شیمیایی و نیروگاهها نیز فلومترها بهطور گسترده برای اندازهگیری دقیق جریان سیالات حساس و بخار بهکار میروند، که در بهینهسازی فرآیندها و کاهش مصرف منابع نقش کلیدی دارند. علاوه بر این، در کاربردهای محیطزیستی مانند پایش رودخانهها و کانالهای طبیعی، فلومترها ابزارهایی مهم برای مدیریت و حفظ منابع طبیعی هستند.
جمعبندی
انواع فلومتر صنعتی با طراحیها و عملکردهای متنوع، نقش کلیدی در اندازهگیری و کنترل جریان سیالات در صنایع مختلف دارند. از خطوط انتقال نفت و گاز گرفته تا مدیریت جریانهای آبی و فرآیندهای شیمیایی پیچیده، این ابزارها بهعنوان یکی از اجزای اساسی فرآیندهای صنعتی شناخته میشوند.
از مهم ترین شیرآلات صنعتی می توان به شیر کلاس 800 اشاره کرد. برای خرید شیرآلات کلاس 800 میتوانید با مشاوره تخصصی از مزایای خرید از گذرگاه بهره مند شوید.
شرکت گذرگاه با ارائه مجموعهای کامل از انواع فلومتر صنعتی، به مشتریان خود در انتخاب ابزار مناسب برای هر کاربرد کمک میکند. اگر به دنبال بهینهسازی فرآیندها و افزایش دقت در سیستمهای خود هستید، کارشناسان گذرگاه آمادهاند تا با ارائه مشاوره تخصصی، شما را همراهی کنند.
