اگزاست فن، اجزای مختلفی دارد، اما جزء تعیینکننده کارایی اصلی آن، «پروانه» یا ایمپلر (Impeller) است. شکل، جنس و طراحی پروانه به طور مستقیم بر حجم هوای جابجا شده (دبی)، توانایی غلبه بر مقاومت سیستم (فشار) و حتی میزان مصرف انرژی و صدای تولیدی فن تاثیر میگذارد. شناخت انواع پروانه فن اگزاست و درک ویژگیهای هرکدام، اولین و مهمترین گام برای طراحی یک سیستم تهویه کارآمد و اقتصادی است. این راهنما به شما کمک میکند تا با دیدی فنی و جامع، بهترین پروانه را برای نیازهای خاص خود انتخاب کنید.
چرا انتخاب پروانه فن در عملکرد اگزاست فن اهمیت دارد؟
شاید در نگاه اول، تمام پروانهها شبیه به هم به نظر برسند، اما تفاوتهای ظریف در طراحی آنها، نتایج عملکردی بسیار متفاوتی را رقم میزند. اهمیت این انتخاب در موارد زیر خلاصه میشود:
- تاثیر جنس، شکل و تعداد پرهها بر دبی و فشار هوا: هر طراحی برای ایجاد ترکیبی مشخص از حجم هوا و فشار بهینه شده است. انتخاب اشتباه میتواند منجر به عدم توانایی فن در تخلیه کامل هوا یا ناتوانی در غلبه بر مقاومت کانالکشی شود.
- کاهش مصرف انرژی و صدای کمتر با پروانه مناسب: یک پروانه با طراحی آیرودینامیکی بهینه، برای جابجایی حجم معینی از هوا به انرژی کمتری نیاز دارد. همچنین تلاطم هوای کمتری ایجاد میکند که نتیجه آن، کاهش صدای تولیدی و صرفهجویی در هزینههای برق است.
انواع پروانه فن سانتریفیوژ و ویژگیهای کلیدی آنها
پروانههای سانتریفیوژ به دلیل توانایی در تولید فشار بالا، رایجترین نوع در سیستمهای تهویه صنعتی هستند. در ادامه به معرفی چهار مدل اصلی از آنها میپردازیم.
Backward Curved (خم به عقب): مناسب برای جابجایی ذرات و فشار بالا
این پروانهها دارای تیغههایی هستند که انحنای آنها در خلاف جهت چرخش پروانه است. این طراحی باعث راندمان بسیار بالا، صدای کم و ویژگی مهم «non-overloading» میشود. یعنی با کاهش فشار سیستم، توان مصرفی موتور از حد معینی فراتر نمیرود و ریسک سوختن موتور کاهش مییابد.
Forward Curved (خم به جلو): حجم هوا بالاتر در فشار متوسط
در این مدل، انحنای پرهها در جهت چرخش پروانه است. این پروانهها که به «قفس سنجابی» نیز معروفند، میتوانند در ابعاد کوچک و با سرعت پایین، حجم هوای بالایی را جابجا کنند. با این حال، راندمان آنها پایینتر از مدل بکوارد است و برای کاربردهای با هوای تمیز و فشار استاتیک پایین تا متوسط مناسب هستند.

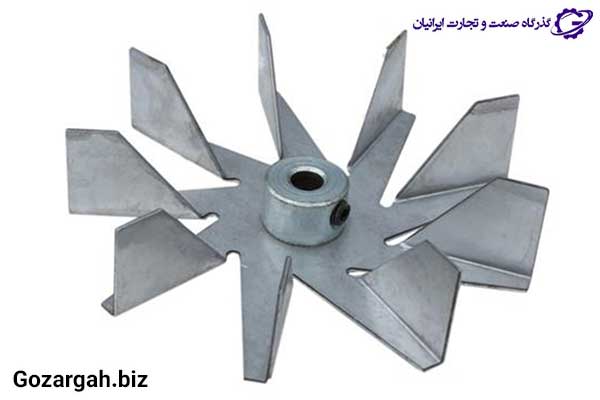

Radial (شعاعی): مناسب محیطهای با ذرات معلق و نیاز به مقاومت بالا
پروانههای شعاعی یا رادیال دارای تیغههای صاف و مستقیم هستند. این طراحی ساده اما مستحکم، آنها را برای محیطهای صنعتی خشن (که در آن هوا حاوی ذرات درشت، گرد و غبار یا مواد ساینده است)، ایدهآل میسازد. قابلیت خود تمیز کنندگی بالایی دارند اما معمولا صدای بیشتری تولید میکنند.
Airfoil / Thin Blade (ایرفویل یا تیغه نازک): کارایی بالا و راندمان مناسب
این پروانهها نسخهای بهینهشده از مدل بکوارد هستند که در آن تیغهها شکلی شبیه به بال هواپیما (ایرفویل) دارند. این طراحی پیشرفته، بالاترین راندمان و کمترین صدای ممکن را فراهم میکند اما برای کاربردهایی با هوای کاملا تمیز و بدون ذرات مناسب است، زیرا ذرات میتوانند روی تیغهها جمع شوند.
جدول مقایسه انواع پروانه فن سانتریفیوژ
| نوع پروانه | راندمان | قابلیت تولید فشار | تحمل ذرات معلق | سطح صدا |
| خم به عقب (Backward) | بالا | بالا | خوب | کم |
| خم به جلو (Forward) | متوسط | متوسط | ضعیف | متوسط |
| شعاعی (Radial) | پایین | بسیار بالا | عالی | زیاد |
| ایرفویل (Airfoil) | بسیار بالا | بالا | بسیار ضعیف | بسیار کم |
پارامترهای فنی برای انتخاب پروانه مناسب
علاوه بر نوع کلی پروانه، جزئیات فنی آن نیز در عملکرد نهایی نقش اساسی دارند.
تعداد پرهها و تاثیر آن بر عملکرد سیستم تهویه
یک قانون کلی برای این مورد وجود دارد: پروانههایی با تعداد پرههای کمتر و بزرگتر (مانند رادیال) معمولاً برای فشارهای بالاتر مناسب هستند. در مقابل، پروانههایی با تعداد پرههای زیاد و کوچک (مانند فوروارد) برای جابجایی حجم هوای بیشتر در فشارهای پایینتر طراحی شدهاند.
زاویه، انحنای پره و ارتباطش با نویز و راندمان
زاویهای که پره به صفحه چرخش متصل میشود و میزان انحنای آن، مستقیما بر پروفایل صوتی و راندمان فن تاثیر دارد. پروانههای خم به عقب و ایرفویل به دلیل هدایت نرمتر جریان هوا، تلاطم کمتری ایجاد کرده و در نتیجه ساکتتر و بهینهتر عمل میکنند.
جنس پروانه و کاربردهای صنعتی
انتخاب جنس پروانه به شرایط محیطی بستگی دارد. برای هوای معمولی از فولاد (ST37) یا آلومینیوم استفاده میشود. در محیطهای مرطوب یا دارای مواد خورنده، فولاد ضد زنگ (Stainless Steel) یا پروانههای با پوشش اپوکسی ضروری است. برای تخلیه بخارات شیمیایی نیز از مواد پلیمری مانند PVC یا پلیپروپیلن (PP) استفاده میشود.
تطبیق پروانه با شرایط نصب و نوع کانالکشی
پروانه باید متناسب با مقاومتی که سیستم کانالکشی ایجاد میکند، انتخاب شود.
پروانه مناسب برای کانال کوتاه، بلند یا دارای زانوهای متعدد
برای سیستمهای با کانالکشی طولانی و تعداد زانوهای زیاد که فشار استاتیک بالایی دارند، پروانههای خم به عقب یا شعاعی گزینههای بهتری هستند، زیرا توانایی غلبه بر مقاومت بالا را دارند. در مقابل، برای تهویه مستقیم و بدون کانال یا با کانال کوتاه، مدل خم به جلو حجم هوای خوبی را تامین میکند. مشاوره با کارشناسان فنی مانند تیم گذرگاه میتواند به تطبیق دقیق پروانه با پیچیدگیهای سیستم شما کمک کند.
بررسی رابطه دهانه ورودی و خروجی با انتخاب پروانه
قطر پروانه باید با ابعاد هوزینگ (محفظه فن) و دهانه ورودی و خروجی آن کاملا متناسب باشد. هرگونه ناهماهنگی در این ابعاد باعث ایجاد تلاطم، افت فشار و کاهش شدید راندمان میشود.
نکات کاربردی: از نصب تا نگهداری پرترافیکترین پروانهها
انتخاب صحیح پایان کار نبوده نگهداری اصولی ضامن طول عمر و عملکرد بهینه پروانه است. نکات زیر را در این مرحله فراموش نکنید.
بالانس دینامیکی و نگهداری تیغهها برای کاهش لرزش و صدا
هرگونه تجمع جرم (مانند چربی یا گرد و غبار) یا آسیب فیزیکی به پروانه، بالانس آن را بر هم میزند و باعث ایجاد لرزش و صدای شدید میشود. بالانس دینامیکی پروانه پس از هرگونه تعمیر یا تمیزکاری سنگین، یک اقدام ضروری است.
چکلیست بررسی فواصل پره، خوردگی و سایش در دوره سرویس
در بازرسیهای دورهای، فاصله نوک پرهها با بدنه هوزینگ را بررسی کنید. هرگونه نشانه خوردگی، ترک یا سایش روی تیغهها را جدی بگیرید. زیرا میتواند منجر به شکست ناگهانی پروانه شود.
جایگزینی تیغهها: مراحل دقیق و مسائل رایج اجرا
در صورت نیاز به تعویض پروانه، حتما از پروانهای با مشخصات فنی کاملا یکسان (قطر، نوع، زاویه پره) استفاده کنید. نصب پروانه جدید نیازمند دقت در هممحور کردن با شفت موتور و بالانس مجدد کل مجموعه است.
راهنمای سریع انتخاب پروانه بر اساس هدف تهویه
برای سادهسازی فرآیند انتخاب، میتوانید از این راهنمای سریع استفاده کنید. درک تفاوت فن مکنده و دمنده کمتر به نوع پروانه بستگی دارد و بیشتر به جهت نصب فن در سیستم مربوط میشود، اما بهترین برند هواکش صنعتی برندی است که برای هر دو عملکرد، پروانه مناسب را ارائه دهد.
سیستمهای با ذرات آلاینده سنگین: پروانه شعاعی یا بکوارد
برای تخلیه دود جوشکاری، گرد و غبار کارگاه چوببری یا هوای حاوی ذرات درشت، پروانه شعاعی (رادیال) به دلیل مقاومت بالا و ساختار خودتمیزکن، بهترین گزینه است. مدل بکوارد نیز مقاومت خوبی در برابر ذرات سبکتر دارد.
تهویه حجیم در محیطهای کمذرات: پروانه فوروارد
برای سیستمهای تهویه مطبوع (HVAC) یا تهویه عمومی فضاهایی مانند سالنها و پارکینگها که نیاز به جابجایی حجم بالای هوا در فشار کم دارند، پروانه خم به جلو (فوروارد) انتخابی اقتصادی و کارآمد است.
نیاز به خلوص صوتی و هوادهی متعادل: پروانه ایرفویل
در مکانهای حساس به صدا مانند بیمارستانها، کتابخانهها و آزمایشگاهها که با هوای تمیز سروکار دارند، پروانه ایرفویل به دلیل راندمان بالا و تولید صدای بسیار کم، ایدهآلترین انتخاب است.
- فکس : ۸۸۸۲۳۰۱۵ - ۰۲۱
- شماره تماس با کارشناسان: ۸۸۸۲۰۰۸۹ - ۰۲۱
- تهران، تقاطع اتوبان مدرس و مفتح شمالی، برج نگین آبی ، واحد ۱۰۲
چکلیست نهایی پیش از تصمیمگیری
قبل از نهایی کردن انتخاب خود، این موارد را به دقت بررسی کنید:
- مشخصکردن دبی (CFM) و فشار استاتیکی: ابتدا نیازهای عملکردی سیستم خود را به صورت دقیق محاسبه کنید.
- انتخاب نوع پروانه بر اساس ذرات، فشار و نویز: با توجه به راهنمای بالا، نوع کلی پروانه (بکوارد، فوروارد و…) را مشخص کنید.
- بررسی متریال پروانه با توجه به محیط: جنس پروانه را متناسب با خورندگی، دما و رطوبت محیط کاری انتخاب کنید.
- اندازهگیری دهانه و مسیر کانال: اطمینان حاصل کنید که ابعاد پروانه و هوزینگ با سیستم کانالکشی شما سازگار است.
- پیشبینی نگهداری و قابلیت تعویض در آینده: گزینهای را انتخاب کنید که سرویس و نگهداری آن در محل نصب شما امکانپذیر باشد.
جمعبندی

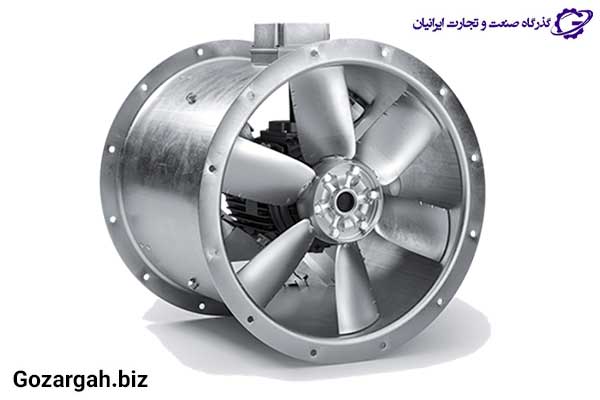

پروانه فن آکسیال صنعتی، جزء کوچکی با تاثیری بزرگ است. یک انتخاب آگاهانه در این زمینه میتواند تفاوت بین یک سیستم تهویه پرمصرف و پرسروصدا با یک سیستم بهینه، کمصدا و کارآمد را رقم بزند. با در نظر گرفتن نوع آلایندهها، فشار مورد نیاز سیستم و حساسیت صوتی محیط، میتوانید از میان انواع پروانه فن اگزاست، بهترین گزینه را برگزینید. برای دریافت مشاوره فنی دقیق و اطمینان از انتخابی هوشمندانه، میتوانید به تخصص و تجربه تیم گذرگاه اعتماد کنید.
سوالات متداول
۱. آیا میتوانم نوع پروانه فن موجود خود را تغییر دهم؟
تغییر نوع پروانه (مثلا از فوروارد به بکوارد) معمولا امکانپذیر نیست. زیرا هوزینگ فن برای یک نوع خاص از پروانه طراحی شده است. تغییر پروانه باید با مدلی با مشخصات کاملا یکسان انجام شود.
۲. نشانههای اصلی بالانس نبودن پروانه چیست؟
اصلیترین نشانهها لرزش غیرعادی و شدید بدنه فن و همچنین افزایش ناگهانی و قابل توجه صدای عملکرد دستگاه است. این لرزش میتواند به بلبرینگهای موتور و اتصالات فن آسیب جدی وارد کند.
۳. آیا پروانه گرانتر همیشه بهتر است؟
لزوما خیر. بهترین پروانه، مناسبترین پروانه برای کاربرد شماست. برای مثال، یک پروانه گرانقیمت ایرفویل در یک محیط پر از گرد و غبار، عملکردی بسیار ضعیفتر از یک پروانه شعاعی ارزانتر خواهد داشت.
