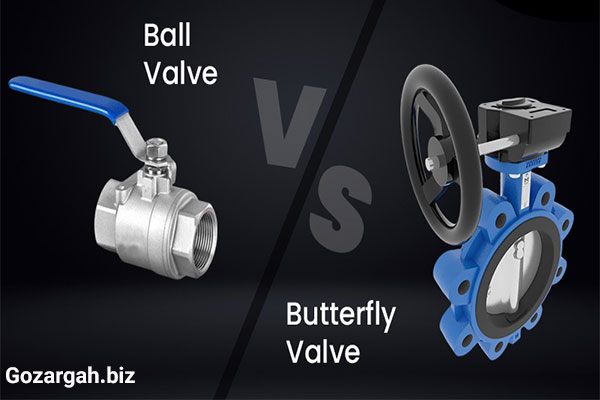

در هر سیستم پایپینگ یا انتقال سیال، انتخاب نوع شیرآلات یکی از تصمیمهای مهم و تأثیرگذار است؛ چرا که عملکرد درست یا نادرست آنها مستقیماً بر کارایی، ایمنی و بهرهوری کل فرایند اثر میگذارد. میان گزینههای پرکاربرد، شیر پروانهای و شیر توپی دو انتخاب رایج هستند که هرکدام مزایا، محدودیتها و کاربردهای خاص خود را دارند. اگرچه ظاهر آنها ممکن است ساده به نظر برسد، اما تفاوتهای فنی و عملیاتیشان میتواند نقش تعیینکنندهای در انتخاب نهایی داشته باشد. در این مقاله، قصد داریم با نگاهی مقایسهای، مهمترین تفاوت شیر پروانه ای و شیر توپی را بررسی کنیم تا تصمیمگیری برای مهندسان و طراحان صنعتی آسانتر شود.
مقایسه عملکرد فنی و مکانیزمها
درک صحیح از تفاوتهای فنی میان شیر توپی و شیر پروانه ای، اولین قدم در انتخاب درست این تجهیزات است. از نحوه عملکرد تا میزان تحمل فشار و دما، همه چیز متفاوت است. در ادامه به مقایسه این دو خواهیم پرداخت.
نحوه قطع و وصل جریان در هر دو شیر

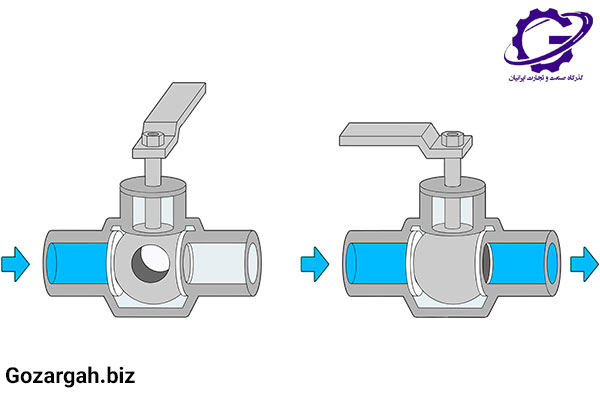

اصلیترین تفاوت شیر پروانه ای و شیر توپی در سازوکار باز و بسته شدن آنهاست. در شیر توپی، یک گوی سوراخدار با چرخش ۹۰ درجهای، مسیر جریان را باز یا بسته میکند. این نوع طراحی باعث ایجاد مسیر مستقیم و بدون افت فشار در حالت باز میشود. اما در شیر پروانه ای، یک صفحه دیسکی در مرکز مسیر جریان قرار دارد که با چرخش خود، جریان را تنظیم یا مسدود میکند. این ساختار باعث میشود مقداری مقاومت در برابر جریان حتی در حالت کاملاً باز وجود داشته باشد.
تحمل فشار و دمای بالا در شیر توپی و پروانهای
اگر سیستم شما در شرایط فشار یا دمای بالا کار میکند، تفاوت این دو شیر مهمتر میشود. شیرهای توپی بهدلیل طراحی بستهتر و بدنهای مقاوم، توانایی تحمل فشارهای بالا (تا چند صد بار) و دماهای بالا را دارند. در مقابل، شیرهای پروانهای برای فشارهای متوسط طراحی شدهاند و معمولاً در سیستمهایی با فشار پایین تا متوسط استفاده میشوند. در تفاوت شیر پروانه ای و شیر توپی، توان تحمل فیزیکی از اصلیترین شاخصها در انتخاب نهایی به شمار میرود.
مقایسه میزان نشتی و آببندی
یکی دیگر از تفاوتهای مهم، میزان آببندی هر نوع شیر است. شیر توپی، با داشتن آببندهای دایرهای اطراف گوی، در حالت بسته، مسیر را کاملاً ایزوله میکند و نشتی بسیار ناچیزی دارد. در مقابل، شیر پروانه ای بهدلیل وجود دیسک در مسیر و طراحی خاص آببند، ممکن است در شرایط خاص دچار نشتی جزئی شود. به همین دلیل، در پروژههایی که حساسیت بالایی نسبت به نشتی وجود دارد (مثل صنایع شیمیایی یا گاز)، شیر توپی گزینه مطمئنتری است.
عمر مفید و نگهداری شیرها
نگهداری شیرآلات صنعتی یکی از دغدغههای همیشگی واحدهای فنی است. شیرهای توپی بهدلیل ساختار بستهتر و سایش کمتر در نقاط حساس، معمولاً عمر طولانیتری دارند. در مقابل، شیرهای پروانهای در شرایط کاری متغیر یا حاوی سیالات خورنده، زودتر دچار افت عملکرد میشوند. البته، مزیت شیر پروانه ای در سهولت تعمیر و تعویض قطعات است. در نتیجه، در انتخاب میان این دو نوع، باید نسبت میان عمر مفید و سهولت نگهداری را با نیاز واقعی پروژه مقایسه کرد.
بررسی کاربردها و قیمتگذاری شیرها
برای انتخاب درست میان این دو شیر صنعتی، باید علاوه بر درک فنی، شناخت دقیقی از حوزههای کاربردی و هزینهها نیز داشت. در این بخش، با بررسی کاربردهای رایج و مقایسه قیمتها، تصویری واقعگرایانه از تفاوت شیر پروانه ای و شیر توپی ارائه میدهیم.
کاربرد شیر توپی در صنایع شیمیایی و نفت
شیر توپی به دلیل تحمل بالا در برابر فشار، آببندی کامل و مقاومت در برابر خوردگی، در صنایعی مثل پالایشگاهها، خطوط انتقال گاز، صنایع شیمیایی و نیروگاهها کاربرد گسترده دارد. کنترل سریع قطع و وصل جریان و قابلیت استفاده در سیالات خطرناک، این شیر را به انتخاب اول مهندسان در پروژههای حساس بدل کرده است.
کاربرد شیر پروانه ای در تهویه و آبرسانی

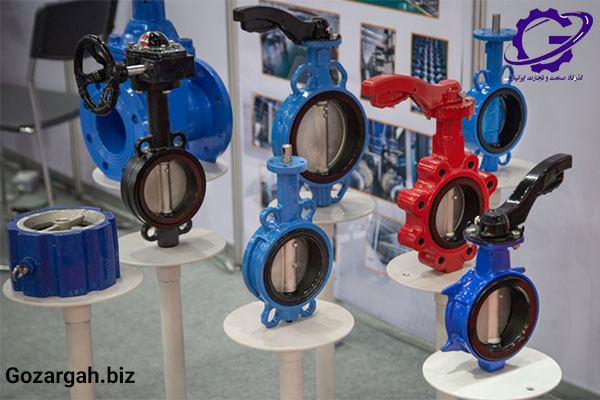

در مقابل، شیر پروانه ای به خاطر ساختار سادهتر، قیمت پایینتر و نصب آسان، در سامانههای HVAC، شبکههای آبرسانی شهری، تصفیهخانهها و سیستمهای خنککننده صنعتی بسیار پرکاربرد است. این نوع شیر برای قطع و وصل جریان در حجم بالا و فشار پایین تا متوسط کاملاً مناسب است.
مقایسه شیر پروانه ای و شیر توپی از لحاظ قیمت
یکی از مهمترین تفاوت شیر پروانه ای و شیر توپی در حوزه هزینه است. شیرهای پروانهای به دلیل طراحی سادهتر و نیاز کمتر به آببندهای پیشرفته، معمولاً قیمت پایینتری دارند. در حالیکه شیرهای توپی، بهویژه مدلهایی با بدنه فولادی یا ضدزنگ، قیمت بالاتری دارند.
در جدول زیر، خلاصهای از تفاوتها را از منظر کاربرد، دوام، عملکرد و قیمت مشاهده میکنید:
| ویژگیها | شیر توپی (Ball Valve) | شیر پروانه ای (Butterfly Valve) |
| نوع عملکرد | قطع/وصل کامل و سریع | قطع/وصل یا کنترل جریان |
| مناسب برای سیالات پرفشار | بله | محدود به فشارهای متوسط |
| دقت در آببندی | بسیار بالا | متوسط تا بالا |
| قیمت | بالا (خصوصاً در مدلهای فولادی) | پایینتر |
| نگهداری و تعمیر | کمتر نیاز دارد | سادهتر اما نیازمند مراقبت بیشتر |
| کاربرد اصلی | صنایع نفت، گاز، شیمیایی | تهویه، آبرسانی، سیستمهای عمومی |
کدام شیر برای پروژه شما مناسبتر است؟
پاسخ این سؤال کاملاً به نوع سیال، فشار سیستم، حساسیت پروژه و بودجه بستگی دارد. اگر پروژه شما با سیالات خورنده، گازهای پرفشار یا مواد شیمیایی سروکار دارد، بدون شک شیر توپی انتخاب ایمنتری است. اما اگر در پروژهای با فشار کاری متوسط و هزینه محدود فعالیت میکنید، شیر پروانه ای هم نیاز شما را بهخوبی پاسخ میدهد. در این انتخاب، مشاوره با تأمینکنندگان باتجربهای مانند گذرگاه میتواند مسیر تصمیمگیری را بسیار سادهتر و دقیقتر کند.
جمعبندی
در نگاه اول ممکن است تفاوت شیر پروانه ای و شیر توپی به چشم نیاید، اما در عمل، این دو تجهیز هر یک برای شرایط و کاربردهای متفاوتی طراحی شدهاند. از نوع عملکرد و مقاومت در برابر فشار گرفته تا میزان آببندی، تعمیرات و هزینه، تفاوت شیر پروانه ای و شیر توپی مجموعهای از فاکتورهای فنی و اقتصادی را در بر میگیرد. آشنایی دقیق با این تفاوتها به شما کمک میکند تا متناسب با نیاز پروژه، انتخابی دقیقتر و کارآمدتر داشته باشید.
فروشگاه گذرگاه با ارائه مشاوره تخصصی و تأمین انواع شیرهای صنعتی از برندهای معتبر داخلی و خارجی، آماده همراهی با فعالان صنعت برای انتخاب و خرید بهترین گزینه متناسب با نیاز پروژههای مختلف است.
- فکس : ۸۸۸۲۳۰۱۵ - ۰۲۱
- شماره تماس با کارشناسان: ۸۸۸۲۰۰۸۹ - ۰۲۱
- تهران، تقاطع اتوبان مدرس و مفتح شمالی، برج نگین آبی ، واحد ۱۰۲
سوالات متداول
۱. شیر توپی و شیر پروانهای چه تفاوتی در ساختار دارند؟
شیر توپی از یک گوی چرخان برای قطع و وصل جریان استفاده میکند، در حالیکه شیر پروانهای دارای یک دیسک در مرکز مسیر سیال است.
۲. کدام نوع شیر برای سیستمهای فشار بالا مناسبتر است؟
شیر توپی به دلیل ساختار مستحکمتر و آببندی دقیق، گزینهای مناسب برای فشارهای بالا است.
۳. آیا شیر پروانهای نشتی دارد؟
در شرایط خاص و بهویژه اگر نگهداری مناسبی نداشته باشد، شیر پروانهای ممکن است دچار نشتی جزئی شود.
