صنایع مختلف برای انتقال قدرت و کنترل سرعت ماشینآلات، به انواع مختلف گیربکسها نیاز دارند. یکی از موضوعات مهم در این زمینه، شناخت تفاوت گیربکس حلزونی و کتابی و انتخاب مناسبترین گزینه متناسب با کاربرد مورد نظر است. در بسیاری از پروژهها، این سوال به وجود میآید که فرق بین گیربکس حلزونی و کتابی چیست و هرکدام چه مزایا و معایبی دارند؟ ما در این مطلب سعی داریم به صورت دقیق، کاربردی و مستند، همه نکات مرتبط با تفاوت گیربکس حلزونی و مکعبی را بیان کنیم. همچنین برای کاربران صنعتی و تکنسینها، جدول مقایسه گیربکس حلزونی و کتابی را ارائه خواهیم کرد تا فرآیند انتخاب برای پروژههای مختلف آسانتر شود.
| ویژگی / پارامتر | گیربکس حلزونی | گیربکس کتابی (مکعبی) |
|---|---|---|
| ساختار داخلی | محور حلزونی و چرخدنده مارپیچ | چرخدنده ساده یا مارپیچ |
| راندمان انتقال قدرت | پایینتر (۴۵ تا ۸۵ درصد) | بالاتر (تا ۹۵ درصد) |
| محدوده نسبت تبدیل | وسیع (تا ۱:۱۰۰) | متوسط تا وسیع، معمولاً تا ۱:۴۰ |
| مقدار تحمل گشتاور | نسبتاً پایینتر | بالاتر و مناسب بارهای سنگین |
| ابعاد و حجم اشغالی | فشرده و کوچک | بزرگتر و سنگینتر |
| تولید صدا | بسیار کم | نسبتاً پایین |
| میزان گرمایش | نسبتاً بالا | کمتر از حلزونی |
| کاربرد اصلی | صنایع سبک، خطوط بستهبندی، آسانسور، نوار نقاله | صنایع سنگین، کارخانهها، خطوط تولید بزرگ |
| هزینه تعمیر و نگهداری | پایینتر | بالاتر اما با دوام بلندمدت |
| امکان قفلشوندگی (Self Lock) | بله (در اکثر موارد) | خیر |
| انعطاف در نصب | نصب سریع، اغلب تنها روی یک محور | قابلیت نصب چند محور خروجی |
| قابلیت اطمینان | معمولی تا خوب | بسیار بالا |
| مناسب برای توقف کامل کار | کاملاً مناسب | کمتر مناسب، چون Self Lock ندارد |
| محدودیتها | راندمان پایین در سرعتهای خیلی بالا | ابعاد بزرگتر |
| قیمت | معمولاً اقتصادیتر | معمولاً گرانتر |
تفاوت گیربکس حلزونی و کتابی از نظر کاربرد

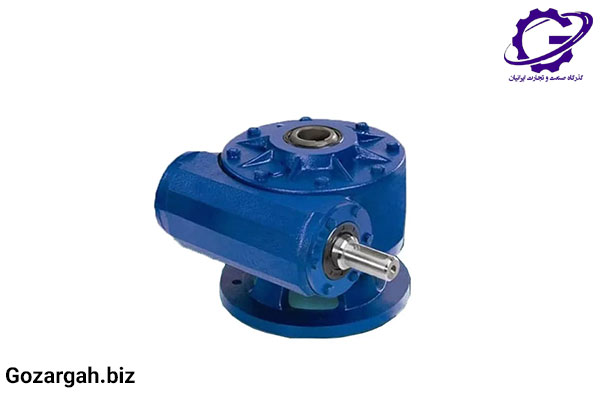

گیربکس حلزونی معمولاً برای کاربردهایی مناسب است که نیاز به کاهش سرعت بالا و افزایش گشتاور در فضایی محدود وجود دارد. این مدل بیشتر در نوار نقالهها، بالابرها، صنایع غذایی، خطوط بستهبندی، ماشینآلات کوچک و تجهیزات سبک مورد استفاده قرار میگیرد. از ویژگیهای اصلی این گیربکس میتوان به ابعاد جمعوجور، عملکرد نرم و بیصدا و امکان قفلپذیری اشاره کرد.

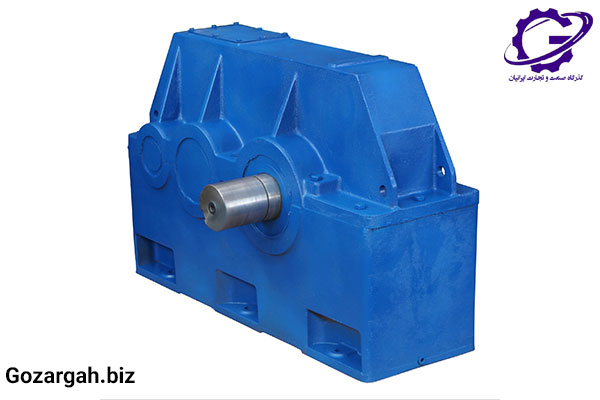

در مقابل، گیربکس کتابی یا مکعبی برای مصارف صنعتی سنگینتر طراحی شده است. این گیربکسها عمدتاً در خطوط تولید بزرگ، صنایع سیمان، فولاد، معدن، ساخت و ساز و ماشینآلات سنگین کاربرد دارند. مزیت اصلی گیربکس کتابی تحمل بارهای زیاد در مدت زمان طولانی و امکان انتقال قدرت بالا با راندمان بیشتر است. همچنین به دلیل ساختار مقاوم، استهلاک پایینتری دارند و برای کارکرد مداوم و سرعتهای متنوع مناسبتر هستند.

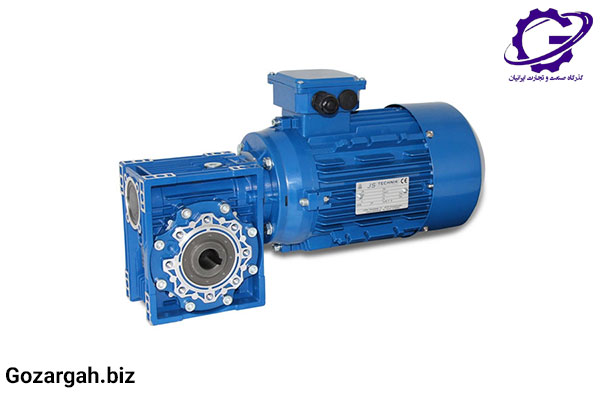

تفاوت عملکرد گیربکس حلزونی و کتابی
تفاوت اصلی بین گیربکس حلزونی و کتابی، به نوع طراحی دندهها و نحوه انتقال گشتاور بازمیگردد. در مدلهای حلزونی، محور حلزونی یا ماردون با یک چرخدنده درگیر میشود که نتیجه آن حرکت نرم، کاهش نویز و جذب ضربه است. البته باید در نظر داشت که این ساختار موجب کاهش راندمان و تولید گرمای بیشتر میشود، به همین دلیل اغلب برای فضاهای کوچک و کاربردهایی با دور پایین پیشنهاد میشود.
در مقابل، مدلهای کتابی معمولاً با دندههای ساده یا مارپیچ طراحی شدهاند و از نظر ساختار، شباهت زیادی به گیربکس هلیکال دارند. این طراحی باعث افزایش راندمان، کاهش تلفات انرژی و مقاومت بیشتر در برابر بارهای سنگین میشود. بسیاری از گیربکس ها نیز در فرم کتابی عرضه میشوند و برای کاربردهای مداوم در خطوط تولید صنعتی، گزینهای مطمئن هستند. همچنین در برخی پروژههای انتقال قدرت، ممکن است از گیربکس کرانویل پینیون بهعنوان جایگزینی با قابلیتهای خاصتر استفاده شود.
در نتیجه، اگر هدف شما عملکرد مداوم با راندمان بالا و قابلیت سرویسپذیری بهتر است، گیربکسهای کتابی با طراحی ماژولار انتخاب مناسبتری نسبت به حلزونی خواهند بود. اما در شرایطی که فضا محدود و بودجه کنترلشده باشد، همچنان گیربکسهای حلزونی کاربرد گستردهای دارند. همچنین اگر بهدنبال تفاوت گیربکس حلزونی و هلیکال هستید، بهتر است تفاوت این دو را نیز از نظر ساختار دنده، راندمان و نوع کاربرد بررسی کنید.
سوالات پرتکرار
تفاوت اصلی گیربکس کتابی و حلزونی در چه مواردی خلاصه میشود؟
تفاوت اساسی این دو نوع گیربکس در چندین بعد قابل بررسی است. از نظر ساختار داخلی، گیربکس حلزونی از چرخدندههای حلزونی شکل استفاده میکند که امکان کاهش سرعت بالا در فضای محدود را فراهم میکند، در حالی که گیربکس کتابی دارای ساختار مدولار با چرخدندههای مخروطی و استوانهای است. از لحاظ راندمان، گیربکس کتابی با راندمان ۹۵-۹۸ درصد نسبت به گیربکس حلزونی با راندمان ۶۰-۸۰ درصد برتری دارد. همچنین قابلیت تحمل گشتاور در گیربکسهای کتابی بهطور قابل توجهی بالاتر است و میتوانند بارهای سنگینتری را تحمل کنند.
تفاوت گیربکس حلزونی و کتابی از نظر نگهداری و سرویس چگونه است؟
گیربکسهای حلزونی معمولاً نگهداری سادهتری دارند و تنها به تعویض دورهای روغن و بازرسیهای کلی نیاز دارند. عمر مفید آنها نیز در شرایط استاندارد قابل قبول است. در مقابل، گیربکسهای کتابی به دلیل ساختار پیچیدهتر و استفاده در شرایط سختتر، نیازمند برنامه نگهداری دقیقتر و تخصصیتر هستند. این شامل بازرسی دقیقتر قطعات، کنترل دمای عملکرد، تعویض منظم روغن با کیفیت بالاتر و نظارت بر وضعیت یاتاقانها میشود. با این حال، عمر مفید گیربکسهای کتابی معمولاً بسیار طولانیتر است.
قابلیت Self-Lock در گیربکسهای حلزونی چه مزایایی دارد؟
یکی از ویژگیهای منحصر به فرد و ارزشمند گیربکسهای حلزونی، قابلیت Self-Lock یا خود-قفلی است. این خاصیت باعث میشود که گیربکس در صورت قطع نیروی محرک، قادر به حفظ موقعیت خروجی باشد و اجازه چرخش معکوس ندهد. این ویژگی در کاربردهایی مانند بالابرها، جکهای خودرو، سیستمهای موقعیتیابی دقیق، دروازههای اتوماتیک و تجهیزاتی که نیاز به نگهداری موقعیت ثابت دارند، بسیار حیاتی و کاربردی است. در گیربکسهای کتابی این قابلیت وجود ندارد و در صورت نیاز باید از تجهیزات جانبی مانند ترمز استفاده کرد.
مقایسه هزینه خرید و نگهداری این دو نوع گیربکس چگونه است؟
از نظر هزینه اولیه خرید، گیربکسهای حلزونی معمولاً قیمت پایینتری دارند و برای پروژههایی با بودجه محدود گزینه مقرونبهصرفهای محسوب میشوند. اما گیربکسهای کتابی با وجود هزینه اولیه بالاتر، در بلندمدت اقتصادیتر هستند زیرا راندمان بالاتر آنها منجر به کاهش مصرف انرژی، عمر مفید طولانیتر و هزینههای نگهداری کمتر میشود. همچنین قابلیت تحمل بارهای سنگینتر باعث میشود که نیاز به تعویض کمتری داشته باشند. بنابراین انتخاب بین آنها باید بر اساس بررسی TCO (کل هزینه مالکیت) صورت گیرد.
برای کاربردهای صنعتی سنگین کدام نوع گیربکس توصیه میشود؟
برای تجهیزات و خطوط تولید سنگین صنعتی، گیربکسهای کتابی گزینه مطلوب و توصیهشده هستند. دلایل این انتخاب شامل: تحمل گشتاور و بار بسیار بالا، راندمان عالی که منجر به صرفهجویی قابل توجه در مصرف انرژی میشود، عمر مفید طولانیتر در شرایط کاری سخت، قابلیت کار مداوم ۲۴ ساعته، مقاومت در برابر شرایط محیطی سخت و امکان تحمل ضربه و لرزشهای ناشی از کار ماشینآلات سنگین است. این ویژگیها باعث میشود که گیربکسهای کتابی در صنایع فولاد، سیمان، معدن، نفت و گاز و خطوط تولید سنگین بهطور گسترده مورد استفاده قرار گیرند.
در چه شرایطی گیربکس حلزونی انتخاب بهتری است؟
گیربکسهای حلزونی برای کاربردهای خاصی انتخاب مناسبی هستند، مانند: سیستمهایی که فضای نصب محدود دارند، کاربردهایی که نیاز به کاهش سرعت بالا در یک مرحله دارند، تجهیزاتی که نیاز به قابلیت Self-Lock دارند، سیستمهایی با بار متوسط تا سبک، پروژههایی با بودجه محدود، و کاربردهایی که صدای کم مطلوب است. همچنین در سیستمهایی که جهت چرخش ۹۰ درجه تغییر میکند، گیربکس حلزونی گزینه طبیعی و مناسبی محسوب میشود.
کلام نهایی
انتخاب نوع گیربکس مناسب یکی از تصمیمات کلیدی در طراحی سیستمهای انتقال قدرت محسوب میشود. گیربکس حلزونی و گیربکس کتابی دو نوع رایج و پرکاربرد هستند که هر کدام ویژگیها و کاربرد مخصوص به خود را دارند. گیربکس حلزونی با استفاده از چرخدندههای حلزونی شکل، قابلیت انتقال نیروی بالا و کاهش سرعت قابل توجه را فراهم میکند، در حالی که گیربکس کتابی با ساختار مدولار و قابلیت تنظیم نسبتهای مختلف، انعطافپذیری بیشتری ارائه میدهد. درک تفاوتهای اساسی این دو نوع گیربکس از نظر راندمان، هزینه، نگهداری، میزان صدا و کاربردهای مختلف، به مهندسان و طراحان کمک میکند تا بهترین انتخاب را برای پروژههای خود داشته باشند. برای کسب اطلاعات بیشتر درباره خرید انواع گیربکس ها و استعلام قیمت گیربکس SEW با همکاران ما در بخش فروش تماس حاصل فرمایید.
