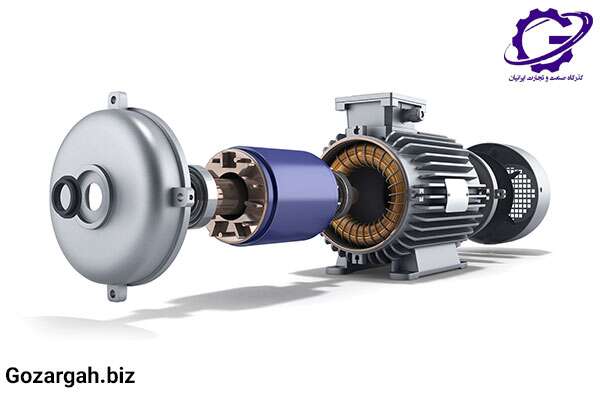

راه اندازی ژنراتور با الکتروموتور، یکی از روشهاییست که در پروژههای خاص صنعتی، تستهای مهندسی یا تولید برق اضطراری کاربرد دارد. در این روش، برخلاف حالت متداول که الکتروموتور مصرفکنندهی برق است، از آن به عنوان منبع توان مکانیکی برای چرخاندن ژنراتور استفاده میشود. اگرچه این فرایند در ظاهر ساده به نظر میرسد، اما نیازمند درک دقیق از مشخصات فنی هر دو تجهیز و رعایت نکات کنترلی و ایمنی است. در این مقاله، ابتدا اصول اتصال و تطبیق الکتروموتور با ژنراتور را بررسی میکنیم و در ادامه به مراحل راهاندازی و نکات حیاتی آن خواهیم پرداخت.
- فکس : ۸۸۸۲۳۰۱۵ - ۰۲۱
- شماره تماس با کارشناسان: ۸۸۸۲۰۰۸۹ - ۰۲۱
- تهران، تقاطع اتوبان مدرس و مفتح شمالی، برج نگین آبی ، واحد ۱۰۲

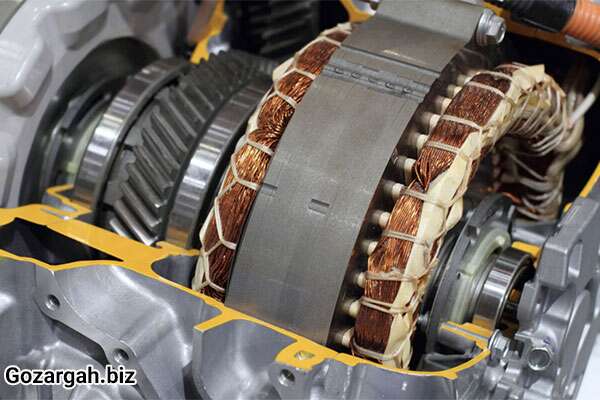

راه اندازی ژنراتور با الکتروموتور چگونه انجام میشود؟
برای به کار انداختن ژنراتور با کمک یک الکتروموتور، ابتدا باید مطمئن شد که مشخصات فنی هر دو دستگاه با یکدیگر همخوانی دارند. الکتروموتور در این فرآیند نقش تأمین نیروی چرخشی اولیه را ایفا میکند و باید توان کافی برای به حرکت درآوردن روتور ژنراتور را داشته باشد. در اغلب موارد از یک الکتروموتور سه فاز استفاده میشود که از طریق یک شافت، انرژی مکانیکی را به ژنراتور منتقل میکند. در مرحلهی ابتدایی، اتصال مکانیکی میان الکتروموتور و ژنراتور برقرار میشود. با روشن شدن الکتروموتور، نیروی دورانی ایجاد شده، روتور ژنراتور را به حرکت درمیآورد و در نتیجه ژنراتور شروع به تولید برق میکند. از این لحظه به بعد، ژنراتور همانند یک منبع تولید انرژی الکتریکی، برق مورد نیاز تجهیزات و مصرفکنندهها را تأمین میکند. در این میان، انتخاب صحیح الکتروموتور متناسب با نوع ژنراتور و بار مصرفی اهمیت ویژهای دارد. چرا که هماهنگی بین این اجزا، تأثیر مستقیمی بر کارایی، بهرهوری و طول عمر سیستم خواهد گذاشت.
| ردیف | آیتم بررسی | توضیحات |
|---|---|---|
| 1 | بررسی توان نامی | توان خروجی الکتروموتور باید با ظرفیت ژنراتور همخوانی داشته باشد |
| 2 | بررسی ولتاژ و جریان | ولتاژ و جریان نامی الکتروموتور با مشخصات ژنراتور تطابق داشته باشد |
| 3 | سیستم خنککاری | بررسی فن یا خنککننده روغنی برای جلوگیری از افزایش دما |
| 4 | سلامت مکانیکی | تست بلبرینگها، شفت و صدای غیرعادی قبل از راهاندازی |
| 5 | تجهیزات حفاظتی | اطمینان از نصب فیوز، کلید حرارتی، سافتاستارتر یا درایو |
| 6 | بررسی جهت چرخش | جهت چرخش الکتروموتور باید با ژنراتور هماهنگ باشد |
| 7 | کوپلینگ مناسب | انتخاب کوپل مستقیم یا تسمهای با تنظیم همراستایی دقیق |

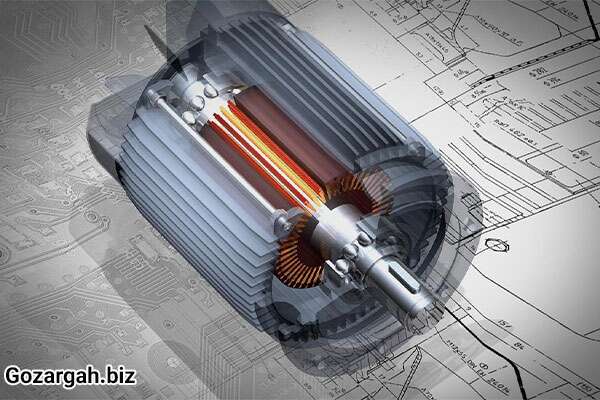

فرآیند اتصال الکتروموتور به ژنراتور
همانطور که گفته شد، قبل از هرگونه اتصال فیزیکی یا الکتریکی، باید سازگاری فنی بین الکتروموتور و ژنراتور بهدقت بررسی شود. هماهنگی در توان، سرعت، ولتاژ و نحوه کوپلینگ از جمله عواملیست که نقش مستقیم در راندمان و ایمنی سیستم ایفا میکند.
شرایط توان و دور مناسب الکتروموتور
الکتروموتوری که قرار است به عنوان منبع محرک ژنراتور عمل کند، باید از توان مکانیکی کافی برخوردار باشد. توان خروجی الکتروموتور باید حداقل ۱۰ تا ۱۵ درصد بیشتر از توان اسمی ژنراتور باشد تا در برابر افت راندمان و بار لحظهای ایمن باقی بماند. از طرف دیگر، سرعت چرخش (RPM) باید با سرعت مورد نیاز ژنراتور مطابقت داشته باشد. ژنراتورهای معمولی برای خروجی ۵۰ هرتز، به سرعتی در حدود ۱۵۰۰ یا ۳۰۰۰ دور بر دقیقه نیاز دارند. در خرید الکتروموتور، توجه به این تطابق از اهمیت بالایی برخوردار است.
بررسی نوع کوپلینگ و شاسی
اتصال مکانیکی بین الکتروموتور و ژنراتور باید بهگونهای انجام شود که کمترین میزان لقی و لرزش را داشته باشد. انتخاب نوع کوپلینگ (کوپلینگ صلب، انعطافپذیر یا کوپلینگ تسمهای) بر اساس توان و شرایط نصب انجام میشود. همچنین، استفاده از یک شاسی مستحکم و تراز که هر دو تجهیز بهصورت دقیق روی آن نصب شده باشند، در حفظ پایداری سیستم مؤثر است. بیتوجهی به این موارد ممکن است باعث آسیب به بلبرینگها، لرزش ناخواسته و افت راندمان شود. در بسیاری از پروژهها، تأمین تجهیزاتی مانند شاسی و کوپلینگ از طریق منابعی مانند گذرگاه انجام میشود که تجربه عملی و فنی لازم را در این زمینه دارند.
انتخاب ولتاژ و آمپر مناسب
در فرآیند راه اندازی ژنراتور با الکتروموتور، انتخاب صحیح ولتاژ و جریان مصرفی الکتروموتور بر اساس مشخصات ژنراتور بسیار حیاتی است. تطبیق بین ولتاژ نامی موتور و ولتاژ تغذیه ژنراتور، علاوه بر تضمین عملکرد پایدار، مانع از ایجاد نوسانات و خرابی در سیستم میشود. همچنین، بررسی میزان جریان راهاندازی و جریان کاری الکتروموتور، به طراحی بهتر تابلو برق و انتخاب تجهیزات حفاظتی کمک میکند. این مرحله در هماهنگی مهندسی برق و مکانیک پروژه اهمیت زیادی دارد.
تاثیر سیستم کنترلی در راندمان نهایی
یکی از نکات کمتر مورد توجه، نقش سیستم کنترلی در بهینهسازی عملکرد مجموعه است. استفاده از اینورتر، درایو یا تابلو برق برنامهپذیر، باعث کنترل نرمتر راهاندازی و توقف موتور، حفاظت در برابر اضافهبار، و تثبیت دور موتور میشود. این کنترل دقیق، در نهایت منجر به خروجی پایدارتر از ژنراتور خواهد شد. در پروژههایی که راه اندازی ژنراتور با الکتروموتور برای دورههای بلندمدت یا بارهای حساس انجام میشود، استفاده از سیستم کنترل پیشرفته نهتنها توصیه میشود بلکه ضروری است.

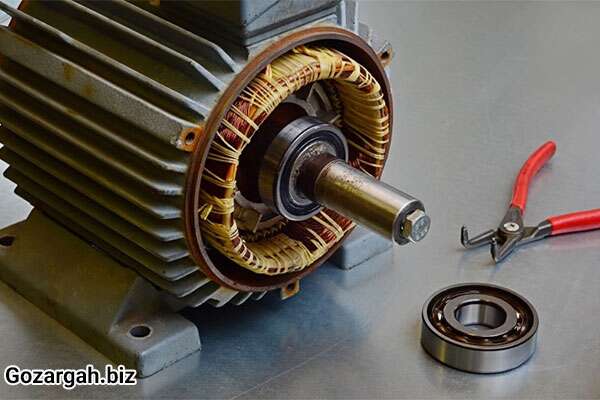

مراحل راه اندازی ژنراتور با الکتروموتور
| مرحله | عنوان | توضیح |
|---|---|---|
| 1 | اتصال مکانیکی | نصب کوپلینگ دقیق بین شفت الکتروموتور و ژنراتور |
| 2 | بررسی جهت چرخش | هماهنگسازی جهت حرکت الکتروموتور با ژنراتور |
| 3 | اتصال تابلو برق | استفاده از تابلو کنترل مجهز به حفاظت کامل |
| 4 | راهاندازی تدریجی | استفاده از درایو یا سافتاستارتر برای کاهش ضربه اولیه |
| 5 | تست بدون بار | راهاندازی اولیه بدون بار برای بررسی عملکرد ژنراتور |
| 6 | پایش و ارزیابی | کنترل صدا، لرزش و خروجی ولتاژ/فرکانس ژنراتور |
برای اجرای صحیح و ایمن راه اندازی ژنراتور با الکتروموتور، رعایت یک توالی مشخص از اقدامات فنی ضروری است. هر مرحله در عملکرد نهایی سیستم اثرگذار است و هرگونه خطای کوچک در مراحل اولیه میتواند به آسیبهای جدی منجر شود.
- بررسی مشخصات فنی هر دو تجهیز: ابتدا اطمینان حاصل کنید که توان، دور، ولتاژ و جریان کاری الکتروموتور و ژنراتور با یکدیگر سازگاری دارند.
- تراز کردن شاسی و اتصال کوپلینگ: نصب تجهیزات روی شاسی تراز شده و اتصال دقیق محورهای خروجی و ورودی با کوپلینگ مناسب.
- تنظیم سیستم کنترلی و حفاظتی: نصب اینورتر یا درایو (در صورت نیاز)، تابلو برق و کلیدهای حفاظتی برای جلوگیری از اورلود.
- اجرای تست اولیه بدون بار: راهاندازی الکتروموتور در حالت بیبار برای اطمینان از عملکرد صحیح، بدون ایجاد لرزش یا صدا.
- اضافه کردن بار به ژنراتور: با نظارت کامل و تدریجی، بار الکتریکی به ژنراتور متصل شده و سیستم در شرایط عملیاتی بررسی میشود.
این روند باید با هماهنگی کامل میان تیم برق و مکانیک پروژه و استفاده از ابزارهای اندازهگیری دقیق انجام شود تا از پایداری عملکرد اطمینان حاصل شود. برای آشنایی با بهترین برندهای الکتروموتور جهت تهیه و راه اندازی ژنراتور مدنظرتان با کارشناسان ما در ارتباط باشید.
- فکس : ۸۸۸۲۳۰۱۵ - ۰۲۱
- شماره تماس با کارشناسان: ۸۸۸۲۰۰۸۹ - ۰۲۱
- تهران، تقاطع اتوبان مدرس و مفتح شمالی، برج نگین آبی ، واحد ۱۰۲
مزایای راه اندازی ژنراتور با الکتروموتور
| ردیف | مزیت | توضیح |
|---|---|---|
| 1 | حذف نیاز به سوخت | مناسب برای شرایط آزمایشگاهی یا محیطهای بسته |
| 2 | کاهش آلودگی صوتی | صدای کمتر نسبت به موتورهای احتراقی |
| 3 | راهاندازی آسان | سریع، بدون نیاز به تجهیزات جانبی اضافی |
| 4 | کاهش هزینه تست | حذف مصرف سوخت و نگهداری سادهتر |
| 5 | کنترل دقیق دور | امکان استفاده از درایو جهت کنترل سرعت و گشتاور |
| 6 | ایمنی بالاتر | ریسک پایینتر در محیطهای کاری و تستی |
1. سهولت در پیادهسازی و بهرهبرداری: یکی از مزایای بارز استفاده از الکتروموتور بهعنوان محرک راهانداز ژنراتور، سادگی فرآیند نصب و راهاندازی آن است. این روش در مقایسه با سیستمهای راهانداز مبتنی بر موتورهای احتراقی یا مکانیزمهای پیچیدهتر، نیازمند زیرساخت فنی کمتری بوده و زمان راهاندازی اولیه را به شکل چشمگیری کاهش میدهد.
2. بهینهسازی هزینههای تعمیر و نگهداری: الکتروموتورها به دلیل ساختار سادهتر، عملکرد پایدارتر و نداشتن قطعات متحرک پر استهلاک نظیر پیستون یا سیستم سوخترسانی، هزینههای سرویسکاری و نگهداری بهمراتب پایینتری نسبت به موتورهای احتراقی دارند. این موضوع منجر به کاهش هزینههای عملیاتی در بلندمدت میشود.
3. ارتقاء راندمان و بهرهوری کلی سیستم: الکتروموتورها بهواسطه راندمان بالا در تبدیل انرژی الکتریکی به انرژی مکانیکی، میتوانند توان مکانیکی لازم برای راهاندازی ژنراتور را با اتلاف انرژی حداقلی تأمین نمایند. این ویژگی، بهرهوری سیستم تولید برق را افزایش داده و کاهش مصرف انرژی را به همراه دارد.
4. کاهش استهلاک و آسیبهای مکانیکی: در این روش، انتقال توان بهصورت مستقیم و بدون واسطههای مکانیکی پیچیده انجام میشود که باعث کاهش تنشهای مکانیکی ناخواسته، فرسایش قطعات، و اختلالات ناشی از کوپلینگهای غیردقیق میگردد. این امر پایداری عملکرد سیستم را به شکل قابلتوجهی بهبود میبخشد.
5. افزایش دوام و طول عمر تجهیزات: با حذف تنشهای اضافه، ارتعاشات شدید و شوکهای مکانیکی رایج در روشهای مرسوم راهاندازی، طول عمر مؤلفههای کلیدی از جمله روتور ژنراتور، یاتاقانها و سیستمهای کوپلینگ به میزان قابل توجهی افزایش مییابد. در نتیجه، قابلیت اطمینان سیستم در چرخههای بهرهبرداری طولانیمدت حفظ میشود.
نکات ایمنی در هنگام راه اندازی ژنراتور با کمک الکتروموتور
عدم رعایت برخی نکات کلیدی در راه اندازی ژنراتور با الکتروموتور میتواند باعث ایجاد خطرات جدی برای تجهیزات و حتی اپراتورها شود. در ادامه، مهمترین نکات ایمنی و خطاهای رایج بررسی میشود.
پیشگیری از برگشت برق به شبکه
یکی از خطرات جدی در سیستمهایی که ژنراتور به شبکه متصل میشود، برگشت برق به سمت شبکه توزیع است. این اتفاق میتواند تجهیزات دیگر یا شبکه برق محلی را دچار اختلال یا آسیب کند. برای پیشگیری، استفاده از کلیدهای قطعکننده خودکار (ATS) و رلههای حفاظتی ضروری است. همچنین، جداسازی کامل ژنراتور از شبکه در زمان تست یا راهاندازی توصیه میشود.
جلوگیری از اورلود الکتروموتور
درصورتیکه توان یا جریان مصرفی ژنراتور بیش از ظرفیت الکتروموتور باشد، اضافهبار اتفاق میافتد. این موضوع میتواند باعث داغ شدن بیش از حد سیمپیچها یا حتی سوختن موتور شود. نصب تجهیزاتی مانند رلههای حرارتی، محافظ جریان و سیستم قطع اضطراری، در کنترل این وضعیت مؤثر است.
نقش تابلو برق در راهاندازی اصولی
تابلو برق مناسب نهتنها برای کنترل، بلکه برای حفاظت از کل سیستم در برابر نوسانات، اتصالیها یا اضافهبار طراحی میشود. در جدول زیر میتوانید اجزای اصلی یک تابلو برق استاندارد برای راه اندازی ژنراتور با الکتروموتور را مشاهده کنید:
| جزء تابلو برق | وظیفه اصلی |
| کلید اتوماتیک (MCB) | محافظت در برابر اتصال کوتاه |
| رله حرارتی | محافظت در برابر اضافهبار |
| کنتاکتور | سوئیچینگ کنترل از راه دور |
| اینورتر / درایو | کنترل نرم راهاندازی و تنظیم سرعت موتور |
| نشانگر ولتاژ و آمپر | مانیتورینگ شرایط کاری موتور و ژنراتور |
خطاهای رایج کاربران در نصب اولیه
برخی از خطاهایی که در نصب و راهاندازی اولیه دیده میشود عبارتاند از:
- انتخاب الکتروموتور با توان کمتر از نیاز واقعی ژنراتور
- عدم استفاده از کوپلینگ مناسب یا نصب نادرست آن
- نادیده گرفتن جهت چرخش ژنراتور در تنظیمات اولیه
- نبود سیستم حفاظتی کامل در تابلو برق
- راهاندازی بدون تست اولیه در حالت بیبار
برطرف کردن این موارد از همان ابتدا، باعث افزایش ایمنی و کاهش هزینههای تعمیرات در آینده خواهد شد. مشاوره با تیمهای تخصصی مانند گذرگاه میتواند در انتخاب و اجرای درست این سیستمها بسیار مؤثر باشد.
- فکس : ۸۸۸۲۳۰۱۵ - ۰۲۱
- شماره تماس با کارشناسان: ۸۸۸۲۰۰۸۹ - ۰۲۱
- تهران، تقاطع اتوبان مدرس و مفتح شمالی، برج نگین آبی ، واحد ۱۰۲
جمعبندی
راه اندازی ژنراتور با الکتروموتور راهکاری تخصصی و کاربردی در شرایط خاص صنعتی است که با رعایت اصول فنی، میتواند منبعی پایدار و مطمئن از انرژی تولید کند. انتخاب صحیح توان و سرعت موتور، طراحی دقیق کوپلینگ و تابلو برق، و نظارت کامل بر مراحل راهاندازی، همگی برای بهرهبرداری امن و کارآمد ضروریاند.
شرکت گذرگاه با سابقه درخشان در تأمین تجهیزات برق صنعتی و مکانیکی، همراه مطمئنی برای پروژههایی است که نیاز به تطبیق الکتروموتور با ژنراتور دارند. مشاوره فنی، تأمین قطعات و طراحی ساختار مناسب، از جمله خدماتیست که گذرگاه برای راهاندازی دقیقتر و ایمنتر این سیستمها ارائه میدهد.
سوالات متداول
1.آیا هر الکتروموتوری را میتوان برای راهاندازی ژنراتور استفاده کرد؟
خیر، باید توان، دور، ولتاژ و ساختار موتور با نیاز ژنراتور تطابق کامل داشته باشد.
2.مهمترین خطر در راه اندازی ژنراتور با الکتروموتور چیست؟
برگشت برق به شبکه و اضافهبار از مهمترین خطراتی هستند که نیاز به پیشگیری دقیق دارند.
3.آیا استفاده از اینورتر الزامی است؟
در بسیاری از موارد بله؛ برای کنترل بهتر راهاندازی، جلوگیری از شوک جریان و کنترل سرعت، اینورتر بسیار مفید است.
4.از کجا میتوان تجهیزات مناسب برای این راهاندازی تهیه کرد؟
فروشگاههای تخصصی مانند گذرگاه، تجهیزات استاندارد و مشاوره تخصصی برای انتخاب درست را در اختیار شما میگذارند.
