راهنمای گام به گام راه اندازی گیربکس خورشیدی با الکتروموتور

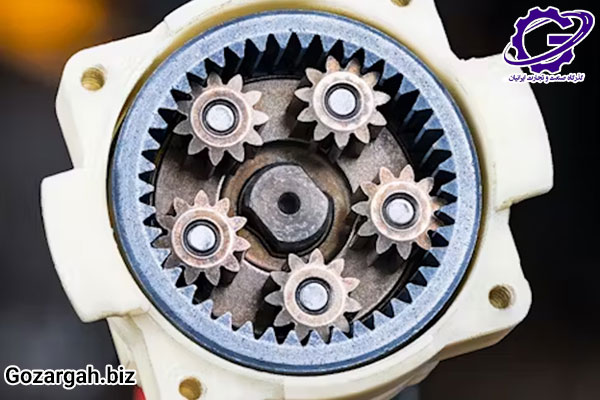

گیربکس‌های خورشیدی به دلیل راندمان بالا، ابعاد فشرده و توانایی انتقال گشتاورهای بسیار زیاد، به یکی از محبوب‌ترین انتخاب‌ها در سیستم‌های انتقال قدرت صنعتی تبدیل شده‌اند. با این حال، عملکرد بی‌نقص و طول عمر این تجهیزات دقیق، مستقیما به نصب و راه‌اندازی صحیح آن‌ها وابسته است. فرایند راه اندازی گیربکس خورشیدی با الکتروموتور یک عملیات مهندسی است. عملیاتی که به دقت در جزئیات، از انتخاب قطعات گرفته تا تراز مکانیکی و تنظیمات نهایی نیاز دارد. این راهنما به صورت گام به گام، شما را با تمامی مراحل، الزامات فنی و نکات کلیدی برای یک نصب موفق و پایدار آشنا می‌کند.

بخش یا مؤلفه	توضیحات فنی
نوع گیربکس	خورشیدی (Planetary Gearbox) با نسبت تبدیل بالا و گشتاور قوی
نحوه اتصال به الکتروموتور	کوپل مستقیم، کوپلینگ انعطاف‌پذیر یا فلنج IEC مطابق با استاندارد B5/B14
الکتروموتور پیشنهادی	سه فاز، القایی، با توان متناسب (مثلاً 0.75kW تا 75kW) با کلاس حفاظتی IP55
نسبت تبدیل گیربکس	از 1:3 تا بیش از 1:1000 بسته به نیاز خروجی
گشتاور خروجی گیربکس	از 100 تا 200,000 نیوتن‌متر بسته به سایز گیربکس
دور خروجی نهایی	دور خروجی = دور موتور ÷ نسبت تبدیل (مثلاً 1400 ÷ 100 = 14 دور در دقیقه)
روش نصب	عمودی یا افقی بسته به کاربرد؛ نصب روی پایه یا فلنج
نحوه روغن‌کاری	روغن دنده صنعتی (مثلاً VG220)، بررسی سطح روغن هر 3000 ساعت
کنترل سرعت	با استفاده از اینورتر (VFD) برای کنترل نرم و محافظت از گیربکس
سیستم خنک‌کننده (در صورت نیاز)	رادیاتور روغن یا فن خارجی در کاربردهای سنگین
کاربردهای رایج	اکسترودر، نوار نقاله، همزن صنعتی، ماشین‌آلات سنگین، بالابر صنعتی
پارامترهای حفاظت الکتریکی	فیوز مناسب، محافظ بار، کنترل فاز، و قطع‌کن اتوماتیک در اضافه جریان
نکات کلیدی نصب	هم‌محوری دقیق شافت موتور و گیربکس، تراز بودن پایه، محکم بودن پیچ‌ها
برندهای رایج	SEW، Flender، Rossi، STM، PGR، Yilmaz، Reggiana

بررسی الزامات فنی قبل از نصب

پیش از شروع هرگونه اقدام عملی، اطمینان از هماهنگی کامل بین الکتروموتور و گیربکس خورشیدی، اساس یک سیستم انتقال قدرت کارآمد است.

انتخاب نسبت تبدیل و توان مناسب گیربکس خورشیدی

اولین قدم، انتخاب گیربکسی است که دقیقا با نیاز سیستم شما همخوانی داشته باشد. نسبت تبدیل (Reduction Ratio)، سرعت خروجی و میزان افزایش گشتاور را تعیین می‌کند. همچنین، ظرفیت گشتاور نامی (Nominal Torque) گیربکس باید از گشتاور مورد نیاز ماشین شما بیشتر باشد تا از فشار بیش از حد و استهلاک زودرس جلوگیری شود.

هماهنگی توان الکتروموتور با ظرفیت انتقالی گیربکس

توان و سرعت الکتروموتور باید با مشخصات ورودی گیربکس سازگار باشد. استفاده از موتوری با توان بیش از حد مجاز، می‌تواند به چرخ‌دنده‌های داخلی گیربکس آسیب جدی وارد کند. از سوی دیگر، موتوری با توان کمتر از حد نیاز، قادر به راه‌اندازی سیستم تحت بار نخواهد بود.

در جدول زیر، یک چک‌لیست ساده برای بررسی این الزامات ارائه شده است:

مورد بررسی	توضیحات
تطابق توان موتور و گیربکس	توان نامی موتور (kW) نباید از حداکثر توان ورودی مجاز گیربکس بیشتر باشد.
بررسی نسبت تبدیل	نسبت تبدیل گیربکس باید سرعت خروجی مورد نیاز را تامین کند.
سلامت شفت و فلنج	شفت ورودی گیربکس و شفت خروجی موتور باید کاملا صاف و بدون آسیب‌دیدگی باشند.
تراز بودن فونداسیون	سطحی که مجموعه روی آن نصب می‌شود باید کاملا صاف، تراز و مستحکم باشد.
وجود تجهیزات حفاظتی	از وجود کلیدهای محافظتی مانند رله اضافه‌بار (Overload) اطمینان حاصل کنید.

ابزارها و تجهیزات مورد نیاز برای راه‌اندازی

برای یک نصب حرفه‌ای و ایمن، به ابزارها و تجهیزات مناسب نیاز خواهید داشت.

اتصالات فلنجی یا کوپل مستقیم

رایج‌ترین روش اتصال در گیربکس‌های خورشیدی، استفاده از فلنج (Flange) است که یک اتصال مستقیم، فشرده و با هم‌راستایی بالا را فراهم می‌کند. در این حالت، فلنج موتور مستقیما به فلنج ورودی گیربکس پیچ می‌شود. در موارد دیگر، ممکن است از کوپلینگ‌های انعطاف‌پذیر برای اتصال شفت‌ها استفاده شود. کوپلینگ‌ها وظیفه جذب لرزش‌ها و ناهم‌راستایی‌های جزئی را نیز بر عهده دارند.

ملزومات کنترل سرعت و محافظت از بار اضافه

برای کنترل دقیق سرعت، راه‌اندازی نرم (Soft Start) و محافظت از موتور و گیربکس، استفاده از یک درایو فرکانس متغیر (Variable Frequency Drive – VFD) یا اینورتر به شدت توصیه می‌شود. این دستگاه علاوه بر بهینه‌سازی مصرف انرژی، از وارد آمدن شوک‌های مکانیکی ناگهانی به سیستم در هنگام راه‌اندازی جلوگیری می‌کند.

مراحل نصب و راه اندازی گیربکس خورشیدی با الکتروموتور

پس از تکمیل بررسی‌های اولیه و آماده‌سازی ابزار، می‌توانید فرایند نصب را مطابق مراحل زیر آغاز کنید. در راه‌اندازی سیستم‌های انتقال قدرت صنعتی، ترکیب گیربکس خورشیدی با الکتروموتورهای قدرتمند به‌عنوان یک راهکار فشرده و پرکاربرد شناخته می‌شود. در بسیاری از پروژه‌ها، استفاده از گیربکس‌هایی از برندهای معتبر مانند فلندر و SEW به‌دلیل راندمان بالا، طراحی ماژولار و استهلاک پایین، گزینه‌ی اول مهندسان است. این گیربکس‌ها به‌راحتی با الکتروموتورهای استانداردی مانند الکتروموتور زیمنس و الکتروموتور ABB کوپل می‌شوند و در برابر بارهای شوک، فشارهای ناگهانی و نوسانات بار، عملکردی پایدار ارائه می‌دهند. انتخاب دقیق این دو جزء کلیدی، تأثیر مستقیمی بر طول عمر سیستم و کاهش هزینه‌های نگهداری دارد.

تنظیم صحیح موقعیت شفت و تراز مکانیکی

این مرحله، حیاتی‌ترین بخش نصب است. شفت موتور و شفت ورودی گیربکس باید به طور دقیق در یک راستا قرار گیرند. عدم هم‌راستایی (Misalignment) حتی به اندازه کسری از میلی‌متر، باعث ایجاد بارهای شعاعی و محوری اضافی روی بلبرینگ‌ها شده و عمر مفید کل مجموعه را به شدت کاهش می‌دهد. برای این کار از ابزارهای دقیقی مانند ساعت اندیکاتور یا سیستم‌های تراز لیزری استفاده کنید.

اتصال برقی، راه‌اندازی اولیه و تست عملکرد

پس از اطمینان از تراز مکانیکی و محکم کردن تمام پیچ‌ها، اتصالات الکتریکی موتور را مطابق با نقشه ارائه شده توسط سازنده (و با توجه به نوع سربندی ستاره یا مثلث) به VFD یا تابلو برق متصل کنید. قبل از اتصال بار مکانیکی، موتور را برای چند ثانیه به صورت لحظه‌ای (Jog) روشن کنید تا از صحیح بودن جهت چرخش آن مطمئن شوید. سپس، اجازه دهید سیستم برای چند دقیقه بدون بار کار کند. در این مدت به هرگونه صدای غیرعادی، لرزش یا افزایش دما توجه کنید.

شما مشتریان عزیز می توانید با توجه به توضیحات بالا و نیاز کسب و کارتان، برای کسب اطلاعات بیشتر و استعلام قیمت گیربکس SEW یا خرید گیربکس فلندر با ما تماس بگیرید.

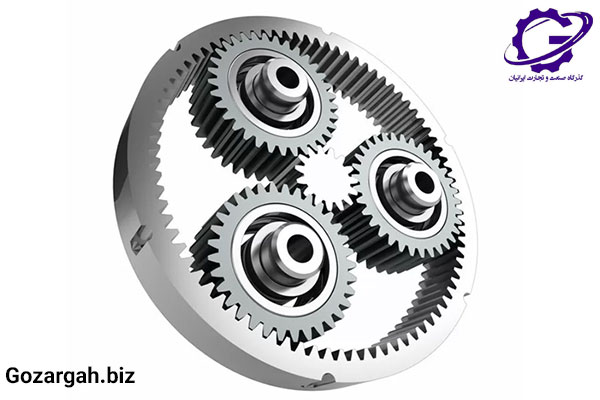

نکات ایمنی و نگهداری پس از نصب

یک نصب موفق با نگهداری صحیح تکمیل می‌شود.

بررسی سطح روغن، نویز و دمای کارکرد

مطمئن شوید که سطح روغن گیربکس مطابق با نشانگر و دستورالعمل سازنده است. افزایش دمای بدنه گیربکس تا حد معینی (معمولا ۴۰ تا ۵۰ درجه سانتی‌گراد بالاتر از دمای محیط) طبیعی است. البته دمای بیش از حد یا هرگونه صدای ساییدگی یا ضربه، نشان‌دهنده یک مشکل جدی است که باید فورا بررسی شود.

توصیه‌های سرویس‌دوره‌ای برای افزایش عمر گیربکس

یک برنامه نگهداری پیشگیرانه (PM) برای گیربکس خود تنظیم کنید. این برنامه باید شامل بازبینی‌های منظم سطح و کیفیت روغن، بررسی نشتی‌ها، گوش دادن به صدای مجموعه و آچارکشی دوره‌ای پیچ‌ها باشد. تعویض روغن طبق زمان‌بندی توصیه شده توسط سازنده، عمر چرخ‌دنده‌ها و بلبرینگ‌ها را به شکل چشمگیری افزایش می‌دهد. تیم‌های فنی متخصص مانند گذرگاه می‌توانند در مشاوره برای تدوین و اجرای یک برنامه سرویس دوره‌ای مؤثر برای سیستم‌های انتقال قدرت، به شما کمک کنند.

کاربردهای رایج در صنایع مختلف

گیربکس‌های خورشیدی به دلیل مزایای منحصربه‌فرد خود در طیف وسیعی از صنایع به کار می‌روند.

استفاده در نوار نقاله، بالابر صنعتی، خطوط تولید

گشتاور بالا و ابعاد کوچک این گیربکس‌ها، آن‌ها را برای استفاده در نوار نقاله‌های سنگین، سیستم‌های بچینگ، میکسرها، وینچ‌ها و بالابرهای صنعتی و همچنین بازوهای رباتیک در خطوط تولید پیشرفته، به گزینه‌ای ایده‌آل تبدیل کرده است.

انتخاب الکتروموتور و گیربکس مناسب با نوع بار

برای انتخاب صحیح، آشنایی کامل با اجزای گیربکس صنعتی و همچنین درک ماهیت بار مکانیکی ضروری است. بارهایی با گشتاور ثابت (مانند نوار نقاله) یا گشتاور متغیر (مانند فن‌ها) نیاز به محاسبات متفاوتی دارند. بهترین برند های الکتروموتور و همچنین بهترین برند های گیربکس صنعتی، همواره جداول و مشخصات فنی دقیقی ارائه می‌دهند. این جدول‌ها به مهندسان در تطبیق صحیح این دو جزء کلیدی با یکدیگر کمک می‌کند.

جمع‌بندی

راه اندازی گیربکس خورشیدی با الکتروموتور فرایندی دقیق محسوب می‌شود. موفقیت آن در گرو دقت، برنامه‌ریزی و رعایت استانداردهای فنی است. از انتخاب هوشمندانه قطعات گرفته تا اجرای دقیق مراحل نصب و پایبندی به یک برنامه نگهداری منظم، هر گام نقشی اساسی در تضمین عملکرد بهینه، ایمن و طولانی‌مدت سیستم انتقال قدرت شما ایفا می‌کند. یک نصب بی‌نقص، نه تنها از هزینه‌های سنگین تعمیرات جلوگیری می‌کند، بلکه بهره‌وری و پایداری خطوط تولید شما را نیز به حداکثر می‌رساند. برای تامین قطعات باکیفیت و بهره‌مندی از خدمات نصب و راه‌اندازی حرفه‌ای، مجموعه گذرگاه به عنوان یک شریک قابل اعتماد، آماده ارائه راهکارهای جامع به شماست.
