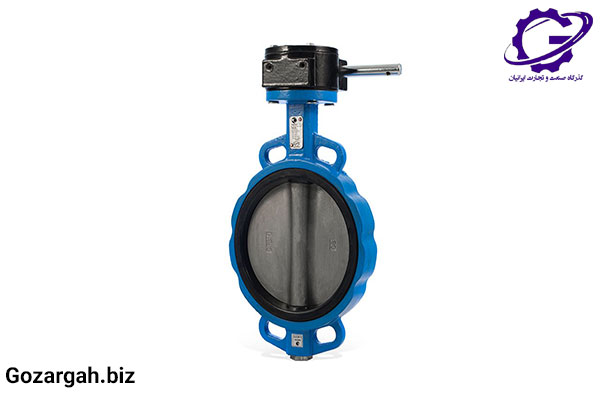

وقتی صحبت از شیرهای پروانه ای در طراحی سیستمهای لولهکشی صنعتی میشود، خیلی زود به دو اسم پرتکرار میرسیم: شیر پروانه ای مدل ویفری و لاگ تایپ. هر دو از لحاظ ظاهر شبیهاند اما در جزئیات، تفاوتهایی دارند که اگر ندانید، ممکن است انتخاب اشتباهی داشته باشید. مثلاً باترقلای ولو لاگ را میتوان بدون باز کردن دو سر لوله تعمیر کرد، ولی برای باترفلای ولو ویفری نمیتوان این کار را کرد. برای خرید شیر پروانه ای که گزینهای مناسب برای کنترل جریان سیالات در سیستمهای لولهکشی است، باید با دو مدل مختلف آن آشنا باشید. در این مطلب سعی کردهایم بدون پیچیدگیهای اضافه به مقایسه شیر پروانه ای ویفری و لاگ بپردازیم.

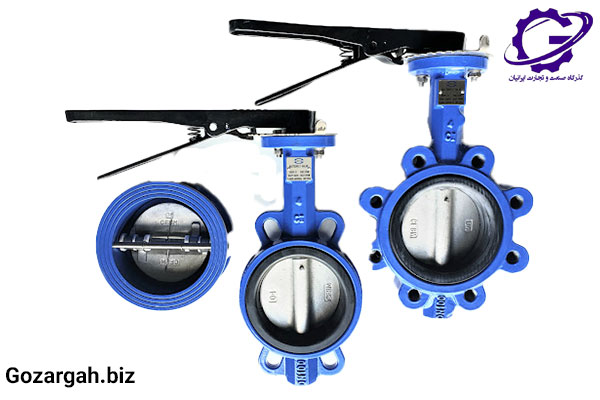

تفاوتهای ساختاری شیر پروانه ای ویفری و لاگ
هرچند هر دو مدل برای کنترل جریان سیال در لولهکشیها استفاده میشوند، اما تفاوت در ساختار و عملکرد فیزیکی آنها باعث شده کاربردهای خاص و ویژگیهای متفاوتی داشته باشند.
طراحی بدنه در شیر ویفری و لاگ

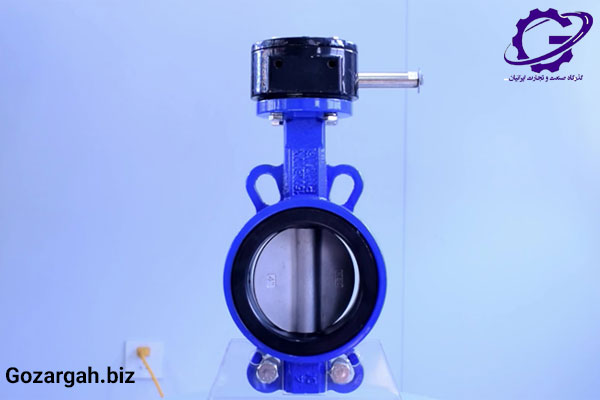

اولین مورد در مقایسه شیر پروانه ای ویفری و لاگ مربوط به طراحی بدنه آنهاست. شیر ویفری طراحی جمعوجورتر و باریکتری دارد و معمولاً بین دو فلنج قرار میگیرد. در حالیکه شیر لاگ دارای بدنهای ضخیمتر با سوراخهای رزوهدار در طرفین است که امکان اتصال پیچ بهصورت مستقل از هر طرف را فراهم میکند. این تفاوت ساختاری در محلهایی که نیاز به ایزولهسازی کامل یک سمت خط لوله وجود دارد، اهمیت پیدا میکند.
روش نصب و تعویض در شیر پروانه ای ویفری و لاگ
نصب شیر ویفری سادهتر است اما برای باز و بسته شدن نیاز دارد که هر دو سمت لوله از طریق فلنج سفت نگه داشته شود. در نتیجه، تعویض آن بدون قطع کامل جریان یا باز کردن دو فلنج امکانپذیر نیست. اما شیر لاگ را میتوان بدون وابستگی به طرف مقابل، فقط از یک سمت باز یا بسته کرد. به همین دلیل، در سیستمهایی که دسترسی به تمام لولهها در هر لحظه ممکن نیست، شیر لاگ گزینه مناسبتری خواهد بود.
مزایا و معایب شیر ویفری
مزیت اصلی شیر ویفری، وزن کمتر و قیمت اقتصادیتر آن است. این شیرها فضای کمتری اشغال میکنند و نصب آنها در سیستمهای سبکتر یا کمفشار بسیار رایج است. از طرفی، محدودیت در تعویض آسان و نیاز به بستن هر دو فلنج، از معایب اصلی آن محسوب میشود. اگرچه در کاربردهای ساده، این ایرادات کمتر خود را نشان میدهد.
مزایا و معایب شیر لاگ
شیرهای لاگ تایپ از نظر پایداری مکانیکی و قابلیت تعمیر، برتریهایی نسبت به نوع ویفری دارند. امکان جدا کردن یک طرف لوله بدون ایجاد اختلال در سمت دیگر، نکتهای کاربردی در تعمیر و نگهداری خطوط حساس است. در عین حال، وزن بالاتر، حجم بیشتر و قیمت بالاتر نسبت به شیر ویفری از معایب آن است. در مقایسه شیر پروانه ای ویفری و لاگ، این تعادل بین سهولت نگهداری و هزینه، یکی از عوامل مهم در تصمیمگیری نهایی خواهد بود.
موارد کاربرد و انتخاب بین شیر ویفری و لاگ
در بسیاری از پروژههای صنعتی، انتخاب بین این دو نوع شیر وابسته به فشار کاری، امکان تعمیر، وزن تجهیزات، فضای نصب و البته بودجه پروژه است. برای درک بهتر، در ادامه به مهمترین حوزههای کاربرد هر نوع و معیارهای عملی برای انتخاب میپردازیم.
در چه صنایعی شیر ویفری بهتر است؟
شیر پروانه ای ویفری به دلیل طراحی ساده، سبک بودن و قیمت مناسب، در صنایع با فشار کاری پایین تا متوسط بسیار پرکاربرد است. از جمله:
- سیستمهای HVAC و تهویه مطبوع
- خطوط انتقال آب شهری و صنعتی
- واحدهای تصفیهخانه
- سیستمهای خنککننده و آتشنشانی
در پروژههایی که تعویض یا تعمیر سریع اولویت ندارد و فشار سیال زیاد نیست، شیر ویفری گزینهای اقتصادی و قابل اتکاست.
استفاده از شیر لاگ در سیستمهای پرفشار
در مقایسه شیر پروانه ای ویفری و لاگ، وقتی صحبت از فشار بالا، حساسیت بیشتر و نیاز به ایزولهسازی خط لوله باشد، شیر لاگ انتخاب بهتری است. برخی از کاربردهای رایج شیر لاگ:
- صنایع نفت، گاز و پتروشیمی
- سیستمهای بخار و هوای فشرده
- شبکههای انتقال سیالات خورنده
- خطوطی که امکان توقف کامل در مواقع تعمیر وجود ندارد
قابلیت جداسازی یکطرفه و تحمل بالاتر در برابر فشار، ویژگیهاییست که شیر لاگ را در این صنایع محبوب کرده است.
تاثیر نوع شیر در کاهش هزینه نگهداری
نوع شیر انتخابشده میتواند مستقیماً بر هزینه نگهداری سیستم در بلندمدت تأثیر بگذارد. اگرچه شیر ویفری ارزانتر است، اما در صورتیکه نیاز به تعویض مکرر یا قطع سیستم برای تعمیر داشته باشید، هزینههای جانبی آن بیشتر خواهد بود. در مقابل، شیر لاگ با قابلیت جداسازی سریع یکطرفه و مقاومت بیشتر، باعث کاهش دفعات تعمیر و هزینه نگهداری در طول زمان میشود. در جدول زیر خلاصهای از تفاوتهای کلیدی را مشاهده میکنید:
| ویژگیها | شیر ویفری (Wafer) | شیر لاگ تایپ (Lug Type) |
| روش نصب | بین دو فلنج | اتصال جداگانه به هر طرف فلنج |
| امکان تعویض یکطرفه | ندارد | دارد |
| تحمل فشار | متوسط | بالا |
| مناسب برای | تهویه، آبرسانی، سیستمهای سبک | بخار، گاز، خطوط حساس |
| قیمت | پایینتر | بالاتر |
| سهولت نگهداری | کمتر | بیشتر |
نکات کلیدی در خرید شیر پروانه ای مناسب
برای انتخاب دقیقتر میان شیر ویفری و لاگ، به نکات زیر توجه داشته باشید:
- فشار کاری واقعی سیستم
- نوع سیال (خورنده، تمیز، دارای ذرات…)
- نیاز به تعمیر سریع یا ایزولهسازی
- فضای موجود برای نصب
- بودجه پروژه و هزینههای نگهداری آینده
در این مسیر، مشورت با کارشناسان فنی تأمینکنندگان معتبر مانند گذرگاه میتواند به تصمیمگیری دقیقتر و خرید مناسبتر کمک کند.
- فکس : ۸۸۸۲۳۰۱۵ - ۰۲۱
- شماره تماس با کارشناسان: ۸۸۸۲۰۰۸۹ - ۰۲۱
- تهران، تقاطع اتوبان مدرس و مفتح شمالی، برج نگین آبی ، واحد ۱۰۲
جمعبندی
در نهایت، انتخاب بین شیر پروانه ای ویفری و لاگ تایپ فقط به یک یا دو ویژگی محدود نمیشود. این تصمیم باید با درنظر گرفتن همهجانبه شرایط پروژه، ویژگیهای فنی، هزینهها و برنامه نگهداری انجام شود. در مقایسه شیر پروانه ای ویفری و لاگ، باید بدانیم که هرکدام مزایا و محدودیتهای خاص خود را دارند و جایگزین هم نیستند، بلکه مکمل نیازهای مختلف صنعتیاند.
گذرگاه با ارائه مشاوره تخصصی و دسترسی به انواع شیرهای صنعتی معتبر، به مشتریان خود کمک میکند تا متناسب با شرایط فنی و اقتصادی پروژه، بهترین انتخاب را داشته باشند.
سوالات متداول
۱. مهمترین تفاوت شیر پروانه ای ویفری و لاگ در چیست؟
در نحوه نصب و قابلیت جداسازی؛ شیر لاگ میتواند از یک سمت جدا شود، اما شیر ویفری این امکان را ندارد.
۲. آیا شیر لاگ برای فشار بالا مناسبتر است؟
بله، شیر لاگ بهطور خاص برای شرایط فشار بالاتر یا خطوط حیاتی طراحی شده است.
۳. قیمت شیر ویفری پایینتر است؛ آیا انتخاب بهتری است؟
در سیستمهای سبک بله، اما برای خطوط حساس یا پرفشار، شیر لاگ از نظر نگهداری اقتصادیتر خواهد بود.
۴. کدام فروشگاه برای خرید مطمئن این شیرها مناسب است؟
فروشگاههایی مانند گذرگاه که مشاوره تخصصی، تنوع برند و پشتیبانی فنی ارائه میدهند، انتخاب مناسبی هستند.
