نصب هواکش یکی از مراحل حیاتی در بهبود کیفیت هوای داخلی و تضمین راحتی ساکنان ساختمان است. این فرآیند به دقت و رعایت نکات فنی و ایمنی نیاز دارد تا عملکرد بهینه دستگاه و ایمنی افراد تضمین شود. نصب هواکش نهتنها به تهویه مناسب هوا کمک میکند، بلکه مانع از انباشت رطوبت و بوهای نامطبوع میشود. در این راهنما با طریقه نصب هواکش سه سیم خانگی و اجرای اصولی آن آشنا میشوید و میتوانید با اطمینان و کارایی بالا، محیطی تازه و سالم را برای خود و خانوادهتان فراهم کنید.

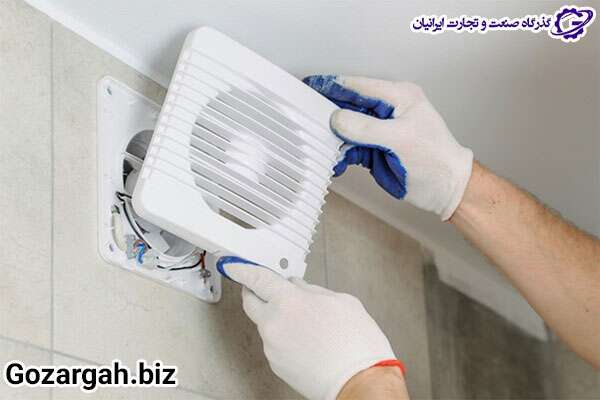

معرفی هواکش سه سیم خانگی و کاربرد آن
هواکشهای سه سیم خانگی بهعنوان یکی از بهترین گزینهها برای تهویه هوا در محیطهای مختلف شناخته میشوند. این هواکشها دارای یک سیم فاز، یک سیم نول و یک سیم ارت که معمولاً به رنگ سبز و زرد است، هستند.
سیم ارت برای اتصال به سیستم ارت ساختمان است. این نوع هواکشها از قابلیت عملکرد بهصورت چپگرد و راستگرد برخوردار هستند که امکان دمنده یا مکنده بودن هوا را فراهم میکند. در صورت آشنایی با طریقه نصب هواکش سه سیم خانگی و اتصال سیمهای فاز، میتوان جهت جابهجایی هوا را تنظیم کرد. این هواکشها با کاهش رطوبت و حذف بوهای نامطبوع، هوای داخل ساختمان را تازه و مطبوع نگه میدارند.
هواکش خانگی در آشپزخانه، وظیفه جذب چربیها و بوهای نامطبوع را برعهده دارد و آنها را به بیرون از خانه منتقل میکند. علاوه بر آشپزخانه، استفاده از هواکش در سرویس بهداشتی و حمام نیز رایج است.
بهدلیل رطوبت بالا و بوی نامطبوع در این مکانها، داشتن یک سیستم خروجی مناسب برای جلوگیری از ایجاد نم، زنگزدگی و رشد قارچها ضروری است. انتخاب و نصب صحیح هواکش سه سیم خانگی، بهترین راهحل برای حذف رطوبت از این فضاها است.
جدول سیم کشی هواکش سه سیم خانگی
| رنگ سیم | نام فنی | کاربرد | نکته ایمنی |
|---|---|---|---|
| آبی | نول (N) | برگشت جریان از مصرفکننده به شبکه | همیشه باید به ترمینال نول متصل شود |
| قهوهای یا مشکی | فاز (L) | تأمین برق برای راهاندازی موتور فن | در صورت اشتباه اتصال، خطر برقگرفتگی وجود دارد |
| زرد-سبز | ارت (Earth) | اتصال به زمین برای ایمنی | حتماً به ارت اصلی ساختمان وصل شود |
مراحل نصب هواکش سه سیم خانگی
هواکشهای سه سیم روی دیوار، سقف و شیشه نصب میشوند، اما بهترین محل برای نصب آنها را میتوان سقف معرفی کرد. در ادامه طریقه نصب هواکش سه سیم خانگی را شرح خواهیم داد تا با نصب صحیح آن، عملکرد دستگاه را بهبود دهید.
مرحله اول: علامتگذاری سقف
در ابتدا با دریل و بلندترین پیچ، به سوراخ کردن نقطهای از سقف که میخواهید هواکش سه سیم را نصب کنید، بپردازید. ابعاد هواکش سقفی را دقیقاً اندازهگیری کرده و برای مشخص کردن ابعاد، از یک چهارچوب مربعی و مداد استفاده کنید.
مرحله دوم: ایجاد حفره به اندازه موتور هواکش
با استفاده از اره، قسمت علامتگذاری شده را برش دهید. مراقب باشید تکههای بریدهشده از سقف روی زمین نیفتند و با دست دیگر خود آنها را نگه دارید. در هنگام کار با اره و دریل، حتماً از دستکش ایمنی و ماسک استفاده کنید.
مرحله سوم: قرار دادن هواکش در محل ایجادشده
در این مرحله از طریقه نصب هواکش سه سیم خانگی، یک مجرای 90 درجهای در حفره قرار دهید و با استفاده از نوار فویل آن را ثابت کنید. سپس، کابل اتصال را در حفره بگذارید و قلابهای فلزی را نصب کنید. در نهایت، هواکش را در وسط حفره قرار داده و مطمئن شوید که بهخوبی به کابل متصل است.
مرحله چهارم: اتصال هواکش به تیرآهنها
پس از قرار دادن هواکش در جای خود، قلابهای فلزی را به تیرآهنها بکشید و با دریل نوک هر قلاب را به تیرآهن متصل کنید. طول دودکش را اندازه بگیرید و انتهای آن را به یک لوله 90 درجه وصل کنید. اگر هواکش چراغ دارد، از یک کابل برق دارای سه سیم استفاده کنید.
مرحله پنجم: پیدا کردن محل مناسب برای دودکش
در این مرحله از طریقه نصب هواکش سه سیم خانگی، محل مناسبی را برای قرار دادن دودکش پیدا کنید. با نصب دودکش بیرون از خانه، مانع از رشد قارچ شوید. میتوانید دودکش را روی دیوارهای جانبی یا پشتبام نصب کنید. اگر دودکش روی دیوار جانبی قرار دارد، نقطهای بین داربست دو دیوار انتخاب کرده و با پیچ 4 اینچی، دیوار را از سمت بیرون سوراخ کنید و کلاهک دودکش را نصب کنید.
اگر دودکش روی پشتبام است، یک دایره در داخل بکشید و با اره آن را برش دهید. سپس، سیمانهای ریختهشده را تمیز کرده و با سیمان و قلابهای مخصوص، کلاهک را وصل کنید. در نهایت، انتهای دودکش را با نوار فویل به خط سیر کلاهک اتصال دهید.
مرحله ششم: اتصال سیمها داخل هواکش
دفترچه راهنما را مطالعه کرده و برق را قطع کنید. سیمهای داخل هواکش را باز کرده و 1.6 سانتیمتر از انتهای هر سیم برق و کابل هواکش را لخت کنید. سپس، سیمهای همرنگ را به یکدیگر اتصال دهید و سیم لخت مسی را به دور سیم سبز بپیچید. در نهایت، سیمها را در قسمت برقی قرار داده و پوشش آن را به حالت اول برگردانید. در صورت نیاز، از یک برقکار کمک بگیرید.

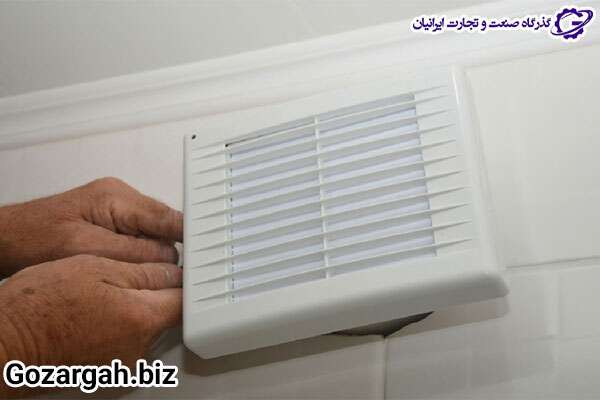

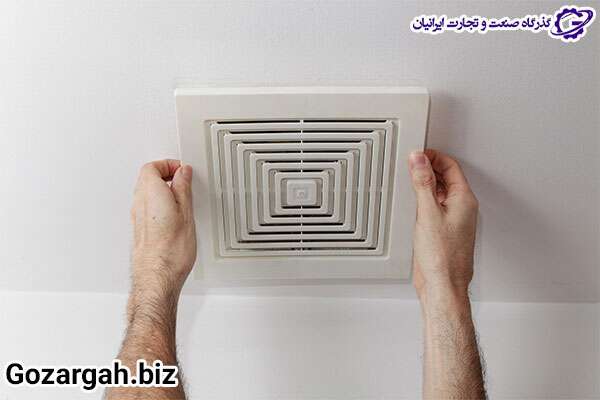

مرحله هفتم: نصب صحیح هواکش سه سیم
مراحل طریقه نصب هواکش سه سیم خانگی با نصب صحیح آن به اتمام میرسد. هواکش را درون قاب قرار داده و با پیچ محکم کنید. اگر هواکش دارای صدا خفهکن است، آن را با پیچهای موجود در بستهبندی نصب کنید. با استفاده از اسپری اطفاء حریق، فضای بین قاب هواکش و سقف کاذب را پر کنید تا از خطر آتشسوزی جلوگیری شود.
| مرحله | توضیحات | ابزار مورد نیاز | نکته مهم |
|---|---|---|---|
| 1 | قطع برق اصلی از جعبه فیوز | ولتمتر، فازمتر | بررسی قطع بودن برق قبل از کار |
| 2 | باز کردن قاب فن و دسترسی به ترمینال سیمها | پیچگوشتی دوسو یا چهارسو | دقت به شمارهگذاری پایانهها (L, N, E) |
| 3 | اتصال سیمها به پایانهها طبق رنگبندی استاندارد | سیمچین، سیملختکن | استفاده از وایر نات یا ترمینال مناسب |
| 4 | بررسی محکم بودن اتصالات و عایقکاری | چسب برق | پوشاندن محل اتصال جهت جلوگیری از اتصال کوتاه |
| 5 | نصب قاب و بدنه فن روی دیوار یا سقف | دریل، رولپلاک | استفاده از تراز برای نصب صاف |
| 6 | وصل مجدد برق و تست کارکرد فن | فازمتر، ولتمتر | بررسی جهت چرخش و صدای فن پس از نصب |
مقاله پیشنهادی: مراحل نصب هواکش برای گلخانه
ابزار و وسایل مورد نیاز برای نصب
برای انجام سیمکشی در ابتدا مطمئن شوید که تمامی ابزار و وسایل موردنیازتان را فراهم کردهاید. در ادامه لیستی از ابزارهای ضروری برای نصب هواکش آورده شده است.
- چراغ قوه
- سیم رابط
- پیچگوشتی
- ولتسنج
- آرماتور یاب
- نوار چسب
- اره
- مقوا
- پیچ
- دریل و مته
- نوار درزگیر آلومینیوم
- بست اتصال سریع سیم
بهطور کلی، از مهمترین ابزارهایی که برای نصب هواکش نیاز دارید میتوان به دریل، پیچگوشتی و انبردست اشاره کرد. اگر دفعه اول است که هواکش نصب میکنید، احتمالاً به وسایل دیگری نظیر لولههای انعطافپذیر برای تهویه، کلاهک تهویه، پیچ و میخ و سیمان نیز نیاز خواهید داشت. همچنین، استفاده از وسایل ایمنی مانند دستکش، ماسک و نردبان میتواند از شما در برابر بروز حوادث احتمالی محافظت کند.
راهنمای سیمکشی صحیح
یکی از موارد مهم در راهنمای طریقه نصب هواکش سه سیم خانگی باید اشاره کرد که در ابتدا میبایست سیمهای فاز و نول را شناسایی کرده و به رشتههای مربوطه متصل کنید. در هواکشهای دارای سه رشته سیم، سیم ارت که معمولاً سبز و زرد است، به سیستم ارت ساختمان متصل میشود.
در برخی از مدلها هواکش بهصورت چپگرد و راستگرد عمل میکند و دو سیم فاز همرنگ دارد که برای دمنده یا مکنده بودن هوا استفاده میشوند. برای سیمکشی ایمن، از محل برق تا نقطه نصب هواکش سیمکشی کنید.
در مکانهای مرطوب، سیمکشی روکار انجام ندهید و از متخصصین کمک بگیرید. در هواکشهای سه سیم، یک سیم نول و دو سیم فاز وجود دارند که باید بهدرستی متصل شوند. با اتصال یکی از سیمهای فاز، هواکش هوا را بیرون میدهد و با اتصال سیم دیگر، هوا را به داخل میآورد.
نکات ایمنی در نصب هواکش
رعایت تمامی نکات طریقه نصب هواکش سه سیم خانگی، علاوه بر نصب درست دستگاه و تاثیرگذاری بر کیفیت هوای داخل ساختمان، ایمنی ساکنان را نیز تضمین میکند. در ابتدا از سیمهای استاندارد و باکیفیت استفاده کنید تا از بروز خطرات الکتریکی جلوگیری شود.
اطمینان حاصل کنید که اتصالات بهدرستی عایقبندی شدهاند تا خطر اتصال کوتاه و آتشسوزی کاهش یابد. مسیر جریان هوا نباید مسدود باشد؛ زیرا این امر میتواند منجر به انباشت مواد قابل اشتعال شود.
در زمان نصب، فاصله مناسب از دیوارها و پنجرهها را رعایت کنید تا هوا بهراحتی جریان داشته باشد و هواکش بتواند با کارایی بیشتری عمل کند. همچنین، قدرت و کارایی دستگاه باید با فضای موردنظر متناسب باشد. قبل از شروع به کار استفاده وسایل ایمنی مانند دستکش و ماسک ضروری است.
- فکس : ۸۸۸۲۳۰۱۵ - ۰۲۱
- شماره تماس با کارشناسان: ۸۸۸۲۰۰۸۹ - ۰۲۱
- تهران، تقاطع اتوبان مدرس و مفتح شمالی، برج نگین آبی ، واحد ۱۰۲
سخن پایانی
نصب هواکش یا اگزاست فن گامی مؤثر در بهبود کیفیت هوا و رفاه ساکنان ساختمان است. با رعایت نکات ایمنی طریقه نصب هواکش سه سیم خانگی و استفاده از ابزارهای مناسب، میتوانید محیطی مطبوع و سالم را فراهم کنید. با نگهداری صحیح از این دستگاهها، هوای داخلی همواره پاک و مطبوع خواهد بود. برای دستیابی به نتیجهای مطلوب و بهرهمندی از هوای تازه، بهتر است از کارشناسان مجرب گذرگاه در این زمینه نیز مشورت کنید.
