دستگاههای حفاری، به عنوان تجهیزات صنعتی مهمی بشمار میروند، که در صنایع نفت و گاز، ساختمانسازی، معدن و صنایع دیگر نقش بسزایی دارند. گیربکس حفاری یکی از مهم ترین وسیله هایی است که در فرآیند حفاری استفاده میشود. وظیفه اصلی گیربکس دستگاه حفاری، انتقال نیرو و گشتاور از الکتروموتور به مته حفاری است. این گیربکس باید بتواند در شرایط سختی که در فرآیند حفاری بوجود میآید، مانند ارتعاشات شدید، بارهای سنگین، دماهای بالا و رطوبت بالا، به طور ایمن و با قابلیت اعتماد عمل کند.
علاوه بر این، گیربکسهای دستگاه حفاری باید دارای مقاومت و استحکام بالا، عمر طولانی و عملکرد قابل اعتماد باشند. گیربکسهای دستگاه حفاری معمولاً از جنس فولاد یا آلیاژهای قوی مانند فولاد ضدزنگ ساخته میشوند. این گیربکسها شامل دندهها و محورهای متحرکی هستند که نیرو و گشتاور را به سمت مته حفاری منتقل میکنند. همچنین، برخی از گیربکسهای دستگاه حفاری ممکن است دارای سیستم تنظیم گشتاور باشند که به اپراتور امکان میدهد تنظیمات مختلفی را برای نیازهای مختلف حفاری انجام دهد.
اهمیت گیربکس در دستگاه حفاری از آنجا مشخص است که عملکرد کل دستگاه حفاری به عملکرد صحیح گیربکس حفاری بستگی دارد. هر گونه خرابی یا نقص در گیربکس میتواند منجر به توقف عملیات حفاری، حادثه و خسارتهای جدی شود. بنابراین، نگهداری، تعمیر و عیب یابی منظم گیربکس دستگاه حفاری بسیار اهمیت دارد.
انواع گیربکس دستگاه حفاری
گیربکس حفاری بهعنوان یکی از مهمترین اجزای مکانیکی در دکلها و ماشینآلات حفاری، نیاز به طراحی تخصصی دارد که همزمان گشتاور بالا، کنترل دقیق دور، و دوام بالا را تضمین کند. در این مسیر، با خریدگیربکس SEW یا گیربکس فلندر که مدلهایی متناسب با سیستمهای حفاری عمودی و افقی ارائه میدهند، می توان در پروژههای عمرانی و نفتوگاز به جایگاه ویژهای دست یافت.
گیربکسهای استفاده شده در دستگاههای حفاری معمولا به دو دسته اصلی، گیربکسهای دندهای و گیربکسهای خورشیدی، تقسیم میشوند.
گیربکسهای دندهای از رایجترین نوع گیربکسهای استفاده شده در دستگاههای حفاری هستند. این گیربکسها در انواع مختلفی از جمله گیربکسهای حلزونی، مارپیچی، شافت مستقیم و غیره تولید میشوند. هر نوع از این گیربکسها وظیفهها و عملکردهای مختلفی دارند که بسته به نیازهای دستگاه حفاری مورد استفاده قرار میگیرند.
گیربکس خورشیدی نیز از قدرت و استحکام بالایی برخوردار است و در شرایط سخت محیطی، عملکرد قابلاطمینانی ارائه میکند. این گیربکسها معمولاً برای مواقعی که نیاز به انتقال قدرت بالا و استحکام در برابر فشارهای زیاد استفاده میشوند و به دلیل خصوصیات مثبت خود، در دستگاههای حفاری از آنها استفاده میشود.
| نوع گیربکس | ویژگی فنی | محل کاربرد در حفاری |
|---|---|---|
| خورشیدی (Planetary) | گشتاور بسیار بالا، حجم فشرده | سیستم درایو دوار (Top Drive)، چرخش سرمته |
| هلیکال شفت مستقیم | راندمان بالا، انتقال دقیق نیرو | سیستم تغذیه گل حفاری، بالابرها |
| کرانویل پینیون | تغییر زاویه نیرو (۹۰ درجه) | چرخش دکل، سیستمهای چرخشی کمکی |
| شافت موازی | انتقال گشتاور یکنواخت در خطوط مستقیم | تغذیه سیستم پمپهای گل |
| حلزونی سنگین | سرعت پایین و گشتاور بالا در سیستم کمکی | سیستمهای جانبی (کمپرسور، تغذیه کمکی) |
عوامل تأثیرگذار در انتخاب گیربکس دستگاه حفاری
انتخاب گیربکس برای دستگاههای حفاری یک فرایند مهمی است که باید عوامل مختلفی را در نظر گرفت. برخی از عوامل مهم در این انتخاب شامل موارد زیر میشود:
- نوع حفاری: گیربکس باید با نوع حفاری (افقی یا عمودی) سازگاری داشته باشد و بتواند بارهای سنگین را تحمل کند. برای حفاری افقی، توانایی تحمل بارهای سنگین تر بسیار مهم است.
- عمق حفاری: با افزایش عمق حفاری، فشار وارد بر گیربکس نیز افزایش مییابد. بنابراین، گیربکس باید از قدرت و استحکام بیشتری برخوردار باشد تا بتواند با فشارهای بالاتر مقابله کند.
- توان الکتروموتور: توان الکتروموتور میتواند تعیین کنندهای برای توان مورد نیاز گیربکس باشد. گیربکس باید دارای توانی مناسب برای ایجاد حرکت و فشار موردنیاز باشد.
- نوع مته حفاری: گیربکس باید با نوع مته حفاری مورد استفاده سازگاری داشته باشد تا بتواند به طور صحیح با آن هماهنگی داشته باشد و عملکرد بهینه ارائه دهد.
- شرایط محیطی: در نهایت، محیط حاکم بر دستگاه حفاری نیز باید مورد توجه قرار گیرد. گیربکس باید قادر باشد در شرایط سخت محیطی مانند بارهای سنگین، ارتعاشات شدید، دمای بالا و رطوبت بالا، بهطور ایمن و قابلاطمینان عمل کند.
ویژگی و مزایای گیربکس حفاری و چاه
در سیستمهای حفاری، برخی ویژگیهای فنی گیربکس اهمیت بسیار زیادی دارند و بهعنوان معیارهای کلیدی در انتخاب گیربکس دستگاه حفاری محسوب میشوند. تحمل گشتاور بالا، استحکام بدنه، لرزش کم، تنوع در نسبت تبدیل، قابلیت کوپل مستقیم با مته حفاری، تنظیم دقیق دور خروجی و خروجیهای متنوع از جمله این فاکتورها هستند که عملکرد کل سیستم حفاری را تحت تاثیر قرار میدهند.

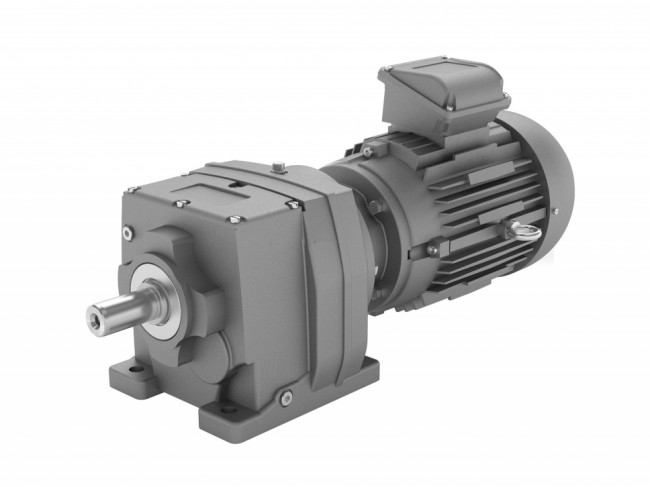

در میان انواع گیربکسها، به دلیل ساختار مهندسی ویژه و توان انتقال گشتاور بالا، گیربکس خورشیدی (Planetary Gearbox) و گیربکس هلیکال (Helical Gearbox) بیشترین کاربرد را در صنعت حفاری دارند. وجود استیجهای چندمرحلهای در این دو مدل امکان کاهش قابل توجه دور موتور و افزایش گشتاور خروجی را فراهم میسازد که برای حرکت یکنواخت و دقیق سرمته حفاری ضروری است.

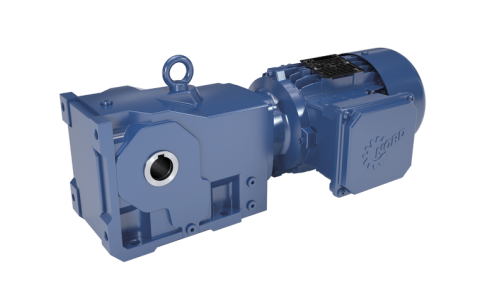

علاوه بر این، در بخشهایی از دستگاههای حفاری که به تغییر جهت انتقال نیرو نیاز است، گیربکس بول کرانویل (Bevel Gearbox) مورد استفاده قرار میگیرد. این گیربکسها توانایی انتقال نیرو تحت زاویه ۹۰ درجه را دارا هستند و در مکانیزمهای جانبی سیستم حفاری کاربرد دارند. همچنین در برخی موارد خاص و بخشهای کمکی با توان پایینتر، از گیربکس حلزونی (Worm Gearbox) نیز به دلیل ابعاد فشرده و قیمت اقتصادی بهره گرفته میشود.
به طور معمول در حفاریهای عمیق، دور خروجی گیربکس بین 30 تا 40 دور در دقیقه تنظیم میشود و توان مصرفی مورد نیاز برای گیربکس حفاری در بازه 20 تا 30 اسب بخار (HP) قرار دارد. البته این مقادیر به نوع مته و قطر مارپیچ حفاری بستگی مستقیم دارد.
در بسیاری از سیستمهای حفاری توصیه میشود گیربکس با خروجی فلنجدار و شافت تکخار انتخاب شود. این نوع خروجی که معمولاً در گیربکسهای خورشیدی یافت میشود، علاوه بر قابلیت انتقال بار سنگین، امکان کنترل دقیق دور خروجی را نیز فراهم میکند و برای شرایط محیطی سخت و بارگذاری سنگین حفاری عملکرد بسیار پایداری ارائه میدهد.
| ویژگی فنی گیربکس حفاری | توضیحات کاربردی |
|---|---|
| تحمل بار و مقاومت بالا | قابلیت تحمل بارهای سنگین و ضربات لحظهای در حین حفاری |
| جنس مقاوم و مستحکم | ساخته شده از آلیاژهای مقاوم به سایش، حرارت و فشار محیطی |
| انتقال کمترین مقدار لرزش | کاهش ارتعاشات جهت افزایش عمر قطعات و دقت عملکرد |
| نسبت تبدیلهای متنوع | تنظیم نسبت دندهها متناسب با نوع، سرعت و عمق حفاری |
| قابلیت کوپل با متههای حفاری | امکان اتصال به انواع سرمتهها و شفتهای حفاری |
| تنظیم دور خروجی مناسب | کنترل دقیق سرعت چرخش مته جهت بهبود راندمان حفاری |
مشخصات فنی گیربکس حفاری
| مشخصه فنی | دامنه عملکردی |
|---|---|
| گشتاور خروجی | از 20,000 تا بیش از 500,000 نیوتنمتر (بسته به نوع حفاری) |
| توان ورودی موتور | از 20 تا 500 اسب بخار (15 تا 370 کیلووات) |
| نسبت تبدیل (Reduction Ratio) | از 5:1 تا بیش از 100:1 (متغیر در سیستمهای چند مرحلهای) |
| دور خروجی گیربکس | معمولاً بین 20 تا 50 دور در دقیقه (بسته به عمق و نوع حفاری) |
| نوع چرخدندهها | خورشیدی، هلیکال، کرانویل پینیون، شافت موازی |
| نوع خروجی | فلنجدار با شافت تکخار (برای اتصال مستقیم به مته) |
| سیستم روانکاری | روغنکاری تحت فشار با خنککننده روغن |
| جنس بدنه | فولاد آلیاژی مقاوم به سایش و ضربه |
| تحمل بار شعاعی و محوری | بالا، مناسب برای حفاریهای عمیق و شرایط سخت |
| درجه حفاظت (IP) | IP55 تا IP66 (برای شرایط محیطی شدید) |
ویژگی های مهم گیربکس های استفاده در ماشین های حفاری
گیربکس صنعتی حفاری معمولاً از مواد مانند چدن یا فولاد ساخته میشوند. این مواد به دلیل دوام و استحکام بالا برای کاربردهای سنگینی همچون حفاری مناسب هستند و توانایی انتقال نیرو و مقاومت در برابر فشارها و حرارتهای مختلف را دارند.
شفت ورودی گیربکس از طریق کوپلینگ یا تسمه و پولی به الکتروموتور متصل و نیروی اولیه را دریافت میکند. همچنین، شفت خروجی معمولاً با اتصالات رزوهای مجهز شده است تا بتواند به انواع متهها یا وسایل دیگر متصل شود و نیرو یا چرخش را انتقال دهد.
برای حفظ کارکرد بهینه و طول عمر بالای گیربکسهای صنعتی، نگهداری و روانکاری منظم از اهمیت ویژهای برخوردار است. چرخ دندهها و یاتاقانها باید به وسیله گریس یا روغن مناسب، روانکاری شوند تا از سایش زیاد یا خرابیهای زودرس جلوگیری شود. روغنکاری به موقع و صحیح یکی از عوامل مهم در حفظ عملکرد بهینه گیربکسها و پیشگیری از خرابیهای غیرمنتظره است.
بنابراین، گیربکسهای استفاده شده در ماشینآلات حفاری معمولا دارای ویژگیهای خاصی هستند که برای مقابله با شرایط سخت این نوع حفاری طراحی شدهاند. این شامل ویژگیهایی مانند مقاومت بالا در برابر فشار و شوکهای مکانیکی، سیستمهای خنککننده قوی و استحکام ساختاری مناسب میشود.
