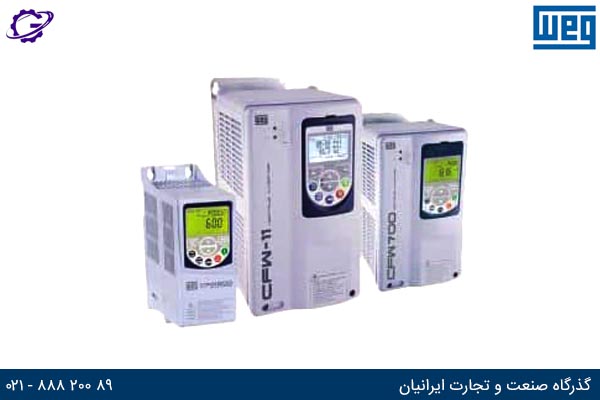

انواع اینورتر وگ WEG
اینورتر های وگ یکی از برترین برند ها در زمینه درایو های صنعتی است که در کشور برزیل طراحی و تولید می شود. این برند در زمینه های دیگری همچون تولید کنترل کننده ها، اتوماسیون و موتور ها فعالیت دارد.
اینورتر های وگ متناسب با محدوده توان و سایر مشخصات فنی در انواع مختلفی تولید و عرضه می گردد که شامل سری های CFW10 ،CFW100 ،CFW8 ،CFW500 ،CFW700 ،CFW701 ،CFW11 ،EDP11 CFW11M می باشد. لذا از کاربردی ترین انواع مدل های درایو وگ سری CFW08 با محدوده توانی 0.18 تا 15 کیلو وات، CFW09 با رنج توان 1.1 تا 1100 کیلو وات و سری CFW10 با توان 0.25 تا 3 کیلو وات هستند.

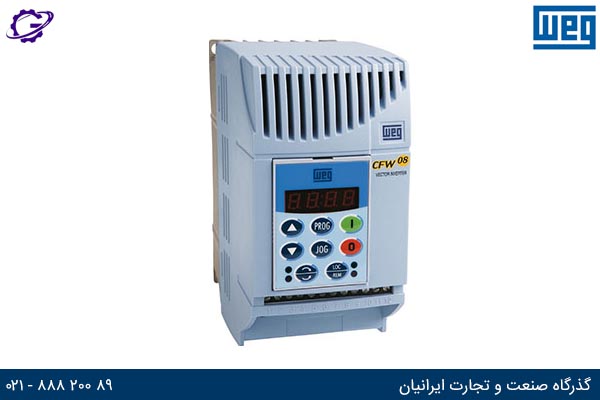

اینورتر سری CFW08 وگ
درایو وگ سری CFW08 با توان 0.18 تا 15 کیلو وات بوده و دارای یک تکنولوژی پیشرفته به منظور کنترل و راه اندازی الکتروموتور های سه فاز است. همچنین این مدل از اینورتر وگ به یک نرم افزار بهینه تجهیز شده که با استفاده از کی پد می توان اکثر ماشین آلات صنعتی را پردازش و کنترل نمود.
درایو CFW08 در دو نوع جریان تک فاز و سه فاز و دارای ولتاژ های 200، 240، 380 و 480 ولت می باشد که متناسب با این محدوده ولتاژ دارای مشخصت و ویژگی های فنی منحصر به فرد می باشند. همچنین این سری مجهز به تکنیک جبران زمان مرده است. به طوری که میزان گشتاور موتور را در سرعت های پایین افزایش داده و از ناپایداری موتور جلوگیری می کند.
مشخصات و ویژگی های درایو وگ سری CFW08
اینوتر CFW08 به دلیل دارا بودن قابلیت Multi pump قادر است همزمان 4 موتور پمپ را راه اندازی نماید که به دو صورت کنترل با کی پد به صورت موازی و به صورت سریال انجام میگیرد. سایر مشخصات فنی و ویژگی های این مدل به شرح زیر است.
ظرفیت تحمل اضافه بار 150 درصد برای 60 ثانیه، هر 10 دقیقه
فرکانس سوئیچینگ قابل تنظیم 2.5 / 5 / 10 / 15 کیلوهرتز
قابلیت ثبت خطا ها یا آلارم ها
دارای 4 ورودی دیجیتال قابل برنامه ریزی ایزوله (NPN ،PNP)، 2 ورودی آنالوگ و 2 خرجی رله ای قابل برنامه ریزی
دارای ویژگی های حفاظتی افزایش دمای درایو، اضافه ولتاژ و یا افت ولتاژ باس DC و خطای خارجی، اضافه جریان، اضافه بار موتور و…
قابلیت برنامه نویسی انعطاف پذیر
نصب و بهره برداری آسان
قابلیت راه اندازی نرم یا سافت استارتر برای محافظت از تاسیسات مکانیکی و الکتریکی
قابلیت نمایش پارامتر های مختلف مانند سرعت موتور، فرکانس، ولتاژ، جریان، آخرین خطا، دمای هیت سینک و وضعیت درایو
کاربرد های اینورتر CFW08
از جمله مهم ترین کاربرد های اینورتر CFW08 در صنایع مختلف شامل نوار نقاله غلطکی، فن، پمپ، همزن، صنایع غذایی، میکسر، بلوئر، کانوایر می باشد.

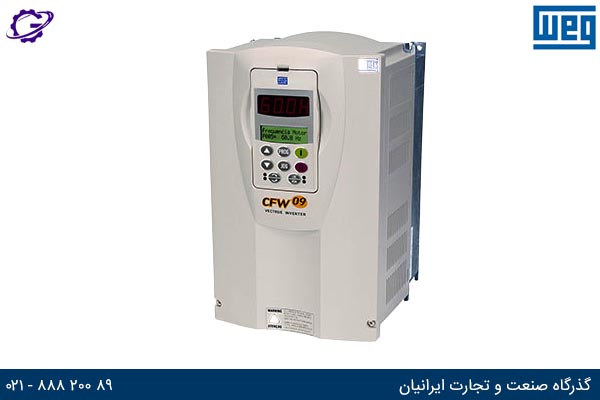

انواع درایو CFW09 وگ
اینورتر CFW09 وگ سری دیگری از اینورتر های وگ هستند که دارای رنج توان 1.1 تا 1100 کیلو وات بوده و دارای مزایی همچون نصب و عملکرد آسان، ابعاد کامپکت و کنترل برداری بدون سنسور و… می باشند. همچنین این درایو ها دارای دو نوع ورودی تک فاز و سه فاز و ولتاژی برابر با 230 و 460 ولت هستند.
مشخصات فنی اینورتر WEG مدل CFW09
اینورتر های مدل CFW09 دارای ویژگی و مشخصات منحصر به فردی هستند که متناسب با آن ها در کاربرد های مختلفی مورد استفاده قرار می گیرند. این مشخصات شامل موارد زیر است.
قابلیت سیستم ترمز بهینه در کاربردهایی که توقف های کوتاه و ناگهانی یا توقف زیر بار با اینرسی بالا
روش کنترلی V/F یا کنترل برداری، کنترل برداری شار (Flux Vector Control) هر دو هم به صورت حلقه باز و هم به صورت حلقه بسته
تنظیم گشتاور متغیر و ثابت
قابلیت انتخاب کنترل وکتور یا کنترل اسکالر با تنظیم یک پارامتر
دارای درجه حفاظت IP20
کی پد جدا شدنی هوشمند با نمایشگر دوگانه LED و LCD
| اینورتر وگ سری CFW09 با ولتاژ 230 ولت- تک فاز یا سه فاز | ||||
| فریم سایز | توان موتور (HP) | مقدار جریان خروجی (A) | ابعاد درایو (Inch) | وزن (lbs) |
| 1 | 1یا 1.5 | 6 | (7.7*5.6*8.3) | 9 |
| 2 | 7 | (7.7*5.6*8.3) | 9 | |
| 3 | 10 | (7.7*5.6*8.3) | 9 | |
| اینورتر وگ سری CFW09 با ولتاژ 460 ولت- سه فاز | ||||||
| فریم سایز | توان موتور (HP) | مقدار جریان خروجی (A) | ابعاد درایو (Inch) | وزن (lbs) | ||
| 1 | 1یا1.5 | 2 | 3.6 | (7.7*5.6*8.3) | 9 | |
| 2 | 4 | |||||
| 3 | 5.5 | |||||
| 5 | 9 | |||||
| 2 | 7.5 | 13 | (7.7*7.2*11.4) | 15 | ||
| 10 | 16 | |||||
| 15 | 24 | |||||
| 3 | 20 | 25 | 30 | 36 | (10.8*8.9*15.3) | 46 |
| 4 | 25 | 30 | 38 | 45 | (10.8*9.8*18.7) | 55 |
| 30 | 40 | 45 | 54 | |||
| 5 | 40 | 50 | 60 | 70 | (10.8*13.2*21.6) | 101 |
| 50 | 60 | 70 | 86 | |||
| 6 | 60 | 75 | 86 | 105 | (10.8*13.2*26.6) | 135 |
| 75 | 100 | 105 | 130 | |||
| 7 | 100 | 125 | 142 | 174 | (12.2*13.2*32.9) | 172 |
| 4 | 25 | 30 | 38 | 45 | (10.8*9.8*18.7) | 55 |
| 30 | 40 | 45 | 54 | |||
| 5 | 40 | 50 | 60 | 70 | (10.8*13.2*21.6) | 101 |
| 50 | 60 | 70 | 86 | |||
| 6 | 60 | 75 | 86 | 105 | (10.8*13.2*26.6) | 135 |
| 75 | 100 | 105 | 130 | |||
| 7 | 100 | 125 | 142 | 174 | (12.2*13.2*32.9) | 172 |
| 8 | 150 | 180 | (14.6*16.1*38.4) | 243 | ||
| 211 | ||||||
| 200 | 240 | |||||
| 9 | 250 | 312 | (14.6*16.1*39.4) | 529 | ||
| 300 | 361 | |||||
| 10 | 350 | 450 | (19. 3*27.5*46.6) | 635 | ||
| 400 | 515 | |||||
| 500 | 600 | |||||
کارایی درایو CFW09
اینورتر CFW09 در صنایع مختلفی کاربرد دارند که متناسب با نیاز کاربران در مصارف مختلفی بکار گرفته می شوند. از جمله کاربرد آن به شرح زیر است.
فن ها / اگزاسترها
میکسر، کمپرسور، اکسترودر
پمپ های سانتریفیوژ، پمپ های اندازه گیری
اسکرین ها
سپراتور دینامیکی
اجاق سیمانی
جرثقیل های سقفی
دستگاه های شکل دهی لوله
خطوط برش و قالب گیری شمش
پرس/ ماشین تراش، فرز
خرد کن چوب
Waste Dosers
دستگاه میناکاری
دستگاه جوش و برش
صنایع آب و فاضلاب
صنایع نساجی
صنایع شیشه سازی
…

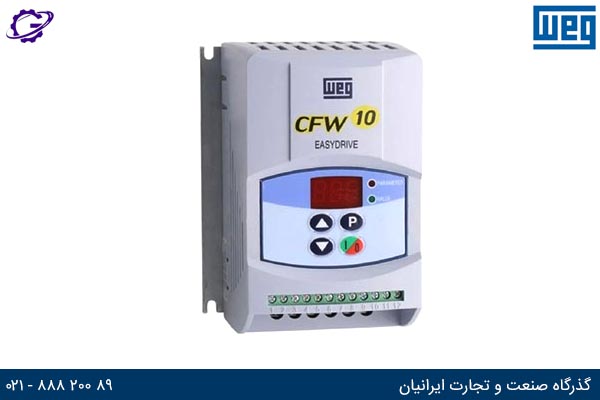

معرفی درایو WEG مدل CFW10
اینورتر CFW10 وگ از جمله میکرو درایو های این برند هستند که به منظور تغییر سرعت موتور های سه فاز و کنترل آن بکار می روند. این درایو با بکارگیری منابع نرم افزاری بهینه در کنترل های فرآیند و ماشین های صنعتی مورد استفاده قرار می گیرند.
ولتاژ مورد استفاده درایو CFW10، برابر 230 ولت و محدوده توانی 0.18 تا 4 کیلو وات می باشد. همچنین درجه حفاظت بدنه برابر IP20 است. اینورتر WEG-CFW10 دارای ورودی و خروجی دیجیتال و آنالوگ قابل برنامه ریزی ایزوله و فرکانس خروجی 0 تا 300 هرتز است.
از جمله مهم ترین کاربرد درایو وگ سری CFW10 می توان به فن ها، اگزاست فن ها، نقاله های غلطکی، پمپ سانتریفیوژ، پمپ فرآیندی، فیلتر های روتاری، ماشین های برش، کانوایر، ماشین های اکسترودر، میکسر، همزن و… اشاره کرد.
ویژگی اینورتر صنعتی WEG-CFW10
اینورتر CFW10 دارای مشخصات فنی ویژه ای می باشد که کاربران متناسب با نیاز و ویژگی های درایو آن را مورد استفاده قرار می دهند. از جمله مهم ترین اطلاعات فنی اینورتر CFW10 شامل موارد زیر است.
قابلیت ظرفیت تحمل اضافه بار تا 150% جریان نامی
دارای چاپر ترمز
دارای پردازنده پردازشگر دیجیتالی سیگنال با خروجی کنترل شده PWM
دارای قابلیت های حفاظتی موتور و درایو شامل اضافه جریان موتور، اضافه ولتاژ یا افت ولتاژ DC لینک، اضافه بار، اضافه دمای درایو و…
دارای قابلیت های کنترلی شامل کنترل از راه دور و کنترل از یک محل، ترمز DC، تقویت گشتاور، رمپ های افزایش و کاهش شتاب خطی و منحنی S شکل، محدوده فرکانس قابل تنظیم، جبران لغزش موتور، پتانسیومتر الکترونیکی و…
| فریم سایز | جریان خروجی (A) | توان (kw) | ولتاژ مصرفی (V) | ابعاد اینورتر (mm) | وزن (kg) |
| 1 | 1.6 | 0.18 | 230 | 132*100*82 | 0.7 |
| 2.6 | 0.37 | ||||
| 4 | 0.75 | ||||
| 2 | 7.3 | 1.5 | 161*120*82 | 1 | |
| 3 | 10 | 2.2 | 191*120*82 | 1.2 |
