تفاوت موتور قفس سنجابی و موتور اسلیپ رینگ چیست؟

مهندسی برق یک رشته گسترده و پیچیده محسوب می‌شود که به مجموعه‌ای از دستگاه‌ها و فناوری‌ها نیاز دارد. در این بین، موتورهای القایی به عنوان یک عنصر حیاتی عمل می‌کنند و قلب ماشین‌ها و دستگاه‌های متعددی به حساب می‌آیند. موتور قفس سنجابی و اسلیپ رینگ دو نوع اصلی روتور (یکی از اجزای داخلی اولیه یک موتور القایی) هستند. هر کدام از این موتورها با توجه به ویژگی‌های منحصر به فرد خود مزایا و محدودیت‌هایی را ارائه می‌دهد. بنابراین فهمیدن فرق موتور قفس سنجابی و موتور اسلیپ رینگ برای هر کسی که در صنعت موتورهای القایی کار می‌کند، ضروری است.

هدف این مقاله، مقایسه و گفتگو درباره تفاوت موتور قفس سنجابی و موتور اسلیپ رینگ است. با آگاهی از تفاوت این دو، متخصصان می‎‌توانند هنگام انتخاب موتور القایی مناسب تصمیمات آگاهانه بگیرند.

آشنایی با فرق موتور قفس سنجابی و موتور اسلیپ رینگ

برای درک فرق موتور قفس سنجابی و موتور اسلیپ رینگ، ابتدا بهتر است که بفهمیم هر یک از آنها چگونه کار می‌کنند و به طور کلی در کجا کاربرد دارند. پس توصیه می‌شود این بخش را از دست ندهید.

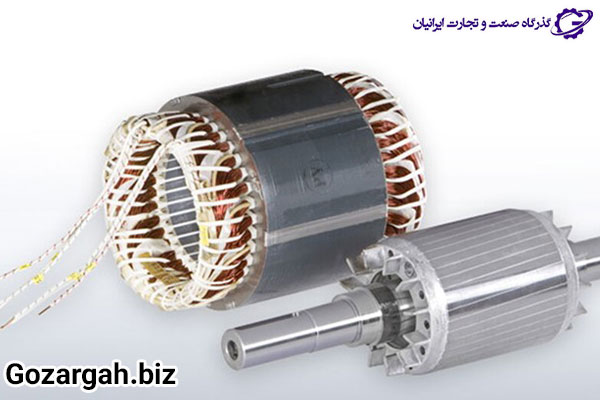

موتور قفس سنجابی

همانطور که احتمالاً بدانید، موتور قفس سنجابی نوعی روتور است که در الکتروموتور AC استفاده می‌شود. قفس سنجاب به خاطر ساختار آن نام گرفته که شبیه چرخی در قفس سنجاب است. این موتور از یک هسته آهنی چند لایه با میله‌هایی با فاصله مساوی از مواد بسیار رسانا مانند مس یا آلومینیوم در اطراف محیط آن تشکیل می‌شود. این مجموعه در هر دو انتها از طریق حلقه‌های فلزی کوتاه شده و ساختار قفس را تکمیل می‌کند.

عملکرد موتور قفس سنجابی بر اساس اصل القای الکترومغناطیسی است زیرا که این موتور، نوعی موتور القایی شناخته می‌شود. هنگامی که جریان متناوب به استاتور موتور می‌رسد، یک میدان مغناطیسی دوار ایجاد می‌کند. این میدان دوار به دلیل القای الکترومغناطیسی، جریانی را در میله‌های رسانای موتور القا می‌کند. برهمکنش این جریان القایی با میدان مغناطیسی نیرویی باعث می‌شود که روتور بچرخد و در نتیجه موتور را به حرکت در آورد.

موتورهای قفس سنجابی معمولاً در محیط‌های مسکونی و صنعتی مانند لوازم خانگی، سیستم‌های HVAC و فن‌ها یا پمپ‌ها در ماشین‌آلات صنعتی استفاده می‌شوند. همچنین الکتروموتور AC تکو و الکتروموتور AC جمکو از معروف ترین انواع موتور های قفس سنجابی هستند.

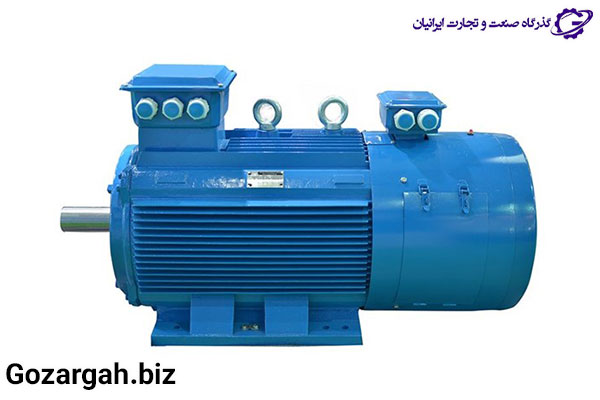

موتور اسلیپ رینگ

اسلیپ رینگ که با عنوان روتور زخمی نیز شناخته شده، مجموعه‌ای از سیم پیچ‌های زخمی روی روتور را شامل می‌شود. این سیم‌پیچ‌ها از طریق برس‌های کربنی به مدار خارجی متصل هستند و با تماس و دور شدن از حلقه‌های دوار که به آنها حلقه‌های اسلیپی یا لغزشی نیز می‌گویند، اتصالات را ایجاد و قطع می‌کنند. عملکرد یک روتور اسلیپ رینگ بر همان اصل القای الکترومغناطیسی مانند روتور قفس سنجابی متکی است.

کاربرد موتورهای اسلیپ رینگ عمدتاً در مناطقی است که گشتاور راه‌اندازی بالا یا کنترل سرعت لازم است. این شامل آسانسورها، جرثقیل‌ها و انواع خاصی از پمپ‌ها می‌شود. با این حال، پیچیدگی در طراحی و نیازهای بالاتر تعمیر و نگهداری باعث می‌شود که کمتر از موتورهای قفس سنجابی مورد استفاده قرار گیرند.

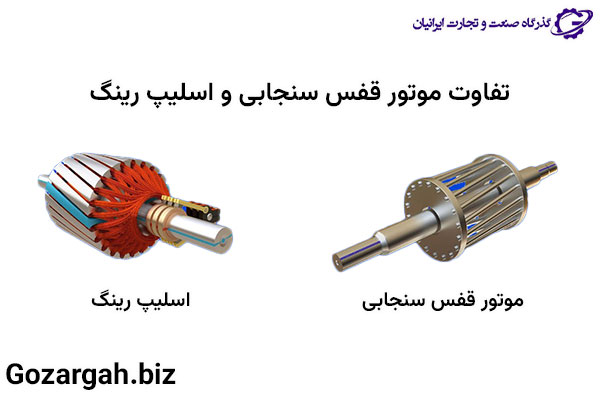

فرق بین موتور قفس سنجابی و موتور اسلیپ رینگ

فرق موتور قفس سنجابی و موتور اسلیپ رینگ را زمانی متوجه می‌شویم که آنها را در مقیاس‌های مختلف مانند ساختار، عملکرد، راه‌اندازی، راندمان و هزینه نگهداری مقایسه کنیم.

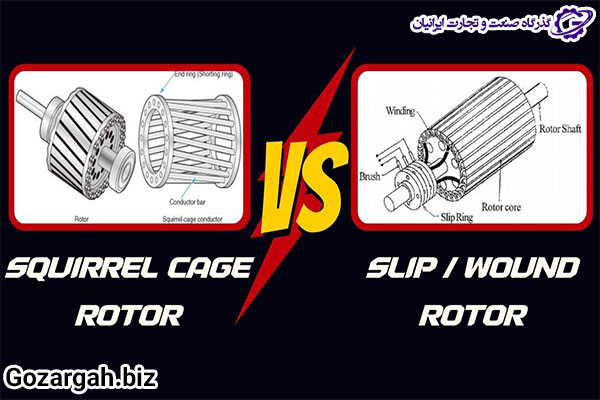

تفاوت در ساختار داخلی و اجزا

موتور قفس سنجابی دارای ساختار قفس مانند مستقیم و مستحکمی است که از میله‌های آلومینیومی یا مسی ساخته می‌شود و در انتهای آن توسط حلقه‌های رسانا کوتاه شده‌اند. اما موتور اسلیپ رینگ دارای ساختار پیچیده‌تری با روتور زخمی است که از طریق حلقه‌های لغزشی چرخان و برس‌های کربنی به کنترل‌های خارجی متصل می‌شود.

تفاوت در عملکرد و اصول کاری

هر دو موتور بر اساس اصل القای الکترومغناطیسی کار می‌کنند. با این حال، موتور اسلیپ رینگ در توانایی خود در تغییر مقاومت روتور و در نتیجه، عملکرد موتور از طریق برس‌هایی که در تماس با حلقه‌های لغزنده هستند، متفاوت شمرده می‌شود. اما از طرفی، موتورهای قفس سنجابی برای عملیات با سرعت ثابت که در آن تغییرات سرعت نادر است، قابل اعتماد هستند. موتورهای اسلیپ رینگ در سناریوهایی که نیاز به گشتاور راه‌اندازی بالا و سرعت قابل تنظیم دارند، عالی به حساب می‌آیند.

تفاوت در نحوه راه‌اندازی و کنترل سرعت

موتور قفس سنجابی در جریان راه‌اندازی بالا کاربرد دارد چرا که با گشتاور کم؛ ساده‌تر محسوب می‌شود. با این حال موتور اسلیپ رینگ، جریان راه‌اندازی کم و در نتیجه گشتاور بالایی دارد پس نیازمند به مقاومت خارجی می‌شود. در نتیجه محاسبه گشتاور الکتروموتور بسیار حائز اهمیت خواهد بود.

در موتور قفس سنجابی کنترل سرعت سخت‌تر است و نیاز به اینورتر حس می‌شود اما موتور اسلیپ رینگ قابلیت کنترل سرعت از طرف تغییر مقاومت روتور را دارد.

تفاوت در راندمان و بهره‌وری انرژی

عموماً موتورهای قفس سنجابی راندمان بالاتری دارند. بر اساس طراحی ساده‌تر و عدم تلفات انرژی که می‌تواند در موتور اسلیپ رینگ رخ دهد. آن هم به دلیل تلفات مقاومتی در مدار روتور و اصطکاک در برس‌های روتور اسلیپ رینگ است.

تفاوت در هزینه‌های نگهداری و تعمیرات

موتورهای قفس سنجابی به دلیل ساختار ناهموار و قطعات فرسوده کمتر، نیاز به تعمیر و نگهداری نسبتاً کمی دارند. در مقابل، برس‌ها و حلقه‌های اسلیپی در موتورهای اسلیپ رینگ نیاز به توجه و تعویض منظم دارند که هزینه تعمیر و نگهداری را افزایش می‌دهد.

همچنین فرق موتور قفس سنجابی و موتور اسلیپ رینگ را به صورت جدولی خلاصه‌وار ارائه دادیم؛ با این حال می‌توانید تفاوت این دو را مفصل در ادامه بخوانید.

ویژگی	موتور قفس سنجابی	موتور اسلیپ رینگ
ساختار داخلی و اجزا	راحت و مستحکم	پیچیده
عملکرد و اصول کاری	بادوام	تغییر مقاومت روتور
راه‌اندازی و کنترل سرعت	جریان بالا و گشتاور کم، کنترل سرعت سخت	جریان پایین و گشتاور بالا، کنترل سرعت آسان
راندمان و بهره‌ورزی انرژی	راندمان بالا	راندمان پایین
هزینه نگهداری و تعمیر	پایین	بالا

جمع بندی

تصمیم بین موتورهای قفس سنجابی و اسلیپ رینگ اصولاً مبتنی بر کاربرد آنها است. موتورهای قفس سنجابی، با عملکرد قوی و هزینه نگهداری کمتر، در طیف وسیعی از وسایل قرار می‌گیرند. از سوی دیگر، روتور اسلیپ رینگ با ویژگی‌های کنترلی پیشرفته خود، کاربردهایی را که نیاز به گشتاور راه‌اندازی بالا و کنترل‌های سرعت دارند، برآورده می‌کند. بهتر است که با در نظر گرفتن نیازهای خود عاقلانه انتخاب کنید. همینطور برای خرید موتورهای قفس سنجابی و اسلیپ رینگ می‌توانید به شرکت گذرگاه ارجاع نمایید و برای مشاوره خرید رایگان، تنها کافی است با ما تماس بگیرید.

سوالات متداول

فرق بین موتور قفس سنجابی و موتور اسلیپ رینگ چیست؟

فرق موتور قفس سنجابی و موتور اسلیپ رینگ در توانایی آنها در تنظیم عملکرد موتور با وارد کردن مقاومت اضافی به مدار روتور از طریق حلقه‌های لغزش است. این تنظیم به ویژه زمانی مفید محسوب می‌شود که گشتاور راه‌اندازی بالا نیاز داشته باشد.

کدام موتور برای صنایع سنگین مناسب‌تر است؟

موتورهای اسلیپ رینگ برای صنایع سنگین مناسب‌تر هستید زیرا می‌توانند در کاربرهایی که نیاز به گشتاور بالا و جریان کم است، به خوبی عمل کنند.
