بسیاری از کارگاههای صنعتی، ماشینآلات کشاورزی و تجهیزات حرفهای به الکتروموتورهای سهفاز مجهز هستند. موتورهایی که به دلیل راندمان بالا، ساختار ساده و استحکام فوقالعاده، انتخاب اول در صنعت محسوب میشوند. اما چالش زمانی آغاز میشود که شما یک دستگاه عالی با موتور سهفاز در اختیار دارید، اما در کارگاه یا منزل خود تنها به برق تکفاز دسترسی دارید.
اینجا سوال کلیدی مطرح میشود: آیا راه اندازی الکتروموتور سه فاز با برق تکفاز ممکن است؟ بله، اما این کار بدون چالش و محدودیت نیست. این فرآیند به ایجاد یک فاز سوم «ساختگی» برای راهاندازی و کارکرد موتور نیاز دارد. این مقاله به طور جامع به بررسی روشهای مختلف این کار، مزایا و معایب هرکدام، و ارائه یک راهنمای قدم به قدم برای متداولترین روش میپردازد.
آیا میتوان موتور سه فاز را با برق تکفاز راهاندازی کرد؟
برای درک چگونگی این فرآیند، ابتدا باید تفاوت اصلی برق تکفاز و سهفاز و چالشهای ناشی از آن را بشناسیم.
تفاوت برق سه فاز و تکفاز
برق تکفاز دارای یک موج ولتاژ سینوسی است که قدرتی پالسی و غیریکنواخت ایجاد میکند. در مقابل، برق سهفاز از سه موج سینوسی تشکیل شده که با یکدیگر ۱۲۰ درجه اختلاف فاز دارند. این اختلاف فاز باعث ایجاد یک میدان مغناطیسی دوار و یکنواخت در داخل استاتور موتور شده و قدرتی نرم و پیوسته را برای چرخش روتور فراهم میکند. به همین دلیل موتورهای سهفاز به طور ذاتی خود-راهانداز هستند.
محدودیتها و چالشهای راهاندازی
چالش اصلی در نصب الکتروموتور سه فاز با برق تک فاز، شبیهسازی همان میدان مغناطیسی دوار با استفاده از تنها یک فاز است. تمام روشها سعی در ایجاد یک فاز سوم مصنوعی با اختلاف فاز نسبت به فاز اصلی دارند. با این حال، این فاز سوم هرگز به کیفیت و تعادل فاز واقعی نمیرسد و همین امر منجر به کاهش توان خروجی، افت گشتاور راهاندازی و کارکرد نامتعادل موتور میشود.
مزایا و معایب راهاندازی موتور سه فاز با برق تکفاز
قبل از انتخاب هر روشی، بهتر است با مزایا و معایب کلی این کار آشنا شوید.
| مزایا | معایب |
| صرفهجویی در هزینه: امکان استفاده از موتورهای سهفاز باکیفیت و ارزانقیمت (به خصوص در بازار دست دوم) بدون نیاز به پرداخت هزینه سنگین برای سیمکشی سهفاز. | کاهش توان خروجی: موتور معمولاً تنها قادر به تولید ۶۰٪ تا ۷۵٪ از توان نامی خود خواهد بود. |
| دسترسی به تجهیزات صنعتی: این روش به شما اجازه میدهد از ماشینآلات حرفهای و صنعتی که فقط با موتور سهفاز عرضه میشوند، در محیط تکفاز استفاده کنید. | کاهش گشتاور راهاندازی: موتور برای شروع به کار زیر بارهای سنگین با مشکل مواجه خواهد شد. |
| استفاده از موتورهای با دوامتر: موتورهای سهفاز به دلیل نداشتن خازن و کلید گریز از مرکز، ساختار سادهتر و استهلاک کمتری نسبت به موتورهای تکفاز دارند. | کارکرد نامتعادل و افزایش دما: عدم تعادل فازها باعث ایجاد لرزش جزئی و افزایش دمای کاری موتور میشود که میتواند عمر آن را کاهش دهد. |

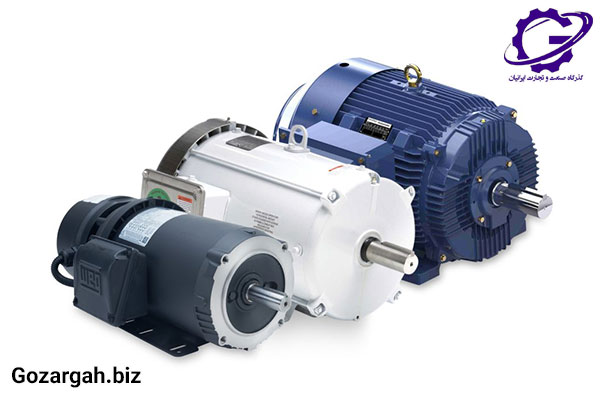

روشهای راهاندازی الکتروموتور سه فاز با برق تکفاز
سه روش اصلی برای راه اندازی الکتروموتور وجود دارد که هر یک مزایا و معایب خاص خود را دارند.
| روش | مزایا | معایب | هزینه (Cost) | پیچیدگی نصب |
| استفاده از خازن | بسیار ارزان، نصب نسبتاً ساده | کاهش شدید توان و گشتاور، نامتعادل بودن فازها | پایین | متوسط |
| اینورتر (VFD) | بهترین عملکرد فنی، کنترل کامل سرعت، حفاظت از موتور | هزینه اولیه بالا | بالا | بالا (نیاز به تنظیمات) |
| سیمپیچی مجدد | تبدیل دائمی موتور | بسیار تخصصی، گران، همیشه امکانپذیر نیست | بسیار بالا | بسیار بالا |
استفاده از خازن راهانداز و دائم کار
این متداولترین و ارزانترین روش است. در این حالت، یک یا دو خازن برای ایجاد اختلاف فاز در سیمپیچ سوم استفاده میشود. نحوه انتخاب ظرفیت خازن مناسب به صورت تجربی حدود ۵۰ تا ۷۰ میکروفاراد به ازای هر کیلووات توان موتور است، اما این مقدار باید برای رسیدن به بهترین تعادل جریان، تنظیم شود.
استفاده از اینورتر یا درایو فرکانس متغیر (VFD)
این بهترین و مهندسیترین راهحل است. اینورترهای مخصوص (تکفاز به سهفاز)، برق تکفاز ورودی را به DC تبدیل کرده و سپس یک خروجی سهفاز کاملا متعادل و با فرکانس قابل تنظیم تولید میکنند. این روش نه تنها موتور را به بهترین شکل راهاندازی میکند، بلکه قابلیت کنترل کامل سرعت، راهاندازی نرم و حفاظت از موتور را نیز فراهم میآورد.
برای کاربردهای حساس یا موتورهای با کیفیت تر مانند الکتروموتور زیمنس، استفاده از اینورتر تکفاز به سهفاز که توسط متخصصان فنی مانند تیم گذرگاه پیشنهاد و نصب میشود، یک سرمایهگذاری هوشمندانه برای حفاظت از موتور است.
سیمپیچی مجدد موتور
این روش شامل باز کردن کامل سیمپیچی سهفاز و پیچیدن آن به صورت یک موتور تکفاز است. سیمپیچی مجدد بسیار تخصصی و پرهزینه است و معمولا توصیه نمیشود.
آموزش مرحله به مرحله راهاندازی موتور سه فاز با خازن
در ادامه، راه اندازی الکتروموتور سه فاز با برق تکفاز قدم به قدم با روش خازن توضیح داده میشود.
(هشدار: این کار باید توسط فردی با دانش کافی در زمینه برق انجام شود.)
۱. بررسی مشخصات موتور و انتخاب خازن مناسب
ابتدا پلاک موتور را بررسی کرده و توان آن (kW یا HP) را مشخص کنید. سپس با استفاده از فرمول تجربی (حدود ۶۰ میکروفاراد بر کیلووات)، ظرفیت خازن دائم کار (Run Capacitor) را محاسبه کنید. ولتاژ خازن باید حداقل ۱.۵ برابر ولتاژ شبکه باشد (برای برق ۲۲۰ ولت، خازن ۴۰۰ ولت یا بالاتر).
۲. نقشه سیمکشی ساده برای راهاندازی با خازن
فرض کنید موتور شما دارای سه سر سیم خروجی U, V, W است.
- فاز برق شهر (L) را به سر سیم U وصل کنید.
- نول برق شهر (N) را به سر سیم V وصل کنید.
- خازن را بین دو سر سیم V و W متصل کنید. در این حالت، W فاز سوم ساختگی شما خواهد بود. برای تغییر جهت چرخش، کافیست خازن را بین دو سر سیم U و W متصل کنید.
۳. تست عملکرد و اندازهگیری جریان موتور
پس از راهاندازی، با استفاده از یک آمپرمتر انبری، جریان عبوری از هر سه سیم (U, V, W) را اندازهگیری کنید. جریانها باید تا حد امکان به یکدیگر نزدیک باشند (اختلاف کمتر از ۱۰-۱۵٪). عدم تعادل شدید جریان، نشانه نامناسب بودن ظرفیت خازن است. این اتفاق میتواند به موتور آسیب بزند. این فرآیند یکی از مراحل اولیه در عیب یابی الکتروموتور سه فاز است.
جمعبندی
انتخاب بهترین روش کاملا به کاربرد، بودجه و اهمیت عملکرد موتور بستگی دارد:
- روش خازن: برای کاربردهای سبک، غیر حساس و با بودجه بسیار محدود (مانند یک دریل ستونی یا سنگ رومیزی در کارگاه خانگی) که نیاز به گشتاور راهاندازی بالا ندارند، یک گزینه قابل قبول و ارزان است.
- روش اینورتر (VFD): برای تمام کاربردهای جدی، صنعتی، یا هر دستگاهی که عملکرد صحیح و عمر طولانی موتور در آن اهمیت دارد، این روش «تنها انتخاب صحیح و مهندسیشده» است.
در نهایت، فرآیند خرید الکتروموتور باید با توجه به برق موجود انجام شود تا از این پیچیدگیها جلوگیری شود. اما در صورت لزوم، تبدیل فاز یک راهحل عملی است. نکته مهم اینکه نگهداری صحیح، از جمله تمیز کردن و روغن کاری الکتروموتور، در زمانی که موتور تحت استرس اضافی ناشی از تبدیل فاز کار میکند، اهمیت دوچندان پیدا میکند. برای دریافت مشاوره تخصصی و تأمین تجهیزات استاندارد مانند اینورترهای تکفاز به سهفاز یا موتورهای باکیفیت مانند الکتروموتور abb، مجموعه گذرگاه خدماتی حرفهای را به شما ارائه میدهد.
سوالات متداول
آیا به موتور آسیب نمیرسد؟
اگر ظرفیت خازن به درستی انتخاب شده و موتور تحت بار بیش از حد توان کاهشیافته خود قرار نگیرد، ریسک آسیب حداقل است. با این حال، باید در نظر داشت که موتور همواره گرمتر و با لرزش جزئی کار خواهد کرد و عمر مفید آن شاید نسبت به کارکرد با برق سهفاز واقعی، کمتر باشد.
تفاوت راهاندازی با خازن و اینورتر چیست؟
روش خازنی یک فاز سوم نامتعادل و ناقص ایجاد میکند که باعث افت توان و گشتاور میشود. اما اینورتر یک خروجی سهفاز کاملا متعادل و سینوسی تولید میکند. این خروجی به موتور امکان میدهد با بهترین راندمان ممکن کار کند. علاوه بر این، اینورتر قابلیت کنترل کامل سرعت را نیز فراهم میکند که خازن فاقد آن است.
