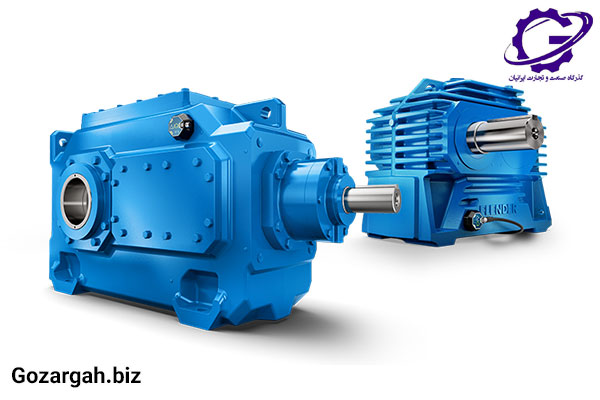

راهنمای کامل پلاک خوانی گیربکس صنعتی

پلاک یک گیربکس صنعتی، شناسنامه یا کارت هویتی آن است. این قطعه فلزی کوچک، اطلاعاتی حیاتی دارد که مشخصات فنی، قابلیت‌ها، محدودیت‌ها و هویت دستگاه را به طور کامل تشریح می‌کند. توانایی پلاک خوانی گیربکس صنعتی یک مهارت ضروری برای مهندسان، تکنسین‌های نگهداری و تعمیرات و حتی مدیران خرید محسوب می‌شود. این دانش به شما کمک می‌کند تا از هماهنگی دقیق میان توان، گشتاور و دور اطمینان حاصل کنید. همنین با انتخاب و نگهداری صحیح، عمر مفید سیستم را افزایش دهید و هزینه‌های تعمیر و انرژی را به شکل چشمگیری کاهش دهید. این راهنمای جامع، به صورت گام به گام شما را با تمامی اعداد و علائم روی پلاک آشنا می‌کند.

هر جز از پلاک گیربکس صنعتی چه معنایی دارد؟

اگرچه چیدمان اطلاعات در برندهای مختلف شاید کمی متفاوت باشد، اما پارامترهای فنی کلیدی زیر تقریبا در تمام پلاک‌ها مشترک هستند. این پارامترها که اغلب بر اساس استانداردهای جهانی (مانند DIN و ISO) تعریف می‌شوند، زبان مشترکی برای توصیف عملکرد و قابلیت‌های گیربکس فراهم می‌کنند. تسلط بر این زبان نه تنها برای انتخاب صحیح، بلکه برای ایمنی و نگهداری پیشگیرانه نیز حیاتی است. درک معنی اطلاعات پلاک گیربکس، اساس کار با این تجهیزات است و پارامترهایی مانند «ضریب کار» (Service Factor) یا همان بیانگر توانایی گیربکس در تحمل بارهای مختلف، از جمله اطلاعات کلیدی هستند. در ادامه به آن‌ها خواهیم پرداخت.

نسبت تبدیل (Ratio یا i)

این عدد، مهم‌ترین مشخصه یک گیربکس است. نسبت تبدیل نشان می‌دهد که گیربکس، سرعت ورودی (از موتور) را چند برابر کاهش می‌دهد. برای مثال، نسبت i=20 یا Ratio=20:1 به این معناست که گیربکس، دور ورودی را ۲۰ برابر کم می‌کند.

دور خروجی (Output Speed)

این پارامتر که با واحد دور بر دقیقه (RPM) یا min−1 مشخص می‌شود، سرعت چرخش شفت خروجی را نشان می‌دهد. این عدد معمولا بر اساس یک دور ورودی استاندارد (مثلا ۱۴۰۰ RPM برای یک موتور ۴ پل) محاسبه و درج می‌شود.

گشتاور (Torque)

گشتاور خروجی که با واحد نیوتن‌متر (Nm) بیان می‌شود، نشان‌دهنده نیروی چرخشی و قدرت واقعی گیربکس است. این عدد مشخص می‌کند که گیربکس قادر به تحمل و انتقال چه میزان باری خواهد بود.

توان ورودی (Input Power)

این مقدار که با واحد کیلووات (kW) یا اسب بخار (HP) مشخص می‌شود، حداکثر توان الکتروموتوری را نشان می‌دهد که می‌توان به ورودی گیربکس متصل کرد. اتصال موتوری با توان بالاتر از این حد، به چرخ‌دنده‌ها آسیب می‌رساند.

تیپ گیربکس (Type/Size/Series)

این کد، مدل دقیق گیربکس را بر اساس دسته‌بندی شرکت سازنده مشخص می‌کند. این کد معمولا حاوی اطلاعاتی درباره نوع گیربکس (مثلا حلزونی، هلیکال)، سایز بدنه و سری ساخت آن است.

برند، شماره سریال و کد فنی

نام برند سازنده، شماره سریال منحصر به فرد (S/N) و کد فنی کامل محصول، برای شناسایی، پیگیری گارانتی و سفارش قطعات یدکی ضروری هستند.

جهت چرخش، نوع شافت و وضعیت نصب

برخی پلاک‌ها دارای دیاگرام‌هایی هستند که جهت چرخش شفت‌ها، نوع آن‌ها (سوراخ یا Solid) و مهم‌تر از همه، وضعیت نصب مجاز (Mounting Position) را نشان می‌دهند. وضعیت نصب (مثلا B3, V1, B5) برای اطمینان از روانکاری صحیح تمام قطعات حیاتی است و مستقیما با انتخاب روغن مناسب برای گیربکس صنعتی در ارتباط است.

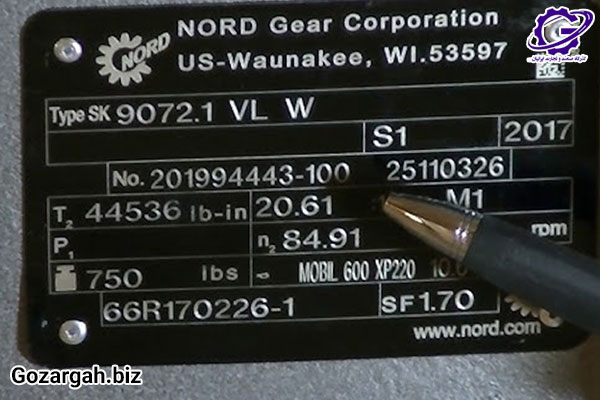

برای درک بهتر، یک نمونه پلاک فرضی را تحلیل می‌کنیم. تصور کنید یک پلاک فلزی با اطلاعات زیر پیش روی شماست:

پارامتر روی پلاک	مقدار نمونه	تحلیل و توضیح
Type / تیپ	KA77B DRE100LC4	این یک گیربکس هلیکال بول (KA) سایز ۷۷ است که برای اتصال به یک موتور سایز ۱۰۰ (۱۰۰LC) چهار پل (۴) طراحی شده است.
S/N / شماره سریال	01.1234567890.0001.18	کد منحصر به فرد برای شناسایی و ردیابی محصول توسط کارخانه.
Ratio / نسبت تبدیل	i = 25.43	سرعت ورودی را ۲۵.۴۳ برابر کاهش می‌دهد.
n_a / دور خروجی	56 min⁻¹	اگر دور موتور ورودی ۱۴۰۰ باشد، دور خروجی ۵۶ دور بر دقیقه خواهد بود (۱۴۰۰ / ۲۵.۴۳).
M_a / گشتاور خروجی	520 Nm	این گیربکس می‌تواند تا ۵۲۰ نیوتن‌متر گشتاور را به صورت ایمن منتقل کند.
P_m / توان موتور	3.0 kW	برای این گیربکس باید از یک موتور با توان ۳ کیلووات استفاده شود.
S.F. / ضریب کار	1.6	ضریب اطمینان گیربکس برای تحمل بارهای اضافی یا ضربه‌ای ۱.۶ است.
Mounting Pos. / وضعیت نصب	M1	نشان می‌دهد گیربکس باید در وضعیت افقی استاندارد (M1) نصب شود.

کاربرد اطلاعات پلاک در تعمیر و تعویض گیربکس

تحلیل پلاک گیربکس تنها یک دانش تئوری نبوده، بلکه یک ابزار کاربردی است. اطلاعات موجود روی آن، در فرایندهای زیر بسیار کارآمد هستند.

• در تعمیرات: برای سفارش قطعاتی مانند بلبرینگ، کاسه نمد یا مجموعه چرخ‌دنده، ارائه مدل دقیق و شماره سریال به فروشنده، تضمین‌کننده دریافت قطعه صحیح است.
• در تعویض: اگر یک گیربکس نیاز به تعویض داشته باشد، اطلاعات روی پلاک به شما اجازه می‌دهد تا یک جایگزین دقیق با همان مشخصات فنی (نسبت تبدیل، گشتاور، ابعاد شفت و نوع نصب) پیدا کنید. این امر از فرآیند پرهزینه مهندسی مجدد و تغییرات در شاسی ماشین جلوگیری می‌کند.

تفاوت پلاک خوانی گیربکس حلزونی، خورشیدی و هلیکال

اطلاعات اصلی (توان، گشتاور، نسبت تبدیل) در تمام پلاک‌ها مشترک است. تفاوت اصلی در «کد تیپ/مدل» است که نوع ساختار داخلی را مشخص می‌کند.

• گیربکس حلزونی (Worm Gearbox): کد مدل آن معمولا با حروفی مانند VF, W, یا MV آغاز می‌شود. برای مثال، مدل VF 86 نشان‌دهنده یک گیربکس حلزونی سایز ۸۶ است. در بازار ایران، تفاوت گیربکس حلزونی و کتابی نیز مطرح می‌شود که در واقع، مدل «کتابی» (NMRV)، یکی از رایج‌ترین طراحی‌های گیربکس حلزونی با بدنه آلومینیومی محسوب می‌شود.
• گیربکس هلیکال (Helical Gearbox): کد مدل آن اغلب با حروفی مانند R (پایه‌دار)، F (فلنج‌دار شافت موازی) یا K (هلیکال بول ۹۰ درجه) مشخص می‌شود.
• گیربکس خورشیدی (Planetary Gearbox): کد مدل این نوع گیربکس‌ها معمولاً با حروف P یا PL آغاز می‌شود (مانند PL100 یا P320) که نشان‌دهنده ساختار سیاره‌ای دنده‌ها است. روی پلاک آن‌ها معمولاً تعداد مراحل (Stages)، گشتاور خروجی بسیار بالا، و نسبت تبدیل دقیق برای کاربردهای سنگین صنعتی درج می‌شود. گیربکس خورشیدی اغلب دارای شماره سریال کامل، استاندارد IP و اطلاعات مربوط به شرکت سازنده (مانند Bonfiglioli، Rossi یا Reggiana) هستند.

برای رمزگشایی کدهای فنی پیچیده برندهای مختلف، از جمله گیربکس هلیکال یا گیربکس حلزونی، کارشناسان فنی گذرگاه می‌توانند با دسترسی به دیتاشیت‌های تخصصی، اطلاعات دقیقی را در اختیار شما قرار دهند.

فاکتور مقایسه	گیربکس حلزونی	گیربکس خورشیدی	گیربکس هلیکال (شافت مستقیم)
کد مدل (Type/Model)	معمولاً شامل کد VF یا NMRV	معمولاً با حروف P یا R آغاز می‌شود	اغلب با H یا M (مثل Helical/MGH) شروع می‌شود
نسبت تبدیل (i)	بازه رایج 7 تا 100	از 3 تا بالای 300 قابل مشاهده است	معمولاً بین 3 تا 100
گشتاور خروجی (Nm)	پایین تا متوسط (تا 1000 Nm)	از متوسط تا بسیار بالا (تا 100,000 Nm)	متوسط تا بالا (بسته به مدل صنعتی یا ساده)
جهت خروجی (شافت)	عمود بر ورودی	هم‌راستا یا با پیکربندی چندگانه	هم‌راستا یا شافت موازی
سری ساخت	معمولاً VF، MVF، NMRV	P، R، PX، RX و …	HG، MGH، RAP و مشابه آنها
اطلاعات روانکاری	نوع روغن و مقدار اغلب مشخص است	اطلاعات کامل روغن و سیستم خنک‌کننده	نوع روغن، حجم، و مشخصات دمایی
شماره سریال و ساخت	روی پلاک برجسته و ساده	معمولاً دقیق‌تر با QR/دیتامارکینگ	شامل تاریخ ساخت، سری ساخت و بارکد
نام برند / کشور سازنده	در گوشه یا مرکز پلاک درج می‌شود	کامل و واضح روی پلاک درج شده	معمولاً شامل لوگو + آدرس سایت
استاندارد حفاظتی (IP)	اغلب IP55 یا کمتر	ممکن است IP65، IP66 یا بالاتر باشد	از IP54 تا IP66 بسته به مدل
نکات خاص در پلاک‌خوانی	گاهی فقط نسبت تبدیل و توان ورودی نوشته می‌شود	ممکن است اطلاعات چند مرحله‌ای داشته باشد (Stage 1, 2, 3)	برخی مدل‌ها دارای جهت نصب یا پوزیشن هستند

جمع‌بندی

پلاک خوانی گیربکس صنعتی یک مهارت بنیادی برای هر فردی است که با ماشین‌آلات صنعتی سروکار دارد. این پلاک، زبان مشترکی برای بیان تمام مشخصات حیاتی یک گیربکس است. توانایی درک آن، از خطاهای پرهزینه در انتخاب، نصب و نگهداری جلوگیری می‌کند. با صرف کمی زمان برای یادگیری علائم و اعداد، می‌توانید با اطمینان بیشتری سیستم‌های خود را مدیریت کنید. برای دریافت مشاوره تخصصی در زمینه نحوه خواندن پلاک گیربکس صنعتی و انتخاب جایگزین مناسب برای تجهیزات فرسوده، مجموعه گذرگاه به عنوان یک مرجع فنی قابل اعتماد، آماده ارائه خدمات به شماست.
